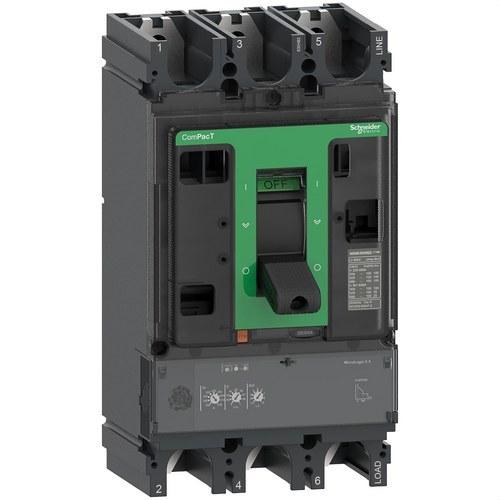

Jistič ComPacT NSX400N 50kA AC 3P3R 400A Micrologic 2.3

Jistič Schneider Electric ComPacT NSX400N 50kA AC 3P3R 400A Micrologic 2.3 je spolehlivé a efektivní řešení navržené k ochraně elektrických systémů v průmyslových a komerčních aplikacích s vysokými nároky. Tento model vyniká svou vypínací schopností 50kA při 415V AC, což z něj činí ideální volbu pro zajištění bezpečnosti a kontinuity elektrických systémů, chránící před přetížením, zkraty a dalšími kritickými poruchami.

Vybaven elektronickou řídicí jednotkou Micrologic 2.3, ComPacT NSX400N poskytuje nastavitelné ochrany s dlouhým a krátkým zpožděním, spolu s pevnou okamžitou ochranou (LSoI). Tato kombinace umožňuje flexibilní konfiguraci, která se přizpůsobí specifickým potřebám instalace, poskytuje spolehlivou a nastavitelnou ochranu pro složité elektrické sítě. Řídicí jednotka Micrologic 2.3 nabízí vysokou úroveň přesnosti a bezpečnosti, zajišťující, že elektrické systémy fungují nepřetržitě a efektivně za různých provozních podmínek.

Tento třípólový jistič se 3 relé je navržen tak, aby optimalizoval prostor v elektrických instalacích. S rozměry 140 mm na šířku, 255 mm na výšku a 110 mm na hloubku je ComPacT NSX400N kompaktní a snadno instalovatelný, zabírající minimální prostor v rozvaděčích. Navíc Schneider Electric navrhl tento model s novým ergonomickým čelním panelem, který usnadňuje jak instalaci, tak i manipulaci s jističem, což výrazně snižuje čas potřebný na kabeláž a zjednodušuje manuální operace. Tato optimalizace umožňuje výrobcům rozvaděčů ušetřit až 40% času instalace.

ComPacT NSX400N také nabízí schopnost odpojování a provozu v sítích až do 690V AC při 50/60 Hz, což z něj činí všestrannou volbu pro širokou škálu průmyslových a komerčních aplikací. Díky své nastavitelné ochraně a kompatibilitě s vysoce výkonnými elektrickými systémy je tento jistič nezbytným nástrojem pro zajištění ochrany kritických elektrických instalací.

Klíčové technické specifikace:

• Vypínací schopnost (Icu): 50kA při 415V AC, s další schopností až 85kA při 220/240V AC a 10kA při 690V AC, poskytující ochranu v široké škále podmínek sítě.
• Jmenovitý proud (In): 400A při 40°C, vhodný pro aplikace vyžadující robustní ochranu v systémech s vysokými nároky.
• Jmenovité provozní napětí (Ue): 690V AC 50/60 Hz, což umožňuje jeho použití v různých distribučních sítích.
• Řídicí jednotka Micrologic 2.3: Poskytuje nastavitelné ochrany pro přetížení s dlouhým zpožděním (L), zkraty s krátkým zpožděním (S) a okamžitou ochranu (I), optimalizující bezpečnost elektrického systému.
• Kompaktní rozměry: 140 mm na šířku, 255 mm na výšku a 110 mm na hloubku, což usnadňuje jeho instalaci v rozvaděčích s omezeným prostorem.
• Pevná montáž: Nabízí bezpečnou a stabilní instalaci v distribučních elektrických systémech.

ComPacT NSX400N splňuje nejpřísnější mezinárodní normy, jako jsou IEC 60947, CCC, EAC a námořní specifikace, což zaručuje jeho spolehlivost a shodu s globálními bezpečnostními standardy. Navíc tento model je součástí architektury EcoStruxure Power od Schneider Electric, což umožňuje jeho integraci do digitálních systémů řízení energie, usnadňující monitorování výkonu elektrického systému v reálném čase a zlepšující provozní efektivitu.

Další vlastnosti:

• Ergonomický a ekologický design: Optimalizovaný čelní panel a nová ergonomická páka umožňují snazší a bezpečnější manuální ovládání, zkracují časy instalace a usnadňují manipulaci s jističem.
• Kompatibilita s pomocnými zařízeními a příslušenstvím: ComPacT NSX400N je navržen tak, aby zajistil, že všechna pomocná zařízení a moduly ochrany jsou na správném místě, zlepšující snadnost údržby a optimalizaci systému.
• Mezinárodní certifikace: Splňuje normy IEC 60947, CCC a EAC, zajišťující jeho výkon a bezpečnost v široké škále průmyslových a komerčních aplikací.

Klíčové výhody:

• Redukce času instalace: Díky ergonomickému designu a optimalizaci kabeláže ComPacT NSX400N výrazně zkracuje časy instalace a uvedení do provozu, zlepšuje efektivitu a snižuje náklady.
• Pokročilá ochrana: Řídicí jednotka Micrologic 2.3 zajišťuje nastavitelnou ochranu proti přetížením a zkratům, nabízející vysokou úroveň bezpečnosti a spolehlivosti ve vysoce výkonných elektrických systémech.
• Snadná údržba: Kompaktní design a viditelná pomocná zařízení zlepšují přístupnost a snadnost údržby, zkracují časy nečinnosti a usnadňují diagnostiku poruch.

Jistič Schneider Electric ComPacT NSX400N 50kA AC 3P3R 400A Micrologic 2.3 je spolehlivé a efektivní ochranné řešení pro kritické průmyslové a komerční aplikace. Jeho nastavitelná ochrana, ergonomický design a snadná instalace z něj činí nezbytný nástroj pro zajištění bezpečnosti a kontinuity provozu ve vysoce výkonných elektrických prostředích.
