Koaxiální kabel je typ přenosového kabelu, který se skládá z několika soustředných vrstev navržených tak, aby efektivně a spolehlivě přenášely elektrické a datové signály. Jeho jedinečná struktura mu umožňuje minimalizovat ztrátu signálu a snižovat elektromagnetické interference, což z něj činí základní volbu v různých technických aplikacích.
Objevte všechny jeho části, k čemu každá slouží a jaké jsou jejich vlastnosti, následující:

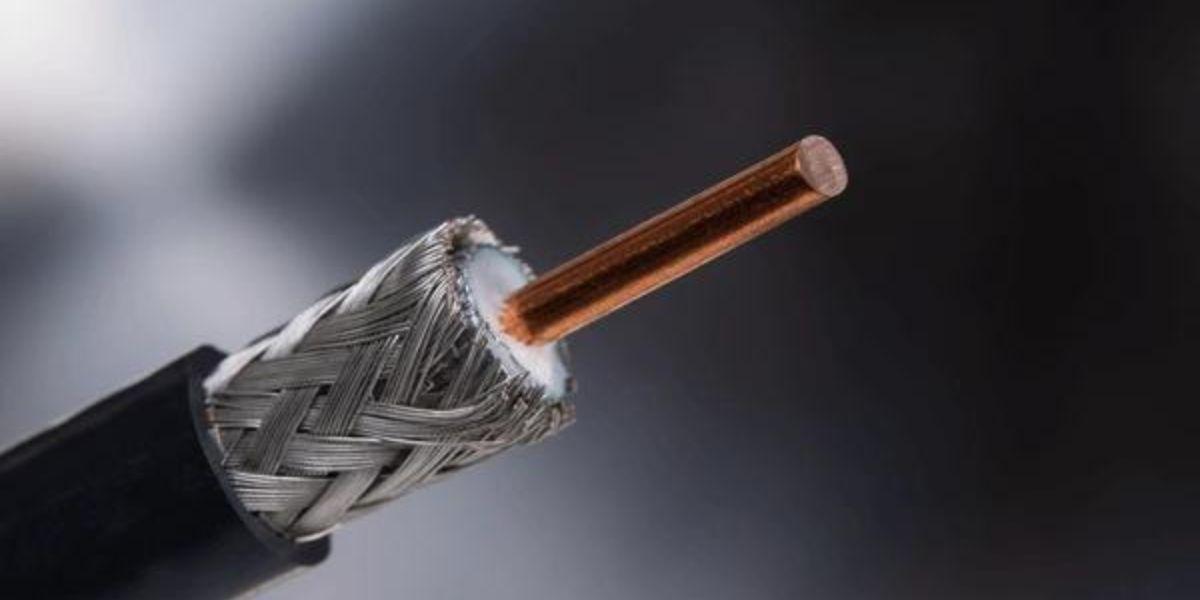

Jaké části obsahuje koaxiální kabel?
Koaxiální kabel se skládá ze 4 vnitřních částí, z nichž každá má specifickou funkci, ať už jde o přenos dat, ochranu a izolaci, nebo o zvýšení kvality dodávaných dat.
Tyto vrstvy nebo vnitřní části koaxiálního kabelu můžeme rozdělit na:
Vnitřní jádro
Vnitřní jádro přenáší elektrický signál od zdroje k cíli. Výběr vodivých materiálů zajišťuje efektivní přenos signálu a minimalizuje ztráty. Kromě toho velikost a tvar jádra ovlivňují charakteristickou impedanci kabelu, což má vliv na kvalitu přenosu.
Materiály: Vnitřní jádro koaxiálního kabelu je obvykle vyrobeno z mědi nebo hliníku, díky jejich vodivým vlastnostem. Měď je preferována pro svou vysokou elektrickou vodivost a odolnost vůči korozi.
Dielektrikum
Dielektrikum elektricky izoluje vnitřní jádro a stínění. To zabraňuje elektromagnetickému rušení mezi vrstvami a minimalizuje ztrátu signálu. Výběr dielektrika vysoké kvality přispívá k integritě signálu a pomáhá udržovat přesný přenos.
Materiály: Dielektrikum je vyrobeno z nekovových materiálů, jako je polyethylen, polypropylen nebo polyuretan. Tyto materiály mají nízkou dielektrickou konstantu, aby udržely konstantní vzdálenost mezi jádrem a stíněním.
Ochrana
Ochrana chrání kabel před vnějšími elektromagnetickými interferencemi. V případě pletené ochrany tvoří propletené dráty bariéru, která blokuje nežádoucí signály. Ochrana ve formě fólie vytváří ochranný obal, který obklopuje kabel a dále snižuje interferenci.
Materiály: Materiály používané na stínění se mohou lišit. V případě pleteného stínění se používají propletené kovové dráty z mědi nebo hliníku. U stínění ve formě fólie se používají tenké kovové fólie, jako je hliník nebo měď.
Vodičová vrstva
Vnější vrstva je obvykle vyrobena z mědi nebo hliníku, stejně jako vnitřní jádro a stínění. Tyto materiály zajišťují elektrickou kontinuitu a vodivost v celém kabelu.
Funkčnost: Vodivá vrstva dokončuje elektrický obvod potřebný pro přenos signálů. Také pomáhá předcházet elektromagnetickému rušení tím, že absorbuje a přesměrovává nežádoucí signály. Kromě toho přispívá k celkové ochraně kabelu proti vlhkosti a dalším vnějším vlivům.
Kupte všechny typy koaxiálních kabelů s různými průměry, rozměry a kvalitami na GroupSumi.
Jaké konektory existují pro koaxiální kabel?
Konektor typu F
Konektor typu F je jedním z nejběžnějších konektorů v průmyslu. Vyznačuje se vnějším závitem, který zajišťuje pevné a bezpečné spojení. Tento konektor se široce používá v systémech kabelové televize, satelitních anténách a komunikačních zařízeních.
Připojení k koaxiálnímu kabelu: Konektor typu F se našroubuje přímo na konec koaxiálního kabelu. Proces připojení je jednoduchý: uživatel otočí konektor na vstupu zařízení nebo přijímače, dokud není dobře utažený.
Typické aplikace: Typické aplikace konektoru typu F zahrnují připojení koaxiálních kabelů k dekodérům kabelové televize, televizním anténám, systémům přenosu video signálů a jakémukoli zařízení, které vyžaduje bezpečné koaxiální připojení.
Konektor BNC (Bayonet Neill-Concelman)
Konektor BNC je známý svým bajonetovým mechanismem, který umožňuje rychlé připojení a odpojení bez potřeby nástrojů. Tato vlastnost ho činí ideálním pro aplikace, kde je vyžadováno časté montování a demontování.
Použití v aplikacích videa: Konektor BNC se široce používá v aplikacích videa, jako jsou systémy videodohledu (CCTV), profesionální video přenosová zařízení a monitory s vysokým rozlišením. Jeho robustní a bezpečný design zajišťuje stabilní přenos video signálů.
Instalace a opatření: Instalace BNC konektoru zahrnuje zatlačení a otočení konektoru na místo, dokud nezapadne s „kliknutím“. Je však zásadní mít na paměti, že BNC konektory musí být správně zarovnány před otočením, aby se předešlo poškození centrálního pinu.
