Kondenzátorová baterie Circutor OPTIM 3 P&P-52,5-440

Automatická kondenzátorová baterie Circutor OPTIM 3 P&P-52,5-440 (referenční číslo R3L170) je vysoce efektivní řešení pro automatickou kompenzaci jalové energie v průmyslových instalacích s kolísavými zátěžemi. Navržena pro zlepšení výkonu elektrických sítí a snížení nákladů spojených s jalovou energií, tato baterie je ideální pro kompenzaci rychlých změn výkonu v systémech se zátěžemi, které se mění v intervalech sekund.

Série OPTIM P&P od společnosti Circutor se vyznačuje jednoduchostí instalace a robustností, což z ní činí perfektní volbu pro průmyslové instalace vyžadující spolehlivou a trvanlivou kompenzaci jalové energie. Zařízení používá stykače pro manévrování, což umožňuje přesné řízení podle poptávky a automatické přizpůsobení kompenzace podle potřeb systému.

Tato baterie má kapacitu 52,5 kvar při 440 V a je navržena pro provoz v systémech 400 V. Je složena ze tří stupňů kondenzátorů (7,5 + 15 + 30 kvar), což umožňuje stupňovitou kompenzaci jalové energie, optimalizuje výkon elektrického systému a předchází penalizacím za nadměrnou spotřebu jalové energie. To pomáhá snížit smluvní výkon a tím i provozní náklady instalace.

Model OPTIM 3 P&P-52,5-440 obsahuje hlavní jistič, což poskytuje integrovanou ochranu proti přetížení a zkratům, zajišťující bezpečnost zařízení i celého systému. Kromě toho toto zařízení nabízí možnost přidání manuálního nebo automatického spínače na hlavě baterie, stejně jako proudovou ochranu, což dále zvyšuje bezpečnost a usnadňuje údržbu instalace.

Elektrické vlastnosti:

• Celková kapacita: 52,5 kvar při 440 V, 43 kvar při 400 V
• Stupně kompenzace: 7,5 + 15 + 30 kvar
• Provozní napětí: 440 V (jiná napětí na vyžádání)
• Frekvence: 50 Hz
• Přepětí: Umožňuje až 30 % na krátké období (maximálně 1 minuta)
• Spotřeba energie: < 0,5 W/kvar
• Výbojový odpor: 75 V / 3 min
• Tolerance kapacity: -5 % / +10 %
• Převodový poměr: In/5 A

Vlastnosti motoru:

• Elektrické napájení: 230 V pro manévrování stykačů
• Ochrana motoru: Hlavní jistič v ceně
• Stálé přetížení: 1,3 In
• Řídicí napětí: 230 V

Environmentální vlastnosti:

• Pracovní teplota: Od -50 °C do 55 °C
• Relativní vlhkost: Až 80 % bez kondenzace
• Stupeň krytí: IP 21
• Maximální nadmořská výška: 1000 metrů (pro vyšší nadmořské výšky se doporučuje nucené větrání)

Mechanické vlastnosti:

• Obal: Kovový plech, šedá barva RAL 7035 a granátová RAL 3005
• Upevnění: Nástěnná
• Větrání: Přirozené nebo nucené, v závislosti na zvolené možnosti
• Hmotnost: 20 kg

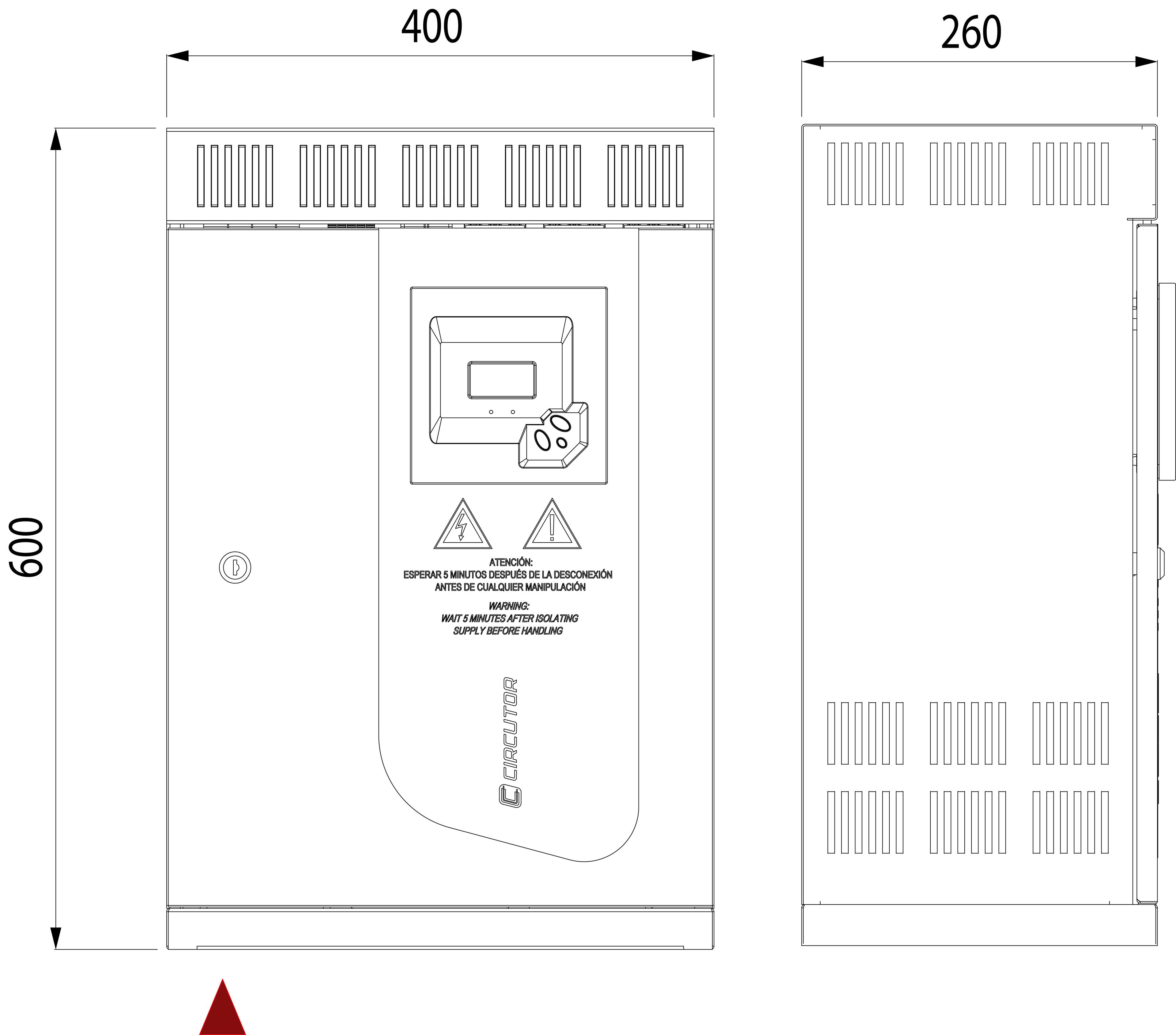

• Rozměry: 400 x 600 x 260 mm (šířka x výška x hloubka)

Volitelné:

• Manuální nebo automatický spínač na hlavě baterie
• Proudová ochrana pro větší bezpečnost
• Jednotka nuceného větrání s termostatem pro náročnější prostředí
• Autotransformátor 400/230 V
• Regulátor s analyzátorem sítí Computer SMART III pro pokročilé řízení

Normy:

Baterie Circutor OPTIM 3 P&P splňuje mezinárodní normy IEC 60831-1, IEC 61921 a IEC 60439, což zaručuje, že zařízení splňuje nejpřísnější bezpečnostní a kvalitativní standardy pro kompenzaci jalové energie.
