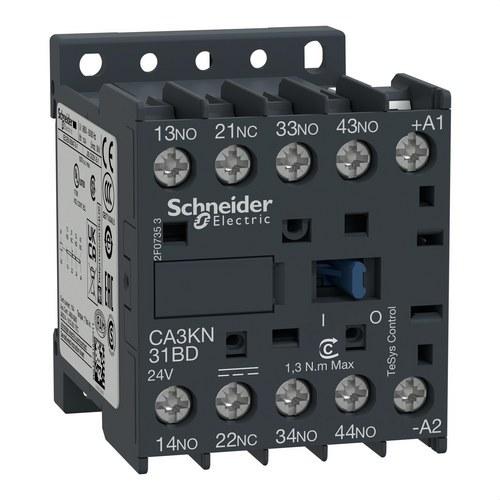

Pomocný stykač TeSys CA3K 3NO+1NC 24VDC

Pomocný stykač TeSys CA3KN31BD od Schneider Electric, referenční číslo CA3KN31BD, je spolehlivým a všestranným řešením pro řízení elektromagnetických obvodů v průmyslových a komerčních aplikacích. S konfigurací kontaktů 3 normálně otevřené (NO) a 1 normálně zavřený (NC) umožňuje tento stykač efektivní spínání v řídicích obvodech AC-15 a DC-13 s jmenovitým tepelným proudem až 10 A. Jeho kompaktní design o šířce 45 mm usnadňuje integraci do elektrických panelů, čímž optimalizuje dostupný prostor.

CA3KN31BD je vhodný pro řízení zátěží v aplikacích, které vyžadují vysokou frekvenci spínání, podporuje až 10 000 cyklů za hodinu a mechanickou životnost 20 milionů cyklů. Řídicí cívka pracuje na 24V DC, což nabízí stabilní provoz bez odběru startovacího proudu. Kromě toho zařízení dokáže odolat napětím až 690 V a poskytuje vynikající odolnost vůči přepěťovým špičkám s izolační schopností 690 V podle IEC 60947.

Montáž stykače je flexibilní, protože jej lze instalovat na DIN lištu o šířce 35 mm nebo připevnit šrouby na desku, což usnadňuje jeho použití v různých konfiguracích elektrických systémů. Svorky se šroubovým připojením umožňují připojit pevné nebo flexibilní vodiče různých průřezů s utahovacím momentem 1,3 N·m, což zaručuje bezpečné a spolehlivé připojení.

Technické vlastnosti:

• Konfigurace kontaktů: 3 normálně otevřené (NO) + 1 normálně zavřený (NC).
• Jmenovitý tepelný proud (Ith): 10 A při 50°C.
• Řídicí napětí: 24V DC, vhodné pro aplikace se stejnosměrným proudem.
• Kategorie použití: AC-15 (elektromagnetické zátěže) a DC-13.
• Jmenovité izolační napětí (Ui): 690 V, s kapacitou odolat přepěťovým špičkám 4 kV.
• Montáž: Na DIN lištu o šířce 35 mm nebo upevnění šrouby na desku.
• Připojení svorek: Kompatibilní s pevnými a flexibilními kabely různých průřezů (0,34 mm² až 4 mm²).
• Mechanická životnost: 20 milionů cyklů, ideální pro aplikace s vysokou frekvencí spínání.
• Rozměry: 58 mm na výšku, 45 mm na šířku, 57 mm do hloubky.
• Hmotnost: 0,225 kg, kompaktní a snadno instalovatelný.

Výhody produktu:

• Vysoká odolnost a spolehlivost: Navržený tak, aby vydržel až 20 milionů mechanických cyklů, což zaručuje dlouhou životnost i v náročných aplikacích.
• Všestrannost v instalaci: Může být montován na DIN lištu nebo upevněn na desku, přizpůsobí se různým konfiguracím elektrických systémů.
• Mezinárodní certifikace: Splňuje normy IEC, UL, CSA, CCC a EAC, což zajišťuje jeho použití v globálních aplikacích a splňuje nejvyšší standardy kvality.
• Kompatibilní s různými typy připojení: Svorky se šroubovým připojením umožňují použití jak pevných, tak flexibilních kabelů, což zajišťuje bezpečnou a snadnou instalaci.

Doporučené aplikace:

Pomocný stykač TeSys CA3KN31BD je ideální pro aplikace v průmyslu, včetně automatizace procesů, řízení motorů, systémů vytápění, ventilace a klimatizace (HVAC) a dalších aplikací, které vyžadují spolehlivé řízení elektromagnetických zátěží. Je vhodný pro řídicí obvody pracující jak na střídavý, tak stejnosměrný proud, což z něj činí univerzální volbu pro různé typy instalací.

Normativní soulad:

Stykač splňuje normy IEC/EN 60947-1, IEC/EN 60947-4-1, UL, CSA a další mezinárodní certifikace, což zaručuje bezpečnost a spolehlivost při používání. Navíc je to produkt Green Premium, který splňuje směrnice RoHS a REACh, což zajišťuje jeho závazek k ochraně životního prostředí.

S TeSys CA3KN31BD od Schneider Electric získáte kompaktní, robustní a efektivní řešení pro uspokojení potřeb řízení v průmyslových aplikacích, podpořené kvalitou a spolehlivostí lídra v elektrickém sektoru.
