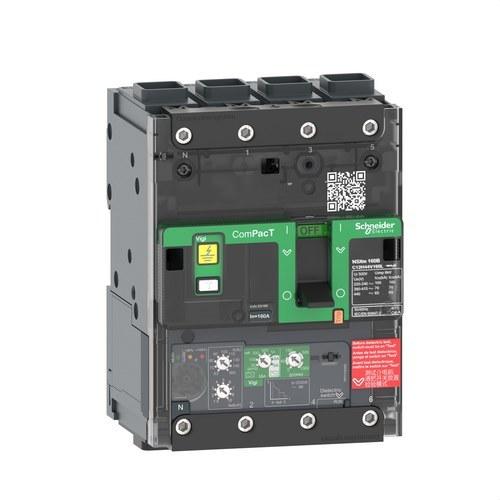

Jistič ComPacT NSXm100F 36kA AC 4P 25A Micrologic 4.1 ELINK

Automatický jistič ComPacT NSXm100F od Schneider Electric (referenční číslo C11F44V025L) je kompaktní a efektivní řešení pro ochranu elektrických instalací před přetížením, zkraty a úniky do země. Tento čtyřpólový jistič s kapacitou 25 A byl navržen pro optimální výkon v široké škále průmyslových a komerčních aplikací, a je jedním z nejmenších modelů na trhu, který zahrnuje významné inovace pro zlepšení bezpečnosti a snadnosti instalace.

S vypínací schopností 36 kA při 415 V AC je ComPacT NSXm100F připraven zvládat vysoké poruchové proudy, což zajišťuje spolehlivou a bezpečnou ochranu v elektrických distribučních sítích. Pracuje při jmenovitém proudu 25 A při 40 °C a provozním napětí 440 V AC, což z něj činí vhodnou volbu pro aplikace, které vyžadují střední úroveň ochrany a bezpečnosti.

Tento model je vybaven elektronickou ovládací jednotkou Micrologic 4.1, která zahrnuje pokročilé nastavitelné ochranné funkce proti únikům do země, přetížením a zkratům, což zajišťuje rychlou a přesnou reakci v kritických situacích. Technologie LSoIR umožňuje optimální kontrolu nad elektrickými poruchami, čímž poskytuje celkovou ochranu systému a jeho komponentů.

Klíčové technické údaje:

• Počet pólů: 4P
• Jmenovitý proud: 25 A při 40 °C
• Jmenovité provozní napětí: 440 V AC při 50/60 Hz
• Maximální vypínací schopnost:
  • 85 kA při 220-240 V AC
  • 36 kA při 380-415 V AC
  • 35 kA při 440 V AC
  • 10 kA při 525 V AC
• Rozměry: 108 mm (šířka) x 144 mm (výška) x 80 mm (hloubka)

Jednou z nejvýznamnějších inovací ComPacT NSXm100F je technologie Everlink, která zajišťuje trvalé a bezpečné elektrické spoje, čímž zabraňuje uvolnění spojů v důsledku vibrací nebo změn teploty. Tato technologie je klíčová v průmyslovém prostředí, kde je stabilita spojů kritická pro správný chod systému.

Kompaktní design tohoto jističe spolu s možností montáže na DIN lištu nebo desku umožňuje flexibilní a efektivní instalaci, což šetří až 40% místa v elektrických skříních. Navíc byl optimalizován proces instalace a zapojení, čímž se doba montáže zkrátila až o 40 %, což je zvlášť přínosné pro instalatéry a rozvaděče, kteří hledají maximální efektivitu ve svých projektech.

Klíčové výhody:

• Kompaktní design: Díky malým rozměrům tento automatický jistič optimalizuje prostor v elektrických skříních, aniž by ohrozil výkon nebo bezpečnost.
• Pokročilá ochrana: Ovládací jednotka Micrologic 4.1 nabízí nastavitelnou ochranu proti přetížení, zkratům a únikům do země, což zajišťuje vyšší bezpečnost při provozu systému.
• Technologie Everlink: Zajišťuje stabilní a trvalé spoje, minimalizuje riziko uvolnění a selhání v elektrickém systému.

Tento automatický jistič je součástí architektury EcoStruxure Power od Schneider Electric, což umožňuje plnou integraci do pokročilých systémů řízení energie. S využitím softwaru EcoStruxure Customer Lifecycle mohou uživatelé snadno vybírat, konfigurovat a uvádět do provozu jistič, optimalizovat výkon systému a zajišťovat větší provozní bezpečnost.

Soulad s normami:

ComPacT NSXm100F splňuje hlavní mezinárodní normy, jako je IEC 60947, CCC a EAC, což zaručuje, že byl navržen a testován podle nejvyšších standardů bezpečnosti a kvality. Kromě toho splňuje specifikace pro námořní aplikace, což ho činí vhodným pro použití na moři nebo v prostředích s náročnými provozními podmínkami.

Doporučené aplikace:

• Ochrana distribučních elektrických systémů v průmyslovém a komerčním prostředí.
• Aplikace, kde je prostor omezený a je vyžadována robustní ochrana proti přetížení a zkratům.
• Instalace, které potřebují spolehlivou ochranu proti únikům do země, zejména v prostředích s vysokými nároky na bezpečnost.
