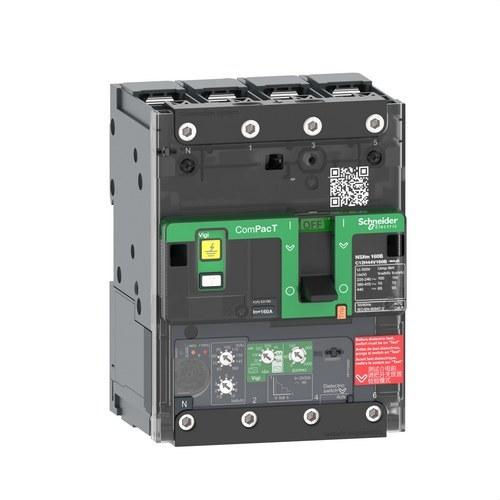

Automatický jistič ComPacT NSXm100N 50kA AC 4P 50A Micrologic 4.1 SBĚRNICE

Jistič ComPacT NSXm100N od Schneider Electric (referenční číslo C11N44V050B) je kompaktní a efektivní řešení pro ochranu elektrických instalací proti přetížením a zkratům. Tento 4pólový jistič byl speciálně navržen pro optimalizaci prostoru a spínací schopnosti, zajišťující spolehlivou a bezpečnou ochranu v průmyslových a komerčních aplikacích.

S vypínací schopností 50 kA při 415 V AC je ComPacT NSXm100N vybaven pro zvládání vysokých poruchových proudů, což z něj činí ideální volbu pro elektrické distribuční systémy s vysokými požadavky na ochranu. Navíc pracuje s jmenovitým proudem 50 A při 40 °C, což zajišťuje dostatečnou kapacitu pro aplikace střední výkonové úrovně.

Tento model je vybaven řídící jednotkou Micrologic 4.1, která umožňuje řízení funkcí ochrany proti přetížení, zkratu a únikům proudu pomocí technologie LSoIR (Omezení přetížení a rychlé přerušení), což zlepšuje bezpečnost a efektivitu ochrany instalací. Vypínání je řízeno elektronicky, což přináší vyšší přesnost a kontrolu ochranných funkcí.

Klíčové technické údaje:

• Počet pólů: 4P
• Jmenovitý proud: 50 A při 40 °C
• Jmenovité napětí: 440 V AC při 50/60 Hz
• Maximální vypínací schopnost:
  • 50 kA při 380-415 V AC
  • 90 kA při 220-240 V AC
  • 10 kA při 660-690 V AC
• Rozměry: 108 mm (šířka) x 144 mm (výška) x 80 mm (hloubka)

Jednou z hlavních inovací tohoto jističe je technologie připojení Everlink, která zajišťuje trvanlivost elektrických spojů, zabraňuje jejich uvolnění v průběhu času a poskytuje bezpečnou a stabilní instalaci. Tato technologie je obzvláště užitečná v aplikacích, kde vibrace a změny teploty mohou ovlivnit stabilitu spojů.

Navíc, ComPacT NSXm100N nabízí možnost montáže na DIN lištu i na desku, což poskytuje velkou flexibilitu při instalaci. Pomocné pružinové kontakty jsou viditelné zvenčí, což usnadňuje údržbu a dohled nad zařízením bez nutnosti demontáže.

Klíčové výhody:

• Vysoká vypínací schopnost: S až 50 kA vypínací schopností v sítích 380-415 V AC je tento jistič vhodný pro systémy vyžadující robustní ochranu proti zkratovým poruchám.
• Technologie Everlink: Zajišťuje trvanlivé a bezpečné elektrické spoje, minimalizuje možnost uvolnění v průběhu času.
• Flexibilní instalace: Lze montovat na desku i na DIN lištu, což usnadňuje integraci do rozvaděčů.

Díky své kompaktní velikosti je jedním z nejmenších diferenčních jističů na trhu, s rozměry pouze 108 mm na šířku a 144 mm na výšku, optimalizuje prostor v elektrických rozvaděčích. Navzdory malé velikosti poskytuje maximální ochranu bez kompromisů v výkonu.

Shoda s normami:

Tento jistič splňuje hlavní mezinárodní normy včetně IEC 60947, což zaručuje, že byl navržen a testován podle nejvyšších standardů bezpečnosti a výkonu. Navíc splňuje specifikace pro námořní aplikace, což jej činí vhodným pro použití v offshore aplikacích nebo prostředích vystavených extrémním podmínkám.

Doporučené aplikace:

• Elektrické distribuční systémy v průmyslovém a komerčním prostředí.
• Námořní instalace a aplikace s vysokými nároky.
• Ochrana proti přetížení, zkratu a únikům proudu.

ComPacT NSXm100N je také navržen pro provoz v sítích střídavého proudu (AC) s frekvencí 50/60 Hz, což jej činí vhodným pro širokou škálu aplikací. Manuální ovládání pomocí páky a pevný design zajišťují jednoduché ovládání a rychlou instalaci.
