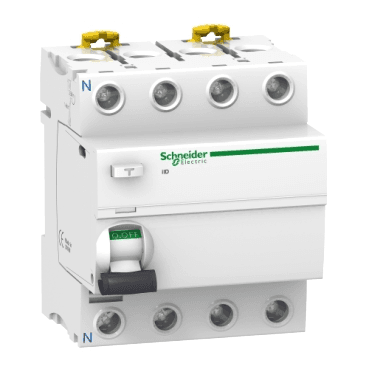

Diferenciál iID 4P 40A 300mA A

Čtyřpólový proudový chránič iID 4P 40A 300mA Typ A, referenční číslo A9R24440 od Schneider Electric, je elektrické ochranné zařízení navržené k prevenci úrazů elektrickým proudem a rizika požáru způsobeného zemními poruchami. Tento proudový chránič (RCCB) s 4 póly je vhodný pro použití v široké škále rezidenčních, komerčních a průmyslových aplikací, kde je nezbytné zajistit bezpečnost osob a integritu elektrických instalací.

S jmenovitým proudem 40A a citlivostí 300mA je tento chránič schopen automaticky odpojit obvod při detekci úniku proudu, čímž efektivně chrání před nebezpečím úrazů elektrickým proudem. Jeho třída ochrany typu A umožňuje zařízení detekovat jak střídavé, tak pulzující zbytkové proudy, což z něj činí ideální volbu pro obvody napájející elektronická zařízení, jako jsou domácí spotřebiče, osvětlení a další zařízení na stejnosměrný proud řízená frekvenčními měniči nebo invertory.

Hlavní technické vlastnosti:

• Jmenovitý proud [In]: 40 A
• Citlivost na zemní úniky: 300 mA
• Počet pólů: 4P
• Třída ochrany proti zemním únikům: Typ A (chrání proti střídavým a pulzujícím proudům)
• Jmenovité provozní napětí [Ue]: 380-415 V AC při 50/60 Hz
• Jmenovité izolační napětí [Ui]: 500 V AC
• Provozní frekvence: 50/60 Hz

Proudový chránič iID je vybaven řadou pokročilých bezpečnostních funkcí, včetně indikátoru VisiTrip, který usnadňuje rychlou identifikaci vadného obvodu v případě, že se zařízení spustí, čímž šetří čas a snižuje námahu při zásahu. Navíc okénko VisiSafe poskytuje jasný vizuální signál na páčce zařízení, ukazující zelený pruh, když jsou póly zcela otevřené, což umožňuje bezpečné provádění údržby na dolní straně.

Bezpečnost a ochrana:

Tento proudový chránič nabízí efektivní ochranu proti úrazům elektrickým proudem při nepřímém dotyku a zemních poruchách, automaticky odpojující obvod, když jsou detekovány úniky proudu přesahující 300mA. To je klíčové nejen pro ochranu osob, ale také pro prevenci požárů způsobených úniky proudu v elektrických instalacích. Jeho jmenovitá vypínací schopnost 1500 A a podmíněný zkratový proud 10 kA zajišťují robustní ochranu v případě přetížení nebo zkratů.

Trvanlivost a spolehlivost:

• Mechanická trvanlivost: Až 20 000 cyklů
• Elektrická trvanlivost: Až 15 000 cyklů za normálních provozních podmínek
• Odolnost vůči přepětím: Vydrží až 6 kV, což jej chrání před přechodnými přepětími způsobenými blesky nebo poruchami v elektrické síti.

Instalace:

Proudový chránič iID je kompatibilní s elektrickými systémy montáže na DIN lištu, což usnadňuje jeho integraci do modulárních elektrických rozváděčů. S šířkou 8 modulů po 9 mm je tento chránič navržen tak, aby zabíral málo místa v rozváděči, což umožňuje kompaktnější a organizovanější instalaci. Připojení na svorkách umožňuje použití tuhých vodičů až 35 mm² a flexibilních vodičů až 25 mm², s doporučeným utahovacím momentem 3,5 N.m, což zajišťuje pevnou a spolehlivou instalaci.

Rozměry a design:

• Výška: 91 mm
• Šířka: 72 mm
• Hloubka: 73,5 mm
• Hmotnost: 0,37 kg
• Barva: Bílá (RAL 9003)

Další výhody:

• VisiTrip: Jasně indikuje závadu obvodu, což usnadňuje identifikaci a zkracuje diagnostický čas.
• VisiSafe: Zelený pruh na páčce poskytuje jasný vizuální signál pro zajištění, že obvod je zcela otevřen před prováděním údržby.
• Normativní kompatibilita: Toto zařízení splňuje normu EN/IEC 61008-1, což zajišťuje vysoké standardy bezpečnosti a výkonu v elektrických instalacích.

Aplikace:

Proudový chránič Acti9 iID 4P 40A 300mA Typ A je ideální pro jakoukoli elektrickou instalaci, kde je nutné chránit proti zemním únikům, a to jak v rezidenčních, tak průmyslových prostředích. Jeho schopnost zvládat střídavé a pulzující proudy jej činí vhodným pro ochranu obvodů napájejících citlivá elektronická zařízení.

Tento přepěťový chránič Acti9 iID nabízí spolehlivou a pokročilou ochranu pro zajištění bezpečnosti elektrických instalací, přičemž usnadňuje údržbu díky svým vizuálním indikátorům a snadné instalaci.
