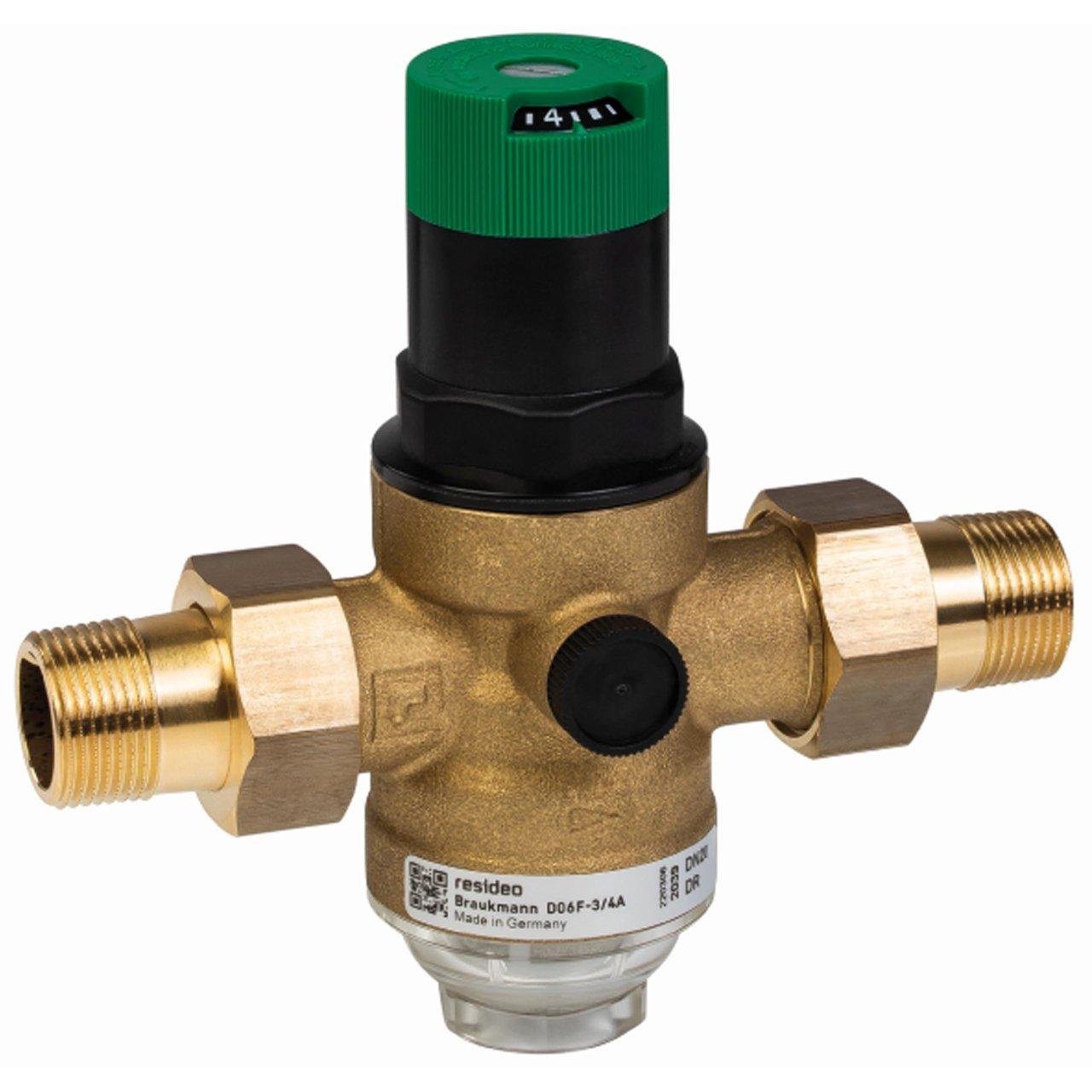

Redukční ventil tlaku s filtrem a průhlednou nádobou 1/2"

Redukční ventil Resideo D06F-1/2A je určen ke snížení a stabilizaci tlaku v instalacích pitné vody a pomáhá chránit potrubí, armatury, domácí spotřebiče i další komponenty před nadměrným tlakem z rozvodné sítě. Tato verze obsahuje závitové připojení 1/2", jmenovitý průměr DN15, integrovaný jemný filtr a průhlednou misku, takže v jednom kompaktním zařízení spojuje regulaci tlaku a filtraci.

D06F-1/2A nabízí hodnotu Kvs 2,4 m³/h, snáší maximální vstupní tlak 16 bar a umožňuje nastavení výstupního tlaku v rozsahu 1,5 až 6 bar. Dodává se přednastavený na 3 bar a využívá systém vyváženého sedla, který udržuje stabilní tlak na výstupu i při výrazných změnách vstupního tlaku.

Hlavní vlastnosti Resideo D06F-1/2A

• Značka: Resideo.
• Řada: Braukmann D06F.
• Označení: D06F-1/2A.
• Typ: redukční ventil s vyváženým sedlem.
• Použití: instalace pitné vody.
• Připojení: R 1/2".
• Jmenovitý průměr: DN15.
• Typ připojení: sada vnějších závitových šroubení na vstupu i výstupu.
• Kvs: 2,4 m³/h.
• Maximální vstupní tlak: 16 bar s průhlednou miskou.
• Výstupní tlak: nastavitelný mezi 1,5 a 6 bar.
• Tovární přednastavení: 3 bar.
• Minimální tlaková ztráta: 1 bar.
• Filtr: integrovaný jemný filtr.
• Oká filtru: 0,16 mm.
• Materiál filtru: nerezová ocel.
• Miska filtru: průhledný syntetický materiál.
• Těleso: dezinkifikaci odolná mosaz.
• Stupnice nastavení: integrovaná.
• Přípojky pro manometr: na obou stranách tělesa.

Stabilní snížení tlaku vody

Hlavní funkcí Resideo D06F je snížit vysoký vstupní tlak na úroveň vhodnou pro instalaci za ventilem. Udržováním kontrolovaného provozního tlaku pomáhá předcházet škodám způsobeným přetlakem a snižuje zbytečné namáhání jednotlivých prvků instalace.

Správně regulovaný tlak také pomáhá snižovat spotřebu vody a omezovat průtokový hluk v potrubí a armaturách. Tyto výhody jsou obzvlášť důležité v bytech a budovách, kde je tlak v síti vyšší, než je potřeba, nebo během dne kolísá.

Vyvážené sedlo proti výkyvům v síti

Ventil používá regulační systém s pružinou a membránou s vyváženým vstupním tlakem. Když se v důsledku odběru vody sníží tlak za ventilem, síla pružiny otevře ventil, dokud se neobnoví rovnováha s membránou.

Díky tomuto principu mají změny tlaku před ventilem jen minimální vliv na nastavený výstupní tlak, což zajišťuje stabilnější přívod k odběrným místům.

Nastavitelný tlak 1,5 až 6 bar

Výstupní tlak lze nastavit v rozsahu 1,5 až 6 bar. Horní ovládací prvek je vybaven stupnicí, která umožňuje přímé zobrazení zvolené hodnoty a usnadňuje seřízení při uvedení do provozu.

Ventil se dodává s přednastaveným výstupním tlakem 3 bar. Tuto hodnotu lze později upravit podle konkrétních požadavků instalace, vždy však v souladu s provozními podmínkami stanovenými společností Resideo.

Integrovaný jemný filtr z nerezové oceli

Kromě regulace tlaku je D06F-1/2A vybaven jemným filtrem z nerezové oceli s okem 0,16 mm. Tento prvek pomáhá zachytávat drobné částice ve vodě ještě předtím, než projdou vnitřním regulačním mechanismem.

Integrace filtru do samotné sestavy snižuje počet potřebných komponent a usnadňuje ochranu sedla a vnitřní kartuše před nečistotami.

Průhledná miska pro snadnou kontrolu

Tato varianta je vybavena průhlednou filtrační miskou, což je velmi praktické při údržbě. Díky možnosti vizuálně zkontrolovat stav filtračního prvku zvenčí lze snadno zjistit nahromadění nečistot a určit, kdy je vhodné provést čištění.

U průhledné misky uvádí Resideo maximální vstupní tlak 16 bar. Pokud může být zařízení vystaveno UV záření nebo výparům rozpouštědel, výrobce doporučuje použít mosaznou misku kompatibilní s touto řadou.

Připojení 1/2" a Kvs 2,4

Označení D06F-1/2A odpovídá verzi DN15 s připojením R 1/2". Varianta A se dodává s vnějšími závitovými šroubeními na vstupu i výstupu, což usnadňuje jak první montáž, tak pozdější demontáž při údržbě.

Pro tuto velikost uvádí Resideo Kvs 2,4 m³/h. Tuto hodnotu je třeba při dimenzování instalace posuzovat společně s požadovaným průtokem a dostupnou tlakovou ztrátou.

Těleso z dezinkifikaci odolné mosazi

Těleso je vyrobeno z dezinkifikaci odolné mosazi, zatímco připojovací šroubení jsou z mosazi. Kryt pružiny a nastavovací ovladač jsou z vysoce kvalitního syntetického materiálu.

Vnitřní kartuše obsahuje membránu z EPDM, těsnění jsou rovněž z EPDM a regulační pružina je vyrobena z pružinové oceli. Pružina je navíc během provozu oddělena od pitné vody.

Vyměnitelná vnitřní kartuše

Vnitřní regulační celek lze zcela vyměnit. Tato konstrukce usnadňuje údržbu a umožňuje obnovit hlavní funkční komponenty bez nutnosti měnit celé těleso ventilu instalované v potrubí.

Možnost výměny kartuše, filtru a dalších servisních dílů přispívá ke zjednodušení pravidelné údržby instalace.

Připraveno pro instalaci manometru

Těleso ventilu má přípojky pro manometr na obou stranách, což usnadňuje přímou kontrolu regulovaného tlaku. Manometr se dodává jako příslušenství a není součástí standardní výbavy tohoto provedení.

Kombinace integrované stupnice a volitelného manometru umožňuje přesné nastavení a kontrolu tlaku za ventilem při uvádění do provozu i při pravidelných kontrolách.

Provozní teplota

Verze D06F-1/2A s průhlednou miskou je určena pro práci s vodou o maximální teplotě až 40 °C v podmínkách stanovených společností Resideo. Technická dokumentace také uvádí maximální teplotu 30 °C pro podmínky specificky uvedené v normě EN 1567.

Přípustná okolní teplota je v rozmezí 5 až 55 °C, v čistém, suchém prostředí chráněném před mrazem.

Horizontální nebo vertikální montáž

Ventil lze instalovat v horizontální nebo vertikální poloze. Resideo doporučuje instalovat uzavírací armatury, umístit zařízení na snadno přístupné místo chráněné před mrazem a ponechat dostatek prostoru pro odečet manometru, kontrolu misky a údržbu.

Za redukčním ventilem musí být podle doporučení EN 806-2 rovný úsek potrubí o délce nejméně pětinásobku jmenovitého průměru. Zařízení navíc vyžaduje pravidelnou údržbu podle EN 806-5.

Tichý provoz

Pro velikosti do 1 1/4", včetně tohoto modelu 1/2", uvádí Resideo nízkou hlučnost LGA skupina 1 bez omezení. Snížení a stabilizace tlaku zároveň pomáhá omezovat hydraulický hluk spojený s nadměrným tlakem v instalaci.

Rozměry Resideo D06F-1/2A

• Připojení: R 1/2".
• Jmenovitý průměr: DN15.
• Celková délka L: 140 mm.
• Délka I: 80 mm.
• Horní výška H: 89 mm.
• Dolní výška h: 58 mm.
• Celková výška přibližně: 147 mm.
• Průměr misky D: 54 mm.
• Hmotnost: přibližně 0,8 kg.

Technické údaje redukčního ventilu Resideo D06F-1/2A

• Výrobce: Resideo.
• Řada: Braukmann D06F.
• Označení: D06F-1/2A.
• Médium: pitná voda.
• Typ: redukční ventil s integrovaným filtrem.
• Regulační systém: pružina a membrána s vyváženým sedlem.
• Připojení: R 1/2".
• Jmenovitý průměr: DN15.
• Připojení: vnější závitová šroubení.
• Kvs: 2,4 m³/h.
• Jmenovitý tlak: PN16.
• Maximální vstupní tlak: 16 bar.
• Výstupní tlak: 1,5-6 bar.
• Přednastavení: 3 bar.
• Minimální tlaková ztráta: 1 bar.
• Jemný filtr: integrovaný.
• Oká: 0,16 mm.
• Materiál filtru: nerezová ocel.
• Miska: průhledný syntetický materiál.
• Maximální provozní teplota varianty A: 40 °C.
• Maximální teplota podle EN 1567: 30 °C.
• Okolní teplota: 5-55 °C.
• Těleso: dezinkifikaci odolná mosaz.
• Šroubení: mosaz.
• Pružina: pružinová ocel.
• Membrána: EPDM.
• Těsnění: EPDM.
• Stupnice tlaku: integrovaná.
• Přípojky pro manometr: ano.
• Manometr v balení: ne.
• Montáž: horizontální nebo vertikální.
• Certifikace a shoda: DVGW, WRAS do 23 °C, ACS a BS EN 1567.

Regulace a filtrace pro instalace pitné vody

Resideo D06F-1/2A kombinuje regulaci tlaku, jemnou filtraci a průhlednou misku v jednom celku. Díky připojení 1/2", DN15, Kvs 2,4 m³/h a nastavitelnému tlaku mezi 1,5 a 6 bar umožňuje stabilizovat dodávku vody a chránit komponenty domácích, komerčních i průmyslových instalací v mezích stanovených výrobcem.

Vyvážené sedlo, nastavovací stupnice, přípojky pro manometr, vyměnitelná kartuše a průhledná miska usnadňují jak uvedení do provozu, tak údržbu. Pro správnou funkci je nutné dodržet podmínky tlaku, teploty, instalace a údržby uvedené společností Resideo.
