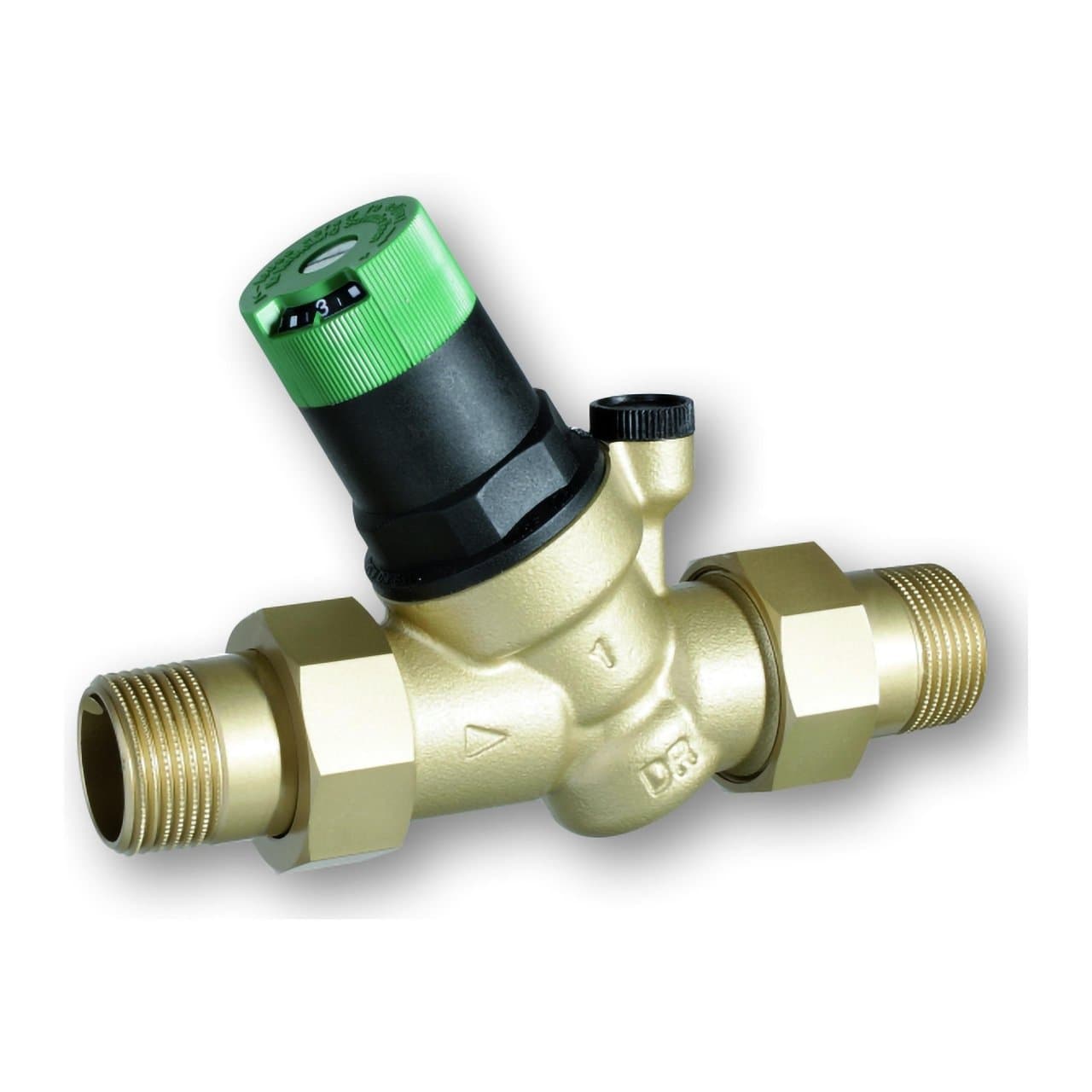

Redukční ventil se závitovými přípojkami R1/2"

Redukční ventil tlaku Resideo D05FS-1/2A je navržen k ochraně instalací pitné vody před nadměrným tlakem přicházejícím z rozvodné sítě. Tento model má závitové připojení 1/2", jmenovitý průměr DN15 a hodnotu Kvs 3,0 m³/h, a představuje kompaktní řešení pro stabilizaci tlaku v domácích instalacích a v rámci svých provozních podmínek také v komerčních a průmyslových aplikacích.

Jeho systém vyváženého sedla umožňuje udržovat výstupní tlak prakticky konstantní i při výrazných změnách vstupního tlaku. Tlak na výstupu lze regulovat v rozsahu 1,5 až 6 bar a ventil je dodáván z výroby přednastavený na 3 bar, což usnadňuje uvedení do provozu.

Hlavní vlastnosti Resideo D05FS-1/2A

• Značka: Resideo.
• Řada: Braukmann D05FS.
• Označení: D05FS-1/2A.
• Typ: redukční ventil tlaku s vyváženým sedlem.
• Použití: instalace pitné vody.
• Připojení: R 1/2".
• Jmenovitý průměr: DN15.
• Typ připojení: vnější závitové šroubení na vstupu i výstupu.
• Hodnota Kvs: 3,0 m³/h.
• Maximální vstupní tlak: 25 bar.
• Regulovatelný výstupní tlak: 1,5 až 6 bar.
• Výrobní přednastavení: 3 bar.
• Minimální tlaková ztráta: 1 bar.
• Maximální teplota vody dle EN 1567: 30 °C.
• Maximální teplota vody při 10 bar: 70 °C.
• Materiál těla: mosaz odolná proti odzinkování.
• Membrána: EPDM.
• Těsnění: EPDM.
• Stupnice nastavení: ano.
• Připojení pro manometr: ano.
• Manometr v balení: ne.

Snížení a stabilizace tlaku vody

Funkcí Resideo D05FS je snížit vysoký vstupní tlak na úroveň vhodnou pro instalaci za ventilem. To pomáhá chránit potrubí, armatury, ventily, domácí spotřebiče a další komponenty před následky nadměrného tlaku.

Kromě ochrany instalace může udržování nižšího a stabilního provozního tlaku přispět k omezení spotřeby vody a snížení průtokového hluku. Tyto vlastnosti jsou zvláště užitečné v budovách nebo domácnostech, kde je tlak v síti vyšší, než je potřeba, nebo často kolísá.

Vyvážené sedlo pro konstantní výstupní tlak

D05FS využívá regulační systém ovládaný pružinou a membránou. Když odběr způsobí pokles tlaku za ventilem, síla pružiny otevře ventil, dokud se neobnoví rovnováha s membránou a nedosáhne se znovu nastaveného tlaku.

Díky konstrukci s vyváženým vstupním tlakem mají změny přívodního tlaku minimální vliv na regulovanou hodnotu za ventilem. Ventil tak udržuje stabilní výstupní tlak v rámci provozních podmínek stanovených společností Resideo.

Nastavitelný tlak mezi 1,5 a 6 bar

Výstupní tlak lze nastavit v rozsahu 1,5 až 6 bar pomocí regulačního kolečka umístěného v horní části. Stupnice umožňuje přímo na ventilu zobrazit zvolenou hodnotu, což zjednodušuje nastavení při uvádění do provozu.

Model je dodáván přednastavený na 3 bar. Tuto hodnotu lze následně upravit podle požadavků konkrétní instalace, vždy v rámci rozsahu povoleného výrobcem.

Maximální přípustný vstupní tlak je 25 bar a Resideo stanovuje minimální tlakovou ztrátu 1 bar pro provoz redukčního ventilu.

Závitové připojení 1/2" a DN15

Označení D05FS-1/2A odpovídá nejmenší verzi této řady, s jmenovitou velikostí DN15 a závitovými šroubeními 1/2". Varianta A je dodávána se sadou vnějších závitových připojení na vstupu i výstupu, což usnadňuje montáž i následnou demontáž ventilu.

Pro tuto velikost výrobce uvádí hodnotu Kvs 3,0 m³/h, což je parametr vyjadřující hydraulickou kapacitu ventilu za normalizovaných podmínek.

Konstrukce z mosazi odolné proti odzinkování

Tělo redukčního ventilu je vyrobeno z mosazi odolné proti odzinkování, zatímco závitová šroubení verze A jsou rovněž z mosazi. Tato konstrukce je zvláště vhodná pro dlouhodobé použití v instalacích pitné vody.

Regulační celek obsahuje kartuši z vysoce kvalitního syntetického materiálu, membránu z EPDM, těsnění z EPDM a regulační pružinu z oceli. Pružina zůstává během provozu oddělena od pitné vody.

Resideo uvádí, že použité materiály splňují požadavky UBA. Řada má navíc certifikaci ACS a DVGW.

Vyměnitelná vnitřní kartuše

Vnitřní kartuši ventilu lze zcela vyměnit. Tato vlastnost zjednodušuje údržbu a umožňuje obnovit hlavní regulační komponenty bez nutnosti výměny celého těla redukčního ventilu.

Možnost údržby kartuše pomáhá zachovat stávající instalaci a usnadňuje pravidelné zásahy doporučené pro tento typ hydraulických komponentů.

Stupnice nastavení a připojení pro manometr

D05FS je vybaven stupnicí, která umožňuje snadno odečíst zvolenou hodnotu tlaku. Má také připravené připojení pro instalaci manometru, takže lze přímo kontrolovat skutečný tlak v okruhu za ventilem.

Manometr není součástí dodávky ventilu a lze jej doplnit jako příslušenství, pokud je potřeba přímé a přesné měření provozního tlaku.

Provozní teplota

V aplikacích podle EN 1567 stanovuje Resideo maximální teplotu média na 30 °C. Ventil umožňuje teplotu vody až 70 °C při omezení maximálního tlaku na 10 bar.

Tyto podmínky je nutné respektovat při dimenzování instalace, zejména pokud má být ventil použit v okruzích, kde může teplota vody překročit běžné hodnoty studené vody.

Horizontální nebo vertikální instalace

Redukční ventil Resideo D05FS lze instalovat v horizontální nebo vertikální poloze. Při vertikální montáži musí být těleso pružiny a regulační kolečko orientovány směrem nahoru.

Výrobce doporučuje instalovat v systému uzavírací ventily a umístit redukční ventil na snadno přístupné místo, chráněné proti mrazu a umožňující provádění regulace, odečtu i údržby.

Pro zajištění správné funkce se také doporučuje instalovat filtr před redukční ventil, aby částice obsažené ve vodě nemohly ovlivnit sedlo nebo vnitřní mechanismus.

Doporučení pro hydraulickou montáž

Resideo stanovuje instalaci přímého úseku potrubí o délce alespoň 5násobku jmenovitého průměru za ventilem v souladu s EN 806-2. Pro verzi 1/2" výrobce navíc uvádí minimální vzdálenost od stěny 55 mm měřenou od osy potrubí.

Instalace musí být provedena s ohledem na směr proudění vyznačený na tělese ventilu a s dostatečným prostorem pro přístup k regulačnímu ovládání, vnitřní kartuši a připojení určenému pro manometr.

Rozměry Resideo D05FS-1/2A

• Velikost připojení: R 1/2".
• Jmenovitý průměr: DN15.
• Celková délka: 155 mm.
• Délka těla: 95 mm.
• Celková výška: 123 mm.
• Rozměr h: 96 mm.
• Hmotnost: 0,65 kg.

Technické údaje redukčního ventilu Resideo D05FS-1/2A

• Výrobce: Resideo.
• Řada: Braukmann D05FS.
• Označení: D05FS-1/2A.
• Médium: pitná voda.
• Systém: pružinou ovládaný redukční ventil s vyváženým sedlem.
• Připojení: R 1/2".
• Jmenovitý průměr: DN15.
• Typ připojení: vnější závitové šroubení na vstupu i výstupu.
• Kvs: 3,0 m³/h.
• Maximální vstupní tlak: 25 bar.
• Výstupní tlak: 1,5–6 bar.
• Přednastavení tlaku: 3 bar.
• Minimální tlaková ztráta: 1 bar.
• Maximální teplota dle EN 1567: 30 °C.
• Maximální teplota při 10 bar: 70 °C.
• Minimální okolní teplota: 5 °C.
• Maximální okolní teplota: 55 °C.
• Tělo: mosaz odolná proti odzinkování.
• Šroubení: mosaz.
• Kryt pružiny: vysoce kvalitní syntetický materiál.
• Regulační pružina: ocel.
• Membrána: EPDM.
• Těsnění: EPDM.
• Stupnice nastavení: součástí.
• Připojení pro manometr: součástí.
• Manometr: není součástí.
• Instalace: horizontální nebo vertikální podle pokynů výrobce.
• Certifikace: DVGW a ACS.

Ochrana a regulace pro instalace pitné vody

Resideo D05FS-1/2A kombinuje kompaktní provedení s nastavitelnou regulací tlaku, vyváženým sedlem a komponenty určenými pro instalace pitné vody. Připojení 1/2", DN15 a Kvs 3,0 m³/h jej činí obzvláště vhodným pro instalace, kde je potřeba snížit a stabilizovat tlak před zásobováním jednotlivých odběrných míst.

Stupnice nastavení, možnost doplnění manometru a vyměnitelná vnitřní kartuše usnadňují jak uvedení do provozu, tak následnou údržbu. Pro zajištění správného a dlouhodobého provozu je nutné dodržovat podmínky tlaku, teploty, orientace a údržby stanovené společností Resideo.
