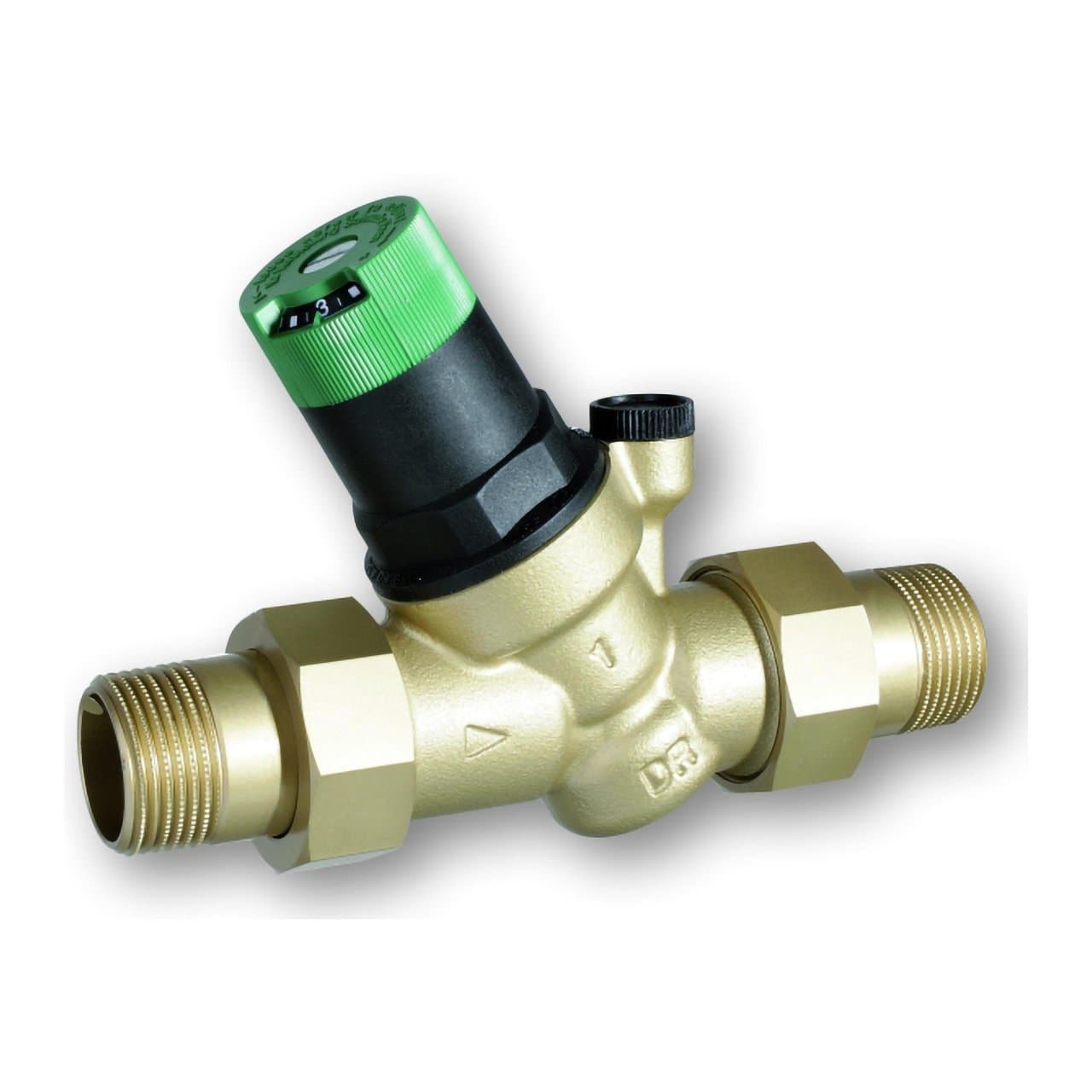

Redukční ventil se závitovými přípojkami R1 1/4"

Redukční ventil tlaku Resideo D05FS-11/4A je určen k ochraně instalací pitné vody před nadměrným tlakem z rozvodné sítě. Tento model má závitové připojení 1 1/4", jmenovitý průměr DN32 a hodnotu Kvs 7,3 m³/h, takže je vhodný jak pro domácí instalace, tak pro komerční a průmyslové aplikace v rámci svých provozních podmínek.

Díky konstrukci s vyváženým sedlem ventil udržuje stabilní výstupní tlak i při výrazných výkyvech vstupního tlaku. Umožňuje nastavení tlaku na výstupu v rozsahu 1,5 až 6 bar a je z výroby přednastaven na 3 bar, což usnadňuje uvedení do provozu a regulaci tlaku v instalaci.

Hlavní vlastnosti redukčního ventilu Resideo D05FS-11/4A

• Značka: Resideo.
• Série: Braukmann D05FS.
• Označení: D05FS-11/4A.
• Typ: redukční ventil tlaku s vyváženým sedlem.
• Použití: instalace pitné vody.
• Velikost připojení: R 1 1/4".
• Jmenovitý průměr: DN32.
• Připojení: vnější závitové šroubení na vstupu i výstupu.
• Hodnota Kvs: 7,3 m³/h.
• Maximální vstupní tlak: 25 bar.
• Nastavitelný výstupní tlak: 1,5 až 6 bar.
• Přednastavený výstupní tlak: 3 bar.
• Minimální tlaková ztráta: 1 bar.
• Maximální teplota vody dle EN 1567: 30 °C.
• Maximální teplota vody při 10 bar: 70 °C.
• Těleso: mosaz odolná proti odzinkování.
• Membrána a těsnění: EPDM.
• Regulační stupnice: integrovaná.
• Přípojka pro manometr: ano.
• Manometr: není součástí dodávky.

Stabilní regulace tlaku vody

Hlavní funkcí Resideo D05FS je snížit vysoký nebo proměnlivý tlak z rozvodné sítě na nižší a kontrolovaný tlak v instalaci. Tím pomáhá chránit potrubí, ventily, armatury, domácí spotřebiče a další komponenty před namáháním způsobeným nadměrným tlakem.

Systém vyrovnávání tlaku pomocí membrány a pružiny zajišťuje, že výstupní tlak zůstává prakticky nezávislý na změnách vstupního tlaku. Při odběru vody a poklesu tlaku za ventilem dojde k vyvážení mezi membránou a pružinou, což způsobí otevření ventilu až do obnovení nastaveného tlaku.

Tato stabilizace tlaku navíc přispívá k nižší spotřebě vody a omezení průtokového hluku v instalaci, zejména v sítích, kde je dodávaný tlak vyšší, než je potřeba.

Nastavitelný tlak v rozsahu 1,5 až 6 bar

Výstupní tlak lze ručně nastavit v rozsahu 1,5 až 6 bar. Nastavení se provádí pomocí otočného kolečka v horní části ventilu, zatímco stupnice umožňuje přímé zobrazení zvolené hodnoty.

Ventil je z výroby přednastaven na 3 bar, což je běžná hodnota pro mnoho vodovodních instalací. Hodnotu lze následně upravit podle konkrétních požadavků systému, vždy s ohledem na provozní limity stanovené společností Resideo.

Maximální přípustný vstupní tlak je 25 bar a minimální tlaková ztráta potřebná pro specifikovaný provoz je 1 bar.

Vyvážené sedlo proti tlakových výkyvům

Technologie vyváženého sedla patří mezi hlavní vlastnosti série D05FS. Vstupní tlak přímo neovlivňuje otevírání ani zavírání ventilu, takže výkyvy v rozvodné síti mají minimální vliv na nastavený tlak za ventilem.

Tato vlastnost umožňuje udržovat rovnoměrnější podmínky v instalaci i tehdy, když se dostupný tlak v síti během dne mění.

Závitové připojení 1 1/4" a DN32

Označení D05FS-11/4A odpovídá variantě DN32 s vnějšími závitovými připojovacími šroubeními 1 1/4" na vstupu i výstupu. Verze označená písmenem A tato šroubení obsahuje, což usnadňuje připojení i demontáž ventilu při instalaci nebo údržbě.

Pro tuto velikost uvádí Resideo hodnotu Kvs 7,3 m³/h, která definuje hydraulickou průtočnou kapacitu ventilu za příslušných normalizovaných podmínek.

Konstrukce z mosazi odolné proti odzinkování

Těleso ventilu je vyrobeno z mosazi odolné proti odzinkování, materiálu zvláště vhodného pro komponenty v trvalém kontaktu s pitnou vodou. Šroubení verze A je rovněž vyrobeno z mosazi.

Vnitřní celek obsahuje kartuši z vysoce kvalitního syntetického materiálu s membránou z EPDM, přičemž těsnění jsou také z EPDM. Regulační pružina je vyrobena z oceli a je během provozu oddělena od pitné vody.

Resideo uvádí, že použité materiály splňují požadavky UBA a že celek disponuje certifikací ACS. Řada má také certifikaci DVGW.

Vyměnitelná vnitřní kartuše

Regulační kartuši lze kompletně vyměnit, což zjednodušuje údržbu a umožňuje zásah do hlavních vnitřních komponent bez nutnosti výměny celého tělesa ventilu.

Tato konstrukce usnadňuje pravidelnou údržbu požadovanou ve vodovodních instalacích a umožňuje zachovat stávající těleso i připojení, pokud je nutná pouze výměna vnitřních prvků.

Příprava pro manometr

Resideo D05FS je vybaven přípojkou pro instalaci manometru, která umožňuje přímou kontrolu regulovaného tlaku za ventilem. Manometr není součástí dodávky této položky a v případě potřeby je nutné jej objednat samostatně.

Integrovaná stupnice na regulačním kolečku usnadňuje počáteční nastavení, zatímco manometr umožňuje přesnou kontrolu skutečného provozního tlaku v instalaci.

Maximální provozní teplota

Pro aplikace pitné vody dle EN 1567 uvádí Resideo maximální teplotu média 30 °C. Ventil může pracovat při teplotách až 70 °C, pokud je maximální tlak omezen na 10 bar, v souladu s podmínkami uvedenými v technickém listu výrobce.

Tato omezení je třeba zohlednit při výběru ventilu pro rozvody studené vody, komerční instalace nebo aplikace s vodou o vyšší teplotě.

Horizontální nebo vertikální instalace

Ventil lze instalovat jak v horizontální, tak ve vertikální poloze. Při vertikální montáži Resideo uvádí, že skříň pružiny a regulační kolečko musí směřovat nahoru.

Výrobce doporučuje instalovat uzavírací armatury před i za sestavu a umístit redukční ventil na místo chráněné proti mrazu a snadno přístupné pro kontrolu, čištění a údržbu.

Doporučuje se také umístit filtr před redukční ventil, aby částice přítomné v instalaci neovlivnily funkci sedla a vnitřní kartuše.

Hydraulická doporučení pro montáž

Pro správnou funkci Resideo specifikuje instalaci rovného úseku potrubí o délce odpovídající 5násobku jmenovitého průměru za ventilem, v souladu s EN 806-2. U modelu DN32 výrobce navíc uvádí minimální vzdálenost od stěny 60 mm od osy potrubí.

Ventil musí být instalován ve směru proudění vyznačeném na tělese a s dostatečným prostorem pro přístup k nastavovacímu kolečku a přípojce manometru.

Rozměry Resideo D05FS-11/4A

• Připojení R: 1 1/4".
• Jmenovitý průměr: DN32.
• Celková délka L: 207 mm.
• Délka tělesa I: 115 mm.
• Výška H: 178 mm.
• Rozměr h: 147 mm.
• Hmotnost: přibližně 2,20 kg.

Technické údaje redukčního ventilu Resideo D05FS-11/4A

• Výrobce: Resideo.
• Řada: Braukmann D05FS.
• Označení: D05FS-11/4A.
• Médium: pitná voda.
• Princip činnosti: pružinou ovládaný redukční ventil s vyváženým sedlem.
• Připojení: R 1 1/4".
• DN: 32.
• Šroubení: vnější závit na vstupu i výstupu.
• Kvs: 7,3 m³/h.
• Maximální vstupní tlak: 25 bar.
• Rozsah výstupního tlaku: 1,5-6 bar.
• Tovární nastavení: 3 bar.
• Minimální tlaková ztráta: 1 bar.
• Maximální teplota dle EN 1567: 30 °C.
• Maximální teplota při 10 bar: 70 °C.
• Minimální okolní teplota: 5 °C.
• Maximální okolní teplota: 55 °C.
• Těleso: mosaz odolná proti odzinkování.
• Šroubení: mosaz.
• Skříň pružiny a ovládání: vysoce kvalitní syntetický materiál.
• Regulační pružina: ocel.
• Membrána: EPDM.
• Těsnění: EPDM.
• Regulační stupnice: integrovaná.
• Přípojka manometru: integrovaná.
• Manometr v balení: ne.
• Instalace: horizontální nebo vertikální podle pokynů výrobce.
• Certifikace: DVGW a ACS.

Ochrana pro instalace pitné vody

Redukční ventil tlaku Resideo D05FS-11/4A umožňuje snížit a stabilizovat tlak v rozvodech pitné vody pomocí kompaktního a nastavitelného mechanického řešení. Jeho připojení 1 1/4", průměr DN32, kapacita Kvs 7,3 m³/h a rozsah nastavení 1,5 až 6 bar umožňují jeho použití v domácích, komerčních i průmyslových instalacích, které potřebují chránit své komponenty před vysokým nebo proměnlivým tlakem.

Vyvážené sedlo, vyměnitelná vnitřní kartuše, viditelná regulační stupnice a příprava pro manometr usnadňují jak uvedení do provozu, tak následné kontroly a údržbu instalace.
