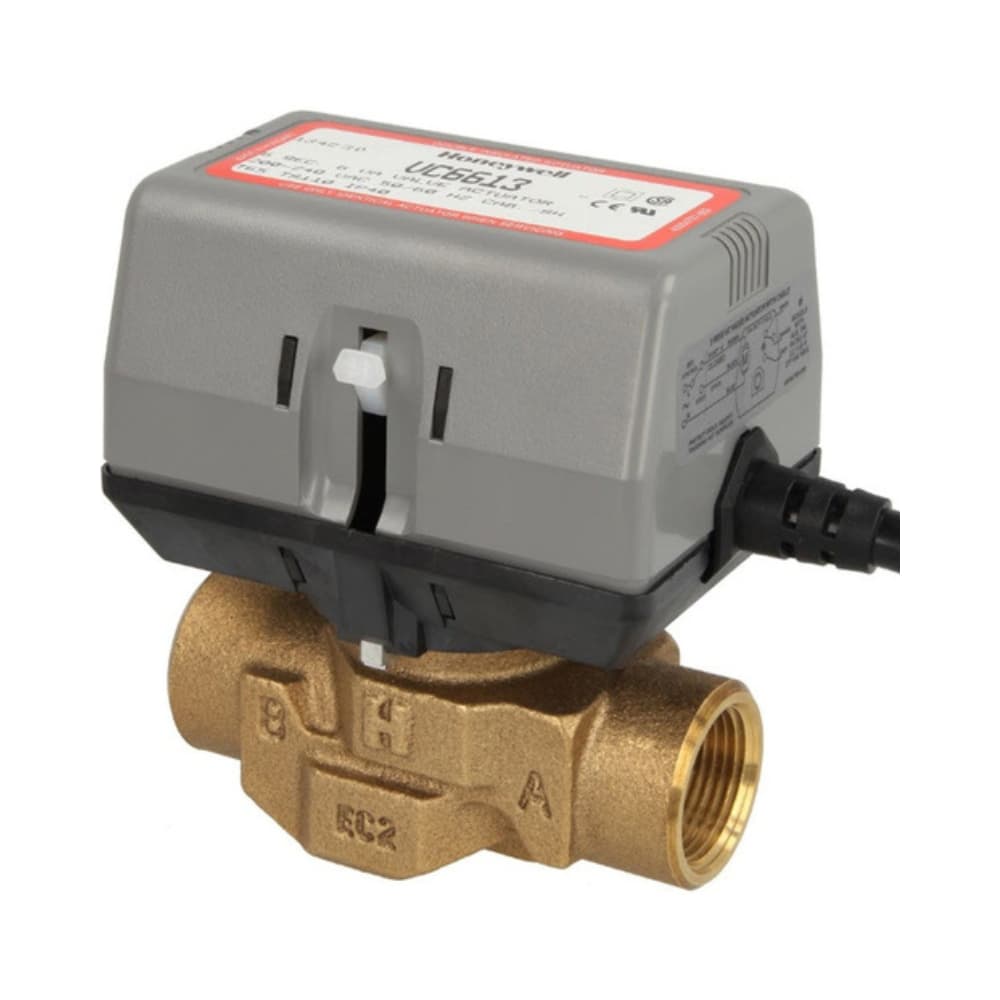

Motorizovaný zónový ventil 2-cestný 3/4"

Motorizovaný zónový ventil Resideo VC6613AJ1000/U je hydronický ventil 2cestný se závitovým připojením BSPP samice 3/4", určený pro automatické řízení průtoku teplé nebo studené vody v topných a chladicích soustavách. Je vybaven elektrickým pohonem na 230 V, řízením ON/OFF pomocí signálu SPDT se 3 vodiči a pomocným kontaktem SPDT, což představuje kompaktní řešení pro zónovou regulaci.

Řada VC je určena pro domácí aplikace i menší komerční instalace a lze ji použít pro řízení okruhů radiátorů, fan coilů, konvektorů a dalších hydronických spotřebičů. Vyvážená konstrukce umožňuje provoz s statickým tlakem až 20 bar a maximálním diferenčním tlakem 4 bar.

Hlavní vlastnosti Resideo VC6613AJ1000/U

• Značka: Resideo.
• Řada: VC.
• Označení: VC6613AJ1000/U.
• Typ: motorizovaný zónový ventil.
• Počet cest: 2.
• Připojení: BSPP vnitřní závit 3/4".
• Napájení pohonu: 200-240 V AC.
• Frekvence: 50/60 Hz.
• Řízení: ON/OFF SPDT se 3 vodiči.
• Pomocný kontakt: SPDT.
• Maximální statický tlak: 20 bar.
• Maximální diferenční tlak: 4 bar.
• Teplota média: 1 až 95 °C.
• Maximální okolní teplota: 65 °C.
• Jmenovitá doba otevření: 7 sekund při 50 Hz.
• Elektrická spotřeba: 4 VA během pohybu.
• Délka kabelu: 1 m.
• Těleso ventilu: mosaz.
• Vřeteno: nerezová ocel.
• Těsnění: EPDM.

Automatické řízení topných a chladicích okruhů

Resideo VC6613AJ1000/U je navržen tak, aby automaticky otevíral nebo uzavíral průtok vody podle pokynů přijatých z regulačního systému. Lze jej integrovat s termostaty, aquostaty, průtokovými spínači a dalšími řídicími zařízeními kompatibilními s jeho elektrickým zapojením.

V instalaci rozdělené do zón umožňuje nezávisle řídit průtok do konkrétní části systému a pomáhá tak přizpůsobit provoz vytápění nebo chlazení požadavkům jednotlivých místností či okruhů.

Pohon na 230 V s řízením SPDT se 3 vodiči

Tato varianta řady VC používá pohon pro síťové napájení 200-240 V AC při 50/60 Hz. V nabídce se v České republice běžně označuje jako verze 230 V a využívá systém ON/OFF řízení SPDT pomocí 3 vodičů.

Jakmile regulátor vyžádá otevření, pohon přesune vnitřní mechanismus do odpovídající polohy. Po přijetí opačného povelu motor ventil opět přestaví do zavřené polohy. Nevyužívá tedy klasický pružinový návrat, ale obousměrné motorizované ovládání.

Rychlé otevření a zavření za 7 sekund

Jmenovitá doba zdvihu uvedená společností Resideo je přibližně 7 sekund při 50 Hz. Při 60 Hz výrobce uvádí přibližně o 20 % rychlejší provoz.

Pohon obsahuje interní logiku, díky níž spotřebovává energii pouze během pohybu ventilu do požadované polohy. Spotřeba při přestavování je přibližně 4 VA.

Integrovaný pomocný kontakt SPDT

VC6613AJ1000/U je vybaven pomocným kontaktem SPDT, který lze použít ke koordinaci polohy ventilu s dalšími prvky instalace. To umožňuje například řídit oběhové čerpadlo, předat signál do řídicího systému nebo povolit provoz jiného zařízení poté, co ventil dosáhne požadované polohy.

Technická dokumentace řady VC uvádí pro pomocný kontakt kapacitu 1 A při 250 V AC, 50/60 Hz, s minimální zátěží 0,05 A při 24 V DC.

Maximální tlak 20 bar

Ventil umožňuje maximální provozní statický tlak 20 bar a maximální diferenční tlak až 4 bar. Vyvážená konstrukce kartuše zajišťuje, že těsnění průtokových cest je prakticky nezávislé na diferenčním tlaku působícím na ventil.

Ve 2cestném provedení může voda proudit v obou směrech, což přináší větší flexibilitu při návrhu a montáži hydraulického okruhu.

Pro teplou, studenou vodu a směsi s glykolom

Řada VC je určena pro provoz s vodou a směsmi vody s glykolom až do 50 %, pokud kvalita média odpovídá požadavkům hydronických instalací podle specifikací Resideo.

Běžný rozsah teploty média je 1 až 95 °C. Technická dokumentace také připouští krátkodobé špičky až do 120 °C za podmínek stanovených výrobcem.

Mosazné těleso a vnitřní kartuše

Hydraulické těleso je vyrobeno z mosazi. Sestava vřetene obsahuje nerezovou ocel a kartuše využívá technické materiály jako Ryton, Fortron nebo Noryl podle výrobní verze. Těsnění a těsnicí prvky jsou z materiálu EPDM.

Všechny hlavní pohyblivé a těsnicí komponenty jsou soustředěny v sestavě kartuše, což zjednodušuje konstrukci ventilu i budoucí údržbu.

Tichý provoz a omezení vodního rázu

Resideo navrhuje hydronické ventily VC tak, aby využívaly sinusový pohyb pohonu. Tato vlastnost podporuje tichý chod a pomáhá omezovat účinky vodního rázu, pokud je instalace správně dimenzována.

Stejně jako u každého hydraulického systému může nadměrná rychlost proudění nebo nedostatečný tlak při vysoké teplotě způsobovat hluk v potrubí, proto je nutné dodržet zásady správného dimenzování instalace.

Ruční otevření pro plnění a údržbu

Ventil je vybaven ruční pákou pro otevření, která umožňuje ponechat průtok otevřený nezávisle na elektrickém provozu. Tuto funkci lze využít při plnění, odvzdušňování nebo vypouštění okruhu a také pro ruční otevření ventilu při výpadku napájení.

Po obnovení elektrického provozu může pohon opět automaticky reagovat na pokyny regulačního systému.

Vyměnitelná hlava pohonu bez vypuštění instalace

Jednou z výhod řady Resideo VC je, že hlavu pohonu lze demontovat a vyměnit bez vypuštění hydraulického okruhu, pokud těleso ventilu a sestava kartuše zůstávají instalovány v potrubí.

Tato konstrukce usnadňuje údržbu, protože umožňuje zásah do motoru nebo převodového mechanismu bez nutnosti demontáže hydraulického tělesa z instalace.

Chování při výpadku napájení

U verzí s pohonem SPDT se 3 vodiči způsobí přerušení napájení, že ventil zůstane v poloze, ve které se nacházel v okamžiku výpadku. Po obnovení napájení pohon opět reaguje na požadavek regulátoru.

Toto chování je třeba zohlednit při návrhu systému, zejména pokud aplikace vyžaduje určitou bezpečnostní polohu při výpadku elektrické energie.

Aplikace ventilu Resideo VC6613AJ1000/U

• Topné instalace rozdělené do zón.
• Hydronické chladicí okruhy.
• Systémy radiátorů.
• Fan coily.
• Konvektory a hydronické spotřebiče.
• Malé komerční instalace.
• Nezávislé řízení hydraulických větví.
• Systémy řízené termostatem nebo jiným kompatibilním zařízením SPDT.

Technické údaje Resideo VC6613AJ1000/U

• Výrobce: Resideo.
• Rodina: VC.
• Označení: VC6613AJ1000/U.
• Konfigurace: 2cestná.
• Typ připojení: BSPP vnitřní závit.
• Rozměr: 3/4".
• Napájecí napětí: 200-240 V AC.
• Frekvence: 50/60 Hz.
• Typ ovládání: ON/OFF SPDT, 3 vodiče.
• Pomocný kontakt: SPDT.
• Spotřeba pohonu: 4 VA během přestavování.
• Jmenovitá doba otevření: 7 sekund při 50 Hz.
• Maximální provozní tlak: 20 bar.
• Maximální diferenční tlak: 4 bar.
• Normální teplota média: 1-95 °C.
• Krátkodobá teplotní špička: až 120 °C.
• Maximální okolní teplota: 65 °C.
• Médium: voda nebo směs vody a glykolu.
• Maximální koncentrace glykolu: 50 %.
• Těleso: mosaz.
• Vřeteno: nerezová ocel.
• Těsnění: EPDM.
• Kabel: 1 m.
• Přibližná délka tělesa 3/4": 94 mm.
• Přibližná šířka pohonu: 68 mm.
• Přibližná výška sestavy 2cestného provedení: 113 mm.
• Ruční ovládání: ano.
• Pohon lze demontovat bez vypuštění okruhu: ano.

Kompaktní motorizovaný ventil pro zónovou regulaci

Resideo VC6613AJ1000/U nabízí řešení řízení průtoku pro instalace, které vyžadují 2cestný motorizovaný ventil s 3/4" vnitřním závitem a napájením 230 V. Jeho rychlé přestavení, vysoká přípustná tlaková odolnost a možnost výměny hlavy bez vypuštění okruhu usnadňují jak instalaci, tak následnou údržbu.

Pro zajištění správného provozu je nutné dodržet tlakové a teplotní limity, schéma elektrického zapojení a montážní pokyny stanovené společností Resideo, a také ověřit kompatibilitu použitého regulátoru s jeho systémem ON/OFF SPDT se 3 vodiči.
