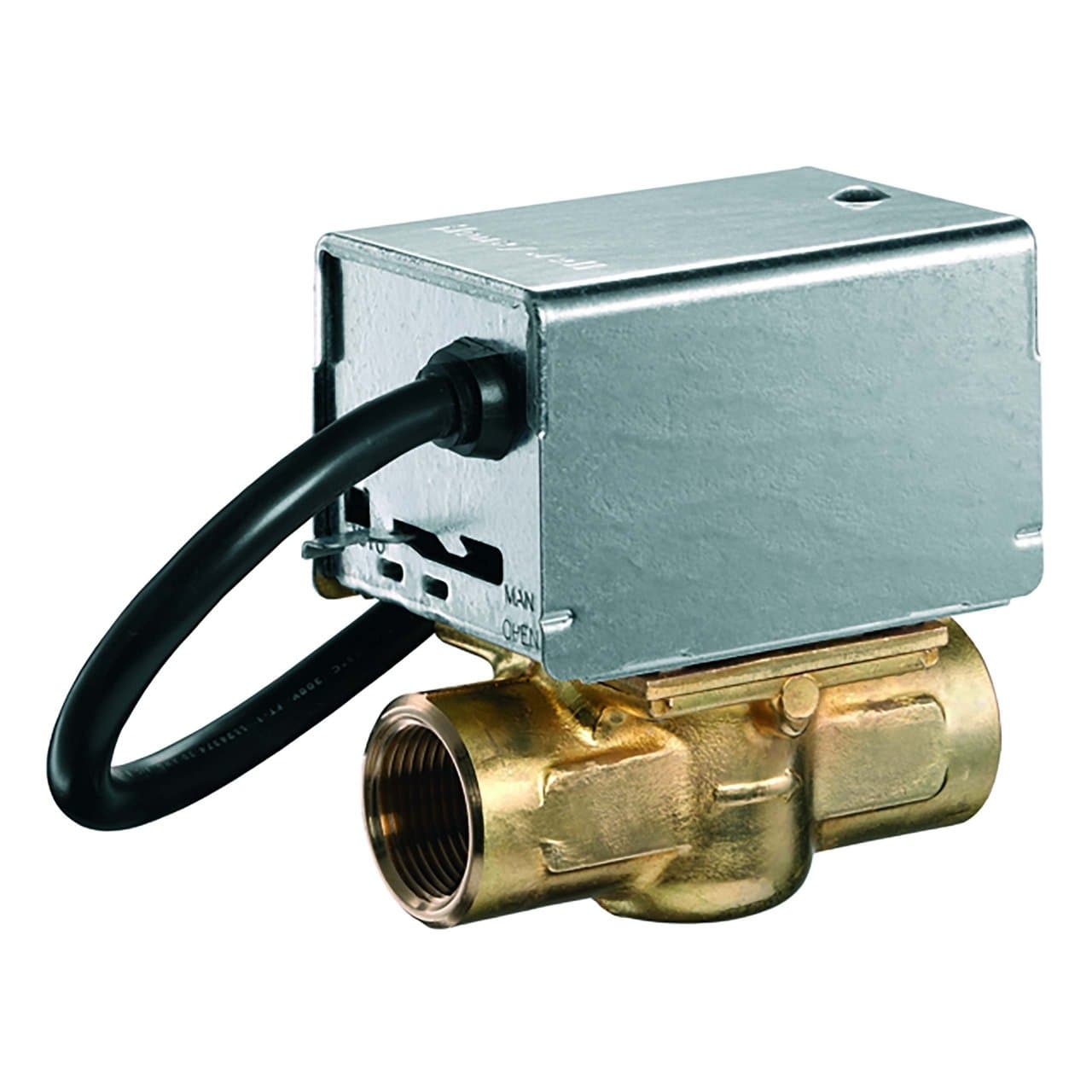

Motorizovaný zónový ventil 2-cestný 3/4"

Motorizovaný zónový ventil Resideo V4043H1114/U je 2cestný ventil s vnitřním závitovým připojením 3/4", určený k automatickému řízení průtoku vody v topných a chladicích soustavách. Je vybaven elektrickým pohonem na 230 V AC, funkcí zap/vyp, pružinovým návratem a pomocným kontaktem SPDT, který umožňuje koordinaci jeho provozu s dalšími prvky instalace.

Tento model řady V4043H má hodnotu Kvs 6,9 a maximální uzavírací diferenční tlak 0,55 bar. Jeho normálně zavřená konfigurace zajišťuje, že se ventil po výpadku elektrického napájení automaticky vrátí do zavřené polohy.

Hlavní vlastnosti Resideo V4043H1114/U

• Typ: 2cestný motorizovaný zónový ventil.
• Označení: V4043H1114/U.
• Připojení: vnitřní závit BSPP 3/4".
• Jmenovitý průměr: DN20.
• Funkce: zap/vyp, 2 polohy.
• Poloha bez napětí: normálně zavřená.
• Návrat: pružinový.
• Napájení: 230 V AC, 50 Hz.
• Hodnota Kvs: 6,9.
• Maximální uzavírací diferenční tlak: 0,55 bar.
• Maximální statický tlak: přibližně 8,6 bar.
• Teplota média: 5 až 88 °C.
• Pomocný kontakt: SPDT.
• Ruční ovládání: ano.
• Materiál těla: mosaz.
• Délka kabelu: 1 m.

Řízení zón v topných soustavách

Resideo V4043H je navržen pro automatickou regulaci průtoku do různých hydraulických okruhů. Lze jej použít například k otevírání nebo uzavírání přívodu vody do konkrétní topné zóny podle požadavku termostatu nebo řídicího systému.

Resideo uvádí použití této řady jak v domácích instalacích, tak v menších komerčních aplikacích vytápění a chlazení, kde je nutné nezávisle řídit průtok teplé nebo studené vody.

Normálně zavřený provoz s pružinovým návratem

Ventil pracuje pomocí elektrického pohonu ve dvou polohách. Když je přivedeno napájení, motor přesune vnitřní mechanismus a otevře průtok vody. Po odpojení napětí vrátí pružina ventil automaticky do zavřené polohy.

Tato normálně zavřená konfigurace zajišťuje přerušení okruhu, když není požadavek nebo při výpadku napájení. Oficiální technický list výslovně označuje tento model jako ventil s pružinovým návratem do zavření.

Připojení 3/4" a Kvs 6,9

Označení V4043H1114/U je vybaveno vnitřními závitovými připojeními BSPP 3/4", odpovídajícími jmenovitému průměru DN20. Jeho hydraulická kapacita je definována Kvs 6,9, zatímco maximální přípustný diferenční tlak pro zajištění uzavření je 0,55 bar.

Tyto parametry jej činí vhodným pro zónové topné okruhy, větve radiátorů a další hydronické aplikace pracující v hydraulických limitech stanovených společností Resideo.

Napájení 230 V a pomocný kontakt SPDT

Pohon pracuje s jmenovitým napájením 230 V AC při 50 Hz. Verze V4043H navíc obsahuje pomocný koncový kontakt SPDT, tedy přepínací jednopólový kontakt, který lze použít k přenosu stavu ventilu do dalších součástí systému.

Tento pomocný kontakt umožňuje například začlenění ventilu do řídicích schémat, kde je otevření zóny nutné koordinovat se spuštěním kotle, oběhového čerpadla nebo jiného prvku instalace. Oficiální dokumentace uvádí pro pomocný kontakt zatížitelnost 2,2 A při 220–240 V AC a 50 Hz.

Integrované ruční ovládání

Ventil je vybaven ruční pákou pro otevření. Za normálních podmínek má zůstat v automatické poloze, avšak lze ji přesunout do ruční otevřené polohy pro určité operace, jako je napouštění, vypouštění nebo uvedení instalace do provozu.

Resideo uvádí, že při nastavení páky do ruční polohy zůstává pomocný kontakt neaktivní, dokud není obnoveno elektrické napájení.

Mosazné tělo a odolné komponenty

Hydraulické tělo je vyrobeno z mosazi, stejně jako sedlo. Vřeteno je z nerezové oceli, uzavírací koule používá NBR a těsnění jsou z EPDM, tedy materiálů zvolených pro provoz v hydraulických okruzích v podmínkách stanovených výrobcem.

Kryt a základna pohonu jsou kovové, což poskytuje ochranu pohonnému celku a umožňuje instalaci ventilu v hydraulických rozvaděčích, technických místnostech a kompaktních topných okruzích.

Provozní teplota a tlak

V4043H1114/U může pracovat s médii o teplotě v rozmezí 5 až 88 °C. Jeho maximální statický tlak je přibližně 8,6 bar, zatímco maximální uzavírací diferenční tlak pro tuto verzi 3/4" je 0,55 bar.

Tyto limity je nutné respektovat při dimenzování instalace, aby byl zajištěn správný provoz a odpovídající životnost ventilu.

Rychlé otevření okruhu

Jmenovitá doba otevření uvedená společností Resideo pro toto provedení je přibližně 15 sekund. Systém je navržen pro cyklický provoz, kdy otevírá a zavírá okruh podle pokynů regulačního systému.

Elektrický příkon pohonu je 9,6 VA s přibližným proudem 0,04 A.

Zjednodušená údržba

Jednou z konstrukčních výhod této řady je možnost demontáže nebo výměny celé motorizované hlavice bez odpojení těla ventilu od potrubí a bez vypouštění okruhu. Motor lze také vyměnit při zachování instalovaného hydraulického těla.

Toto řešení usnadňuje údržbu a snižuje rozsah zásahu, pokud je třeba pracovat pouze s elektrickým mechanismem.

Instalace ventilu V4043H

Ventil lze montovat v různých polohách, avšak Resideo uvádí, že motorizovaná hlavice nesmí být umístěna pod úrovní horizontální osy potrubí. Je také nutné dodržet směr průtoku vyznačený šipkou na mosazném těle.

Při instalaci se nesmí používat hlavice jako opěrný bod pro utahování spojů. Výrobce doporučuje přidržovat přímo mosazné tělo, aby nedošlo k namáhání pohonu.

Obvyklé aplikace

• Topné instalace rozdělené do zón.
• Okruhy radiátorů.
• Řízení samostatných hydraulických větví.
• Domácí ústřední topení.
• Menší komerční instalace.
• Kompatibilní hydronické systémy vytápění a chlazení.
• Instalace, kde je nutné koordinovat ventil s čerpadlem nebo kotlem pomocí pomocného kontaktu.

Technické údaje Resideo V4043H1114/U

• Značka: Resideo.
• Řada: V4043H.
• Označení: V4043H1114/U.
• Typ: motorizovaný zónový ventil.
• Počet cest: 2.
• Hydraulická konfigurace: přímý průtok.
• Poloha bez napájení: zavřená.
• Funkce pohonu: pružinový návrat do zavření.
• Ovládání: 2 polohy.
• Připojení: vnitřní závit BSPP 3/4".
• Jmenovitý průměr: DN20.
• Kvs: 6,9.
• Cv: 8.
• Maximální uzavírací diferenční tlak: 0,55 bar.
• Maximální statický tlak: přibližně 8,62 bar.
• Napětí: 230 V AC.
• Frekvence: 50 Hz.
• Příkon: 9,6 VA.
• Proud: 0,04 A.
• Jmenovitá doba otevření: 15 s.
• Teplota média: 5–88 °C.
• Maximální okolní teplota: 52 °C.
• Pomocný kontakt: SPDT.
• Zatížitelnost pomocného kontaktu: 2,2 A při 220–240 V AC, 50 Hz.
• Délka kabelu: 1 m.
• Tělo: mosaz.
• Sedlo: mosaz.
• Vřeteno: nerezová ocel.
• Koule: NBR.
• Těsnění: EPDM.
• Ruční otevření: ano.

Motorizovaný ventil pro automatickou zónovou regulaci

Resideo V4043H1114/U kombinuje připojení 3/4", Kvs 6,9, pohon na 230 V, automatický pružinový návrat a pomocný kontakt SPDT, aby poskytl kompaktní řešení hydraulického řízení. Jeho normálně zavřená funkce umožňuje automaticky řídit průtok vody v každé zóně podle požadavků instalace.

Jeho mosazné tělo, možnost ručního ovládání a vyměnitelná hlavice bez zásahu do hydraulických připojení usnadňují instalaci i údržbu. Pro zajištění správného provozu je nutné dodržet směr proudění, montážní polohy a tlakové a teplotní limity definované společností Resideo.
