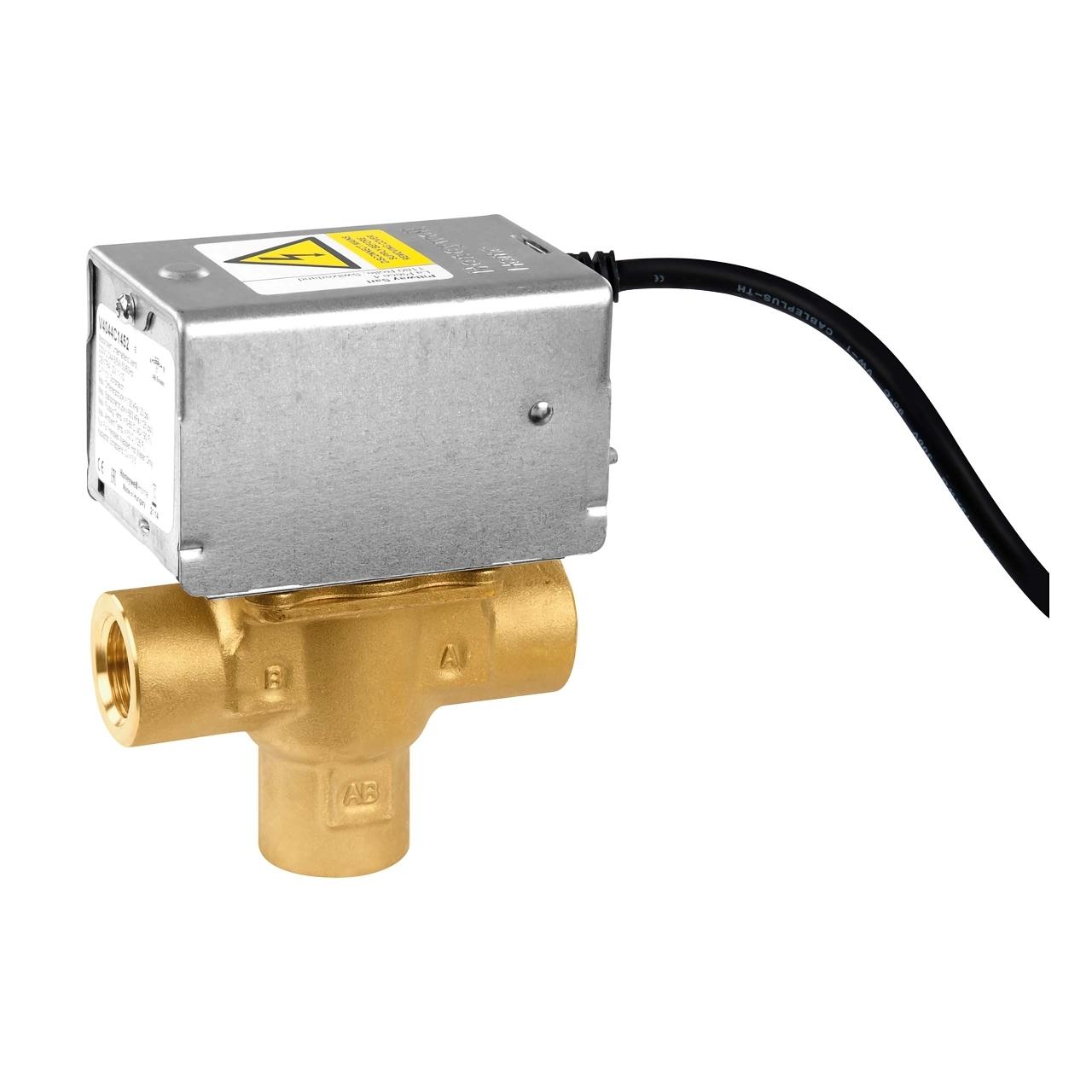

Motorizovaný třícestný zónový ventil 3/4"

Motorizovaný zónový ventil Resideo V4044F1000/U je 3cestný přepínací ventil s vnitřními závitovými připojeními BSPP 3/4", určený pro automatické řízení a přepínání průtoku teplé nebo studené vody v topných a chladicích soustavách. Je vybaven elektrickým pohonem na 230 V, pružinovým návratem a pomocným kontaktem SPDT, takže je zvláště vhodný pro domácí systémy a menší komerční instalace, které vyžadují řízení průtoku vody mezi dvěma okruhy.

Tato verze řady V4044F nabízí hodnotu Kvs 6,0, maximální provozní tlak 8,6 bar a maximální uzavírací diferenční tlak 0,69 bar. Její kompaktní konstrukce, mosazné tělo a možnost výměny motorizované hlavice bez demontáže hydraulického těla usnadňují jak instalaci, tak následnou údržbu.

Hlavní vlastnosti Resideo V4044F1000/U

• Značka: Resideo.
• Řada: V4044F.
• Označení: V4044F1000/U.
• Typ: motorizovaný přepínací zónový ventil.
• Počet cest: 3.
• Funkce: zap/vyp, 2 polohy.
• Připojení: vnitřní závit BSPP 3/4".
• Jmenovitý průměr: DN20.
• Kvs: 6,0.
• Napájení: 230 V AC.
• Frekvence: 50 Hz.
• Návrat: pružinový.
• Pomocný kontakt: SPDT.
• Maximální provozní tlak: 8,6 bar.
• Maximální uzavírací diferenční tlak: 0,69 bar.
• Teplota média: 5 až 88 °C.
• Jmenovitá doba přestavení: přibližně 30 sekund.
• Příkon: 9,6 VA.
• Proud: přibližně 0,04 A.
• Délka kabelu: 1 m.
• Ruční ovládání: ano.
• Materiál těla: mosaz.

3cestný přepínací ventil pro hydraulické instalace

Resideo V4044F1000/U je navržen pro přepínání průtoku mezi cestami AB-A a AB-B. Na rozdíl od směšovacího ventilu je jeho hlavní funkcí směrovat vodu z jedné společné větve do jednoho ze dvou dostupných okruhů podle požadavku instalace.

Tato konfigurace umožňuje použití v topných nebo chladicích soustavách, kde je nutné automaticky přepínat průtok mezi dvěma okruhy. Může být použit například pro řízení různých zón, hydraulických okruhů nebo koncových zařízení v systémech kompatibilních s třícestným provedením.

Elektrický pohon 230 V s pružinovým návratem

Integrovaný pohon pracuje s napájením 230 V AC, 50 Hz. Jeho motorizovaný mechanismus přestaví ventil do požadované polohy při přivedení napětí a při odpojení elektrického signálu využívá pružinový návrat do klidové polohy.

Tento princip umožňuje integraci ventilu s termostaty, aquostaty a dalšími kompatibilními dvoupolohovými regulačními systémy. Resideo pro tento model uvádí přibližný příkon 9,6 VA a proud kolem 0,04 A.

Integrovaný pomocný kontakt SPDT

Hlavním rozdílem řady V4044F oproti některým verzím V4044C je přítomnost pomocného mikrospínače SPDT. Tento kontakt umožňuje využít polohu ventilu jako signál pro řízení dalších komponent instalace.

Může být použit například ke koordinaci provozu čerpadla, kotle nebo jiného zařízení poté, co ventil dokončí požadovaný pohyb. Resideo uvádí kapacitu pomocného kontaktu 2,2 A při 220–240 V AC a 50 Hz.

Vnitřní závitové připojení 3/4"

Označení V4044F1000/U používá vnitřní závit BSPP 3/4", odpovídající jmenovitému průměru DN20. Tento formát usnadňuje montáž pomocí běžných závitových spojů v topných a klimatizačních instalacích.

Model má hodnotu Kvs 6,0, která určuje jeho hydraulickou kapacitu a je třeba ji zohlednit při dimenzování instalace spolu s požadovaným průtokem a dostupným diferenčním tlakem.

Provozní tlak a hydraulická kapacita

Ventil snáší maximální statický tlak 8,6 bar. Pro tuto 3/4" variantu stanovuje Resideo maximální uzavírací diferenční tlak 0,69 bar.

Tyto hodnoty je nutné respektovat při návrhu a uvedení okruhu do provozu, aby pohon mohl správně přepínat mezi oběma cestami a zajistit odpovídající funkci po celou dobu životnosti.

Pro teplou i studenou vodu

V4044F1000/U je určen pro hydronické řízení teplé nebo studené vody v topných a chladicích systémech. Rozsah teploty média je 5 až 88 °C.

Resideo rovněž připouští použití s vodou nebo směsí vody a glykolu, které odpovídají požadavkům pro tento typ okruhů. Kvalita vody a koncentrace média musí být udržovány v mezích stanovených výrobcem.

Přestavení přibližně za 30 sekund

Ventil používá dvoupolohový pohon a přepnutí průtoku provádí v jmenovitém čase přibližně 30 sekund. Tento plynulý chod umožňuje řízený přechod mezi dvěma hydraulickými cestami.

Mechanismus je navržen pro cyklický provoz a reaguje na pokyny regulačního systému při změně požadavku na vytápění nebo chlazení.

Integrované ruční ovládání

Ventil je vybaven ruční pákou, která umožňuje ovládání mechanismu i bez elektrického napájení. Tato funkce je zvláště užitečná při plnění, vypouštění, uvádění do provozu nebo kontrole instalace.

Po obnovení napájení se mechanismus vrací k automatickému provozu řízenému pohonem a regulačním systémem.

Mosazné tělo a odolné materiály

Hydraulické tělo Resideo V4044F1000/U je vyrobeno z mosazi. Sedlo je rovněž mosazné, zatímco vřeteno je z nerezové oceli. Uzavírací prvek je z NBR a těsnění používají EPDM.

Kryt a základna pohonu jsou vyrobeny z pozinkované oceli, která poskytuje mechanickou ochranu elektrické části i ovládacího mechanismu.

Zjednodušená údržba pohonu

Konstrukce řady V4044 umožňuje vyjmout nebo vyměnit celou motorizovanou hlavici bez demontáže hydraulických připojení těla ventilu a bez vypouštění systému. Samotný motor lze také vyměnit bez odstranění hydraulického těla.

Tato vlastnost zjednodušuje údržbu v případech, kdy zásah zasahuje pouze pohon, a snižuje množství práce na potrubí instalace.

Kompaktní instalace

Resideo navrhlo řadu V4044 s kompaktní konstrukcí, která usnadňuje integraci do domácích instalací a menších komerčních systémů. Model je dodáván s připojovacím kabelem o délce 1 metru, což umožňuje jeho zapojení do regulačního obvodu.

Při montáži je nutné respektovat uspořádání cest, směr průtoku uvedený výrobcem a přípustné montážní polohy. Pohon musí být rovněž chráněn před podmínkami prostředí, které nejsou v souladu s jeho specifikací.

Použití ventilu Resideo V4044F1000/U

• Domácí topné instalace.
• Menší komerční instalace.
• Hydronické chladicí systémy.
• Řízení teplé a studené vody.
• Topné instalace rozdělené do zón.
• Automatické přepínání průtoku mezi dvěma okruhy.
• Systémy s radiátory nebo hydraulickými koncovými prvky.
• Kompatibilní aplikace s fan coily.
• Instalace vyžadující pomocný kontakt pro koordinaci dalších zařízení.

Technické údaje Resideo V4044F1000/U

• Výrobce: Resideo.
• Řada: V4044F.
• Označení: V4044F1000/U.
• Aplikace: hydronické řízení.
• Typ: motorizovaný přepínací zónový ventil.
• Počet cest: 3.
• Ovládání: 2 polohy, zap/vyp.
• Konfigurace průtoku: AB-A / AB-B.
• Připojení: vnitřní BSPP.
• Rozměr: 3/4".
• Jmenovitý průměr: DN20.
• Kvs: 6,0.
• Cv: 7,0.
• Napájení: 230 V AC.
• Frekvence: 50 Hz.
• Příkon: 9,6 VA.
• Proud: 0,04 A.
• Návrat: pružinový.
• Pomocný kontakt: SPDT.
• Kapacita pomocného kontaktu: 2,2 A při 220–240 V AC, 50 Hz.
• Maximální statický tlak: 8,6 bar.
• Maximální uzavírací diferenční tlak: 0,69 bar.
• Teplota média: 5–88 °C.
• Maximální okolní teplota: 52 °C.
• Relativní provozní vlhkost: 5–95 %, bez kondenzace.
• Jmenovitá doba přestavení: 30 sekund.
• Délka kabelu: 1 m.
• Materiál těla: mosaz.
• Materiál sedla: mosaz.
• Materiál vřetene: nerezová ocel.
• Uzavírací prvek: NBR.
• Těsnění: EPDM.
• Kryt a základna pohonu: pozinkovaná ocel.
• Ruční otevření: ano.

Automatické řízení průtoku mezi dvěma okruhy

Motorizovaný ventil Resideo V4044F1000/U, 3cestný a 3/4", spojuje v jednom celku přepínací ventil, elektrický pohon na 230 V, pružinový návrat a pomocný kontakt SPDT. Jeho Kvs 6,0 a vnitřní závitová připojení usnadňují integraci do topných a chladicích systémů, které potřebují automaticky přepínat průtok mezi dvěma větvemi.

Možnost ručního ovládání a výměny motorizované hlavice bez demontáže hydraulického těla usnadňuje uvedení do provozu i údržbu. Pro správnou funkci je nutné dodržet tlakové, teplotní, elektrické a montážní podmínky stanovené společností Resideo.
