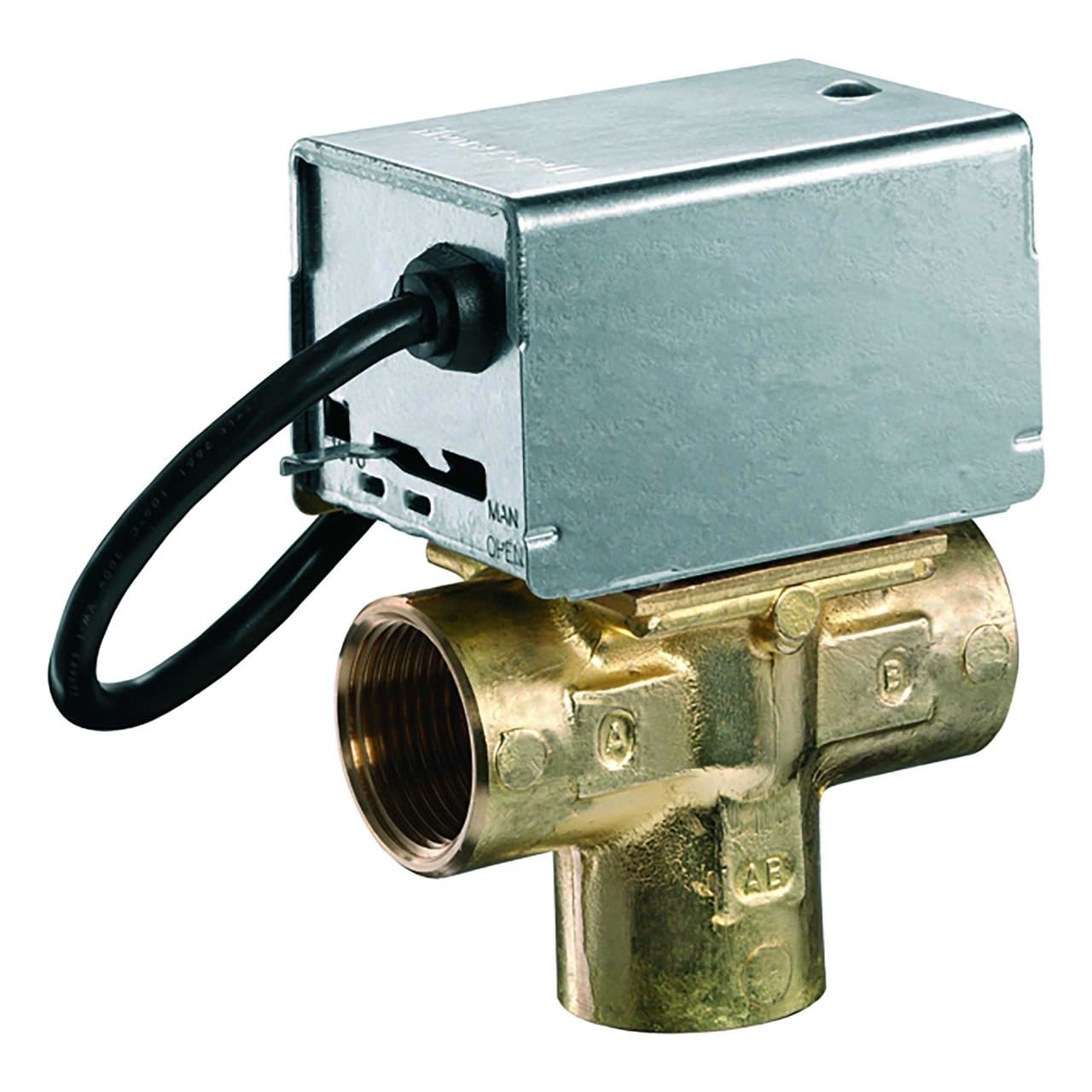

Motorický třícestný zónový ventil 3/4"

Motorizovaný zónový ventil Resideo V4044C1189/U je přepínací ventil se 3 cestami a vnitřními závitovými připojeními 3/4", určený pro automatické řízení rozvodu vody v topných a chladicích soustavách. Je vybaven elektrickým pohonem na 230 V / 50 Hz s pružinovým návratem a pracuje v režimu zap/vyp, takže umožňuje přesměrování průtoku mezi dvěma hydraulickými okruhy.

Tato varianta nabízí Kvs 6,0 a umožňuje maximální diferenční tlak 0,69 bar. Mosazné těleso, přímé napájení 230 V a automatický provoz z něj činí řešení vhodné zejména pro vodní vytápění, přípravu teplé užitkové vody a další hydronické instalace, kde je nutné volit mezi dvěma cirkulačními cestami.

Hlavní vlastnosti Resideo V4044C1189/U

• Značka: Resideo.
• Série: V4044C.
• Označení: V4044C1189/U.
• Typ: motorizovaný zónový přepínací ventil.
• Počet cest: 3.
• Funkce: zap/vyp.
• Připojení: vnitřní závit 3/4".
• Jmenovitý průměr: DN20.
• Kvs: 6,0.
• Maximální diferenční tlak: 0,69 bar.
• Maximální provozní tlak série: 8,6 bar.
• Napájení: 230 V AC.
• Frekvence: 50 Hz.
• Ovládání: ON/OFF pomocí signálu SPST.
• Návrat: pružinový.
• Teplota média: 5 až 88 °C.
• Těleso: mosaz.
• Pomocný kontakt: není součástí verze V4044C.

3cestný přepínací ventil

V4044C1189/U je navržen pro přesměrování průtoku. Jeho společné připojení umožňuje směrovat vodu do jednoho nebo druhého ramene systému podle polohy pohonu, což umožňuje automatizovat volbu mezi dvěma hydraulickými okruhy.

Tato konfigurace je užitečná například v instalacích, kde jeden zdroj tepla střídavě zásobuje topný okruh nebo okruh určený pro přípravu teplé užitkové vody. Lze ji použít i v dalších kompatibilních hydronických systémech, které vyžadují automatický výběr jedné ze dvou cest.

Připojení 3/4" a Kvs 6,0

Označení V4044C1189/U odpovídá verzi s vnitřními závitovými připojeními 3/4". Její hydraulická kapacita je definována hodnotou Kvs 6,0, kterou je třeba při dimenzování instalace zohlednit spolu s požadovaným průtokem a dostupnou tlakovou ztrátou.

Resideo pro tuto variantu uvádí maximální diferenční tlak 0,69 bar. Dodržení tohoto limitu je důležité pro správné přepínání mezi jednotlivými polohami.

Elektrický pohon na 230 V

Ventil je vybaven pohonem určeným pro napájení 230 V AC / 50 Hz. Jeho systém zap/vyp umožňuje ovládání pomocí termostatů, aquastatů nebo jiných zařízení kompatibilních se signálem ON/OFF.

Pohon elektricky přestavuje ventil do jedné z pracovních poloh a při výpadku napájení se vrací pomocí mechanického pružinového návratu. Toto řešení zajišťuje definovanou klidovou polohu bez nutnosti trvalého napájení motoru pro návrat.

Ovládání ON/OFF s pružinovým návratem

Řada V4044 používá dvoupolohový mechanismus. Při požadavku pohon přestaví vnitřní prvek a změní směr proudění vody. Po odpojení napájení pružina vrátí ventil do výchozí polohy.

Tento způsob provozu je vhodný pro aplikace, kde není potřeba plynulá regulace průtoku, ale úplné přepnutí mezi dvěma okruhy.

Bez integrovaného pomocného kontaktu

Verze V4044C neobsahuje pomocný koncový mikrospínač. Resideo tuto řadu odlišuje od ventilů V4044F, které pomocný kontakt pro signalizaci nebo elektrickou koordinaci s čerpadly, kotli či jinými zařízeními mají.

Proto je V4044C1189/U vhodný pro instalace, kde je potřeba pouze hydraulicky řídit přesměrování vody pomocí pohonu, bez dodatečného elektrického signálu souvisejícího s koncovou polohou ventilu.

Mosazné těleso pro hydronické instalace

Těleso ventilu je vyrobeno z mosazi, materiálu běžně používaného v hydraulických prvcích pro topné a klimatizační soustavy. Kompaktní konstrukce umožňuje spojit přepínací těleso a elektrický pohon do jednoho celku.

Resideo uvádí rozsah teploty média 5 až 88 °C, vhodný pro řadu aplikací vodního vytápění a chlazení v mezích stanovených výrobcem.

Maximální provozní tlak 8,6 bar

Řada V4044 je navržena pro práci s maximálním provozním tlakem 8,6 bar. V případě V4044C1189/U je diferenční tlakový limit uvedený společností Resideo 0,69 bar.

Oba parametry je nutné ověřit při hydraulickém návrhu, protože vyšší než povolený diferenční tlak může ovlivnit správné přestavení a uzavření ventilu.

Ruční ovládání

Konstrukce řady V4044 obsahuje ruční ovládací mechanismus, který umožňuje ovládat ventil i bez elektrického napájení. Tato funkce je praktická při uvádění do provozu, plnění, vypouštění nebo kontrole instalace.

Po obnovení elektrického provozu pracuje mechanismus opět automaticky podle pokynů řídicího systému.

Zjednodušená údržba

Řada V4044 je navržena tak, aby usnadnila servisní zásahy. Resideo uvádí, že motorizovanou hlavici lze demontovat nebo vyměnit bez odpojení hydraulických připojení tělesa a bez vypouštění okruhu, pokud se zásah týká pouze pohonu.

Motor lze rovněž vyměnit při zachování instalovaného tělesa ventilu, což zkracuje dobu potřebnou pro některé opravy a omezuje zásahy do potrubí.

Běžné aplikace

Motorizovaný ventil Resideo V4044C1189/U lze použít v různých automatických hydronických systémech, mimo jiné:

• Domácí topné instalace.
• Ústřední vytápění.
• Instalace s přípravou teplé užitkové vody.
• Přepínání mezi vytápěním a akumulací TUV.
• Hydraulické okruhy rozdělené do dvou větví.
• Menší komerční instalace.
• Systémy klimatizace s vodou.
• Aplikace vyžadující třícestný přepínací ventil.

Rozdíl mezi řadami V4044C a V4044F

V rámci řady třícestných zónových ventilů Resideo existují různé konfigurace. V4044C1189/U nabízí ovládání zap/vyp na 230 V a pružinový návrat, ale nemá pomocný kontakt.

Varianta V4044F1000/U sdílí připojení 3/4", Kvs 6,0 a maximální diferenční tlak 0,69 bar, ale navíc obsahuje pomocný mikrospínač SPDT. Tento rozdíl je třeba zohlednit, pokud elektrické schéma instalace vyžaduje potvrzení polohy ventilu nebo ovládání dalších zařízení pomocí koncového kontaktu.

Technické údaje Resideo V4044C1189/U

• Výrobce: Resideo.
• Řada: V4044C.
• Označení: V4044C1189/U.
• Použití: hydronické řízení.
• Typ ventilu: motorizovaný přepínací.
• Počet cest: 3.
• Typ ovládání: zap/vyp.
• Ovládací signál: ON/OFF SPST.
• Připojení: vnitřní závit.
• Velikost: 3/4".
• Jmenovitý průměr: DN20.
• Kvs: 6,0.
• Maximální diferenční tlak: 0,69 bar.
• Maximální provozní tlak: 8,6 bar.
• Napájení: 230 V AC.
• Frekvence: 50 Hz.
• Návrat: pružinový.
• Teplota média: 5–88 °C.
• Těleso: mosaz.
• Připojení: vnitřní závitové.
• Pomocný kontakt: ne.
• Ruční ovládání: ano.
• Vyměnitelná motorizovaná hlavice: ano.

Automatické řízení průtoku mezi dvěma okruhy

Resideo V4044C1189/U se 3 cestami a 3/4" umožňuje automatizovat rozvod vody mezi dvěma větvemi pomocí jednoduchého a spolehlivého systému zap/vyp. Kvs 6,0, mosazné těleso, napájení 230 V a pružinový návrat usnadňují jeho začlenění do topných a klimatizačních instalací, které vyžadují motorizovaný přepínací ventil.

Pro správnou funkci je nutné zejména dodržet maximální diferenční tlak 0,69 bar, teplotní rozsah 5 až 88 °C a pokyny pro zapojení, orientaci a údržbu stanovené společností Resideo.
