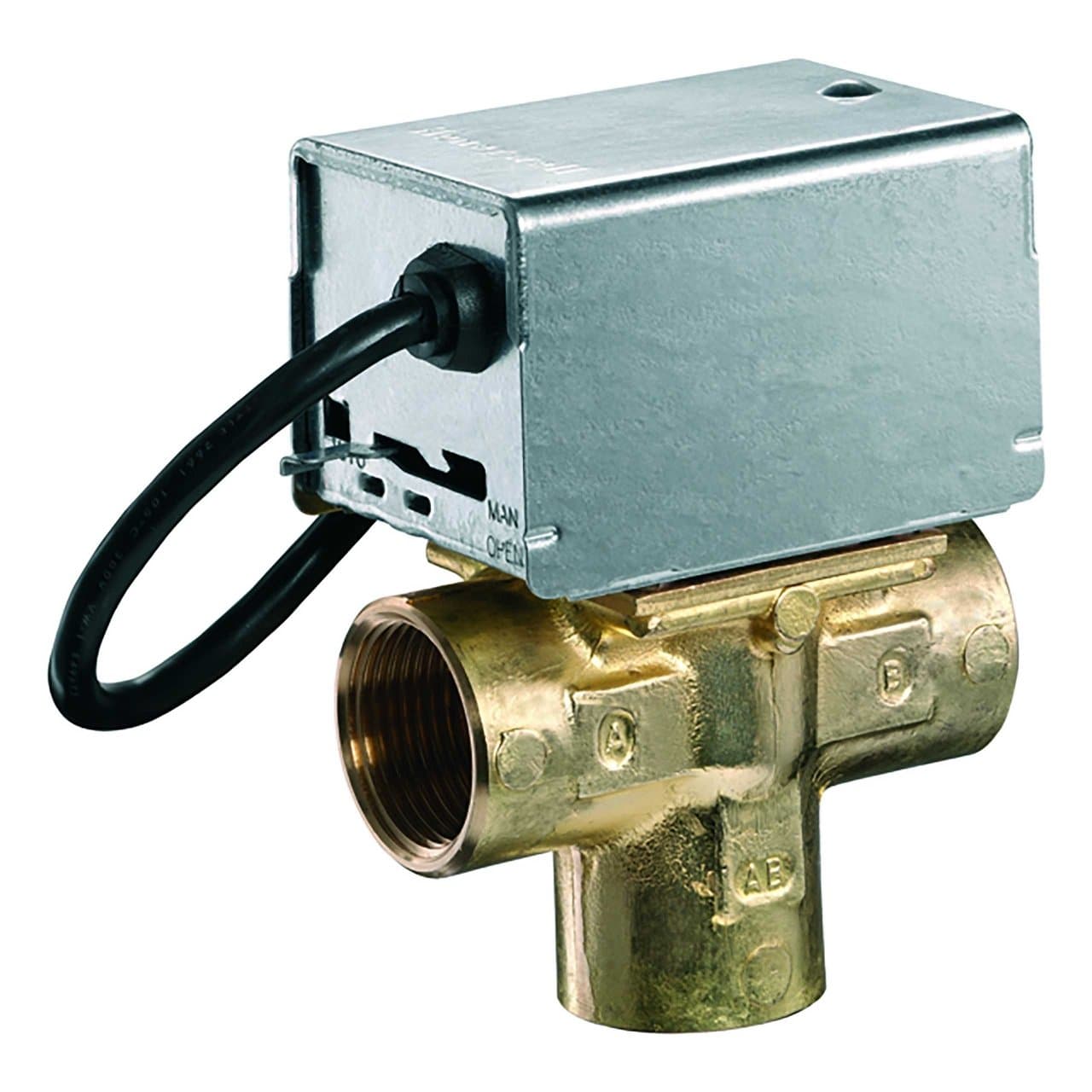

3cestný motorizovaný zónový ventil 1"

Motorizovaný zónový ventil Resideo V4044C1312/U je 3cestný přepínací ventil s vnitřními závitovými připojeními 1", určený k automatickému směrování průtoku vody mezi dvěma okruhy v topných soustavách a systémech přípravy teplé užitkové vody. Pracuje pomocí elektrického pohonu na 230 V / 50 Hz s pružinovým návratem a nabízí Kvs 8,1, což z něj činí kompaktní řešení pro domácí hydraulické instalace i menší komerční aplikace.

Tato verze řady V4044C pracuje v režimu zapnuto/vypnuto a má mosazné těleso určené pro teploty média mezi 5 a 88 °C. Pro provedení 1" uvádí Resideo maximální diferenční tlak 0,55 bar, zatímco maximální provozní tlak řady je 8,6 bar.

Hlavní vlastnosti Resideo V4044C1312/U

• Značka: Resideo.
• Řada: V4044C.
• Označení: V4044C1312/U.
• Typ: motorizovaný zónový přepínací ventil.
• Počet cest: 3.
• Provoz: zapnuto/vypnuto.
• Připojení: vnitřní závit 1".
• Jmenovitá světlost: DN25.
• Kvs: 8,1.
• Napájení: 230 V AC.
• Frekvence: 50 Hz.
• Řídicí signál: SPST.
• Návrat: pružinový.
• Maximální provozní tlak: 8,6 bar.
• Maximální diferenční tlak: 0,55 bar.
• Teplota média: 5 až 88 °C.
• Okolní teplota: 5 až 50 °C.
• Těleso ventilu: mosaz.
• Kryt a základna pohonu: pozinkovaná ocel.
• Délka kabelu: 1 000 mm.

Motorizovaný 3cestný přepínací ventil

V4044C1312/U je navržen tak, aby přesměrovával průtok do jednoho ze dvou okruhů. Na rozdíl od směšovacího ventilu je jeho funkce zaměřena na volbu jednoho nebo druhého hydraulického směru, což umožňuje automaticky řídit rozdělení vody podle potřeb instalace.

Resideo uvádí, že řada V4044C může být použita pro řízení průtoku mezi okruhy vytápění a teplé užitkové vody v plně čerpaných centrálních systémech. Ventil propouští médium vždy pouze do jedné zón y, což usnadňuje prioritizaci nebo automatický výběr mezi různými okruhy.

Vnitřní závitové připojení 1"

Označení V4044C1312/U odpovídá konkrétně variantě s připojením 1". Vnitřní závit usnadňuje integraci do běžných hydraulických instalací pomocí kompatibilních armatur.

Pro tuto velikost Resideo stanovuje Kvs 8,1, což je hydraulický průtokový parametr ventilu, který je třeba zohlednit spolu s návrhovým průtokem a dostupnou tlakovou ztrátou v instalaci.

Maximální diferenční tlak 0,55 bar

Varianta 1" umožňuje maximální diferenční tlak 0,55 bar. Tato hodnota určuje maximální rozdíl tlaku na ventilu v rámci provozních podmínek stanovených výrobcem.

Maximální provozní tlak uvedený pro řadu V4044 je 8,6 bar. Obě hodnoty je nutné ověřit při hydraulickém dimenzování, aby ventil mohl správně provádět přepínání a návrat.

Elektrický pohon na 230 V

Pohon pracuje s napájením 230 V AC / 50 Hz, což je běžná konfigurace v domácích topných soustavách. Ovládání je typu zapnuto/vypnuto pomocí signálu SPST.

Jakmile pohon dostane napájení, motor přestaví ventil do příslušné polohy. Po odpojení napětí návratová pružina vrátí mechanismus zpět do klidové polohy.

Pružinový návrat

Systém mechanického návratu umožňuje, aby ventil po ztrátě napájení automaticky zaujal definovanou polohu. Podle dokumentace Resideo pro řadu V4044C se ventil elektricky přestavuje směrem k portu A a pomocí pružiny se vrací směrem k portu B.

Výrobce uvádí přibližně 18 sekund pro motorizovaný přesun k portu A a asi 8 sekund pro návrat pružinou k portu B.

Ovládání zapnuto/vypnuto

Resideo V4044C1312/U pracuje pomocí jednoduchého systému ON/OFF neboli zapnuto/vypnuto. To umožňuje jeho řízení termostaty, aquastaty nebo jinými regulačními prvky kompatibilními s požadovaným signálem pro pohon.

Tento způsob provozu je obzvlášť vhodný tam, kde je třeba pouze zvolit mezi dvěma hydraulickými cestami bez proporcionální regulace průtoku.

Bez integrovaného pomocného kontaktu

Řada V4044C odpovídá verzím bez integrovaného pomocného mikrospínače. Resideo tyto ventily odlišuje od řady V4044F, která pomocný kontakt pro signalizaci nebo řízení dalších zařízení obsahuje.

Z tohoto důvodu je V4044C1312/U vhodná zejména pro instalace, kde je potřeba pouze hydraulické přepínání mezi dvěma okruhy, bez dodatečného elektrického signálu koncové polohy.

Pro vodu a směsi vody s glykolom

Ventil je vhodný pro práci s vodou a směsmi vody s glykolom kompatibilními s požadavky uvedenými společností Resideo a s podmínkami stanovenými normou VDI 2035.

Povolený teplotní rozsah média je 5 až 88 °C, takže jej lze použít jak v topných okruzích, tak v dalších hydronických systémech pracujících v tomto rozsahu.

Mosazné těleso

Hydraulické těleso je vyrobeno z mosazi, která poskytuje mechanickou odolnost pro běžný provoz v topných systémech. Kryt a základna pohonu jsou z pozinkované oceli, která chrání elektrický a ovládací mechanismus.

Konstrukce spojuje těleso ventilu a motorizovaný pohon do jednoho celku, což zjednodušuje montáž do nových instalací i při výměně kompatibilního ventilu.

Oblasti použití V4044C1312/U

Tento přepínací ventil lze použít v instalacích, kde je nutné automaticky zvolit jeden ze dvou hydraulických okruhů. Mezi běžné aplikace patří:

• Domácí topné systémy.
• Instalace vytápění a přípravy TUV.
• Přepínání mezi topným okruhem a zásobníkem teplé vody.
• Hydraulické instalace rozdělené do dvou okruhů.
• Plně čerpané centrální systémy.
• Menší komerční klimatizační instalace.
• Aplikace s vodou nebo kompatibilními směsmi vody a glykolu.

Funkce mezi porty A a B

V4044 je přepínací ventil, který využívá společný vstup k nasměrování průtoku do jednoho ze dvou dalších portů. Když pohon změní polohu, průtok vody se přepne mezi oběma cestami, čímž se zabrání současnému zásobování obou zón v aplikacích, pro které je ventil určen.

Tento princip je zvláště užitečný v systémech s prioritou teplé užitkové vody nebo tam, kde má jeden zdroj střídavě zásobovat různé části instalace.

Instalace a údržba

Ventil musí být instalován s ohledem na označení a uspořádání portů uvedené společností Resideo. Je také nutné respektovat směr průtoku, povolenou polohu pohonu a prostor potřebný pro budoucí údržbu.

Výrobce nabízí motory, ovládací hlavy a servisní sady určené pro rodinu V4044, což usnadňuje výměnu některých komponent bez nutnosti vždy měnit celý komplet.

Pro zajištění správné funkce je nutné dodržet limity teploty, statického tlaku a diferenčního tlaku, stejně jako elektrické zapojení uvedené v pokynech výrobce.

Technické údaje Resideo V4044C1312/U

• Výrobce: Resideo.
• Řada: V4044C.
• Označení: V4044C1312/U.
• Produkt: motorizovaný zónový ventil.
• Konfigurace: 3cestný.
• Hydraulická funkce: přepínací.
• Ovládání: zapnuto/vypnuto.
• Vstupní signál: SPST.
• Připojení: vnitřní závit.
• Velikost: 1".
• DN: 25.
• Kvs: 8,1.
• Maximální diferenční tlak: 0,55 bar.
• Maximální provozní tlak: 8,6 bar.
• Napájecí napětí: 230 V AC.
• Frekvence: 50 Hz.
• Návrat: pružinový.
• Přibližná doba přestavení směrem k portu A: 18 sekund.
• Přibližná doba návratu směrem k portu B: 8 sekund.
• Teplota média: 5–88 °C.
• Okolní teplota: 5–50 °C.
• Médium: voda nebo směs vody a glykolu dle podmínek výrobce.
• Materiál tělesa: mosaz.
• Kryt pohonu: pozinkovaná ocel.
• Základna pohonu: pozinkovaná ocel.
• Délka kabelu: 1 000 mm.
• Pomocný kontakt: není součástí verze V4044C.

3cestný ventil pro vytápění a TUV

Resideo V4044C1312/U kombinuje závitové připojení 1", Kvs 8,1, elektrický pohon 230 V a pružinový návrat pro automatické řízení průtoku mezi dvěma okruhy. Jeho přepínací konfigurace je obzvlášť vhodná pro systémy, kde je nutné střídat vytápění a přípravu teplé užitkové vody.

Mosazné těleso a provoz zapnuto/vypnuto poskytují jednoduché řešení pro automatizaci rozdělení vody. Pro dosažení požadovaných parametrů je nutné správně dimenzovat okruh a dodržet maximální diferenční tlak 0,55 bar i ostatní instalační podmínky stanovené společností Resideo.
