3cestný motorický zónový ventil 1"

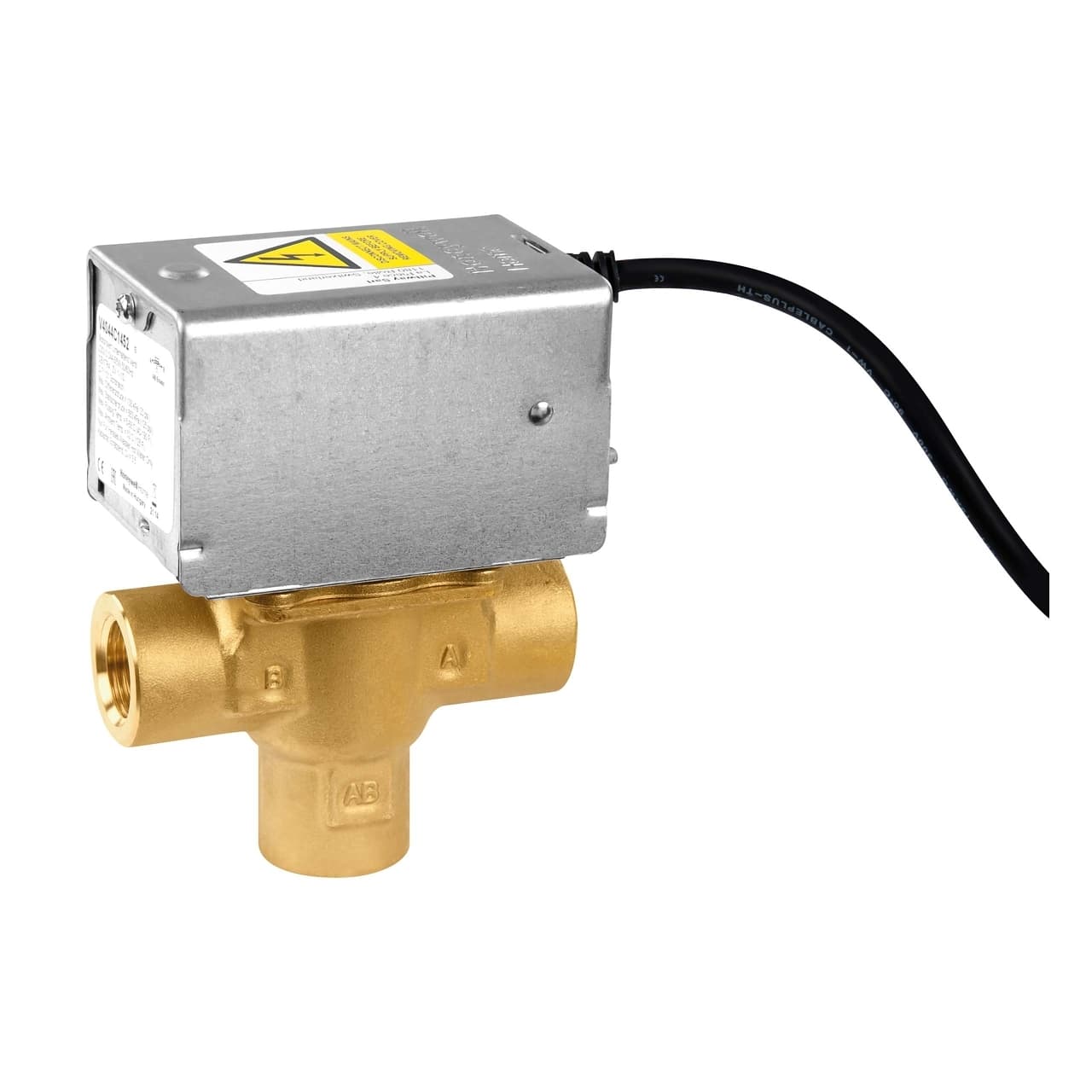

Motorizovaný zónový ventil Resideo V4044F1034/U je přepínací ventil se 3 cestami a vnitřním závitovým připojením 1" (DN25), určený pro řízení průtoku teplé nebo studené vody v topných a chladicích soustavách. Je vybaven elektrickým pohonem na 230 V, pružinovým návratem a pomocným kontaktem SPST, což umožňuje automaticky řídit cirkulaci mezi jednotlivými větvemi hydraulické instalace.

Tento model patří do řady V4044F značky Resideo a je zvláště vhodný pro domácí instalace a menší komerční aplikace. Jeho mosazné tělo, dvoupolohové ovládání a kompaktní konstrukce usnadňují integraci do hydronických systémů klimatizace, vytápění a chlazení.

Hlavní vlastnosti ventilu Resideo V4044F1034/U

• Typ: motorizovaný zónový přepínací ventil se 3 cestami.
• Připojení: vnitřní závit 1".
• Jmenovitý průměr: DN25.
• Napájení: 230 V AC, 50 Hz.
• Ovládání: elektrické dvoupolohové s pružinovým návratem.
• Hodnota Kvs: 8,1.
• Maximální provozní tlak: 8,6 bar.
• Maximální uzavírací diferenční tlak: 0,55 bar.
• Pomocný kontakt: SPST.
• Teplota média: od 5 do 88 °C.
• Maximální okolní teplota: 50 °C.
• Materiál těla: mosaz.
• Kryt a základna pohonu: pozinkovaná ocel.
• Označení: V4044F1034/U.

Automatické řízení průtoku v topných a chladicích instalacích

Resideo V4044F1034/U je navržen pro automatické přepínání průtoku mezi větvemi AB-A a AB-B. Umožňuje tak směrovat vodu do různých okruhů podle požadavků instalace, což je vhodné pro zónové vytápění, hydronickou klimatizaci a další aplikace, kde je nutné automaticky zvolit jednu ze dvou hydraulických cest.

Jeho dvoupolohová funkce zjednodušuje řízení instalace: elektrický signál aktivuje motor ventilu a pružinový návrat zajistí automatické vrácení do příslušné polohy po odpojení napájení.

Připojení 1" a kapacita Kvs 8,1

Ventil je vybaven vnitřními závitovými připojeními 1", odpovídajícími DN25, což je běžný rozměr v hydraulických okruzích vytápění a chlazení. Hodnota průtoku Kvs 8,1 umožňuje použití v instalacích vyžadujících vyšší průtočnou kapacitu v rámci hydraulických limitů stanovených výrobcem.

Maximální provozní tlak uvedený společností Resideo je 8,6 bar, zatímco maximální diferenční tlak pro uzavření činí 0,55 bar.

Motorizovaný pohon 230 V s pružinovým návratem

Pohon pracuje s napájením 230 V AC při 50 Hz a využívá systém pružinového návratu. Ventil je určen pro cyklický provoz a přepíná mezi dvěma polohami podle pokynů řídicího systému.

Mechanismus navíc obsahuje ruční ovládání, které je užitečné pro nastavení ventilu při montáži, kontrole nebo v případě výpadku napájení.

Integrovaný pomocný kontakt SPST

Jednou z odlišujících vlastností verze V4044F je integrovaný pomocný koncový kontakt SPST. Tento kontakt umožňuje koordinovat činnost ventilu s dalšími zařízeními v instalaci, například s kotlem, oběhovým čerpadlem nebo jinými součástmi řídicího systému.

Ventil tak může být součástí regulačních systémů, kde je nutné elektricky potvrdit určitou polohu před aktivací dalšího prvku instalace.

Odolná konstrukce pro hydronické instalace

Hydraulické tělo Resideo V4044F1034/U je vyrobeno z mosazi, zatímco kryt a základna pohonu jsou z pozinkované oceli. Vřeteno je z nerezové oceli a vnitřní těsnicí prvky zahrnují elastomerní materiály přizpůsobené provozu ve vodních okruzích.

Ventil lze používat s vodou nebo směsmi vody a glykolu kompatibilními se specifikacemi uvedenými společností Resideo a normou VDI 2035. Rozsah teploty média je od 5 do 88 °C, takže jej lze použít jak v topných, tak v chladicích okruzích.

Jednodušší údržba

Konstrukce řady V4044 je navržena tak, aby usnadnila instalaci i údržbu. Resideo uvádí, že motorizovanou část lze vyměnit bez demontáže hydraulických připojení těla ventilu a bez úplného vypuštění okruhu, což snižuje zásah potřebný při servisních pracích.

Díky kompaktnímu provedení je navíc instalace snadná v technických místnostech, instalačních skříních a dalších prostorech s omezeným místem.

Aplikace zónového ventilu Resideo V4044F1034/U

Tento motorizovaný ventil se 3 cestami je určen pro hydronické řízení v různých typech instalací, mimo jiné:

• Domácí topné instalace.
• Zónové topné systémy.
• Vodní chladicí okruhy.
• Hydronické klimatizační systémy.
• Menší komerční instalace.
• Řízení a přepínání teplé nebo studené vody mezi dvěma okruhy.
• Instalace, kde je nutné koordinovat ventil s čerpadlem, kotlem nebo jiným zařízením pomocí pomocného kontaktu.

Technické údaje Resideo V4044F1034/U

• Značka: Resideo.
• Řada: V4044F.
• Označení: V4044F1034/U.
• Typ ventilu: přepínací zónový ventil.
• Počet cest: 3.
• Typ ovládání: 2 polohy.
• Velikost připojení: 1".
• Jmenovitý průměr: DN25.
• Typ připojení: vnitřní závit BSPP.
• Kvs: 8,1.
• Cv: 9,5.
• Napájení: 230 V AC.
• Frekvence: 50 Hz.
• Pomocný kontakt: ano.
• Typ pomocného kontaktu: SPST.
• Návrat: pružinový.
• Ruční ovládání: ano.
• Maximální provozní tlak: 8,6 bar.
• Maximální uzavírací diferenční tlak: 0,55 bar.
• Minimální teplota média: 5 °C.
• Maximální teplota média: 88 °C.
• Maximální okolní teplota: 50 °C.
• Materiál těla: mosaz.
• Materiál vřetene: nerezová ocel.
• Materiál koule: NBR.
• Materiál těsnění: EPDM.
• Kompatibilní média: voda a směsi voda-glykol podle podmínek uvedených výrobcem.

3cestný ventil pro zónovou regulaci

Díky kombinaci připojení DN25 1", Kvs 8,1, napájení 230 V, pružinového návratu a pomocného kontaktu umožňuje Resideo V4044F1034/U automatizovat rozvod vody v topných a chladicích instalacích. Jeho třícestná konfigurace usnadňuje přepínání mezi dvěma okruhy, zatímco pomocný kontakt umožňuje integraci s dalšími součástmi klimatizačního systému.

Pro správnou funkci ventilu je nutné dodržet směr proudění, montážní polohy, tlakové a teplotní limity a pokyny pro elektrické zapojení stanovené společností Resideo.
