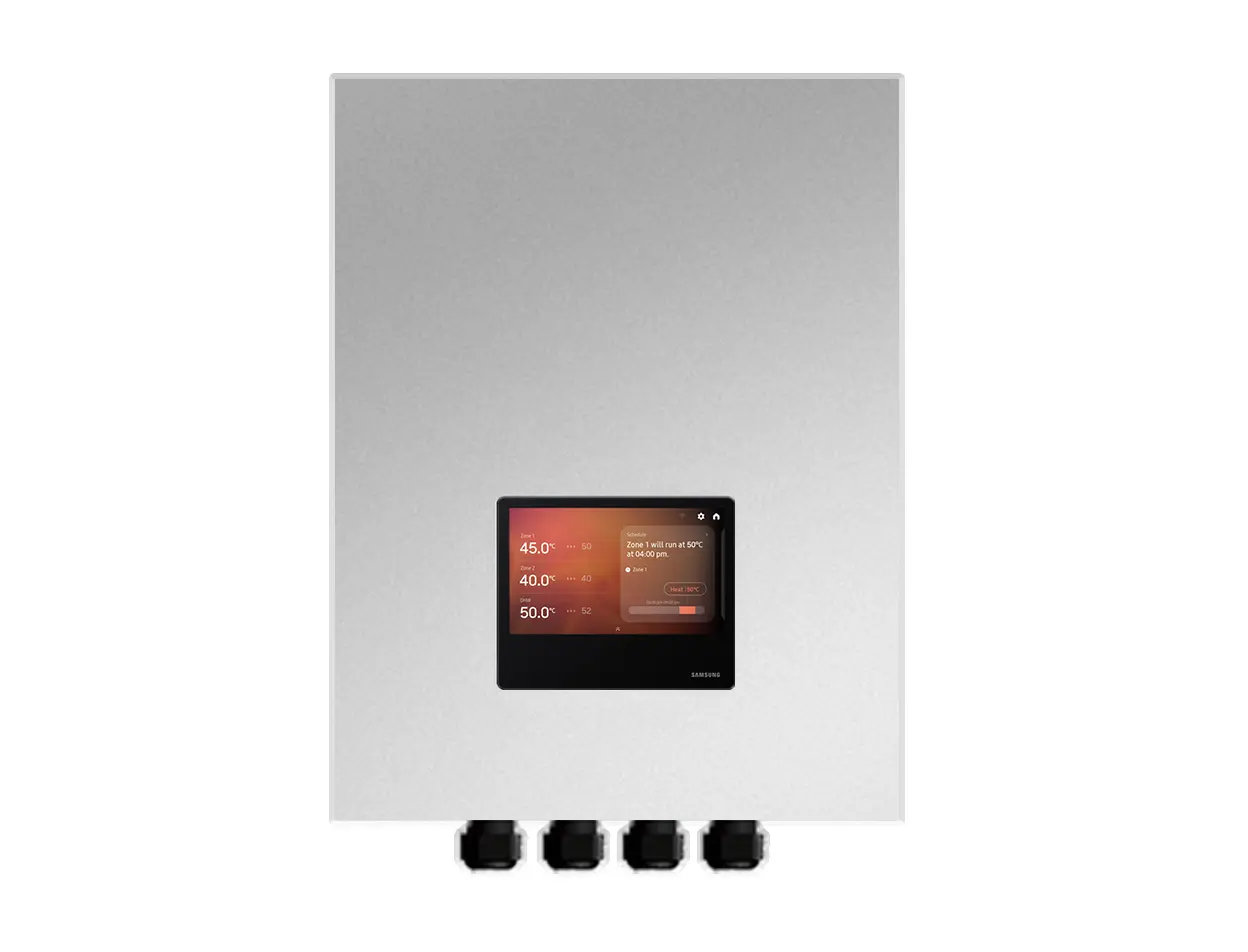

Kaskádový regulátor Samsung MCM-D3E0N

Řídicí jednotka v kaskádě Samsung MCM-D3E0N je navržena pro správu instalací tvořených několika tepelnými čerpadly vzduch-voda Samsung EHS Mono z jednoho řídicího systému. Umožňuje připojit mezi 2 a 8 venkovních jednotek a dosáhnout celkového výkonu až 128 kW, čímž nabízí řešení vhodné zejména pro vícegenerační domy, komerční budovy, společné instalace a projekty s vysokými nároky na vytápění, chlazení a přípravu teplé užitkové vody.

Řídicí jednotka automaticky rozděluje tepelnou poptávku mezi připojená tepelná čerpadla a v každém okamžiku spouští pouze takový počet jednotek, který je nezbytný. Součástí je také 7palcový dotykový displej AI Home, WiFi připojení, integrace se Samsung SmartThings, monitorování energie a řízení až dvou topných zón.

Kaskádové řízení až 8 tepelných čerpadel Samsung EHS

Hlavní funkcí Samsung MCM-D3E0N je koordinace několika venkovních jednotek EHS Mono tak, aby pracovaly jako jedna tepelná instalace.

Systém podporuje maximálně 8 tepelných čerpadel připojených k jedné řídicí jednotce. Samsung počítá s instalacemi s jednotkami stejného výkonu i s kombinacemi různých výkonů, pokud patří do stejného kompatibilního typu produktu.

Se osmi jednotkami o výkonu 16 kW může instalace dosáhnout celkového výkonu až 128 kW, což umožňuje využít technologii tepelných čerpadel Samsung v projektech s výrazně vyššími tepelnými nároky než u samostatné rezidenční instalace.

Automatické řízení podle tepelné poptávky

Řídicí jednotka průběžně analyzuje potřeby vytápění, chlazení a přípravy teplé užitkové vody v instalaci a přizpůsobuje počet tepelných čerpadel, která mají zůstat aktivní.

Když poptávka roste, systém může postupně zapojovat další jednotky do provozu. Když klesá, snižuje počet aktivních čerpadel, aby se zbytečně nepoužívala nepotřebná zařízení.

Tato strategie umožňuje pracovat s výkonem přizpůsobeným skutečné potřebě budovy a efektivněji využívat instalaci složenou z několika tepelných čerpadel.

Vyrovnávání provozních hodin

Samsung MCM-D3E0N také řídí rozdělení provozních hodin mezi venkovní jednotky.

Pro vyrovnání jejich využití může řídicí jednotka přednostně spouštět jednotku s nejnižším počtem provozních hodin a zastavovat tu s nejvyšší dobou provozu.

Tato logika umožňuje rozložit práci mezi jednotlivá tepelná čerpadla v kaskádě místo toho, aby stále pracovaly stejné jednotky.

Kontinuální provoz při poruše jedné jednotky

Kaskádová instalace navíc poskytuje vyšší kontinuitu provozu. Pokud se u jednoho tepelného čerpadla objeví porucha, systém dokáže identifikovat postiženou jednotku a pokračovat v provozu se zbývajícími dostupnými zařízeními.

Jednotlivá porucha tak nemusí znamenat úplné odstavení celé tepelné instalace, což je zvláště důležité v budovách s trvalou potřebou vytápění nebo TUV.

Vytápění, chlazení a příprava teplé užitkové vody

Kaskádová řídicí jednotka je připravena spravovat různé tepelné potřeby v rámci instalace Samsung EHS:

• Vytápění.
• Chlazení.
• Výroba teplé užitkové vody (TUV).
• Řízení dvou topných zón.

To umožňuje použít stejný řídicí systém v projektech, které kombinují klimatizaci a výrobu teplé vody pomocí několika tepelných čerpadel vzduch-voda.

Řízení dvou topných zón

MCM-D3E0N podporuje správu dvou nezávislých zón, což usnadňuje vytváření instalací s různými hydraulickými okruhy nebo rozdílnými teplotními požadavky.

Řídicí jednotka může ovládat zónová čerpadla a směšovací ventily a koordinovat hydraulický provoz instalace podle navrženého schématu.

Tato možnost je obzvlášť užitečná v systémech, které kombinují například podlahové vytápění s jinými otopnými tělesy nebo zóny budovy s odlišnými provozními podmínkami.

7palcový dotykový displej AI Home

Řídicí jednotka je vybavena 7palcovým dotykovým displejem AI Home, který poskytuje grafické rozhraní pro správu a dohled nad instalací.

Na displeji lze zobrazit provozní informace, teploty, provozní režimy, časové programy a různé parametry související se systémem EHS.

Rozhraní umožňuje soustředit řízení instalace tvořené několika tepelnými čerpadly a různými hydraulickými okruhy na jedno místo.

Integrované WiFi a Samsung SmartThings

MCM-D3E0N obsahuje WiFi připojení a lze jej integrovat do ekosystému Samsung SmartThings.

Pomocí účtu Samsung a kompatibilního WiFi připojení může uživatel zaregistrovat instalaci ve SmartThings a využívat připojené funkce dohledu a ovládání.

Samsung pro tuto řídicí jednotku specifikuje použití WiFi sítí o frekvenci 2,4 GHz.

Monitorování spotřeby energie

Systém umožňuje zobrazovat informace související se spotřebou energie instalace a připojených venkovních jednotek.

Monitorování usnadňuje analýzu provozu kaskádového systému a kontrolu rozdělení poptávky mezi jednotlivá tepelná čerpadla.

Při připojení ke SmartThings lze navíc využívat funkce zobrazení a energetického nastavení kompatibilní s instalací.

Časové programování

Řídicí jednotka umožňuje nastavit provozní programy tak, aby systém odpovídal časovým rozvrhům a tepelným potřebám budovy.

Lze definovat provozní období a požadované hodnoty, aby se omezil zbytečný provoz klimatizace v době, kdy určité zóny nebo zařízení nepotřebují službu.

Režim Mimo domov

Mezi její funkce patří režim Mimo domov, určený k udržování vytápění na snížené teplotě během období nepřítomnosti.

Tato funkce je užitečná pro udržení minimálních podmínek v budově bez použití stejné úrovně komfortu jako v běžném období obsazenosti.

Tichý režim

Systém disponuje také tichým režimem, který umožňuje přizpůsobit provoz tepelných čerpadel v situacích, kdy je třeba snížit hlukový dopad instalace.

Jeho dostupnost a chování závisí na připojených venkovních jednotkách EHS a na konfiguraci provedené při uvedení do provozu.

Řízení fotovoltaiky a Smart Grid

Řídicí jednotka nabízí funkce související s PV Ready a Smart Grid Ready, které umožňují integrovat výrobu tepla do energetických strategií budovy.

V správně nakonfigurovaných instalacích lze dostupnost fotovoltaické energie nebo určité externí signály využít k přizpůsobení provozu tepelného čerpadla a efektivnějšímu využití dostupné energie.

Řízení čerpadel, ventilů a pomocných prvků

Kromě správy venkovních jednotek je MCM-D3E0N připraven zasahovat do různých hydraulických a pomocných komponent instalace EHS.

Podle provedené konfigurace může řídit nebo poskytovat řídicí signály pro prvky, jako jsou:

• Primární čerpadla.
• Sekundární čerpadla.
• Čerpadla zónových okruhů.
• 2cestné a 3cestné ventily.
• Směšovací ventily.
• Záložní topné těleso pro vytápění.
• Záložní topné těleso pro TUV.
• Záložní kotel.
• Teplotní čidla.

Konkrétní konfigurace závisí na hydraulickém návrhu projektu a musí být provedena podle schémat a parametrů stanovených společností Samsung.

Dodávaná teplotní čidla

Řídicí jednotka se dodává se snímači určenými ke sledování různých teplot v hydraulické instalaci.

Dokumentace Samsung uvádí čidla pro parametry, jako je teplota zásobníku, vstupní a výstupní voda a další kontrolní body potřebné pro správné řízení kaskádového systému.

Kompatibilita se Samsung EHS Mono

MCM-D3E0N je vyvinut speciálně pro systémy tepelných čerpadel Samsung EHS Mono.

Samsung počítá s jeho použitím s různými kompatibilními řadami, mimo jiné:

• EHS Mono R32.
• EHS Mono HT Quiet.
• EHS Mono R290.
• EHS Mono R290 s integrovaným čerpadlem.

Jednotky připojené v rámci jedné kaskády musí patřit ke stejnému typu produktu. V jedné kaskádě se nesmí míchat různé nekompatibilní řady.

Je však možné kombinovat různé výkony v rámci jedné kompatibilní řady; například jednotky s různým výkonem z řady Mono R290.

Control Kit MIM-E03GN podle venkovní jednotky

V určitých konfiguracích EHS Mono je nutné nainstalovat Control Kit Samsung MIM-E03GN přiřazený ke každé venkovní jednotce pro komunikaci a řízení kaskády.

Samsung uvádí, že modely EHS Mono R290 s integrovaným čerpadlem mohou v kaskádovém řešení fungovat bez MIM-E03GN, zatímco jiné kompatibilní řady vyžadují odpovídající řídicí kit.

Potřeba tohoto příslušenství musí být vždy ověřena podle přesného označení tepelných čerpadel zvolených pro projekt.

Jednofázové napájení

Řídicí jednotka používá napájení 220–240 V / 50 Hz.

Elektrické připojení, jištění a kabeláž musí být dimenzovány a provedeny v souladu s instalačním manuálem Samsung a platnými předpisy.

Rozměry Samsung MCM-D3E0N

Řídicí jednotka má čisté rozměry 380 mm na šířku, 480 mm na výšku a 150 mm do hloubky.

Samsung aktuálně uvádí čistou hmotnost 7,3 kg. Rozměry balení jsou 445 x 605 x 250 mm a hrubá hmotnost přibližně 11,4 kg.

Technické vlastnosti Samsung MCM-D3E0N

• Značka: Samsung.
• Označení: MCM-D3E0N.
• Typ: kaskádová řídicí jednotka pro tepelné čerpadlo vzduch-voda.
• Kompatibilní řada: Samsung EHS Mono.
• Počet venkovních jednotek: 2 až 8.
• Maximální výkon systému: až 128 kW.
• Vytápění: ano.
• Chlazení: ano.
• Výroba TUV: ano.
• Řízení dvou zón: ano.
• Automatické řízení jednotek v kaskádě: ano.
• Vyrovnávání provozních hodin: ano.
• Částečný provoz při poruše jedné jednotky: ano, podle konfigurace systému.
• Displej: dotykový AI Home.
• Velikost displeje: 7 palců.
• Integrované WiFi: ano.
• SmartThings: kompatibilní.
• WiFi síť: 2,4 GHz.
• Monitorování energie: ano.
• Programování: ano.
• Režim Mimo domov: ano.
• Tichý režim: ano.
• PV Ready: ano.
• Smart Grid Ready: ano.
• Řízení hydraulických čerpadel: ano, podle konfigurace.
• Řízení ventilů: ano, podle konfigurace.
• Řízení záložních topných těles: ano.
• Řízení záložního kotle: dostupné podle konfigurace.
• Napájení: 220–240 V / 50 Hz.
• Čisté rozměry: 380 x 480 x 150 mm.
• Čistá hmotnost: 7,3 kg.
• Rozměry balení: 445 x 605 x 250 mm.
• Hrubá hmotnost: 11,4 kg.
• Barva: saténově šedá.

Centralizované řízení pro vysokovýkonné instalace EHS

Samsung MCM-D3E0N rozšiřuje možnosti tepelných čerpadel EHS Mono nad rámec samostatné instalace a koordinuje až osm jednotek jako jeden systém výroby tepla.

Jeho automatické řízení poptávky, vyrovnávání provozních hodin, možnost dosáhnout až 128 kW a řízení vytápění, chlazení, TUV a dvou zón z něj činí řešení určené zejména pro společné instalace a profesionální projekty.

Integrace AI Home 7 palců, WiFi, SmartThings, monitorování energie a funkcí fotovoltaické a Smart Grid integrace navíc umožňuje centralizovat provoz a energetický dohled nad kaskádovou instalací Samsung EHS.
