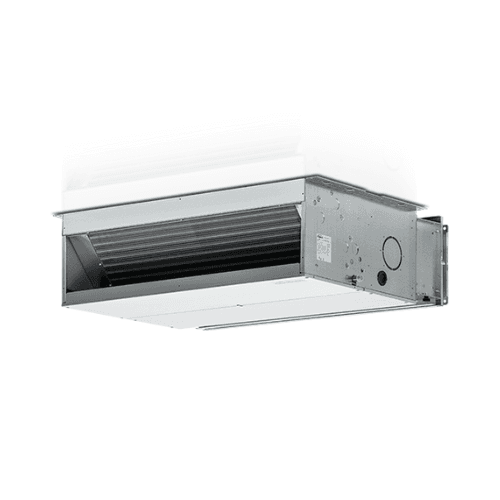

Kanálový fancoil Galletti UTN 19A, 2 trubky, 7,7 kW chlazení / 7,5 kW topení

Kanálový fancoil Galletti UTN 19A, reference UT19A0L00000N0A, je vysoce výkonná kanálová hydronická koncová jednotka pro instalace 2trubkových systémů. Je vybaven 4řadým výměníkem, dvoustranně nasávanými odstředivými ventilátory a 3rychlostním elektromotorem, čímž poskytuje až 1.577 m³/h průtoku vzduchu a užitečný statický tlak až 62 Pa.

Jeho vysoká montážní flexibilita umožňuje instalaci jak v horizontální, tak ve vertikální poloze, což usnadňuje integraci do podhledů, technických prostor a potrubních rozvodů. Konkrétní konfigurace UT19A0L00000N0A má hydraulické připojení vlevo a dodává se bez přídavného výměníku, ventilu, ovládacího panelu, čidel ani filtru, takže lze zařízení doplnit vhodným příslušenstvím podle každého projektu.

Fancoil Galletti UTN 19A pro 2trubkové systémy

UTN 19A je navržen pro hydronické instalace, ve kterých chladná nebo teplá voda z generátoru proudí přes jediný hlavní výměník.

V 2trubkové instalaci se stejný hydraulický okruh používá střídavě pro chlazení nebo vytápění podle sezóny a teploty dodávané vody.

Při správném dimenzování jej lze integrovat se systémy, jako jsou:

• Vzduch-voda tepelná čerpadla.
• Vodní chladiče.
• Kotle.
• Centralizované hydronické systémy.
• Rezidenční a komerční klimatizační instalace s potrubím.

Vysoce výkonná verze A

V označení Galletti písmeno A identifikuje kanálovou verzi vysokého výkonu.

U modelu UTN 19A využívá hlavní výměník 4 řady výměny s měděnými trubkami a hliníkovými lamelami upevněnými mechanickou expanzí pro dosažení vysoké teplosměnné plochy.

3rychlostní elektromotor

Konfigurační kód zahrnuje motor typu 0, který Galletti označuje jako 3rychlostní elektromotor.

Motor je uložen na antivibračních podpěrách, má trvalý kondenzátor a tepelnou ochranu vinutí a je přímo spojen se sestavou odstředivých ventilátorů.

Jednotlivé rychlosti umožňují současně přizpůsobit průtok vzduchu, tepelný výkon, dostupný tlak i hlučnost požadavkům instalace.

Průtok vzduchu až 1.577 m³/h

Aktuální oficiální technický list uvádí pro Galletti UTN 19A následující jmenovité průtoky:

• Minimální rychlost: 1.166 m³/h.
• Střední rychlost: 1.500 m³/h.
• Maximální rychlost: 1.577 m³/h.

Tento rozsah umožňuje přizpůsobit provoz tlakové ztrátě v potrubí a požadovanému objemu vzduchu v klimatizovaném prostoru.

Užitečný statický tlak až 62 Pa

Dostupný tlak se také mění podle zvolené rychlosti:

• Minimální rychlost: 38 Pa.
• Střední rychlost: 50 Pa.
• Maximální rychlost: 62 Pa.

Tyto hodnoty je třeba použít pro správné dimenzování potrubní sítě s ohledem na tlakové ztráty vznikající v potrubí, kolenech, přechodech, filtrech, mřížkách a vyústkách.

Aktuální chladicí výkon

Galletti aktuálně uvádí výkon UTN 19A v chlazení s vodou 7/12 °C a vstupním vzduchem o teplotě 27 °C suchého teploměru a 19 °C vlhkého teploměru, v souladu s EN 1397:2021.

• Celkový chladicí výkon při minimální rychlosti: 7,34 kW.
• Celkový chladicí výkon při střední rychlosti: 9,17 kW.
• Celkový chladicí výkon při maximální rychlosti: 10,1 kW.

Uváděný citelný chladicí výkon je:

• Minimální rychlost: 5,43 kW.
• Střední rychlost: 6,81 kW.
• Maximální rychlost: 8,83 kW.

Skutečný výkon bude záviset na teplotě vstupní a výstupní vody, podmínkách vzduchu, hydraulickém průtoku a zvolené rychlosti.

Aktuální výkon při vytápění

Pro vytápění se oficiální údaje stanovují s vodou 45/40 °C a vstupním vzduchem o teplotě 20 °C.

• Tepelný výkon při minimální rychlosti: 7,94 kW.
• Tepelný výkon při střední rychlosti: 9,96 kW.
• Tepelný výkon při maximální rychlosti: 11,0 kW.

Tyto zkušební podmínky s nízkou teplotou vody jsou zvláště důležité pro moderní hydronické instalace napájené tepelným čerpadlem.

Hydraulický průtok při chlazení

V jmenovitých podmínkách chlazení Galletti uvádí:

• Minimální rychlost: 1.266 l/h.
• Střední rychlost: 1.582 l/h.
• Maximální rychlost: 1.749 l/h.

Odpovídající tlakové ztráty v hlavním výměníku jsou:

• Minimální: 20 kPa.
• Střední: 31 kPa.
• Maximální: 36 kPa.

Hydraulický průtok při vytápění

Při vodě 45/40 °C uvádí oficiální tabulka:

• Minimální rychlost: 1.365 l/h.
• Střední rychlost: 1.715 l/h.
• Maximální rychlost: 1.857 l/h.

Odpovídající hydraulické tlakové ztráty jsou:

• Minimální: 22 kPa.
• Střední: 29 kPa.
• Maximální: 34 kPa.

Hydraulické připojení 3/4"

UTN 19A používá hydraulické připojení 3/4" na hlavním výměníku.

Reference UT19A0L00000N0A konkrétně zahrnuje připojení hlavního výměníku na levé straně podle oficiálního konfigurátoru Galletti.

Výměník této řady umožňuje různé uspořádání podle požadované konfigurace, proto je nutné respektovat orientaci odpovídající konkrétní obchodní referenci.

Konfigurace bez přídavného výměníku

Reference neobsahuje druhý výměník, což potvrzuje konfiguraci pro 2trubkový systém.

V 4trubkových instalacích Galletti používá samostatný přídavný výměník pro současné zajištění okruhů studené a teplé vody, což k této referenci nepatří.

Bez hydraulického ventilu z výroby

Kódování UT19A0L00000N0A uvádí, že regulační ventil není součástí základní dodávky.

Galletti nabízí jako příslušenství 2cestné a 3cestné ventily a nezávislé tlakové ventily s různými typy pohonů.

Ventil nelze považovat za součást dodávky, pokud není výslovně přidán do objednávky.

Bez vestavěného ovládacího panelu

Konfigurace se také dodává bez ovládacího panelu z výroby.

Řada UTN umožňuje různé volitelné regulační řešení, mimo jiné:

• Elektromechanické ovladače.
• Elektronické ovladače TED.
• LED503.
• MY COMFORT.
• Platforma EVO.
• Karty EVOBOARD.

To umožňuje zvolit regulaci podle hydraulického návrhu a automatizačního systému projektu.

Bez volitelných čidel v základní výbavě

Kód reference rovněž specifikuje, že nejsou zahrnuta žádná přídavná čidla.

Galletti nabízí volitelně čidla:

• Teploty vzduchu.
• Teploty vody.
• Vlhkosti.
• Kombinace vzduchu, vody a vlhkosti.

Bez vzduchového filtru v ceně

Písmeno N v konfigurátoru označuje toto provedení jako bez filtru.

Pokud projekt vyžaduje filtraci, Galletti nabízí volitelné moduly:

• Plochý filtr třídy G2.
• Vlnitý filtr třídy G4.

Filtrační modul je třeba zvolit jako příslušenství a dimenzovat s ohledem na jeho tlakové ztráty.

Dvoustranně nasávané odstředivé ventilátory

UTN používá dvoustranně nasávané odstředivé ventilátory s konstrukcí zaměřenou na snížení hlučnosti.

Ventilátory jsou staticky i dynamicky vyvážené, aby omezily vibrace a síly přenášené na hřídel motoru.

Elektrická spotřeba ventilátoru

Elektrický příkon se mění podle rychlosti:

• Minimální rychlost: 290 W.
• Střední rychlost: 380 W.
• Maximální rychlost: 505 W.

Jmenovité elektrické napájení je 230 V jednofázově při 50 Hz.

Akustické údaje

Certifikovaný celkový akustický výkon pro UTN 19A je:

• Minimální rychlost: 61 dB(A).
• Střední rychlost: 67 dB(A).
• Maximální rychlost: 71 dB(A).

Akustický výkon vyzařovaný s nasáváním je 59 / 65 / 69 dB(A), zatímco akustický výkon související s výtlakem je 57 / 63 / 68 dB(A).

Akustická hladina v místnosti bude záviset také na návrhu potrubí, podhledu, izolaci, mřížkách a konstrukčních vlastnostech instalace.

Horizontální nebo vertikální instalace

Jednou z hlavních výhod řady UTN je možnost horizontálního nebo vertikálního montáže.

Galletti používá systém odvodu kondenzátu připravený pro obě orientace, což usnadňuje integraci fancoilu jak do podhledů, tak do vertikálních technických řešení.

Přizpůsobitelné nasávání vzduchu

Poloha nasávání může být během instalace změněna, což zvyšuje flexibilitu při připojení zpětného vzduchu k dostupné konfiguraci na stavbě.

Tato vlastnost usnadňuje přizpůsobení stávajícím potrubím nebo instalacím, kde technický prostor ukládá specifická omezení.

Připraveno pro přívod venkovního vzduchu

Plášť obsahuje předlisovaný kruhový otvor Ø100 mm pro přívod venkovního vzduchu.

To usnadňuje připojení přívodu čerstvého vzduchu, pokud to celkový návrh větracího a klimatizačního systému vyžaduje.

Kompatibilní s obdélníkovým i flexibilním potrubím

Řadu lze pomocí příslušenství připojit k:

• Potrubí obdélníkového průřezu.
• Flexibilnímu kruhovému potrubí Ø200 mm.

Galletti nabízí připojovací panely, plenumy, tvarovky a další příslušenství pro přizpůsobení fancoilu různým systémům distribuce vzduchu.

Izolovaná konstrukce z pozinkované oceli

Nosná konstrukce je vyrobena z pozinkovaného ocelového plechu a má vnitřní izolaci s uzavřenými buňkami a termoakustickými vlastnostmi.

Izolace pomáhá snižovat přenos hluku a omezovat tvorbu kondenzace na vnějších površích zařízení.

Měděno-hliníkový výměník

Hlavní výměník je tvořen měděnými trubkami a hliníkovými lamelami upevněnými rozválcováním.

4řadé uspořádání modelu 19A poskytuje velkou výměnnou plochu pro provoz jak v chlazení, tak ve vytápění vodou.

Rozměry a hmotnost UTN 19A

Oficiální rozměrový výkres sdružuje modely 16D, 16A a 19A do stejného pláště.

• Rozměr A: 1.174 mm.
• Rozměr B: 1.127 mm.
• Rozměr C: 1.096 mm.
• Rozměr D: 1.066 mm.
• Maximální hloubka uvedená ve výkresu: 559 mm.
• Výška: 280 mm.
• Hmotnost: 49 kg.
• Horizontální odvod kondenzátu: 17 mm.
• Vertikální odvod kondenzátu: 17 mm.

Rozměry A, B, C a D odpovídají specifickým kótám technického výkresu a je třeba je používat společně s výkresem Galletti pro určení upevnění, potrubí a servisních prostor.

Dostupné příslušenství pro řadu UTN

Galletti nabízí řadu příslušenství pro přizpůsobení fancoilu každému projektu:

• Nasávací moduly s filtry G2 a G4.
• Nasávací a výfukové mřížky.
• Panely pro připojení k obdélníkovému potrubí.
• Připojení pro flexibilní potrubí Ø200 mm.
• 90° tvarovky.
• 2cestné a 3cestné ventily.
• Nezávislé tlakové ventily.
• Elektronické a elektromechanické ovladače.
• Čidla vzduchu, vody a vlhkosti.
• Přídavné vaničky na kondenzát.
• Sada čerpadla pro odvod kondenzátu.
• Přídavný elektrický ohřev.
• Klapa pro přívod venkovního vzduchu.

Tyto prvky jsou volitelné a nelze je považovat za součást reference UT19A0L00000N0A, pokud není v objednávce výslovně uvedeno jinak.

Technické vlastnosti Galletti UT19A0L00000N0A

• Značka: Galletti.
• Řada: UTN.
• Model: UTN 19A.
• Reference: UT19A0L00000N0A.
• Typ: kanálový hydronický fancoil.
• Hydraulická konfigurace: 2 trubky.
• Verze: A, vysoký výkon.
• Motor: 3 rychlosti.
• Napájení: 230 V / 1 fáze / 50 Hz.
• Průtok vzduchu: 1.166 / 1.500 / 1.577 m³/h.
• Užitečný statický tlak: 38 / 50 / 62 Pa.
• Elektrický příkon: 290 / 380 / 505 W.
• Aktuální celkový chladicí výkon: 7,34 / 9,17 / 10,1 kW.
• Citelný chladicí výkon: 5,43 / 6,81 / 8,83 kW.
• Aktuální tepelný výkon: 7,94 / 9,96 / 11,0 kW.
• Hlavní výměník: 4 řady.
• Materiál výměníku: měděné trubky a hliníkové lamely.
• Hydraulické připojení: 3/4".
• Strana připojení: levá.
• Ventil v ceně: ne.
• Ovládací panel v ceně: ne.
• Volitelná čidla v ceně: ne.
• Filtr v ceně: ne.
• Instalace: horizontální nebo vertikální.
• Ventilátory: odstředivé, dvoustranně nasávané.
• Příprava pro venkovní vzduch: Ø100 mm.
• Celkový akustický výkon: 61 / 67 / 71 dB(A).
• Rozměr A: 1.174 mm.
• Maximální uvedená hloubka: 559 mm.
• Výška: 280 mm.
• Hmotnost: 49 kg.

Vysoce výkonný kanálový fancoil s flexibilní montáží

Galletti UTN 19A UT19A0L00000N0A kombinuje 4řadý výměník s průtokem až 1.577 m³/h a dostupným tlakem 62 Pa, čímž nabízí kanálové řešení pro 2trubkové hydronické instalace.

Možnost horizontální nebo vertikální montáže, levé připojení, příprava pro přívod venkovního vzduchu a široká nabídka příslušenství umožňují přizpůsobení rezidenčním i komerčním projektům s různými požadavky na distribuci a regulaci.

Konfigurace se dodává bez ventilu, ovládání, čidel ani filtru, takže odborník může tyto prvky zvolit samostatně podle vlastností hydraulického a řídicího systému.
