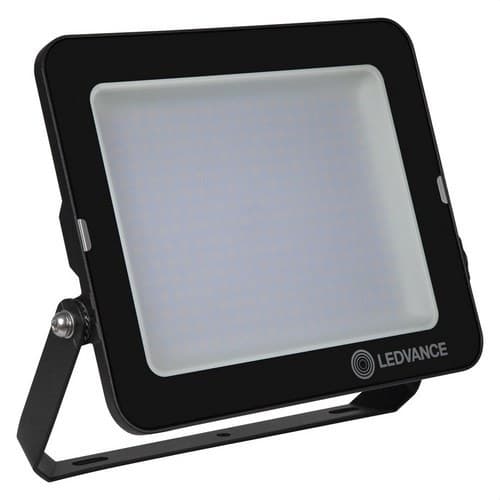

LED projektor FL COMP V 135W 830 100º BK 12150LM

LED reflektor OSRAM/LEDVANCE Floodlight Compact, referenční číslo 4058075575103, je venkovní svítidlo s výkonem 135 W, které nabízí světelný tok 12 150 lm a teplotu chromatičnosti 3000 K. Jeho symetrická optika 100° x 100° zajišťuje široké a rovnoměrné osvětlení, zatímco krytí IP65 a IK08 umožňuje použití na fasádách, parkovištích, v zahradách, u vjezdů, ve veřejných prostorách, na stavbách a v dalších profesionálních venkovních aplikacích.

S účinností 90 lm/W, černým hliníkovým tělem a čelním krytem z tvrzeného skla tento reflektor kombinuje vysoký světelný výkon s kompaktním a robustním designem. Integruje LED zdroj i driver, je vybaven 1metrovým napájecím kabelem a ochranou proti přepětí a dosahuje životnosti L70/B50 až 50 000 hodin. Tato reference odpovídá standardní verzi a neobsahuje pohybové čidlo ani soumrakové čidlo.

135 W výkonu a 12 150 lm

Floodlight Compact nabízí jmenovitý světelný tok 12 150 lm při příkonu 135 W a dosahuje účinnosti 90 lm/W. Jeho vysoký světelný výkon umožňuje osvětlit velké venkovní plochy a činí z něj LED alternativu ke konvenčním halogenovým reflektorům s vysokým výkonem.

LEDVANCE uvádí tuto verzi jako náhradu halogenových reflektorů přibližně 1000 W v rámci zamýšlených aplikací řady.

Teplé bílé světlo 3000 K

Označení 830 odpovídá teplotě chromatičnosti 3000 K a indexu podání barev Ra ≥80. Tento teplý bílý odstín je zvláště vhodný pro fasády, zahrady, terasy, obytné zóny a další prostory, kde je požadováno silné osvětlení s teplejším vizuálním dojmem.

Chromatická konzistence uvedená výrobcem je nižší než 5 SDCM.

Symetrická optika 100° x 100°

Reflektor využívá optický systém založený na reflektoru se symetrickým rozložením světla a úhlem vyzařování 100° x 100°. Tento široký kužel pomáhá rovnoměrně rozprostřít světlo na fasádách, prostranstvích, parkovištích a dalších rozsáhlých plochách.

LEDVANCE uvádí ULOR 0 % při instalaci svítidla se sklonem 0°, čímž se v této poloze zabrání přímému vyzařování světelného toku směrem nahoru.

Krytí IP65 pro venkovní použití

Krytí IP65 zaručuje úplnou ochranu proti vniknutí prachu a odolnost proti tryskající vodě, díky čemuž je Floodlight Compact vhodný pro venkovní aplikace v podmínkách instalace uvedených výrobcem.

Lze jej instalovat na stěny, sloupy nebo vodorovné plochy pomocí nastavitelného montážního držáku.

Odolnost proti nárazu IK08

Klasifikace IK08 poskytuje vysokou mechanickou odolnost proti náhodným nárazům. Tato vlastnost je obzvláště užitečná na parkovištích, ve veřejných prostorách, komerčních objektech, průmyslových areálech a dalších místech, kde může být svítidlo vystaveno úderům.

Hliníkové tělo a tvrzené sklo

Tělo je vyrobeno z hliníku s černou povrchovou úpravou, zatímco čelní kryt je z tvrzeného skla. Tato kombinace poskytuje mechanickou odolnost a napomáhá správnému tepelnému managementu LED a elektronických komponentů.

Svítidlo je navíc vybaveno ventilační membránou, která podporuje výměnu vnitřního vzduchu, aniž by byla narušena ochrana IP65.

Kompaktní a nastavitelný formát

Floodlight Compact 135 W má rozměry 274 x 305 x 48 mm a čistou hmotnost přibližně 2,21 kg. Jeho konstrukce umožňuje dosáhnout vysokého světelného výkonu při zachování relativně plochého těla.

Montážní držák má úhel 30° a široký rozsah otáčení pro nasměrování svítidla do požadované osvětlované oblasti.

Životnost až 50 000 hodin

LEDVANCE deklaruje životnost L70/B50 50 000 hodin při okolní teplotě 25 °C. Pro náročnější požadavky na udržení světelného toku uvádí 35 000 hodin L80/B10 a 25 000 hodin L90/B10.

Reflektor je navíc navržen tak, aby vydržel až 100 000 spínacích cyklů.

Ochrana proti přepětí

Zařízení obsahuje ochranu proti přepětí až 4 kV mezi fází nebo nulou a ochranným vodičem a až 2 kV mezi fází a nulou.

Tato integrovaná ochrana poskytuje vyšší elektrickou odolnost vůči určitým poruchám, které se mohou vyskytnout ve venkovních instalacích.

Napájení 220-240 V

Svítidlo pracuje s jmenovitým napětím 220-240 V AC a frekvencí 50/60 Hz. Jmenovitý proud je 649 mA a účiník je vyšší než 0,90.

Startovací proud uvedený společností LEDVANCE je 9 A po dobu přibližně 2,7 µs.

Dimenzování obvodů

LEDVANCE uvádí následující maximální počty svítidel pro určité jističe:

• Jistič B16: až 13 svítidel.
• Jistič C10: až 10 svítidel.
• Jistič C16: až 16 svítidel.

Konečné dimenzování je nutné ověřit podle skutečných podmínek instalace, použitých vodičů, délky obvodu a platných elektrických norem.

Třída elektrické ochrany I

Reflektor patří do třídy I. Proto musí být vodivé kovové části krytu správně připojeny k ochrannému zemnicímu vodiči.

Instalaci musí provádět kvalifikovaný personál v souladu s pokyny a elektrickými požadavky uvedenými výrobcem.

Kabel H05RN-F o délce 1 metr

Floodlight Compact je z výroby vybaveno flexibilním kabelem H05RN-F o délce 1 metr, tvořeným třemi vodiči o průřezu 1,0 mm².

Externí svorkovnice není se svítidlem dodávána. LEDVANCE navíc uvádí, že vnější flexibilní kabel není vyměnitelný, takže pokud dojde k jeho poškození, svítidlo se nesmí dále používat.

Integrovaný LED zdroj a driver

LED světelný zdroj je integrován do reflektoru a není určen k výměně. Elektronický driver je rovněž součástí svítidla.

Tato reference není stmívatelná pomocí dimmeru.

Nízké blikání a dobré podání barev

LEDVANCE klasifikuje reflektor jako svítidlo s nízkým blikáním. Index podání barev Ra ≥80 poskytuje vhodné podání barev pro obecné venkovní osvětlení.

Uvedená fotobiologická bezpečnostní skupina je RG1 podle EN 62778 a EN 62471.

Provoz mezi -30 a +45 °C

Svítidlo může pracovat při okolních teplotách od -30 do +45 °C, což usnadňuje jeho použití ve venkovním prostředí s výraznými teplotními výkyvy.

Pro skladování stanovuje LEDVANCE teplotní rozsah -40 až +70 °C.

Aplikace Floodlight Compact 135 W

• Osvětlení fasád.
• Parkoviště a vjezdy.
• Zahrady a dvory.
• Balkony a terasy.
• Veřejné prostory.
• Venkovní společné prostory.
• Prostranství a otevřené plochy.
• Staveniště.
• Komerční a průmyslové instalace.
• Náhrada konvenčních halogenových reflektorů.

Technické vlastnosti OSRAM/LEDVANCE 4058075575103

• Obchodní značka: OSRAM / LEDVANCE.
• Reference / GTIN: 4058075575103.
• Model: FL COMP V 135W 830 SYM 100 BK.
• Řada: FLOODLIGHT COMPACT 135W.
• Typ: LED reflektor pro venkovní použití.
• Jmenovitý výkon: 135 W.
• Světelný tok: 12 150 lm.
• Světelná účinnost: 90 lm/W.
• Teplota chromatičnosti: 3000 K.
• Barva světla: teplá bílá.
• Index podání barev: Ra ≥80.
• Chromatická konzistence: <5 SDCM.
• Rozložení světla: symetrické.
• Úhel vyzařování: 100° x 100°.
• Pohybové čidlo: ne.
• Soumrakové čidlo: ne.
• Světelný zdroj: integrované LED.
• Vyměnitelný LED zdroj: ne.
• Driver: integrovaný.
• Stmívatelné: ne.
• Nízké blikání: ano.
• Fotobiologická riziková skupina: RG1.
• Jmenovité napětí: 220-240 V.
• Frekvence: 50-60 Hz.
• Jmenovitý proud: 649 mA.
• Startovací proud: 9 A.
• Doba startovacího proudu: 2,7 µs.
• Účiník: >0,90.
• Celkové harmonické zkreslení: <20%.
• Ochrana proti přepětí L/N-PE: až 4 kV.
• Ochrana proti přepětí L-N: až 2 kV.
• Třída elektrické ochrany: třída I.
• Krytí: IP65.
• Odolnost proti nárazu: IK08.
• Barva: černá.
• Materiál těla: hliník.
• Materiál krytu: tvrzené sklo.
• Délka: 274 mm.
• Šířka: 305 mm.
• Výška: 48 mm.
• Čistá hmotnost: 2,21 kg.
• Délka kabelu: 1 m.
• Kabel: H05RN-F, 3 x 1,0 mm².
• Připojení: 3pólový kabel.
• Montáž: na povrch.
• Místo montáže: stěna, sloup nebo vodorovná plocha.
• Mechanicky nastavitelný: ano.
• Použití: venkovní.
• Maximální plocha vystavená větru: 0,061 m².
• Provozní teplota: -30 až +45 °C.
• Skladovací teplota: -40 až +70 °C.
• Životnost L70/B50: 50 000 h při 25 °C.
• Životnost L80/B10: 35 000 h při 25 °C.
• Životnost L90/B10: 25 000 h při 25 °C.
• Spínací cykly: 100 000.
• ULOR: 0 % při sklonu 0°.
• Záruka uvedená společností LEDVANCE: 3 roky.

Vysoce výkonný reflektor s teplým světlem pro venkovní použití

OSRAM/LEDVANCE Floodlight Compact 4058075575103 kombinuje 12 150 lm se symetrickou optikou 100° pro osvětlení rozsáhlých venkovních ploch. Jeho 3000 K poskytují teplé bílé světlo vhodné pro projekty, kde je požadováno silné osvětlení bez použití studených teplot chromatičnosti.

Hliníkový kryt, čelní sklo z tvrzeného skla, krytí IP65 a IK08, ochrana proti přepětí a životnost až 50 000 hodin doplňují robustní řešení pro rezidenční, komerční, průmyslové i veřejné instalace.

Důležité: tato reference odpovídá standardní verzi FL COMP V a neobsahuje pohybové čidlo ani soumrakové čidlo. Jelikož se jedná o svítidlo třídy I, musí být správně připojeno k ochrannému zemnicímu vodiči.
