Sada nabíječky pro elektromobil jednofázová 7,4 kW + měřič energie + Dock kabel + 5m hadice Typ 2 Wallbox Pulsar Max

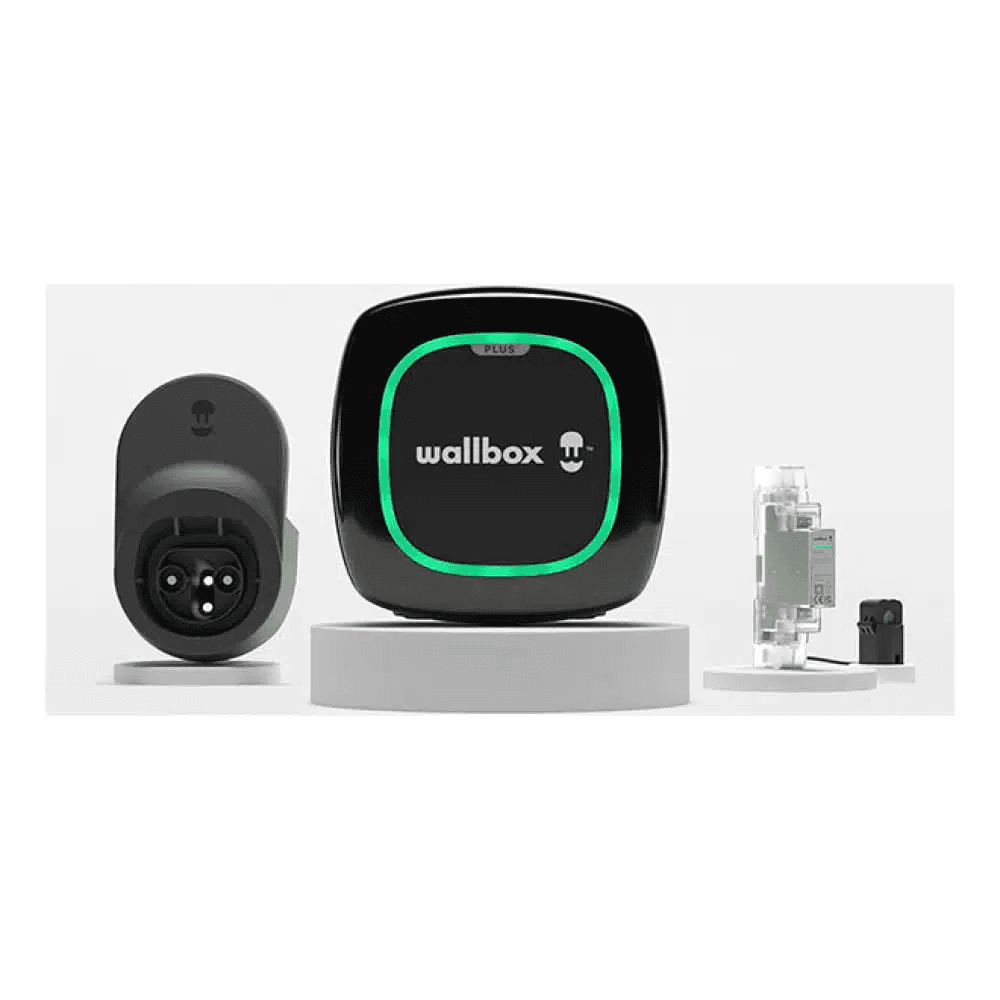

Kit Wallbox Pulsar Max K1PLP4-0-2-2-9-002 sdružuje hlavní komponenty potřebné pro vytvoření inteligentního nabíjecího bodu pro elektromobily a plug-in hybridy v jednofázových instalacích. Obsahuje nabíječku Wallbox Pulsar Max s výkonem 7,4 kW v černé barvě s pevným kabelem Typ 2 o délce 5 metrů, jednofázový elektroměr s proudovou kleští a Cable Dock Typ 2 pro udržení kabelu a konektoru v pořádku, když se nepoužívají.

Pulsar Max umožňuje nabíjení s maximálním výkonem 7,4 kW při jednofázovém napájení 230 V a až 32 A. Je vybaven WiFi a Bluetooth pro správu prostřednictvím aplikace Wallbox, krytím IP55 a IK10, detekcí stejnosměrného reziduálního proudu 6 mA a ochranou proti svaření kontaktů. Díky přiloženému elektroměru je systém připraven pro pokročilé funkce řízení nabíjecího výkonu.

Kompletní sada Wallbox Pulsar Max 7,4 kW

Označení K1PLP4-0-2-2-9-002 odpovídá kompletní komerční sadě Wallbox. Oficiální popis produktu uvádí konfiguraci jako Pulsar Max PLP4 s výkonem 7,4 kW, 5metrovým kabelem, konektorem Typ 2, černým provedením, jednofázovým měřením pomocí kleští a Cable Dockem.

Tato konfigurace usnadňuje vytvoření kompletní domácí nabíjecí stanice, protože v jednom celku kombinuje nabíječku, prvek potřebný pro měření spotřeby instalace a držák určený ke správnému uložení kabelu a nabíjecí pistole.

Jednofázová nabíječka až 7,4 kW

Wallbox Pulsar Max v této sadě pracuje v jednofázové instalaci 230 V a poskytuje maximální nabíjecí výkon 7,4 kW při 32 A. Proud lze nastavit od 6 A až po jmenovitý proud, což umožňuje přizpůsobit nabíjecí bod parametrům elektrické instalace.

Nabíjení probíhá v režimu Mode 3 podle IEC 61851-1. Pro využití plných 7,4 kW musí být instalace i palubní nabíječka vozidla kompatibilní s jednofázovým nabíjením 32 A.

Pevný kabel Typ 2 o délce 5 metrů

Nabíječka je vybavena pevným kabelem o délce 5 metrů s konektorem Typ 2 podle IEC 62196-2. Protože zůstává trvale připojen k Pulsar Max, umožňuje zahájit nabíjení bez nutnosti používat samostatný kabel uložený ve vozidle.

Konektor Typ 2 je standard běžně používaný u elektromobilů a plug-in hybridů prodávaných v Evropě. Skutečný nabíjecí výkon bude záviset na schopnosti vozidla přijímat střídavé nabíjení.

Součástí je jednofázový elektroměr

Kit obsahuje jednofázové měření energie pomocí proudové kleště. Elektroměr umožňuje systému sledovat elektrickou spotřebu instalace a poskytuje potřebné informace pro využití kompatibilních funkcí energetického řízení Wallbox.

Jedním z hlavních použití je dynamické řízení nabíjení neboli Power Boost. Díky této funkci může nabíječka automaticky přizpůsobovat výkon dodávaný vozidlu podle současné spotřeby ostatních zařízení v domácnosti a využívat dostupný výkon bez překročení nastaveného limitu instalace.

Připraveno pro funkce energetického řízení

Wallbox navrhuje své výkonové elektroměry tak, aby umožňovaly řešení energetického řízení doplňující Pulsar Max. V závislosti na instalovaném elektroměru a konfiguraci systému lze využít funkce, jako je dynamické řízení nabíjení a nabíjení z fotovoltaických přebytků.

Funkce dynamického řízení je obzvlášť užitečná tam, kde se v domácnosti mění spotřeba, protože umožňuje automaticky snížit výkon pro vozidlo při zvýšení domácí spotřeby a znovu jej zvýšit, když je k dispozici více výkonu.

Pulsar Max je také kompatibilní s řešeními solárního nabíjení Wallbox, pokud je konfigurace a použitý elektroměr s touto funkcí kompatibilní.

WiFi a Bluetooth pro připojené ovládání

Pulsar Max je vybaven konektivitou WiFi a Bluetooth. Prostřednictvím aplikace a portálu Wallbox lze nabíječku sledovat a využívat různé konfigurační a řídicí funkce.

Mezi dostupné možnosti patří plánování nabíjecích časů, spuštění a zastavení relací, zamknutí a odemknutí nabíječky, nastavení proudu a zobrazení informací souvisejících s proběhlými nabíjeními.

Plánování nabíjecích časů

V aplikaci Wallbox lze naplánovat nabíjení vozidla v určitých časových úsecích. Tato funkce umožňuje přizpůsobit nabíjení zvyklostem uživatele a může být obzvlášť užitečná pro využití období s výhodnějšími cenami elektřiny.

Ochrana proti úniku stejnosměrného proudu

Pulsar Max integruje detekci RDC-DD pro únik stejnosměrného proudu 6 mA. Wallbox uvádí, že tato ochrana splňuje časové charakteristiky vypnutí stanovené normou IEC 62955.

Nabíječka musí být doplněna odpovídajícími externími ochranami podle pokynů Wallbox a platných elektrických předpisů. Výběr a dimenzování těchto ochran musí provést kvalifikovaný odborník.

Ochrana proti svaření kontaktů

Oficiální struktura označení PLP4-0-2-2-9-002 identifikuje kód 9 jako verzi vybavenou ochranou proti svaření kontaktů. Tato vlastnost přidává bezpečnostní funkci určenou k zásahu při určitých anomáliích souvisejících s vnitřními výkonovými kontakty.

Krytí IP55 a IK10

Wallbox Pulsar Max má krytí IP55 a mechanickou odolnost IK10. Jeho skříň je navržena tak, aby poskytovala ochranu proti prachu, vodě a nárazům, a umožňuje použití zařízení v interiéru i ve vhodných venkovních prostorách.

Provozní teplotní rozsah uváděný společností Wallbox je od -30 do 50 °C. Výrobce specifikuje provoz na plný výkon do 40 °C; nad touto teplotou může nabíječka snížit výkon, aby chránila své komponenty.

Kompaktní design

Pulsar Max s pevným kabelem má rozměry 198 x 201 x 99 mm bez kabelu a přibližnou hmotnost 1,3 kg bez kabelu. Jeho velikost usnadňuje nástěnnou instalaci v soukromých garážích, parkovacích místech a dalších prostorách určených pro nabíjení elektromobilů.

Na přední straně je indikátor Halo RGB, který umožňuje vizuálně rozpoznat stav nabíječky během provozu.

Součástí je Cable Dock Typ 2

Kit obsahuje Wallbox Cable Dock Typ 2 v černé barvě. Tento držák je navržen tak, aby udržel konektor vozidla, když se nepoužívá, a pomohl správně navinout nabíjecí kabel.

Cable Dock je vyroben z polykarbonátu, je kompatibilní s konektory Typ 2 podle IEC 62196-2 a má rozměry 173,5 x 105 x 91,5 mm s přibližnou hmotností 172,5 g.

Technické vlastnosti sady Wallbox K1PLP4-0-2-2-9-002

• Značka: Wallbox.
• Označení sady: K1PLP4-0-2-2-9-002.
• Řada: Pulsar Max Kits.
• EAN: 8436607549154.
• Typ: inteligentní nabíjecí sada pro elektromobil.
• Součástí nabíječka: Wallbox Pulsar Max PLP4.
• Základní označení nabíječky: PLP4-0-2-2-9-002.
• Barva nabíječky: černá.
• Instalace: jednofázová.
• Maximální výkon: 7,4 kW.
• Jmenovité napětí: 230 V AC ±10 %.
• Jmenovitý proud: 32 A.
• Nastavitelný proud: od 6 A do 32 A.
• Frekvence: 50/60 Hz.
• Režim nabíjení: Mode 3 podle IEC 61851-1.
• Konektor: Typ 2 podle IEC 62196-2.
• Nabíjecí kabel: pevný.
• Délka kabelu: 5 m.
• Konektivita: WiFi a Bluetooth.
• Ovládání: aplikace a portál Wallbox.
• Indikátor: Halo RGB LED.
• Statické řízení nabíjení: součástí.
• Dynamické řízení nabíjení: kompatibilní prostřednictvím přiloženého měřicího systému a odpovídající konfigurace.
• Solární nabíjení: kompatibilní, pokud instalovaná měřicí konfigurace tuto funkci podporuje.
• Detekce reziduálního stejnosměrného proudu: 6 mA.
• Ochrana proti svaření: ano.
• Krytí: IP55.
• Odolnost proti nárazu: IK10.
• Kategorie přepětí: CAT III.
• Provozní teplota: -30 až 50 °C.
• Rozměry nabíječky: 198 x 201 x 99 mm, bez kabelu.
• Hmotnost nabíječky: 1,3 kg, bez kabelu.
• Elektroměr: součástí.
• Typ měření v sadě: jednofázové pomocí proudové kleště.
• Cable Dock Typ 2: součástí.
• Barva Cable Docku: černá.
• Rozměry Cable Docku: 173,5 x 105 x 91,5 mm.
• Materiál Cable Docku: polykarbonát.

Obsah sady

• 1 jednofázová nabíječka Wallbox Pulsar Max 7,4 kW v černé barvě.
• 1 integrovaný pevný nabíjecí kabel Typ 2 o délce 5 metrů.
• 1 jednofázový systém měření energie pomocí proudové kleště.
• 1 Wallbox Cable Dock Typ 2 v černé barvě.

Kompletní řešení pro domácí nabíjení

Wallbox K1PLP4-0-2-2-9-002 spojuje nabíječku, energetické měření a držák kabelu v jedné sadě, takže není nutné vybírat tyto komponenty samostatně. Výkon až 7,4 kW umožňuje využít jednofázové instalace 32 A, zatímco elektroměr usnadňuje inteligentnější řízení dostupného výkonu.

Konektivita WiFi a Bluetooth, plánování prostřednictvím aplikace Wallbox, odolnost IP55/IK10 a přiložený Cable Dock doplňují sestavu připravenou pro pohodlné, přehledné a připojené domácí nabíjení.

Důležité: instalaci nabíječky, elektroměru a příslušných elektrických ochran musí provést kvalifikovaný personál podle pokynů Wallbox a platných předpisů. Skutečný maximální výkon také závisí na elektrické instalaci a na nabíjecí kapacitě vozidla v režimu střídavého proudu.
