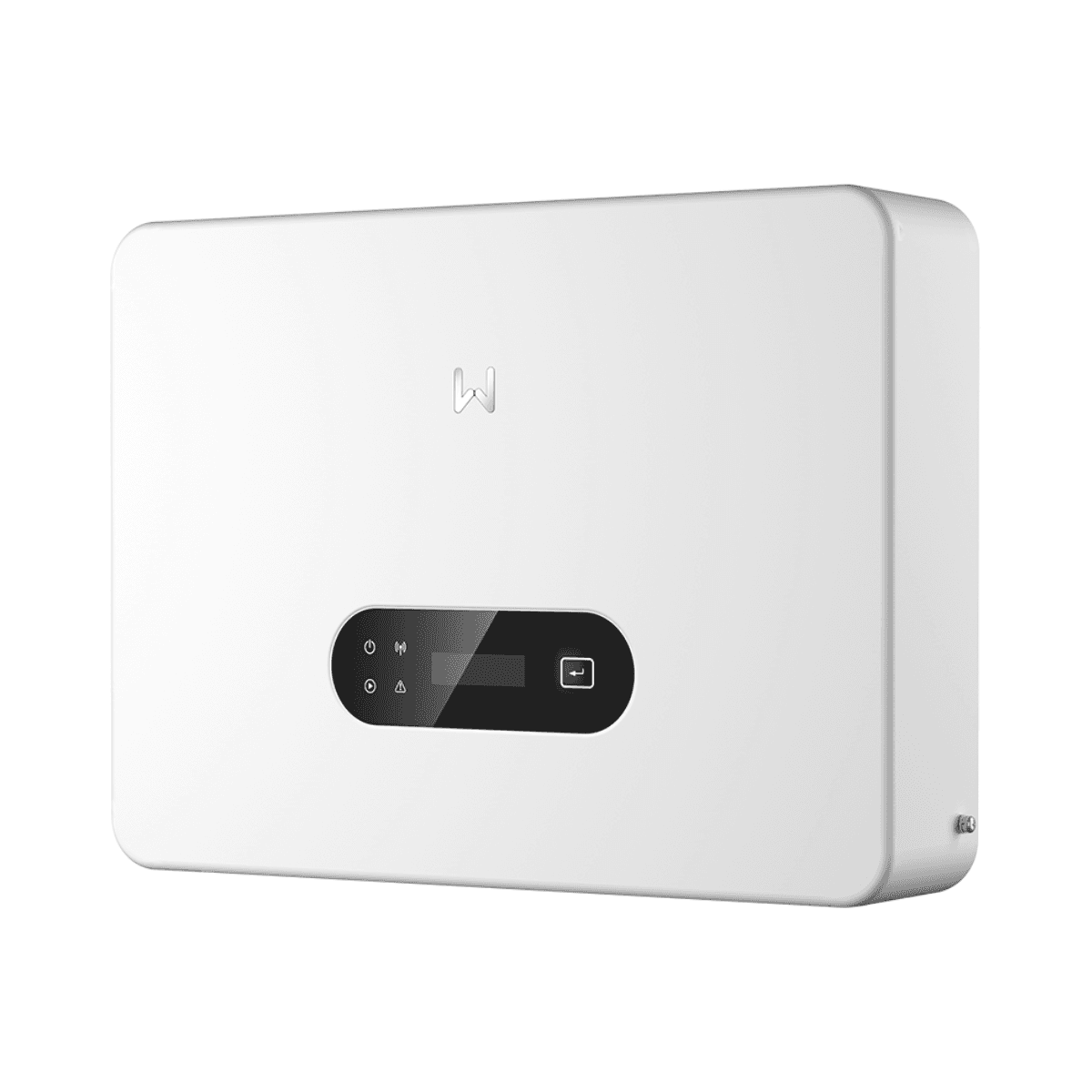

Jednofázový solární měnič 8,5 kW 3 MPPT GoodWe GW8.5K-MS-G40

Jednofázový solární střídač GoodWe GW8.5K-MS-G40 je stringový střídač o výkonu 8,5 kW patřící do čtvrté generace řady MS G4. Je navržen zejména pro rezidenční fotovoltaické instalace, které vyžadují vysoký výkon a flexibilitu v konfiguraci panelů, a nabízí 3 nezávislé MPPT trackery s jedním FV vstupem na každý MPPT.

Díky maximálnímu proudu 20 A na každý MPPT, kompatibilitě s FV předimenzováním až 200 % a maximální účinnosti 97,9 % je GW8.5K-MS-G40 připraven pro práci s moderními vysoce výkonnými fotovoltaickými moduly. Jeho konstrukci doplňuje krytí IP66, chlazení přirozenou konvekcí a akustický provoz pod 30 dB.

Jednofázový střídač 8,5 kW se 3 MPPT

GoodWe GW8.5K-MS-G40 poskytuje jmenovitý i maximální výstupní výkon 8 500 W, s maximálním zdánlivým výkonem 8 500 VA. Je určen pro jednofázové elektrické sítě 220, 230 nebo 240 V a pracuje při jmenovité frekvenci 50 nebo 60 Hz.

Jednou z jeho hlavních předností je integrace 3 nezávislých MPPT trackerů. Každý MPPT podporuje jeden fotovoltaický string, což umožňuje rozdělit solární pole až do tří skupin s odlišnými provozními podmínkami.

Tato architektura je obzvláště zajímavá pro střechy s různými orientacemi, odlišnými sklony nebo oblastmi s rozdílnými podmínkami ozáření, protože každý string má vlastní sledování bodu maximálního výkonu.

20 A maximální proud na MPPT

Každý ze tří MPPT podporuje maximální vstupní proud 20 A a maximální zkratový proud 26 A. Tyto parametry zlepšují kompatibilitu se současnými fotovoltaickými moduly s vysokým výkonem a proudem.

Maximální FV vstupní napětí je 600 V, zatímco provozní rozsah MPPT je 40 až 560 V. Startovací napětí je pouze 50 V a jmenovité vstupní napětí dosahuje 360 V.

FV předimenzování až 200 %

GoodWe pro řadu MS G4 uvádí FV předimenzování až 200 %. Tato vlastnost umožňuje připojit vyšší výkon modulů, než je jmenovitý výstupní výkon střídače, pokud jsou dodrženy napětí, proudy a další elektrické limity stanovené výrobcem.

Předimenzování fotovoltaického pole může pomoci prodloužit dobu, po kterou střídač pracuje blízko svého optimálního výkonu, zejména během období nízkého ozáření, v ranních hodinách nebo pozdě odpoledne.

Maximální účinnost 97,9 %

GW8.5K-MS-G40 dosahuje maximální účinnosti 97,9 % a evropské účinnosti 97,3 %, což umožňuje s vysokou efektivitou přeměňovat energii stejnosměrného proudu z panelů na střídavý proud využitelný v instalaci.

Maximální výstupní proud je 38,7 A. Účiník je přibližně 1 a lze jej nastavit v rozsahu od 0,8 kapacitního do 0,8 induktivního. Maximální celkové harmonické zkreslení uváděné společností GoodWe je nižší než 3 %.

Integrované ochrany pro fotovoltaickou instalaci

GoodWe vybavuje GW8.5K-MS-G40 různými ochrannými a monitorovacími funkcemi na straně stejnosměrného i střídavého proudu.

• Monitorování proudu na fotovoltaický string: integrované.
• Detekce izolačního odporu FV: integrovaná.
• Monitorování reziduálního proudu: integrované.
• Ochrana proti přepólování DC: integrovaná.
• Anti-islanding ochrana: integrovaná.
• Ochrana proti nadproudu AC: integrovaná.
• Ochrana proti zkratu AC: integrovaná.
• Ochrana proti přepětí AC: integrovaná.
• DC vypínač: integrovaný.
• Ochrana proti přepětí DC: SPD typ II.
• Ochrana proti přepětí AC: SPD typ II.
• Dálkové vypnutí: integrované.
• AFCI: dostupné volitelně.

Volitelné AFCI 3.0 s detekcí oblouku

Řada MS G4 může být volitelně vybavena AFCI 3.0, funkcí detekce a přerušení elektrických oblouků na stejnosměrné straně. GoodWe využívá technologii podporovanou umělou inteligencí k identifikaci situací odpovídajících oblouku a k zásahu do systému.

Tato funkce představuje dodatečnou bezpečnostní možnost pro instalace, kde je vyžadována ochrana proti určitým poruchám oblouku ve fotovoltaickém poli.

WiFi, LAN, Bluetooth, RS485 a 4G

GoodWe GW8.5K-MS-G40 nabízí různé možnosti komunikace pro monitorování a integraci instalace. Technický list uvádí rozhraní RS485, WiFi, LAN, Bluetooth a 4G v závislosti na konfiguraci a použitých příslušenstvích.

Komunikační protokol je Modbus RTU kompatibilní se SunSpec. Rozhraní zařízení využívá LED indikátory a podporuje volitelný LCD displej, stejně jako správu prostřednictvím WLAN a kompatibilní aplikace.

Připraveno pro paralelní instalace

Řadu MS G4 lze použít v kombinovaných paralelních instalacích spolu se střídači GoodWe DNS G4 prostřednictvím inteligentního komunikačního modulu EzLink3000.

Tato možnost usnadňuje modulární rozšiřování fotovoltaických instalací, když je potřeba zvýšit instalovaný výkon při zachování kompatibilní architektury střídačů GoodWe.

Tichý provoz bez ventilátorů

GW8.5K-MS-G40 využívá chlazení přirozenou konvekcí. Protože pro běžné chlazení nepoužívá ventilátory, GoodWe uvádí akustickou emisi nižší než 30 dB.

Tato vlastnost je zvláště vhodná pro rezidenční instalace, kde může být střídač umístěn v blízkosti obytných prostor. Noční spotřeba zařízení je nižší než 1 W.

Krytí IP66

Skříň má stupeň krytí IP66, což poskytuje vysokou odolnost proti vniknutí prachu a vody. To zvyšuje flexibilitu při výběru umístění střídače, vždy však v souladu s montážními pokyny a vzdálenostmi stanovenými společností GoodWe.

Rozsah provozní teploty je od -25 do +60 °C a zařízení snáší relativní vlhkost 0 až 100 %. Maximální provozní nadmořská výška uvedená výrobcem je 4 000 metrů.

Kompaktní a lehký design

S rozměry 493 x 365 x 187 mm a hmotností 16 kg nabízí GoodWe GW8.5K-MS-G40 kompaktní formát s ohledem na svůj výkon 8,5 kW a tři MPPT trackery.

Stejnosměrné vstupy používají konektory MC4 kompatibilní s průřezy kabelů 4 až 6 mm². Připojení střídavého proudu využívá systém Plug & Play, který podporuje maximální průřez vodiče 16 mm².

Technické vlastnosti GoodWe GW8.5K-MS-G40

• Značka: GoodWe.
• Označení: GW8.5K-MS-G40.
• Řada: MS G4.
• Typ: fotovoltaický stringový střídač.
• Síť: jednofázová.
• Jmenovitý výstupní výkon: 8 500 W.
• Maximální aktivní výkon: 8 500 W.
• Jmenovitý zdánlivý výkon: 8 500 VA.
• Maximální zdánlivý výkon: 8 500 VA.
• Jmenovité výstupní napětí: 220 / 230 / 240 V, L/N/PE.
• Rozsah výstupního napětí: 160-270 V, dle místních předpisů.
• Jmenovitá frekvence: 50/60 Hz.
• Maximální výstupní proud: 38,7 A.
• Účiník: přibližně 1, nastavitelný mezi 0,8 kapacitním a 0,8 induktivním.
• Celkové harmonické zkreslení: <3 %.
• Počet MPPT: 3.
• Počet stringů na MPPT: 1.
• Maximální FV vstupní napětí: 600 V.
• Rozsah provozu MPPT: 40-560 V.
• Startovací napětí: 50 V.
• Jmenovité vstupní napětí: 360 V.
• Maximální vstupní proud na MPPT: 20 A.
• Maximální zkratový proud na MPPT: 26 A.
• FV předimenzování: až 200 % dle GoodWe.
• Maximální účinnost: 97,9 %.
• Evropská účinnost: 97,3 %.
• Chlazení: přirozená konvekce.
• Akustická emise: <30 dB.
• Noční spotřeba: <1 W.
• Stupeň krytí: IP66.
• Provozní teplota: -25 až +60 °C.
• Relativní vlhkost: 0-100 %.
• Maximální nadmořská výška: 4 000 m.
• Topologie: bez izolace.
• Komunikace: RS485, WiFi, LAN, Bluetooth a 4G.
• Protokol: Modbus RTU kompatibilní se SunSpec.
• Rozhraní: LED, volitelný LCD a WLAN + aplikace.
• Ochrana proti přepětí DC: SPD typ II.
• Ochrana proti přepětí AC: SPD typ II.
• AFCI: volitelné.
• DC vypínač: integrovaný.
• Rozměry: 493 x 365 x 187 mm.
• Hmotnost: 16 kg.
• DC konektory: MC4 pro kabely 4-6 mm².
• AC konektor: Plug & Play pro vodič až 16 mm².

Zvláště vhodný pro střechy s různými orientacemi

Integrace tří nezávislých MPPT činí GoodWe GW8.5K-MS-G40 obzvláště vhodným pro instalace, kde je třeba rozdělit fotovoltaické panely mezi různé střešní roviny, orientace nebo sklony. Každý string může mít nezávislé sledování pro optimalizaci svého pracovního bodu.

Jeho výkon 8,5 kW v jednofázovém provedení, 20 A na MPPT, FV předimenzování až 200 %, maximální účinnost 97,9 %, krytí IP66 a široké možnosti komunikace činí z GW8.5K-MS-G40 kompletní řešení pro vysoce výkonné rezidenční solární instalace.

Důležité: dimenzování stringů a připojený FV výkon musí vždy respektovat napětí, proudy a další limity stanovené společností GoodWe, stejně jako platné předpisy pro danou instalaci.
