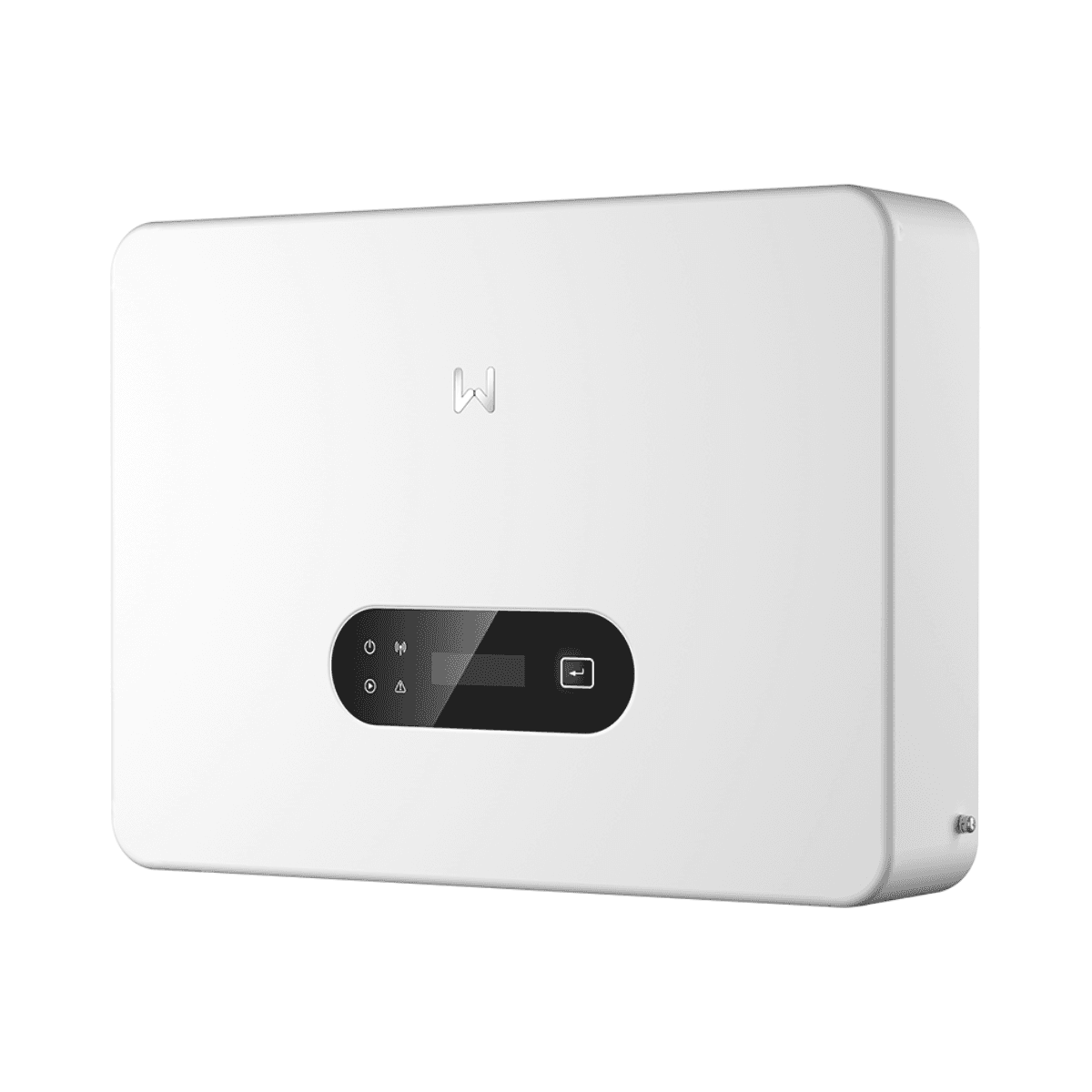

Jednofázový solární měnič 10 kW 3 MPPT GoodWe GW10K-MS-G40

Jednofázový solární střídač GoodWe GW10K-MS-G40 je stringový střídač o výkonu 10 kW patřící do čtvrté generace řady MS G4. Je navržen speciálně pro rezidenční fotovoltaické instalace a je vybaven 3 nezávislými MPPT trackery, které poskytují vysokou flexibilitu při rozdělení panelů mezi různé orientace, sklony nebo oblasti s odlišnými podmínkami ozáření.

Jeho architektura podporuje až 20 A vstupního proudu na MPPT, je kompatibilní s moderními vysoce výkonnými fotovoltaickými moduly a podle GoodWe umožňuje fotovoltaické předimenzování až na 200 %. K těmto parametrům se přidává maximální účinnost 97,9 %, přirozené konvekční chlazení, krytí IP66 a akustický provoz pod 30 dB.

Jednofázový 10kW střídač se 3 MPPT

GoodWe GW10K-MS-G40 poskytuje jmenovitý výstupní výkon 10 000 W a je určen pro jednofázové sítě 220, 230 nebo 240 V. Jeho hlavní výhodou oproti střídačům s jedním nebo dvěma MPPT trackery je integrace 3 nezávislých MPPT, z nichž každý může obsluhovat jeden fotovoltaický string.

Tato konfigurace usnadňuje návrh instalací se složitými střechami, různými orientacemi modulů nebo oblastmi s částečným zastíněním, protože každá skupina panelů připojená k MPPT může pracovat nezávisle a hledat svůj vlastní bod maximálního výkonu.

20 A vstupu na MPPT pro vysoce výkonné moduly

Každý ze tří MPPT podporuje maximální vstupní proud 20 A a maximální zkratový proud 26 A. Tyto parametry umožňují práci s fotovoltaickými moduly s vysokým proudem a nabízejí větší flexibilitu při výběru panelů.

Střídač podporuje maximální vstupní napětí 600 V, zatímco provozní rozsah MPPT je 40 až 560 V. Startovací napětí je pouze 50 V a jmenovité vstupní napětí činí 360 V.

Fotovoltaické předimenzování až na 200 %

GoodWe uvádí pro řadu MS G4 možnost fotovoltaického předimenzování až na 200 %. To umožňuje instalovat vyšší výkon modulů, než je jmenovitý výstupní výkon střídače, pokud to návrh a elektrické podmínky fotovoltaického pole dovolují.

V kombinaci s nízkým startovacím napětím a třemi nezávislými MPPT je tento návrhový prostor určen k maximalizaci využití fotovoltaické výroby během dne, včetně období s nižším ozářením.

Maximální účinnost 97,9 %

GW10K-MS-G40 dosahuje maximální účinnosti 97,9 % a evropské účinnosti 97,3 %. Jeho maximální aktivní výstupní výkon je 10 000 W a maximální zdánlivý výkon rovněž dosahuje 10 000 VA.

Maximální výstupní proud je 45,5 A. Účiník je přibližně 1 a lze jej nastavit od 0,8 kapacitního do 0,8 induktivního, zatímco maximální celkové harmonické zkreslení zůstává pod 3 %.

Integrované ochrany na AC i DC straně

GoodWe vybavuje řadu MS G4 různými systémy určenými k ochraně střídače i fotovoltaické instalace. GW10K-MS-G40 obsahuje ochranu proti obrácené polaritě FV, dohled nad izolačním odporem, monitorování reziduálního proudu, ochranu proti ostrovnímu provozu a ochrany proti nadproudu, zkratu a přepětí na střídavé straně.

Součástí je také DC vypínač a přepěťová ochrana SPD typu II jak na stejnosměrné, tak na střídavé straně.

• Monitorování stringového proudu: integrované.
• Detekce izolačního odporu FV: integrovaná.
• Monitorování reziduálního proudu: integrované.
• Ochrana proti obrácené polaritě FV: integrovaná.
• Ochrana proti ostrovnímu provozu: integrovaná.
• Ochrana proti nadproudu AC: integrovaná.
• Ochrana proti zkratu AC: integrovaná.
• Ochrana proti přepětí AC: integrovaná.
• DC vypínač: integrovaný.
• Ochrana proti přepětí DC: SPD typu II.
• Ochrana proti přepětí AC: SPD typu II.
• Vzdálené vypnutí: integrované.

Volitelné AFCI 3.0 pro ochranu proti elektrickému oblouku

Řada MS G4 může být volitelně vybavena AFCI 3.0 s detekcí elektrického oblouku asistovanou umělou inteligencí. Tato funkce je navržena k identifikaci obloukových situací na stejnosměrné straně a k přerušení provozu při zjištění rizikových podmínek.

GoodWe také uvádí Rapid Shutdown 2.0 s integrovaným vysílačem jako součást bezpečnostních řešení dostupných pro tuto generaci střídačů.

Konektivita a monitorování

GoodWe GW10K-MS-G40 nabízí různé možnosti komunikace pro snadnou integraci a dohled nad fotovoltaickou instalací. Technický list uvádí rozhraní RS485, WiFi, LAN, Bluetooth a 4G v závislosti na použitém příslušenství a konfiguraci.

Komunikační protokol je Modbus RTU kompatibilní se SunSpec. Místní rozhraní disponuje LED indikátory a podporuje volitelný LCD displej, stejně jako konektivitu WLAN a ovládání prostřednictvím aplikace.

Možnost paralelního zapojení s DNS G4

Řada MS G4 je připravena pro práci v paralelních smíšených instalacích se střídači GoodWe DNS G4 pomocí komunikačního zařízení EzLink3000. Podle GoodWe tato architektura umožňuje připojit systémy až s 10 střídači bez nutnosti použití externího dataloggeru.

Tato možnost usnadňuje jak pozdější rozšíření fotovoltaické instalace, tak vytváření modulárních systémů, když je potřeba vyšší celkový výkon.

Tichý provoz s přirozenou konvekcí

GW10K-MS-G40 využívá chlazení přirozenou konvekcí, takže pro běžné chlazení nejsou potřeba ventilátory. GoodWe uvádí hlučnost pod 30 dB, což je zvláště zajímavé pro rezidenční instalace, kde může být střídač umístěn v blízkosti obytných prostor.

Vlastní noční spotřeba je nižší než 1 W a zařízení je navrženo pro provoz v rozsahu okolní teploty od -25 do +60 °C.

Krytí IP66 pro všestrannou instalaci

Střídač má stupeň krytí IP66, který poskytuje vysokou ochranu skříně proti vniknutí prachu a vody. To rozšiřuje možnosti umístění zařízení, vždy při dodržení podmínek, vzdáleností a montážních doporučení stanovených společností GoodWe.

Může pracovat při relativní vlhkosti 0 až 100 % a v nadmořské výšce až 4000 metrů nad mořem v rámci podmínek specifikovaných výrobcem.

Kompaktní konstrukce o hmotnosti 16 kg

GoodWe GW10K-MS-G40 má rozměry 493 x 365 x 187 mm a hmotnost 16 kg. Jeho kompaktní formát usnadňuje manipulaci a montáž, zejména s ohledem na jmenovitý výkon 10 kW a integraci tří MPPT trackerů.

Fotovoltaické vstupy používají konektory MC4 pro vodiče o průřezu 4 až 6 mm², zatímco výstup střídavého proudu využívá plug and play konektor kompatibilní s vodiči až do 16 mm².

Technické vlastnosti GoodWe GW10K-MS-G40

• Značka: GoodWe.
• Označení: GW10K-MS-G40.
• Řada: MS G4.
• Typ: stringový solární střídač.
• Síť: jednofázová.
• Jmenovitý výstupní výkon: 10 000 W.
• Jmenovitý zdánlivý výkon: 10 000 VA.
• Maximální aktivní výkon AC: 10 000 W.
• Maximální zdánlivý výkon AC: 10 000 VA.
• Jmenovité výstupní napětí: 220 / 230 / 240 V, L / N / PE.
• Jmenovitá frekvence: 50 / 60 Hz.
• Maximální výstupní proud: 45,5 A.
• Účiník: přibližně 1, nastavitelný od 0,8 kapacitního do 0,8 induktivního.
• Maximální celkové harmonické zkreslení: <3 %.
• Počet MPPT: 3.
• Počet stringů na MPPT: 1.
• Maximální FV vstupní napětí: 600 V.
• Rozsah provozu MPPT: 40-560 V.
• Startovací napětí: 50 V.
• Jmenovité vstupní napětí: 360 V.
• Maximální proud na MPPT: 20 A.
• Maximální zkratový proud na MPPT: 26 A.
• FV předimenzování: až 200 % podle GoodWe.
• Maximální účinnost: 97,9 %.
• Evropská účinnost: 97,3 %.
• Chlazení: přirozená konvekce.
• Hlučnost: <30 dB.
• Noční spotřeba: <1 W.
• Stupeň krytí: IP66.
• Rozsah provozní teploty: -25 až +60 °C.
• Relativní vlhkost: 0-100 %.
• Maximální provozní nadmořská výška: 4000 m.
• Topologie: bez transformátoru.
• Komunikace: RS485, WiFi, LAN, Bluetooth a 4G.
• Protokol: Modbus RTU kompatibilní se SunSpec.
• Rozhraní: LED, volitelný LCD a WLAN + aplikace.
• Ochrana SPD DC: typ II.
• Ochrana SPD AC: typ II.
• AFCI: volitelné.
• Rozměry: 493 x 365 x 187 mm.
• Hmotnost: 16 kg.
• DC konektory: MC4 pro vodiče 4-6 mm².
• AC připojení: plug and play konektor pro vodiče až 16 mm².

Obzvláště vhodný pro složité fotovoltaické střechy

Tři nezávislé MPPT dělají z GoodWe GW10K-MS-G40 obzvláště zajímavé řešení pro instalace, kde je třeba rozdělit moduly mezi různé orientace nebo sklony. Oproti architektuře s menším počtem MPPT trackerů umožňuje větší nezávislost mezi jednotlivými fotovoltaickými stringy.

Kombinace 10 kW jednofázového výkonu, vstupů 20 A na MPPT, fotovoltaického předimenzování až na 200 %, maximální účinnosti 97,9 %, krytí IP66 a provozu pod 30 dB poskytuje kompletní řešení pro rezidenční solární instalace, které vyžadují výkon, flexibilitu návrhu a široké možnosti komunikace.

Důležité: dimenzování stringů, připojený fotovoltaický výkon, napětí a proudy modulů a externí ochrany musí být vypočteny v souladu se specifikacemi GoodWe a platnými normami pro každou instalaci.
