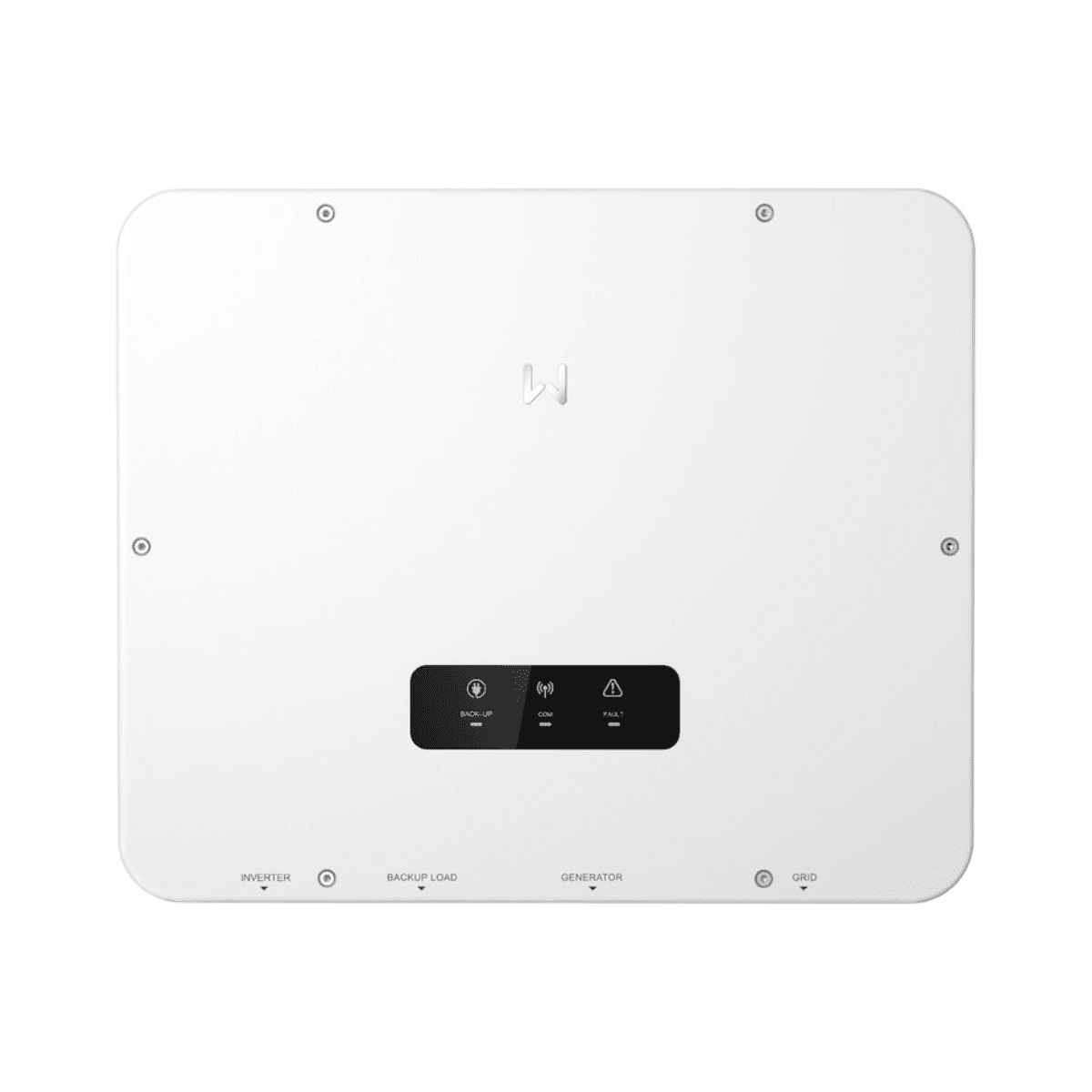

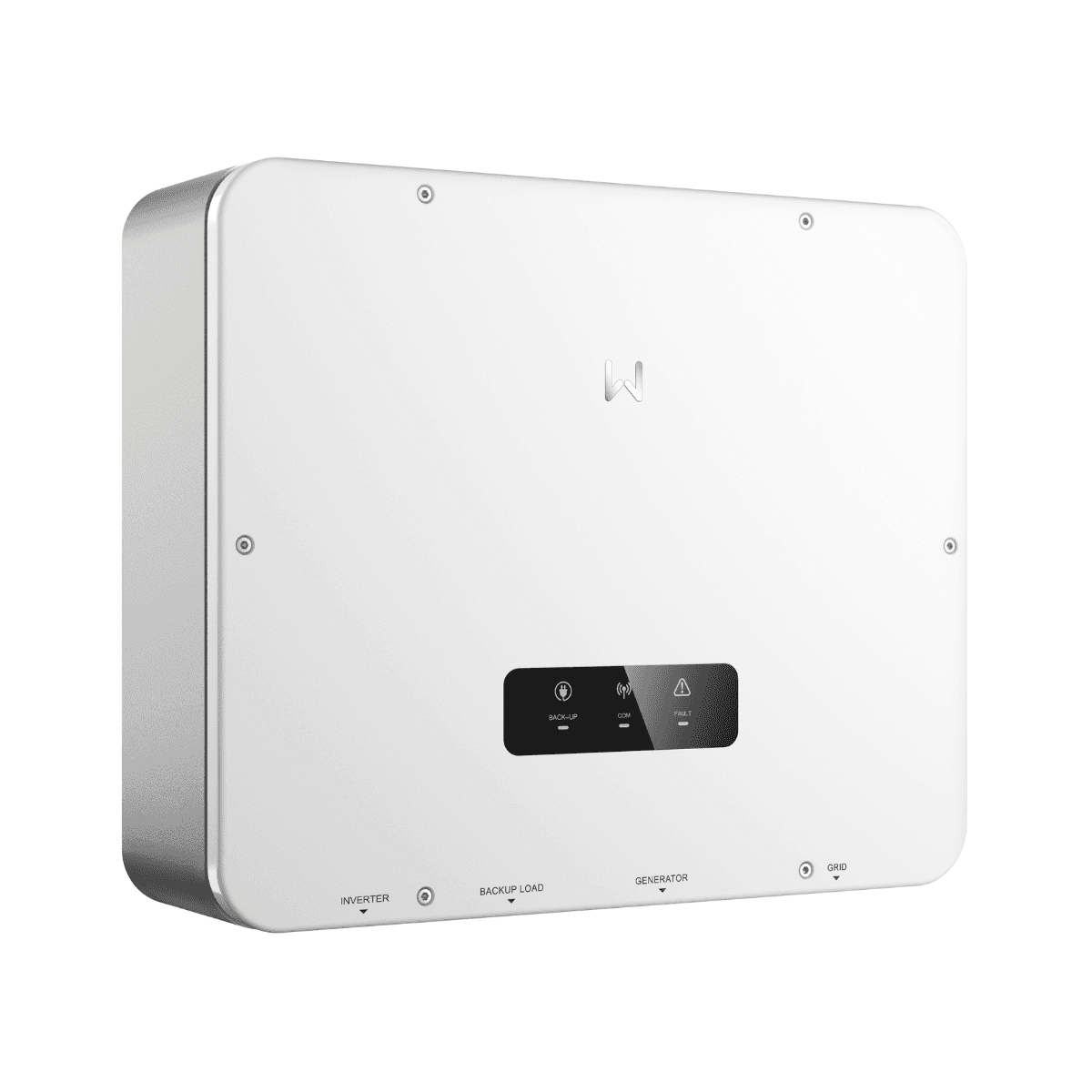

Spolehlivé záložní napájení pro ukládání energie GoodWe STS200-80-10

GoodWe STS200-80-10 je statický přepínací systém navržený tak, aby poskytoval spolehlivé záložní elektrické napájení v instalacích pro ukládání energie. Spolupracuje s kompatibilními hybridními střídači GoodWe a zajišťuje přechod mezi provozem připojeným k síti a záložním režimem při výpadku elektrického napájení.

S jmenovitým zdánlivým výkonem 50 kilovoltampérů, třífázovým napětím 380 nebo 400 voltů a dobou přepnutí kratší než 10 milisekund umožňuje STS udržovat záložní zátěže napájené energií dostupnou ze solárních panelů a baterií. Podporuje také integraci generátoru a je připraven pro řízení vysokovýkonných zátěží, jako jsou tepelná čerpadla a motory.

Statický přepínací systém pro ukládání energie

STS, tedy statický přepínací systém, funguje jako přepínací prvek mezi elektrickou sítí, hybridním střídačem, záložními zátěžemi a v případě součásti instalace také generátorem.

Když síť funguje normálně, systém umožňuje provoz v režimu připojení k síti. Pokud dojde k výpadku napájení, střídač přejde do záložního režimu a udržuje napájení kritických zátěží pomocí energie dostupné ve fotovoltaickém systému nebo v bateriích.

Po obnovení dodávky elektrické energie systém umožní střídači znovu se synchronizovat a vrátit se k provozu připojenému k síti.

Přepnutí kratší než 10 milisekund

Jednou z hlavních vlastností GoodWe STS200-80-10 je jeho doba přepnutí kratší než 10 milisekund. Tento rychlý přenos je navržen tak, aby minimalizoval přerušení mezi provozem připojeným k síti a záložním režimem.

Tato vlastnost je obzvláště důležitá v komerčních instalacích a dalších aplikacích, kde je žádoucí zachovat kontinuitu napájení považovaných za nezbytné zátěží.

Kompatibilní s hybridními střídači GoodWe ET40/50

Aktuální dokumentace EMEA společnosti GoodWe uvádí kompatibilitu STS200-80-10 s hybridními střídači GoodWe ET40/50.

Komunikace mezi STS a střídačem probíhá prostřednictvím RS485, což umožňuje koordinovat připojení, odpojení a přechod mezi jednotlivými provozními režimy.

Jmenovitý výkon 50 kilovoltampérů

Připojení ke střídači je navrženo pro jmenovitý zdánlivý výkon 50 kilovoltampérů. Za normálních podmínek při provozu připojeném k síti má i síťová strana jmenovitý zdánlivý výkon 50 kilovoltampérů.

Při jmenovitém napětí 400 voltů je jmenovitý proud 72,5 ampéru. Při jmenovitém výstupním napětí 380 voltů uvádí GoodWe jmenovitý proud 75,8 ampéru.

Až 55 kilovoltampérů v záložním režimu bez sítě

Na výstupu určeném pro záložní zátěže poskytuje STS jmenovitý zdánlivý výkon 50 kilovoltampérů.

Pokud instalace funguje bez sítě, může maximální záložní zdánlivý výkon dosáhnout 55 kilovoltampérů, což poskytuje dodatečnou kapacitu pro zvládnutí určitých zátěžových podmínek.

Až 138 kilovoltampérů při dostupné síti

Je-li k dispozici napájení z elektrické sítě, záložní rozhraní podporuje maximální zdánlivý výkon až 138 kilovoltampérů.

GoodWe také uvádí maximální vstupní výkon na síťovém portu 138 kilowattů pro energii odebranou ze sítě. Maximální proudový odběr na straně sítě i zálohy může v rámci podmínek stanovených výrobcem dosáhnout 200 ampérů.

Připraveno pro velké zátěže

GoodWe STS200-80-10 je navržen pro řízení vysokovýkonných zátěží v rámci elektrických limitů stanovených pro zařízení.

GoodWe výslovně zdůrazňuje jeho použití se zátěžemi, jako jsou tepelná čerpadla a motory s vysokým výkonem, čímž rozšiřuje možnosti využití úložiště energie v komerčních instalacích a aplikacích s náročnou spotřebou.

Integrace s generátorem

Kromě spolupráce s elektrickou sítí a hybridním střídačem má STS rozhraní připravené pro integraci generátoru nebo kompatibilního fotovoltaického střídače.

Tato možnost umožňuje navrhovat energetické systémy s dodatečným zdrojem výroby pro zvýšení flexibility a energetické dostupnosti instalace.

Výkon až 55 kilovoltampérů na vstupu generátoru

Připojení určené pro generátor nebo fotovoltaický střídač má jmenovitý zdánlivý výkon 50 kilovoltampérů a maximální zdánlivý výkon 55 kilovoltampérů.

Jmenovitý proud je 72,5 ampéru při 400 voltech. GoodWe uvádí jmenovitý proud relé na straně generátoru 90 ampérů.

Třífázové napětí 380 nebo 400 voltů

STS200-80-10 je navržen pro třífázové systémy s jmenovitým výstupním napětím 380 nebo 400 voltů a konfigurací 3L/N/PE.

Jmenovitá frekvence může být 50 nebo 60 hertzů, s podporovaným frekvenčním rozsahem mezi 45 a 65 hertzy.

Technická dokumentace dále uvádí rozsah výstupního napětí 176 až 276 voltů podle podmínek stanovených společností GoodWe.

Síťové relé 200 ampérů

Systém obsahuje relé střídavého proudu se jmenovitým proudem 200 ampérů. Tato kapacita umožňuje zvládat vysoké proudy, které mohou vznikat na rozhraní sítě a zálohy při provozu instalace připojené k elektrickému napájení.

Na straně určené pro generátor má relé jmenovitý proud 90 ampérů.

Ochrana IP65 pro náročné instalace

GoodWe STS200-80-10 má stupeň krytí IP65, který poskytuje ochranu proti vniknutí prachu a vody v rámci podmínek stanovených pro tuto klasifikaci.

Jeho konstrukce umožňuje použití v různých instalačních prostředích, pokud jsou dodrženy požadavky na umístění, montáž, větrání a ochranu uvedené společností GoodWe.

Široký rozsah provozní teploty

STS může pracovat při okolních teplotách mezi -35 a 60 stupni Celsia, což umožňuje jeho použití v širokém rozsahu klimatických podmínek.

Maximální provozní nadmořská výška stanovená společností GoodWe je 4 000 metrů.

Chlazení přirozenou konvekcí

Systém používá chlazení přirozenou konvekcí, takže pro běžné chlazení nevyžaduje ventilátory.

Tato konfigurace snižuje počet pohyblivých mechanických prvků a umožňuje pasivní provoz chladicího systému.

Montáž na stěnu

GoodWe STS200-80-10 je navržen pro montáž na stěnu. Má rozměry 510 milimetrů na šířku, 425 milimetrů na výšku a 156 milimetrů do hloubky.

Jeho hmotnost je přibližně 16,5 kilogramu, proto musí být povrch a upevňovací prvky použité při montáži vhodné pro bezpečné nesení zařízení.

Kompaktní provedení pro komerční systémy ukládání energie

Přestože zvládá síťové proudy až 200 ampérů a vysoké záložní výkony, STS má kompaktní formát, který usnadňuje jeho integraci vedle střídače a ostatních komponent systému ukládání energie.

Montáž musí být provedena s ohledem na vzdálenosti, orientaci a instalační požadavky definované v manuálu výrobce.

Komunikace RS485 se střídačem

Komunikace mezi statickým přepínacím systémem a kompatibilním střídačem GoodWe probíhá prostřednictvím RS485.

Tato komunikace umožňuje koordinovat provoz střídače se stavem sítě, záložním výstupem a dalšími energetickými zdroji připojenými k systému.

Aplikace GoodWe STS200-80-10

STS je určen zejména pro komerční systémy ukládání energie a další třífázové instalace, kde je vyžadováno záložní napájení.

Mezi možné aplikace patří:

• Systémy ukládání energie s hybridními střídači GoodWe ET40/50.
• Fotovoltaické instalace s baterií a funkcí zálohy.
• Komerční budovy s kritickými zátěžemi.
• Instalace s tepelnými čerpadly.
• Systémy s motory s vysokým výkonem.
• Instalace s pomocným generátorem.
• Systémy vyžadující rychlý přechod mezi sítí a zálohou.

Technické vlastnosti GoodWe STS200-80-10

• Značka: GoodWe.
• Řada: STS.
• Označení: STS200-80-10.
• Typ produktu: statický přepínací systém.
• Použití: záložní napájení pro systémy ukládání energie.
• Kompatibilita uvedená společností GoodWe: hybridní střídače ET40/50.
• Jmenovité výstupní napětí: 380 nebo 400 voltů.
• Elektrická konfigurace: 3L/N/PE.
• Rozsah výstupního napětí: mezi 176 a 276 volty.
• Jmenovitá frekvence: 50 nebo 60 hertzů.
• Rozsah frekvence: mezi 45 a 65 hertzy.
• Jmenovitý zdánlivý výkon na straně střídače: 50 kilovoltampérů.
• Jmenovitý zdánlivý výkon na straně sítě: 50 kilovoltampérů.
• Jmenovitý zdánlivý výkon zálohy: 50 kilovoltampérů.
• Maximální zdánlivý výkon bez sítě: 55 kilovoltampérů.
• Maximální zdánlivý výkon se sítí: 138 kilovoltampérů.
• Jmenovitý zdánlivý výkon portu generátoru nebo fotovoltaického střídače: 50 kilovoltampérů.
• Maximální zdánlivý výkon portu generátoru nebo fotovoltaického střídače: 55 kilovoltampérů.
• Jmenovitý proud při 400 voltech: 72,5 ampéru.
• Jmenovitý proud při 380 voltech: 75,8 ampéru.
• Jmenovitý proud síťového relé: 200 ampérů.
• Jmenovitý proud relé generátoru: 90 ampérů.
• Doba přepnutí: kratší než 10 milisekund.
• Integrace s generátorem: ano.
• Komunikace se střídačem: RS485.
• Chlazení: přirozená konvekce.
• Topologie: neizolovaná.
• Stupeň krytí: IP65.
• Provozní teplota: mezi -35 a 60 stupni Celsia.
• Maximální provozní nadmořská výška: 4 000 metrů.
• Typ montáže: na stěnu.
• Šířka: 510 milimetrů.
• Výška: 425 milimetrů.
• Hloubka: 156 milimetrů.
• Hmotnost: přibližně 16,5 kilogramu.
• Bezpečnostní normy: IEC 62109-1 a IEC 62109-2.
• Elektromagnetická kompatibilita: EN 61000-6-1, EN 61000-6-2, EN 61000-6-3 a EN 61000-6-4.

Rychlé a flexibilní záložní napájení pro systémy ukládání energie

GoodWe STS200-80-10 umožňuje integrovat elektrickou síť, hybridní střídač, záložní zátěže a generátor do řešení navrženého tak, aby udrželo kontinuitu dodávky energie při výpadku sítě.

Jeho doba přepnutí kratší než 10 milisekund, jmenovitý výkon 50 kilovoltampérů, kapacita až 55 kilovoltampérů bez sítě a až 138 kilovoltampérů při dostupné síti spolu s kompatibilitou se střídači GoodWe ET40/50 z něj činí klíčový prvek pro třífázové systémy ukládání energie, které vyžadují spolehlivé řízení záložního napájení.
