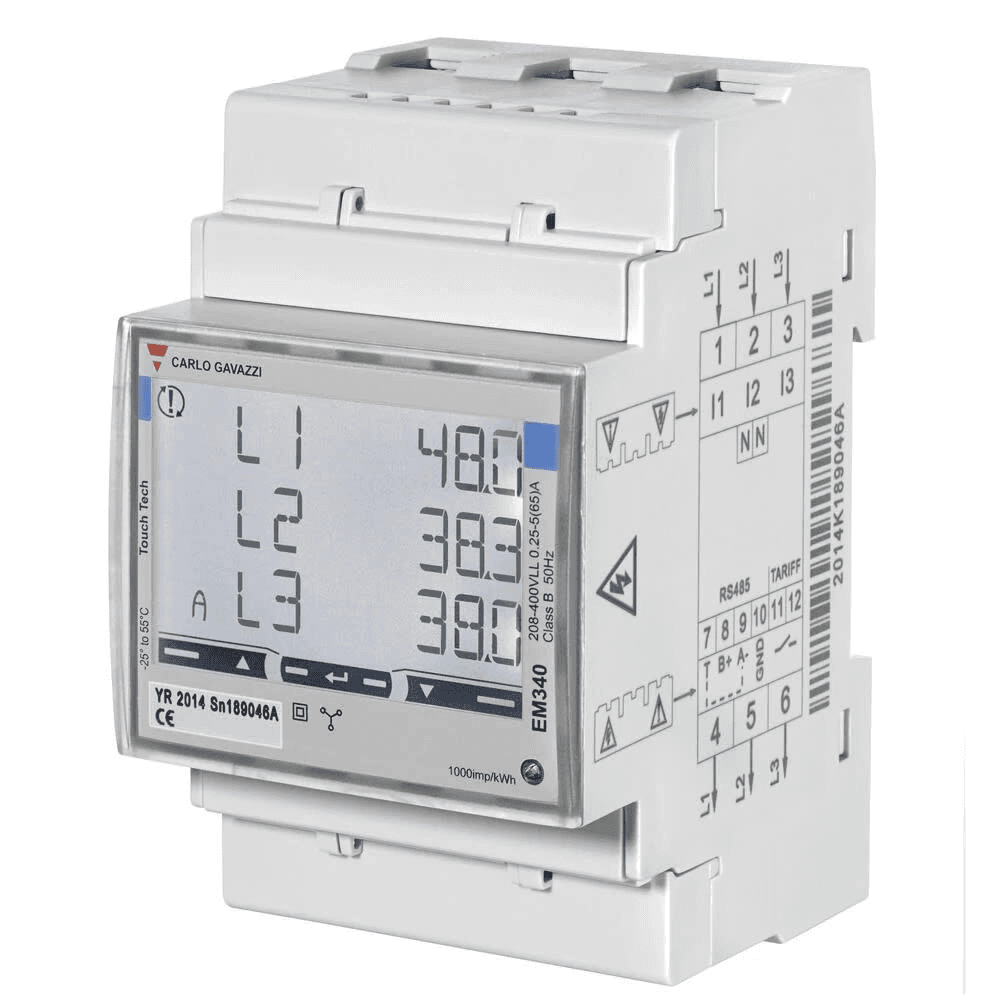

Trojfázový elektroměr až do 65 A Wallbox

Třífázový měřič energie Wallbox 000002174 je elektroměr pro třífázové elektrické instalace navržený pro přímé měření proudů až do 65 A a pro poskytování systému nabíjení Wallbox potřebných informací pro různé funkce správy energie. Odkaz odpovídá modelu, který Wallbox označuje jako MTR-3P-65A / EM340-PRO380, a instaluje se na DIN lištu s obsazením 3 modulů.

Díky komunikaci RS485 s kompatibilními nabíječkami Wallbox umožňuje měřič sledovat v reálném čase spotřebu instalace a využít tyto informace pro funkce jako Power Boost, dynamické řízení výkonu a kompatibilní řešení nabíjení ze solární energie. Jeho přímé měření eliminuje potřebu proudových transformátorů nebo externích klešťových snímačů v instalacích, které nepřekračují povolených 65 A zařízení.

Třífázový měřič až do 65 A

Odkaz Wallbox 000002174 je speciálně navržen pro třífázové instalace a umožňuje maximální trvalý proud 65 A.

Měření probíhá přímo prostřednictvím samotného elektroměru, takže fázové vodiče procházejí zařízením elektricky bez nutnosti použití externích proudových kleští.

• Typ instalace: třífázová.
• Typ měření: přímé.
• Základní proud: 5 A.
• Maximální proud: 65 A.
• Minimální specifikovaný proud pro řadu EM340: 0,25 A.

Model EM340 / PRO380

Wallbox výslovně označuje tento produkt jako Power Meter EM340 / PRO380, Three Phases, 65 A.

EM340 je třífázový analyzátor energie navržený pro měření energie i různých elektrických veličin instalace a jejich přenos do řídicího systému.

Jeho integrace s nabíječkami Wallbox umožňuje nabíjecí infrastruktuře přizpůsobit chování dostupnému výkonu v objektu.

Kompatibilní s Power Boost

Jedním z hlavních použití měřiče je funkce Power Boost u kompatibilních nabíječek Wallbox.

Power Boost využívá měření celkové spotřeby objektu k dynamickému nastavení výkonu dostupného pro nabíjení elektromobilu.

Když se spotřeba domácnosti nebo instalace zvýší, nabíječka může snížit výkon určený pro vozidlo. Když jiné spotřeby klesnou, systém může opět zvýšit nabíjecí výkon v rámci nastavených limitů.

To umožňuje lépe využít dostupný elektrický výkon a pomáhá zabránit tomu, aby součet spotřeby budovy a vozidla překročil limit nastavený pro instalaci.

Dynamické řízení nabíjení

Měřič poskytuje elektrické informace ekosystému Wallbox pro využití funkcí dynamické správy energie v kompatibilních instalacích.

V infrastruktuře s více nabíječkami Wallbox nabízí řešení jako Dynamic Power Sharing nebo ekvivalentní systémy dynamického řízení, které dokážou rozdělovat dostupný výkon mezi jednotlivá nabíjecí místa.

Finální kompatibilita závisí na modelu nabíječky, konfiguraci instalace a aktivovaných softwarových funkcích.

Kompatibilní se solárními nabíjecími řešeními

EM340 patří mezi měřiče používané Wallboxem pro jeho řešení správy energie kompatibilní s fotovoltaickou výrobou, historicky označovaná jako Eco-Smart a nyní integrovaná do funkcí Solar Charging v ekosystému Wallbox.

V kompatibilní instalaci může systém využít informace poskytované elektroměrem k určení energetických toků v domácnosti a řízení nabíjení vozidla podle dostupné energie.

Konkrétní funkce a dostupné režimy nabíjení závisí na nabíječce Wallbox a verzi nainstalovaného systému správy energie.

Komunikace RS485

Komunikace mezi měřičem a kompatibilními nabíječkami Wallbox probíhá prostřednictvím RS485.

U EM340 tato komunikace využívá protokol Modbus RTU, který umožňuje přenášet do řídicího systému elektrické hodnoty naměřené elektroměrem.

Wallbox ve své instalační dokumentaci uvádí připojení EM340 pomocí příslušných svorek:

• A- / RS485.
• B+ / RS485.
• GND.
• Terminace sběrnice.

Instalace a konfigurace sítě RS485 musí být provedena podle schématu příslušné použité nabíječky Wallbox.

Měření aktivní a jalové energie

Technická platforma EM340 umožňuje měřit různé veličiny související se spotřebou elektrické energie.

Mezi dostupné parametry patří:

• Aktivní energie: kWh.
• Jalová energie: kvarh.
• Aktivní výkon: kW.
• Jalový výkon: kvar.
• Zdánlivý výkon: kVA.
• Napětí mezi fázemi: VLL.
• Napětí fáze-nula: VLN.
• Proud: A.
• Účiník: PF.
• Frekvence: Hz.

Zařízení může pracovat s celkovými údaji systému i s různými veličinami pro jednotlivé fáze.

Měření importované a exportované energie

Řada EM340 umožňuje rozlišovat mezi energií odebranou ze sítě a energií dodanou do sítě, což je obzvlášť užitečné v instalacích s fotovoltaickou výrobou.

Tato schopnost umožňuje poskytovat systému správy energie informace o směru toku výkonu.

Přímé připojení 5(65) A

Měřič používá proudový vstup specifikovaný jako 5(65) A, tedy základní proud 5 A a maximální trvalý proud 65 A.

Jako elektroměr s přímým připojením nepotřebuje pro práci v tomto rozsahu externí proudové transformátory.

Pro třífázové instalace s vyššími proudy nabízí Wallbox měřiče s nepřímým měřením a kleštěmi pro vyšší rozsahy.

Třífázové napětí 208 až 400 V mezi fázemi

Platforma EM340 je navržena pro sítě s měřicím napětím 208 až 400 V AC mezi fázemi.

Lze ji použít v kompatibilních třífázových systémech se 3 nebo 4 vodiči podle elektrické konfigurace a zapojení stanoveného výrobcem.

Samo napájený z měřené sítě

EM340 je měřič samonapájený z elektrického napětí, které měří, takže pro svůj běžný provoz nepotřebuje samostatný pomocný zdroj.

Vlastní spotřeba specifikovaná pro řadu EM340 je až přibližně 1 W / 10 VA.

Podsvícený LCD displej

Měřič je vybaven podsvíceným LCD displejem, který umožňuje přímo v rozvaděči zobrazit hlavní elektrické veličiny.

Provedení EM340 využívá tři řádky po osmi číslicích a dotykové zóny pro navigaci mezi jednotlivými informačními stránkami a parametry.

Kromě integrovaného provozu s Wallboxem je toto zobrazení užitečné také při uvádění do provozu, kontrole a údržbě instalace.

Montáž na DIN lištu

Wallbox 000002174 je určen k instalaci do elektrických rozvaděčů na DIN lištu.

Zabírá 3 moduly DIN, takže je nutné vyhradit odpovídající prostor v elektrické skříni.

Rozměry platformy EM340 jsou přibližně:

• Šířka: 54 mm.
• Výška: 90 mm.
• Hloubka: 63 mm.

Hmotnost měřiče EM340 je přibližně 240 g včetně obalu, podle technického listu výrobce analyzátoru.

Čelní krytí IP51

Řada EM340 má:

• Čelní krytí: IP51.
• Krytí svorek: IP20.

Měřič je určen k montáži uvnitř rozvaděče nebo vhodné elektrické skříně, takže výsledné krytí instalace bude záviset na použitém rozvaděči.

Přesnost pro energetický monitoring

EM340 splňuje přesnostní specifikace pro profesionální měření elektrické energie.

• Aktivní energie: třída 1 podle EN 62053-21.
• Aktivní energie: třída B podle EN 50470-3 pro příslušné varianty.
• Jalová energie: třída 2 podle EN 62053-23.
• Přesnost proudu a napětí: až ±0,5 % z odečtu za podmínek specifikovaných výrobcem.

Důležité: reference 000002174 nesmí být zaměňována s EM340 MID

Wallbox prodává jak standardní měřiče EM340, tak verze EM340 MID. Reference 000002174 je Wallboxem identifikována jako MTR-3P-65A / EM340-PRO380 třífázový 65 A, zatímco aktuální dokumentace příslušenství uvádí verzi EM340 MID jako samostatnou kategorii.

Proto nelze automaticky přisuzovat referenci 000002174 certifikaci MID určenou pro fiskální nebo fakturační měření, aniž by bylo výslovně ověřeno, že dodaná jednotka odpovídá certifikované variantě.

Technické vlastnosti Wallbox 000002174

• Značka: Wallbox.
• Reference: 000002174.
• Kód produktu: MTR-3P-65A.
• Související model: EM340 / PRO380.
• Typ: měřič energie.
• Elektrická instalace: třífázová.
• Typ měření: přímé.
• Jmenovitý/základní proud: 5 A.
• Maximální proud: 65 A.
• Napětí řady EM340: 208-400 V AC mezi fázemi.
• Montáž: DIN lišta.
• Šířka: 3 moduly DIN.
• Rozměry EM340: přibližně 54 x 90 x 63 mm.
• Komunikace s Wallbox: RS485.
• Protokol: Modbus RTU.
• Displej: podsvícený LCD.
• Měření aktivní energie: ano.
• Měření jalové energie: ano.
• Měření po fázích: ano.
• Měření importované/exportované energie: ano.
• Power Boost: kompatibilní v podporovaných systémech Wallbox.
• Eco-Smart / Solar Charging: kompatibilní podle nabíječky a konfigurace.
• Dynamic Power Sharing: kompatibilní podle infrastruktury Wallbox.
• Čelní krytí: IP51.
• Krytí svorek: IP20.
• Samonapájení: ano.

Měřič Wallbox pro optimalizaci nabíjení elektromobilu

Wallbox 000002174 umožňuje integrovat měření třífázové spotřeby instalace s kompatibilními nabíječkami Wallbox a poskytuje potřebné informace pro přizpůsobení nabíjení vozidla skutečně dostupné energii.

Jeho přímé měření až do 65 A, kompaktní formát 3 modulů DIN a komunikace RS485 z něj činí obzvlášť vhodné řešení pro domácí i profesionální třífázové instalace, kde je požadováno využití Power Boost, funkcí solárního nabíjení nebo systémů dynamické správy výkonu.

Instalaci musí provést kvalifikovaný odborník a vždy podle schématu měřiče i specifické dokumentace nabíječky Wallbox, se kterou bude používán.
