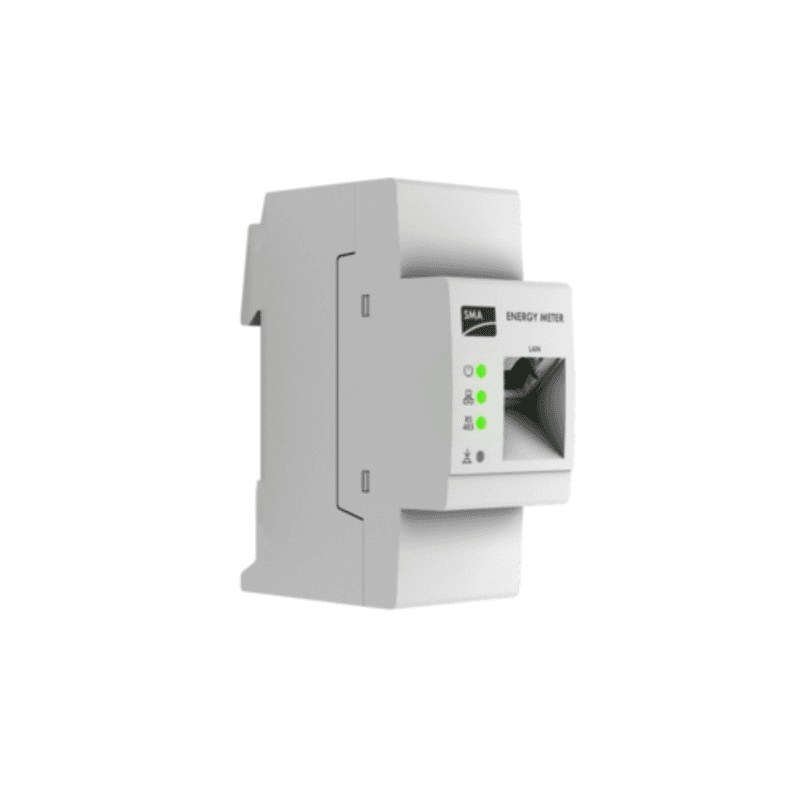

Měřič energie (Smart Meter) SMA EM-1CT63A-21

SMA Energy Meter CT EM-1CT63A-21 je inteligentní měřič energie navržený pro rychlé a přesné zaznamenávání elektrických toků ve fotovoltaických instalacích a systémech energetického managementu SMA. Tato verze obsahuje proudový transformátor 63 A a umožňuje přenášet naměřené hodnoty prostřednictvím Ethernetu v rámci místní sítě, což usnadňuje monitorování spotřeby ze sítě, dodané energie i výroby z fotovoltaiky.

Díky obousměrnému měření dokáže SMA EM-1CT63A-21 určit jak energii odebranou ze sítě, tak energii do ní dodanou. Tyto informace lze využít v ekosystému SMA k optimalizaci energetického managementu, zvýšení využití fotovoltaické energie a k realizaci regulačních funkcí kompatibilních s instalovanými zařízeními.

Měření pomocí proudového transformátoru 63 A

SMA EM-1CT63A-21 provádí měření pomocí proudového transformátoru, který je součástí standardní dodávky zařízení. Tato verze disponuje CT připojením a je určena pro jednofázové aplikace s mezním proudem až 63 A.

Na rozdíl od jiných měřičů s přímým připojením zaznamenává SMA Energy Meter CT proud prostřednictvím příslušného transformátoru. Tato konfigurace usnadňuje integraci do rozvaděčů a umožňuje měření bez toho, aby veškerý proud instalace musel procházet přímo samotným měřičem.

Obousměrné měření pro fotovoltaické instalace

SMA Energy Meter CT umožňuje zaznamenávat energetické toky v obou směrech. Lze jej tak použít ke zjištění výkonu odebíraného ze sítě i fotovoltaického výkonu dodávaného do sítě.

Může být také použit jako měřič výroby z fotovoltaiky a přispět k integraci výroby střídačů jiných výrobců do určitých kompatibilních systémů energetického managementu SMA.

Komunikace prostřednictvím Ethernetu

Měřič je vybaven rozhraním Ethernet pro přenos zaznamenaných hodnot po místní síti. Nemá WiFi připojení, takže integrace s ostatními komponentami systému probíhá pomocí síťového kabelu.

Rychlá komunikace elektrických hodnot umožňuje kompatibilním systémům SMA disponovat aktuálními informacemi pro monitorování a energetický management. Výrobce uvádí měřicí cykly 1000 ms a 200 ms.

Kompatibilní se systémy energetického managementu SMA

SMA EM-1CT63A-21 je navržen pro integraci do instalací se systémy SMA. Lze jej použít společně se Sunny Home Manager 2.0 a s kompatibilními řešeními System Manager, přičemž poskytuje potřebné hodnoty pro dohled a řízení energetických toků v instalaci.

SMA tento měřič uvádí také mezi kompatibilními komponentami pro určité konfigurace nulových přetoků. V těchto systémech umožňují údaje z měřiče regulačnímu systému sledovat v reálném čase výměnu energie v místě připojení k síti.

Kompaktní instalace na DIN lištu

Zařízení je navrženo pro montáž na DIN lištu uvnitř elektrického rozvaděče nebo skříně elektroměru. Jeho rozměry jsou pouze 35 x 88 x 65 mm a zabírá dva moduly DIN lišty, což usnadňuje integraci i v rozvaděčích s omezeným prostorem.

Model EM-1CT63A-21 má přibližnou hmotnost 0,2 kg a je připraven pro provoz při okolních teplotách od -25 do +55 °C.

Přesnost a nízká spotřeba

SMA Energy Meter CT nabízí přesnost měření až ≤ 2 % a podporuje maximální proud 63 A prostřednictvím dodaného transformátoru. Jeho maximální vlastní spotřeba je ≤ 2 W, což pomáhá udržet nízkou pomocnou spotřebu monitorovacího systému.

Jmenovité provozní napětí se pohybuje mezi 85 a 250 V AC a zařízení podporuje síťové frekvence 50 nebo 60 Hz s tolerancí ±5 %.

Technické vlastnosti SMA EM-1CT63A-21

• Značka: SMA Solar.
• Označení: EM-1CT63A-21.
• Řada: SMA Energy Meter CT.
• Typ: inteligentní měřič energie / Smart Meter.
• Použití: měření a energetický management ve fotovoltaických instalacích.
• Počet dodaných proudových transformátorů: 1.
• Mezní proud: max. 63 A.
• Typ měření: pomocí proudového transformátoru.
• Obousměrné měření: ano.
• Jmenovité napětí: 85-250 V AC.
• Frekvence: 50/60 Hz (±5 %).
• Maximální vlastní spotřeba: ≤ 2 W.
• Přesnost měření: ≤ 2 %.
• Měřicí cykly: 1000 ms / 200 ms.
• Komunikační rozhraní: Ethernet.
• WiFi: ne.
• Montáž: DIN lišta v elektrickém rozvaděči nebo skříni elektroměru.
• Potřebný prostor na DIN liště: 2 moduly.
• Rozměry: 35 x 88 x 65 mm.
• Hmotnost: přibližně 0,2 kg.
• Provozní okolní teplota: -25 až +55 °C.
• Teplota pro přepravu a skladování: -25 až +70 °C.
• Maximální provozní nadmořská výška: 2000 m n. m.
• Stupeň krytí: IP20.
• Třída ochrany: II.
• Kategorie přepětí: CAT III.
• Záruka výrobce: 2 roky.

Obsah dodávky

Podle dokumentace SMA obsahuje dodávka EM-1CT63A-21 samotný SMA Energy Meter CT, proudový transformátor 63 A, konektor pro napěťový vstup, konektor pro proudový transformátor a instalační dokumentaci.

Měření pro optimalizaci fotovoltaické vlastní spotřeby

Informace poskytované SMA EM-1CT63A-21 umožňují zjistit, jak proudí energie mezi fotovoltaickou instalací, spotřebou a elektrickou sítí. V kombinaci s kompatibilním systémem SMA lze tyto údaje využít k optimalizaci vlastní spotřeby, sledování nakoupené nebo dodané energie a koordinaci strategií energetického managementu.

Jeho kompaktní provedení pro DIN lištu, komunikace Ethernet, obousměrné měření a dodaný proudový transformátor 63 A činí ze SMA Energy Meter CT EM-1CT63A-21 specifické řešení pro jednofázové instalace, které potřebují začlenit měření energie do ekosystému SMA.

Důležité: instalaci a uvedení měřiče do provozu musí provádět kvalifikovaný personál a v souladu s pokyny a bezpečnostními požadavky stanovenými společností SMA.
