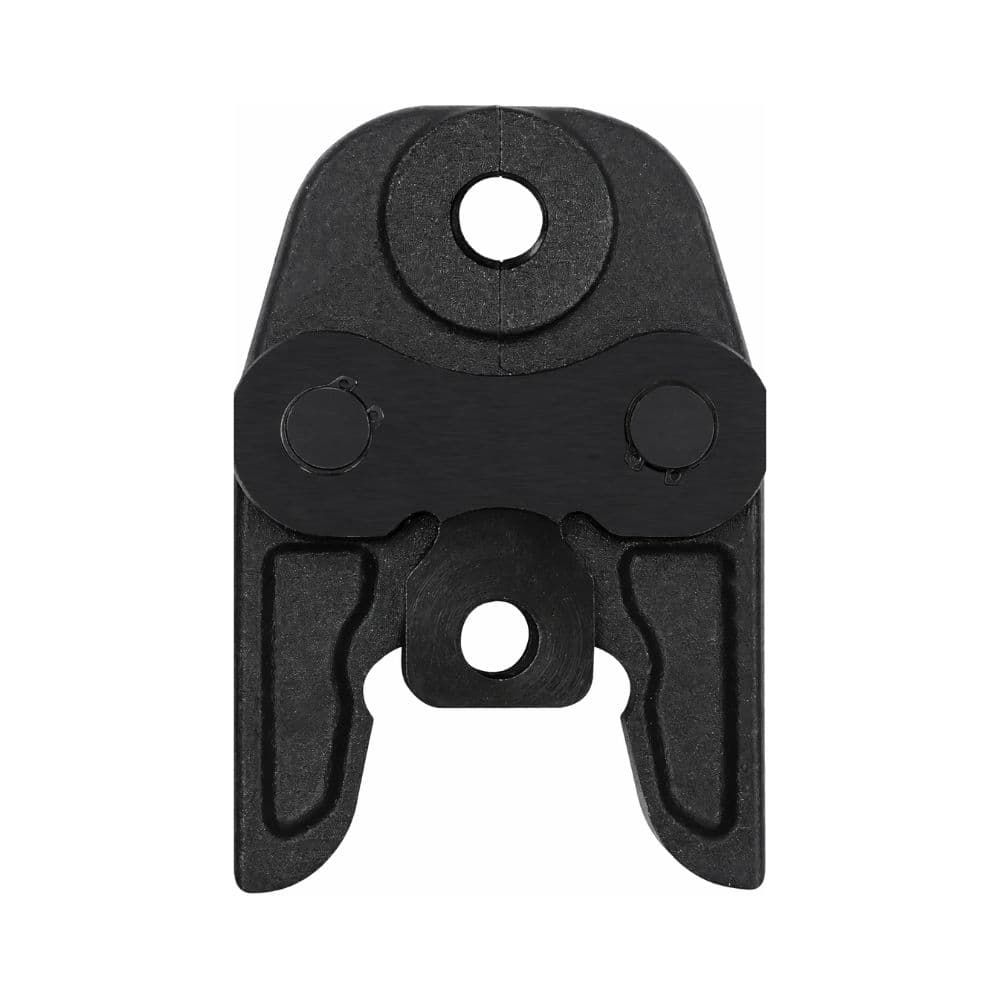

Svorka typu "U" s průměrem 20 mm a silou 32 kN

Čelist BARA 32052020 je profesionální příslušenství pro lisovací nástroje, navržené speciálně pro vytváření spojů v průměru 20 mm s profilem U. Je zařazena do kategorie 32 kN a umožňuje práci s kompatibilními trubkami a tvarovkami, které vyžadují tento rozměr a geometrii lisování.

Její konfigurace U20 je zvláště určena pro profesionální instalatérské práce, vytápění a montáž potrubních systémů pomocí lisování. Pro správné provedení spoje je nezbytné ověřit, že použitá tvarovka podporuje profil U 20 mm a že lisovací stroj je s čelistí kompatibilní.

Lisovací čelist U20

Označení 32052020 odpovídá konkrétně lisovací čelisti 20 mm s profilem U. Označení U20 umožňuje rychle identifikovat jak pracovní průměr, tak i konturu používanou ke stlačení tvarovky.

V systémech press-fitting je geometrie čelisti zásadním parametrem, protože určuje tvar, kterým se během pracovního cyklu deformuje lisovací zóna fitinku.

Pro trubky a tvarovky 20 mm

Tato čelist je dimenzována pro práci s kompatibilními tvarovkami 20 mm.

Průměr musí odpovídat tvarovce, která se má lisovat. Čelist jiné velikosti nevytváří geometrii určenou pro spoj 20 mm a nesmí být použita jako náhrada.

Lisovací profil U

BARA 32052020 používá profil U, jeden z kontur používaných v profesionálních systémech spojování pomocí lisování.

Během cyklu stroj uzavře čelist kolem tvarovky a přenese na ni lisovací sílu podle vnitřní geometrie profilu U.

Profil U nesmí být nahrazen profily TH, H, M, V ani jinými geometriemi, pokud výrobce potrubního systému nebo tvarovek výslovně neuvádí takovou kompatibilitu.

Lisovací kategorie 32 kN

Čelist BARA 32052020 je zařazena do kategorie 32 kN.

Toto označení odkazuje na třídu lisovacího systému, se kterým čelist pracuje. Síla potřebná k provedení spoje je vytvářena lisovacím strojem a přenášena na tvarovku prostřednictvím čelisti.

Před použitím je nutné zkontrolovat mechanickou kompatibilitu mezi lisovacím strojem a čelistí, stejně jako vhodnost nástroje pro tuto lisovací kategorii.

Vhodná pro profesionální instalace

Čelist BARA U20 je určena pro profesionální práce prováděné s potrubními systémy a lisovanými tvarovkami.

Pokud výrobce systému specifikuje profil U, lze ji použít například pro:

• Instalatérské instalace.
• Rozvody vody.
• Topné instalace.
• Kompatibilní vícevrstvé potrubní systémy.
• Rekonstrukce a rozšíření instalací.
• Montáž tvarovek pomocí press-fittingu.

Pro vícevrstvé systémy kompatibilní s profilem U

BARA nabízí nástroje pro vícevrstvé potrubí doplněné o čelisti s profilem U v průměrech 16, 20, 25 a 32 mm. Referenční číslo 32052020 odpovídá konkrétně velikosti U20.

To však neznamená, že každá vícevrstvá tvarovka 20 mm tento profil podporuje. Před lisováním je vždy nutné ověřit, zda výrobce fitinku konturu U povoluje.

Prvek přenášející sílu lisovacího stroje

Čelist funguje jako spojovací prvek mezi lisovacím strojem a tvarovkou. Při uzavření přenáší sílu vyvinutou nástrojem a tvaruje fitink podle vnitřního profilu samotné čelisti.

Pro správné provedení spoje musí odpovídat následující parametry:

• Průměr: 20 mm.
• Požadovaný profil tvarovky: U.
• Lisovací kategorie: kompatibilní s 32 kN.
• Upnutí: kompatibilní mezi lisovacím strojem a čelistí.

Samostatná čelist pro doplnění lisovací výbavy

BARA 32052020 se prodává jako samostatná čelist, takže umožňuje doplnit sadu lisovacích nástrojů o velikost U20 bez nutnosti znovu pořizovat všechny velikosti.

Lze ji také použít jako náhradu čelisti se stejným profilem a průměrem, vždy však po předchozím ověření kompatibility se strojem.

Řada BARA čelistí s profilem U

V rámci řady nástrojů BARA jsou k dispozici tyto běžné velikosti U čelistí:

• U16: průměr 16 mm.
• U20: průměr 20 mm.
• U25: průměr 25 mm.
• U32: průměr 32 mm.

Tato variabilita umožňuje profesionálovi zvolit vhodnou čelist podle průměru používaného v jednotlivých úsecích instalace.

Kontroly před provedením lisování

Před provedením spoje s BARA U20 se doporučuje ověřit:

• že trubka a tvarovka mají 20 mm,
• že výrobce fitinku předepisuje nebo povoluje profil U,
• že lisovací stroj je s čelistí kompatibilní,
• že nástroj podporuje příslušnou lisovací kategorii,
• že je čelist správně nasazena a zajištěna,
• že je vnitřní lisovací plocha čistá,
• že nejsou přítomny praskliny, deformace nebo neobvyklé opotřebení,
• že je trubka správně nařezána a připravena,
• že je tvarovka zasunuta až do polohy určené výrobcem.

Důležitost použití správného profilu

Kontura čelisti je součástí konstrukce spojovacího systému. Dvě tvarovky stejného průměru mohou vyžadovat různé lisovací profily.

Použití jiné geometrie, než je předepsána, může změnit deformaci fitinku a ohrozit kvalitu spoje. Z tohoto důvodu je třeba označení U20 vždy ověřit v dokumentaci instalovaného systému.

Údržba čelisti

Lisovací čelisti jsou vystaveny opakovanému mechanickému namáhání, a proto musí být udržovány v dobrém stavu.

Doporučuje se udržovat čisté kontaktní a lisovací plochy, kontrolovat správný pohyb kloubů a pravidelně nástroj kontrolovat kvůli poškození nebo opotřebení.

Nesmí se používat deformovaná, prasklá nebo nadměrně opotřebená čelist, protože by mohla změnit výslednou geometrii lisování.

Vlastnosti čelisti BARA 32052020

• Značka: BARA.
• Reference: 32052020.
• Typ produktu: čelist pro lisovací nástroj.
• Průměr: 20 mm.
• Lisovací profil: U.
• Označení: U20.
• Lisovací kategorie: 32 kN.
• Použití: lisování kompatibilních trubek a tvarovek.
• Určení: profesionální.

Čelist BARA U20 pro instalace pomocí lisování

BARA 32052020 poskytuje montérovi specifickou čelist pro vytváření spojů 20 mm s profilem U. Její samostatné provedení umožňuje doplnit profesionální vybavení o jednu z běžných velikostí používaných u vícevrstvých potrubních instalací.

Pro zajištění lisování v souladu se specifikacemi systému je vždy nutné společně ověřit lisovací stroj, kategorii 32 kN, profil U20 a použitou tvarovku.
