Svorka typu "U" s průměrem 16 mm a silou 32 kN

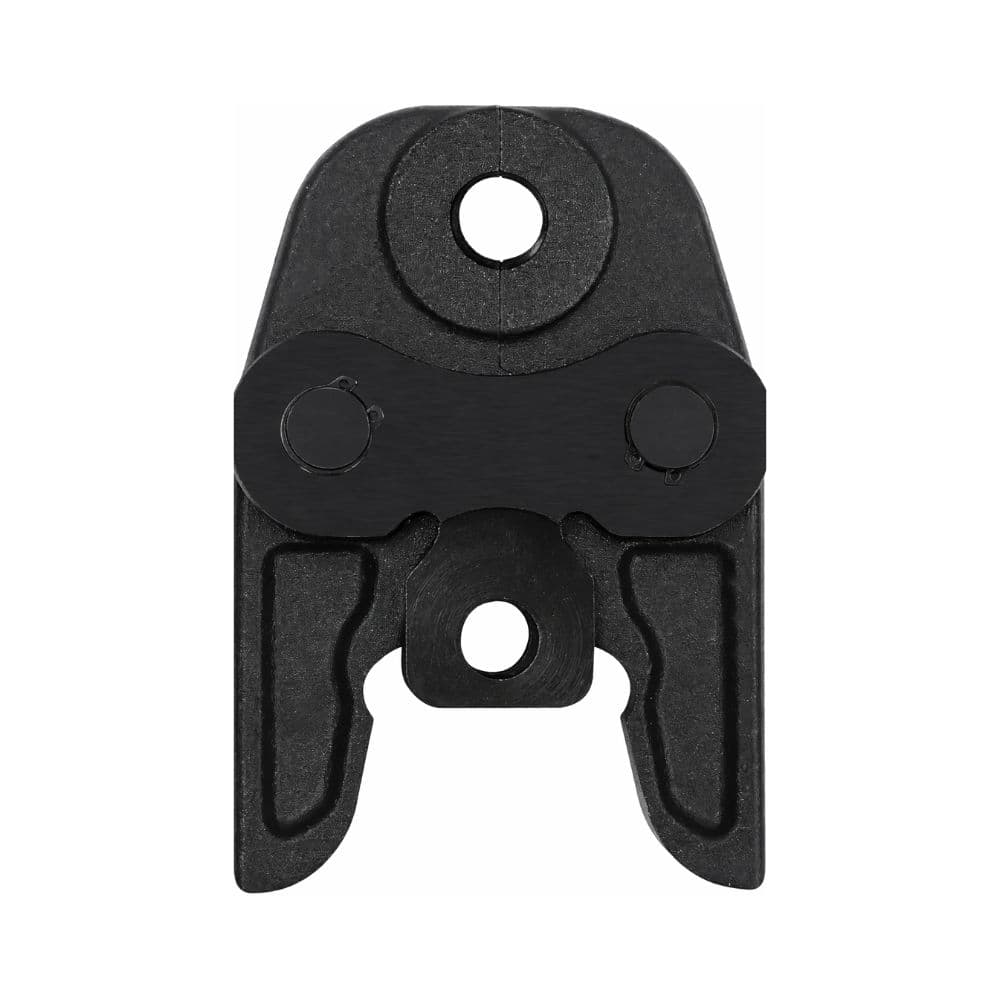

Čelist BARA 32051616 je profesionální příslušenství pro lisovací nástroje, určené pro vytváření spojů v průměru 16 mm s profilem U. Tato reference je zařazena do kategorie 32 kN a umožňuje práci s potrubím a lisovacími tvarovkami kompatibilními s tímto rozměrem a geometrií.

Její konfigurace U16 je určena pro profesionální instalatérské, topenářské a montážní práce na potrubních systémech pomocí lisování. Pro dosažení správného spoje je nezbytné předem ověřit, že použitý prvek umožňuje profil U 16 mm a že lisovací nástroj je s čelistí kompatibilní.

Lisovací čelist U16

Reference 32051616 odpovídá konkrétně lisovací čelisti 16 mm s profilem U. Toto označení umožňuje rychle rozpoznat jak pracovní průměr, tak geometrii, kterou bude provedeno stlačení tvarovky.

Lisovací profil je v tomto typu instalací zásadním prvkem, protože určuje tvar, kterým čelist stlačuje objímku nebo lisovací zónu fitinku.

Pro potrubí a tvarovky 16 mm

Tato čelist je dimenzována pro práci s kompatibilními tvarovkami a potrubními systémy 16 mm.

Průměr musí přesně odpovídat tvarovce, která se bude lisovat. Čelist jiné velikosti neposkytuje geometrii potřebnou pro správné provedení spoje.

Lisovací profil U

BARA 32051616 používá profil U, jednu z geometrií používaných v profesionálních systémech spojování potrubí lisováním.

Během pracovního cyklu stroj uzavře čelist na tvarovce a vnitřní geometrie profilu U vytvaruje její lisovací zónu.

Před provedením spoje je nutné ověřit, že výrobce potrubního systému a tvarovky výslovně povoluje profil U. Nesmí být nahrazen profily TH, H, M, V ani jinými geometriemi, pokud to výrobce fitinku výslovně neuvádí.

Lisovací kategorie 32 kN

Tato reference je prodávána jako čelist 32 kN.

Toto označení určuje kategorii lisovací síly systému, se kterým má být používána. Sílu vytváří lisovací stroj a prostřednictvím čelisti se přenáší na tvarovku.

Z tohoto důvodu je před montáží nutné zkontrolovat, zda je upínací systém stroje a čelisti kompatibilní a zda nástroj tuto třídu čelistí podporuje.

Vhodná pro profesionální instalace

Čelist BARA U16 je určena pro profesionální práce v instalacích prováděných pomocí lisovaných tvarovek.

Může být vhodná, pokud použitý potrubní systém specifikuje profil U, pro aplikace jako:

• Instalace vodoinstalace.
• Rozvody vody.
• Instalace vytápění.
• Instalace s kompatibilním vícevrstvým potrubím.
• Rekonstrukce a rozšíření potrubních rozvodů.
• Montáž tvarovek pomocí lisování.

Kompatibilní s vícevrstvými systémy používajícími profil U

BARA nabízí nástroje pro vícevrstvé potrubí spolu s čelistmi profilu U v průměrech 16, 20, 25 a 32 mm. U16 odpovídá nejmenšímu rozměru této běžné řady.

To neznamená, že všechny vícevrstvé tvarovky 16 mm lze lisovat profilem U. Kompatibilita musí být vždy ověřena v technické dokumentaci výrobce instalovaného systému.

Prvek spojující lisovací stroj a tvarovku

Čelist je díl, který přenáší sílu vytvořenou lisovacím strojem na fitink.

Pro správné provedení spoje musí souhlasit alespoň tři základní parametry:

• Průměr tvarovky: 16 mm.
• Požadovaný profil: U.
• Kompatibilita nástroje: vhodná pro čelist a její lisovací kategorii.

Správná volba těchto prvků je zásadní pro dosažení deformace předepsané výrobcem systému.

Samostatná čelist pro doplnění lisovací výbavy

Jako samostatná reference umožňuje BARA 32051616 doplnit sadu čelistí nebo mít k dispozici konkrétně rozměr U16, pokud již máte kompatibilní lisovací nástroj.

Lze ji také použít jako náhradní čelist stejného rozměru a profilu, pokud existuje mechanická a technická kompatibilita se strojem.

Řada čelistí BARA s profilem U

V rámci dostupné řady BARA se prodávají čelisti profilu U v několika běžných rozměrech:

• U16: 16 mm.
• U20: 20 mm.
• U25: 25 mm.
• U32: 32 mm.

Tato variabilita umožňuje profesionálovi zvolit čelist odpovídající průměru potrubního systému používaného v dané instalaci.

Kontroly před lisováním

Před každým spojem se doporučuje ověřit:

• že potrubí a tvarovka mají průměr 16 mm,
• že výrobce tvarovky specifikuje profil U,
• že je čelist správně nasazena na lisovací stroj,
• že stroj podporuje danou kategorii a systém čelisti,
• že je lisovací plocha čistá,
• že čelist nevykazuje deformace, praskliny nebo neobvyklé opotřebení,
• že je trubka nařezána a připravena podle pokynů systému,
• že je tvarovka zasunuta do polohy uvedené jejím výrobcem.

Význam dodržení lisovacího profilu

V lisované instalaci je geometrie čelisti součástí samotného spojovacího systému. Použití jiného profilu, než je předepsán, může změnit deformaci tvarovky a ohrozit výsledný spoj.

Proto označení U16 nelze chápat pouze jako rozměr: současně označuje průměr 16 mm i profil U požadovaný pro lisování.

Údržba čelisti

Lisovací čelisti jsou vystaveny opakovanému mechanickému namáhání a musí být udržovány v dobrém stavu, aby byla zachována přesnost spoje.

Doporučuje se udržovat vnitřní lisovací část čistou, kontrolovat volný pohyb kloubů a pravidelně kontrolovat celkový stav nástroje.

Nesmí se používat čelist, která vykazuje viditelné poškození, deformace nebo opotřebení, jež by mohlo změnit geometrii lisování.

Vlastnosti čelisti BARA 32051616

• Značka: BARA.
• Reference: 32051616.
• Typ produktu: čelist pro lisovací nástroj.
• Průměr: 16 mm.
• Profil: U.
• Označení: U16.
• Uvedená lisovací kategorie: 32 kN.
• Použití: lisování kompatibilních potrubí a tvarovek.
• Určení: profesionální.

Čelist BARA U16 pro lisované instalace

Čelist BARA 32051616 poskytuje specifické řešení pro práci s tvarovkami 16 mm vyžadujícími profil U. Její samostatné provedení umožňuje doplnit výbavu kompatibilního lisovacího stroje nebo mít náhradní čelist pro tento rozměr.

Pro zajištění správného lisování je nezbytné vždy ověřit kompatibilitu mezi lisovacím strojem, čelistí U16, potrubím a tvarovkou podle specifikací výrobce instalovaného systému.
