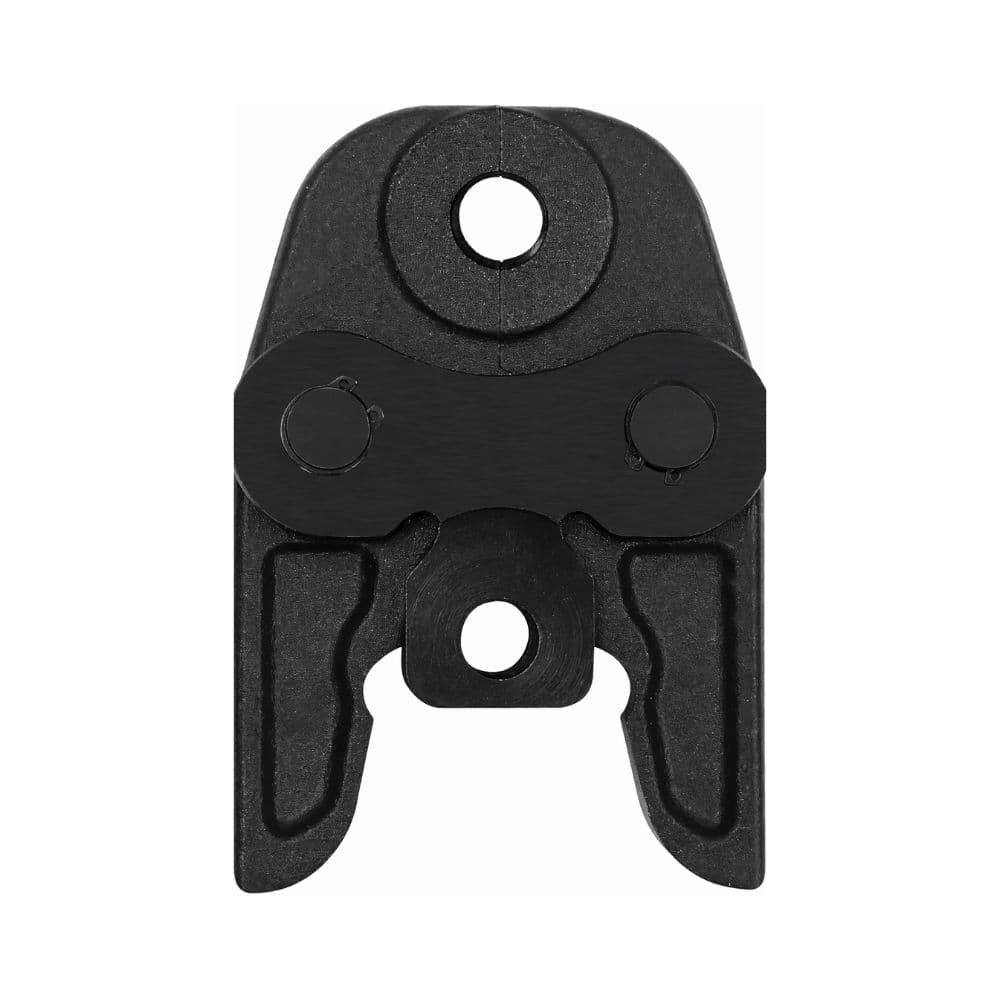

Svorka průměr 32 mm typu "U" a 32 kN

Čelist BARA 32053232 je profesionální příslušenství pro lisovací nástroje, určené k vytváření spojů v průměru 32 mm s profilem U. Je zařazena do kategorie 32 kN a umožňuje práci s kompatibilními trubkami a tvarovkami, které vyžadují specificky lisovací geometrii U32.

Je určena zejména pro profesionální instalatérské, topenářské a montážní práce se systémy lisovaného potrubí. Před použitím je vždy nutné ověřit, že instalovaná tvarovka podporuje profil U 32 mm a že lisovací stroj je kompatibilní s tímto typem a kategorií čelisti.

Lisovací čelist U32

Označení 32053232 odpovídá čelisti 32 mm s lisovacím profilem U. Identifikace U32 umožňuje okamžitě rozpoznat jak pracovní průměr, tak konturu, která má být na tvarovku aplikována.

V instalaci pomocí press-fittingu je profil čelisti zásadním parametrem, protože určuje geometrii, kterou se stlačuje objímka nebo lisovací tělo fitinku.

Navržena pro průměr 32 mm

Tato čelist je rozměrově určena speciálně pro práci s kompatibilními trubkami a tvarovkami 32 mm.

Průměr čelisti musí přesně odpovídat průměru tvarovky, která se má lisovat. Použití nesprávné velikosti znemožňuje dosažení kompresní geometrie předepsané výrobcem systému.

Lisovací profil U

BARA 32053232 používá profil U, běžnou geometrii v určitých profesionálních systémech vícevrstvého potrubí a dalších systémech lisovaných tvarovek.

Během lisovacího cyklu stroj uzavře čelist kolem tvarovky a přenese na ni potřebnou sílu podle vnitřního tvaru profilu U.

Tento profil nesmí být nahrazen čelistmi TH, H, M, V ani jinými geometriemi, pokud výrobce potrubního systému výslovně nepovoluje takovou kompatibilitu.

Lisovací kategorie 32 kN

Čelist je zařazena do kategorie 32 kN.

Toto označení odkazuje na třídu lisovacího nástroje, pro kterou je určena. Sílu vytváří lisovací stroj a na tvarovku se přenáší prostřednictvím čelisti.

Standardní čelisti s profilem U používané v profesionálních nástrojích 32 kN obvykle zahrnují velikosti jako U16, U20, U25 a U32.

Pro profesionální instalatérské a topenářské instalace

Čelist BARA U32 je určena montérům pracujícím se systémy spojování lisováním.

Pokud výrobce systému uvádí profil U, lze ji použít v aplikacích jako:

• Instalatérské rozvody.
• Rozvody vody.
• Topenářské instalace.
• Kompatibilní systémy vícevrstvého potrubí.
• Rekonstrukce stávajících instalací.
• Montáž tvarovek pomocí press-fittingu.

Kompatibilní s vícevrstvými systémy vyžadujícími profil U

BARA nabízí lisovací nástroje pro vícevrstvé potrubí vybavené čelistmi s profilem U v průměrech 16, 20, 25 a 32 mm, přičemž tato reference představuje velikost U32 v rámci řady.

Ne všechny vícevrstvé tvarovky 32 mm však nutně používají stejný profil. Dokumentace výrobce fitinku musí výslovně uvádět, že tvarovka podporuje konturu U.

Přenáší sílu lisovacího stroje na tvarovku

Čelist je prvek umístěný mezi lisovacím strojem a tvarovkou. Během pracovního cyklu přenáší sílu vyvinutou nástrojem a tvaruje fitink podle geometrie svého vnitřního profilu.

Před lisováním musí přesně souhlasit:

• Průměr: 32 mm.
• Profil požadovaný tvarovkou: U.
• Kategorie nástroje: kompatibilní s čelistmi 32 kN.
• Systém uchycení: kompatibilní mezi strojem a čelistí.

Samostatná čelist pro doplnění profesionální výbavy

BARA 32053232 je dodávána jako samostatná čelist, takže je vhodná pro doplnění lisovací sady nebo pro zajištění velikosti U32, pokud již máte kompatibilní stroj.

Lze ji také použít jako náhradu jiné čelisti stejného průměru a profilu, pokud je potřeba obnovit vybavení, vždy však po ověření kompatibility s lisovacím nástrojem.

Běžná řada čelistí BARA s profilem U

V rámci lisovacího vybavení BARA pro vícevrstvé potrubí se běžně nacházejí následující velikosti profilu U:

• U16: průměr 16 mm.
• U20: průměr 20 mm.
• U25: průměr 25 mm.
• U32: průměr 32 mm.

Tato variabilita umožňuje používat jednu rodinu nástrojů pro různé běžné průměry vícevrstvých instalací a při každém spoji zvolit odpovídající čelist.

Kontroly před provedením lisování

Před použitím čelisti se doporučuje zkontrolovat:

• že trubka a tvarovka mají jmenovitý průměr 32 mm,
• že výrobce tvarovky stanovuje profil U,
• že lisovací stroj je s čelistí kompatibilní,
• že nástroj podporuje příslušnou lisovací kategorii,
• že je čelist ve stroji správně nasazena a zajištěna,
• že je vnitřní lisovací plocha čistá,
• že nejsou přítomny poškození, deformace nebo neobvyklé opotřebení,
• že je trubka nařezána a připravena podle pokynů výrobce,
• že je tvarovka před zahájením cyklu správně zasunuta.

Význam použití správného profilu

Profil je součástí konstrukce spojovacího systému. I když mají dvě tvarovky stejný průměr 32 mm, mohou vyžadovat odlišné lisovací geometrie.

Použití čelisti s jinou konturou, než je předepsána, může způsobit nesprávnou deformaci fitinku a ohrozit spoj.

Z tohoto důvodu je nutné označení U32 vždy ověřit podle technických specifikací instalovaného systému.

Údržba čelisti

Čelisti jsou opakovaně vystaveny vysokému mechanickému namáhání, a proto musí být kontrolovány a udržovány v dobrém stavu.

Doporučuje se udržovat lisovací plochy čisté, kontrolovat správný pohyb kloubů a pravidelně ověřovat, zda se nevyskytují deformace, praskliny nebo známky nadměrného opotřebení.

Poškozená nebo nadměrně opotřebená čelist se nesmí používat, protože by mohla změnit výslednou geometrii lisování.

Vlastnosti čelisti BARA 32053232

• Značka: BARA.
• Reference: 32053232.
• Typ: čelist pro lisovací nástroj.
• Průměr: 32 mm.
• Lisovací profil: U.
• Označení: U32.
• Lisovací kategorie: 32 kN.
• Použití: lisování kompatibilních trubek a tvarovek.
• Určení: profesionální.

Čelist BARA U32 pro instalace pomocí lisování

BARA 32053232 poskytuje montérovi specifickou čelist pro vytváření spojů v 32 mm s profilem U. Její konfigurace umožňuje doplnit vybavení kompatibilního lisovacího stroje o jednu z běžných velikostí v systémech vícevrstvého potrubí.

Pro dosažení bezpečného spoje v souladu se specifikacemi systému je vždy nutné společně ověřit kompatibilitu lisovacího stroje, kategorii 32 kN, profil U32 a tvarovku, která se má lisovat.
