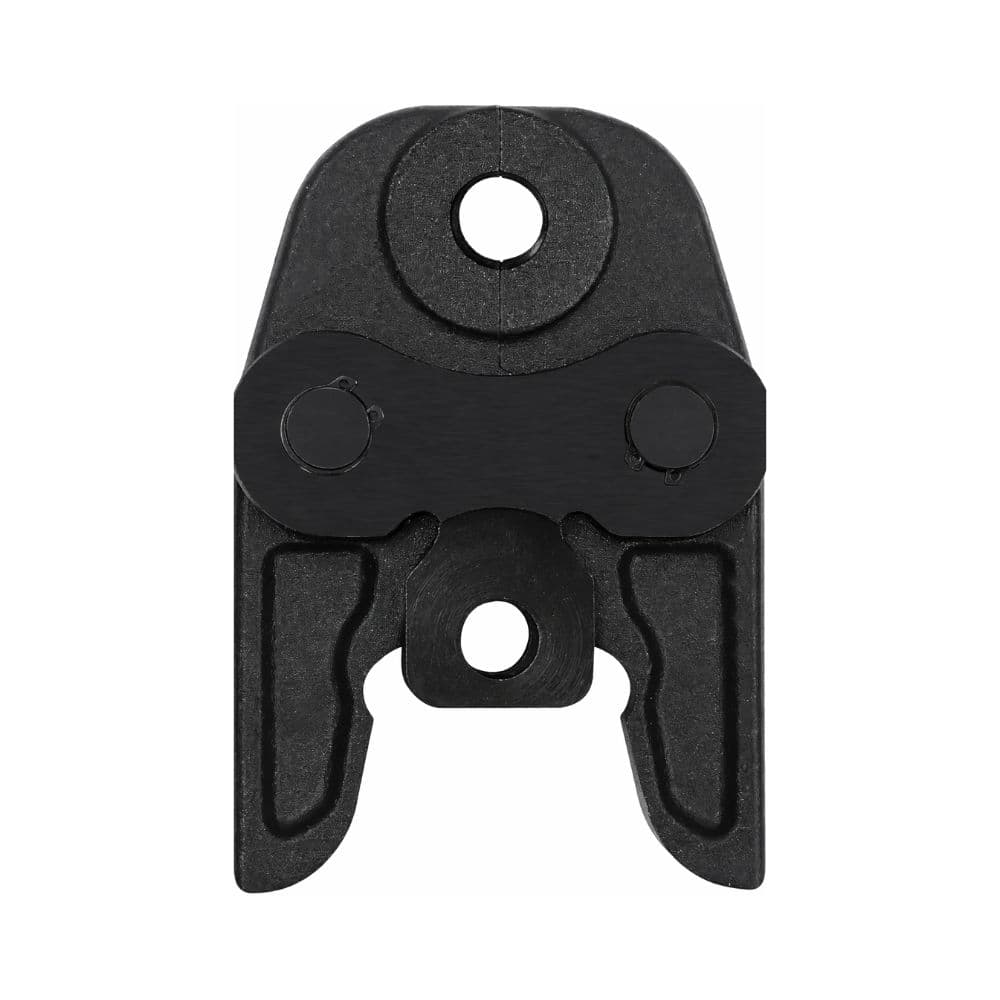

Svorka průměr 25 mm typu "U" a 32 kN

Čelist BARA 32052525 je profesionální příslušenství pro lisovací nástroje, navržené speciálně pro vytváření spojů s profilem U o průměru 25 mm. Je zařazena do lisovací kategorie 32 kN a je určena pro instalační práce na potrubí a tvarovkách, které vyžadují tuto konkrétní geometrii lisování.

Její profil U25 umožňuje na tvarovku aplikovat odpovídající geometrii stlačení podle kompatibilního spojovacího systému a poskytuje montérovi specifickou čelist pro instalace 25 mm. Před použitím je nezbytné ověřit, že jak tvarovka, tak potrubní systém specifikují profil U a že použitý lisovací přístroj podporuje čelisti této třídy a jmenovité síly.

Lisovací čelist U25

Označení 32052525 odpovídá čelisti o průměru 25 mm a profilu U. Lisovací profil je zásadní údaj u instalací lisovaného potrubí, protože určuje tvar, kterým čelist stlačuje objímku tvarovky.

Z tohoto důvodu nestačí, aby se shodoval pouze průměr 25 mm: instalovaná tvarovka musí být také schválena nebo výrobcem určena pro lisování profilem U.

Pro průměr 25 mm

Tato čelist je dimenzována speciálně pro kompatibilní potrubí a tvarovky 25 mm.

Použití správné velikosti je nezbytné, aby se uzavření čelisti provedlo v oblasti určené na tvarovce a aby byl dosažen spoj v souladu se specifikacemi potrubního systému.

Lisovací třída 32 kN

Čelist BARA 32052525 je označena lisovací třídou 32 kN.

32 kN odkazuje na kategorii lisovací síly nástroje, se kterým tento typ čelisti pracuje. Lisovací sílu vytváří lisovací stroj; čelist tuto sílu přenáší na tvarovku geometrií odpovídající profilu U25.

Před montáží je proto nutné ověřit, že použitý stroj podporuje standardní čelisti pro systémy 32 kN a že jeho upínací systém je kompatibilní.

Profil U pro instalace lisovaného potrubí

Profil U je jednou z geometrií používaných v profesionálních spojovacích systémech s lisováním.

Během pracovního cyklu stroj uzavře čelist kolem tvarovky. Vnitřní geometrie čelisti tvaruje objímku fitinku podle profilu stanoveného výrobcem systému a při použití kompatibilních komponent vytváří trvalý mechanický spoj.

Použití správného profilu je zásadní: čelist U nesmí být nahrazena profily TH, H, V, M ani jinými, pokud výrobce tvarovky výslovně nepovoluje obě geometrie.

Určeno pro profesionální instalatérské práce

Čelist BARA U25 je určena pro profesionály provádějící instalace pomocí lisovacích systémů, zejména v pracích, kde se používají potrubí a tvarovky 25 mm kompatibilní s profilem U.

Tento typ nástroje je běžný v:

• instalacích vodoinstalace.
• rozvodech vody.
• instalacích vytápění.
• systémech z kompatibilního vícevrstvého potrubí.
• montáži a rekonstrukci instalací pomocí lisovaných tvarovek.

Konečná kompatibilita s potrubním materiálem a tvarovkou vždy závisí na lisovacím systému specifikovaném výrobcem.

Podstatná součást lisovacího systému

Čelist je prvek umístěný mezi lisovacím strojem a tvarovkou. Jejím úkolem je obepnout fitink a kontrolovaně přenést sílu generovanou nástrojem během lisovacího cyklu.

Před zahájením práce se proto musí shodovat tři parametry:

• Průměr: 25 mm.
• Profil: U.
• Třída nástroje: kompatibilní s čelistmi 32 kN.

Použití s kompatibilním vícevrstvým potrubím

V rámci sortimentu nástrojů BARA se prodávají lisovací řešení pro instalace vícevrstvého potrubí a existují sady značky, které obsahují čelisti profilu U v průměrech 16, 20, 25 a 32 mm.

Čelist 32052525 poskytuje konkrétně rozměr U25 pro systémy, u nichž výrobce tvarovky předepisuje tuto geometrii.

Nesmí se předpokládat, že jakákoli vícevrstvá tvarovka 25 mm umožňuje profil U: vždy je nutné předem ověřit specifikaci instalovaného systému.

Samostatná čelist pro rozšíření nebo náhradu lisovacího vybavení

Protože je prodávána jako samostatná reference, může být BARA 32052525 použita k doplnění sady čelistí nebo k nahrazení čelisti U25, pokud je k dispozici kompatibilní lisovací nástroj.

To umožňuje udržet k dispozici různé pracovní průměry bez nutnosti pořizovat kompletní sadu, když je potřeba pouze velikost 25 mm.

Kontroly před lisováním

Před každým spojem se doporučuje ověřit:

• že tvarovka je 25 mm,
• že výrobce fitinku uvádí lisovací profil U,
• že je stroj kompatibilní s čelistí a její kategorií 32 kN,
• že je čelist správně namontována a zajištěna v lisovacím přístroji,
• že je vnitřní lisovací plocha čistá a bez cizích těles,
• že čelist nevykazuje poškození, deformace ani neobvyklé opotřebení,
• že potrubí a tvarovka byly připraveny podle pokynů výrobce.

Důležitost použití správného profilu

U lisovaného spoje je geometrie čelisti součástí samotného instalačního systému. Použití čelisti s jiným profilem, než je předepsán, může změnit deformaci objímky a ohrozit výsledek spoje.

Označení U25 umožňuje montérovi rychle rozpoznat, že tato reference je určena pro tvarovky 25 mm vyžadující profil U.

Údržba čelisti

Jako nástroj vystavený vysokému mechanickému namáhání musí být čelist kontrolována a udržována podle pokynů výrobce lisovacího přístroje a systému čelistí.

Zvláště důležité je udržovat lisovací oblast čistou, kontrolovat volný pohyb jejích kloubů a nepoužívat čelist, která vykazuje viditelné poškození nebo opotřebení, jež by mohlo ovlivnit geometrii uzavření.

Je také nutné dodržovat intervaly revizí a údržby uvedené pro lisovací stroj, protože kvalita spoje závisí na správné funkci sestavy tvořené strojem, čelistí a tvarovkou.

Vlastnosti čelisti BARA 32052525

• Značka: BARA / Exclusivas Bara.
• Reference: 32052525.
• Typ produktu: čelist pro lisovací nástroj.
• Průměr: 25 mm.
• Lisovací profil: U.
• Označení profilu: U25.
• Uvedená lisovací třída: 32 kN.
• Použití: lisování kompatibilních tvarovek a potrubních systémů.
• Určení: profesionální.

Čelist BARA U25 pro profesionální lisování

BARA 32052525 poskytuje montérovi specifickou čelist pro lisovací práce v 25 mm s profilem U. Její označení 32 kN ji řadí do kategorie čelistí určených pro profesionální lisovací nástroje kompatibilní s touto úrovní síly.

Je to vhodné řešení pro doplnění vybavení lisovacího přístroje nebo pro náhradu čelisti stejné velikosti a profilu. Pro zajištění správného spoje je vždy nutné před lisováním ověřit kompatibilitu mezi strojem, čelistí U25, tvarovkou a potrubním systémem.
