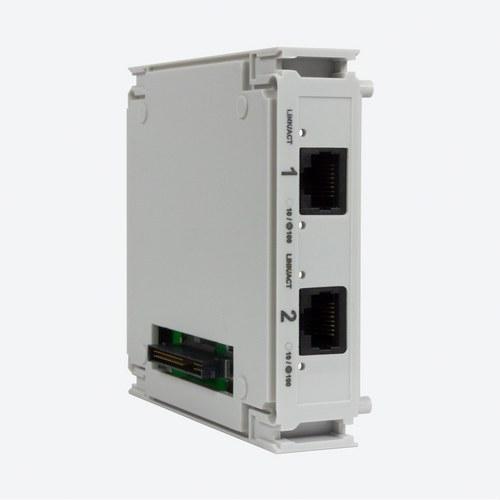

Expanzní modul Circutor M-CVM-AB-Modbus-TCP (switch)

Circutor M-CVM-AB-Modbus-TCP, referenční číslo M56E0A, je rozšiřující modul navržený pro vybavení měřicích a řídicích systémů komunikačním rozhraním Modbus TCP prostřednictvím Ethernet připojení. Toto zařízení umožňuje přímou komunikaci se systémy SCADA a také kaskádové propojení více zařízení díky integrované funkci Ethernet switch, což snižuje potřebu rozsáhlé kabeláže od centrálních switchů nebo routerů.

Tento modul je praktickým a spolehlivým řešením pro průmyslovou automatizaci, energetický monitoring a řídicí aplikace, umožňuje snadnou integraci distribuovaných zařízení díky flexibilní konektivitě. Montáž do panelu a kompaktní rozměry 90 × 90 × 90 mm usnadňují začlenění do rozvaděčů nebo technických panelů.

Doporučené aplikace

• Integrace měřicích zařízení do sítí Modbus TCP/IP
• Energetický monitoring pomocí SCADA systémů
• Kaskádové propojení zařízení bez centrálního switche
• Automatizace průmyslových procesů s distribuovaným řízením

Technické vlastnosti

• Komunikační protokol: Modbus/TCP (přes Ethernet)
• Elektrická spotřeba: 2 W
• Typ napájení: stejnosměrný proud
• Fyzické rozhraní: Ethernet s integrovanou funkcí switch
• Montáž: do panelu
• Stupeň krytí: IP30

Mechanické vlastnosti

• Materiál krytu: Samozhášivý plast V0
• Rozměry: 90 × 90 × 90 mm
• Čistá hmotnost: 0,12 kg
• Maximální provozní nadmořská výška: 2000 m

Provozní podmínky

• Pracovní teplota: od -10 °C do +50 °C
• Skladovací teplota: od -20 °C do +80 °C
• Relativní vlhkost: od 5 % do 95 % (bez kondenzace)

Normy a certifikace

• Normy: IEC 61010, UNE-EN 61000-6-2, UNE-EN 61000-6-4, IEC 664, UNE-EN 55022
• Certifikace: UL/CSA 61010-1 (3. vydání)

Modul Circutor M-CVM-AB-Modbus-TCP je efektivní a kompaktní řešení pro integraci do průmyslových sítí, poskytuje pokročilou konektivitu a zjednodušuje kabeláž v instalacích pro energetický monitoring nebo automatizované řízení. Díky robustní konstrukci, nízké spotřebě a kompatibilitě s mezinárodními standardy je ideální pro technická a profesionální prostředí vyžadující spolehlivou a stabilní komunikaci.
