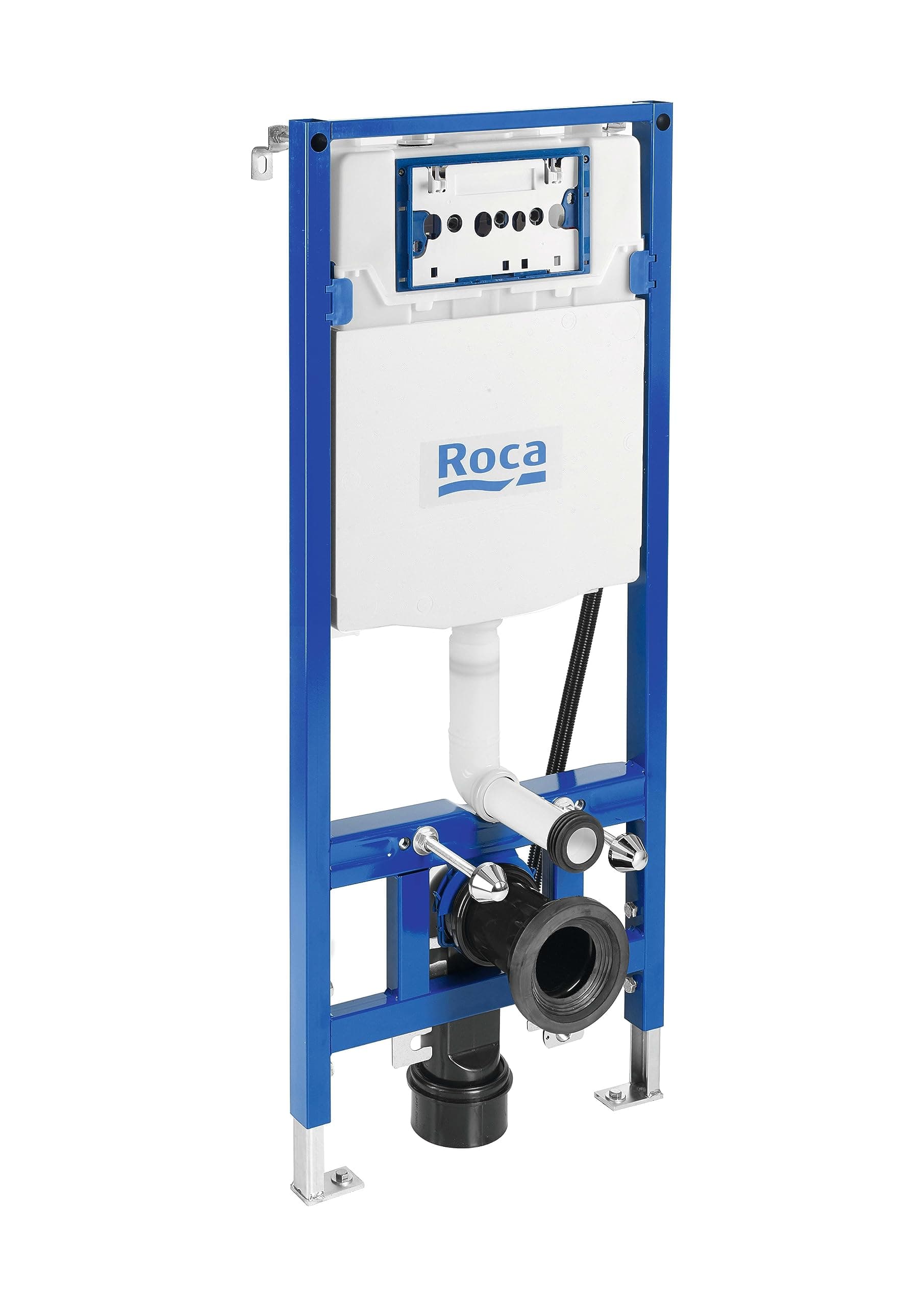

Zabudovatelný rám s nádržkou Roca Duplo WC One Smart

Vestavný instalační rám s nádržkou Roca Duplo WC One Smart A890078020 je určen pro instalaci závěsných toalet a zejména kompatibilních chytrých toalet Roca. Integruje kompaktní nádržku s dvojitým splachováním, přívodní flexibilní hadici pro inteligentní toalety, vlnitou trubku, odpadní koleno Ø90/110 mm a potřebné příslušenství pro snadnou montáž.

Se minimální instalační hloubkou pouze 107 mm a výškou 1 190 mm poskytuje kompaktní řešení pro skrytí nádržky a připojení ve stěně nebo v předstěnovém systému. Jeho kovová konstrukce nabízí nosnost až 400 kg a je vybavena výškově nastavitelnými nohami s brzdným systémem pro stabilní a přesnou instalaci.

Speciální rám pro Smart Toilets Roca

Roca Duplo WC One Smart je speciálně připraven pro instalaci závěsných chytrých toalet. Na rozdíl od běžného instalačního rámu obsahuje přívodní flexibilní hadici pro Smart Toilets a prvky potřebné k vedení připojení až k toaletě.

Roca doporučuje tento model pro instalaci kompatibilních závěsných modelů In-Wash® Inspira a Ona, a poskytuje potřebnou vestavnou infrastrukturu pro integraci chytré toalety s čistou estetikou bez viditelné vnější nádržky.

Kompaktní vestavná nádržka

Součástí sestavy je kompaktní nádržka s hloubkou pouhých 80 mm. Tato konstrukce umožňuje snížit prostor zabraný v příčce a usnadňuje použití v projektech, kde je cílem maximálně využít dostupnou plochu koupelny.

Roca uvádí minimální celkovou montážní hloubku 107 mm.

Dvojité splachování 3/6 litrů

Nádržka je z výroby nastavena na dvojité splachování 3 a 6 litrů, což umožňuje zvolit úsporné nebo plné spláchnutí podle aktuální potřeby.

Mechanismus navíc umožňuje různé objemové konfigurace:

• Dvojité splachování 2/4 litry.
• Dvojité splachování 3/4,5 litru.
• Dvojité splachování 3/6 litrů.

Tato možnost nastavení umožňuje přizpůsobit funkci nádržky vlastnostem instalované toalety i požadavkům projektu.

Odolný kovový profil až 400 kg

Konstrukce Roca Duplo WC One Smart je vyrobena z kovového profilu s nosností až 400 kg, který poskytuje potřebnou oporu pro instalaci závěsné toalety.

Rám je skrytý za finálním obkladem a přenáší zatížení do konstrukce, ke které je správně instalován a upevněn.

Nastavitelné nohy 0 až 200 mm

Rám je vybaven nastavitelnými nohami v rozsahu 0 až 200 mm, což umožňuje během montáže upravit výšku a přizpůsobit výslednou polohu sanitárního zařízení.

Nohy mají navíc brzdný systém, který usnadňuje nastavení a udržuje zvolenou polohu během instalace.

Montážní rozteč 180 a 230 mm

Systém umožňuje osovou vzdálenost mezi upevněními 180 nebo 230 mm, což zajišťuje kompatibilitu s různými modely závěsných toalet využívajících tyto standardizované rozměry.

Tato variabilita usnadňuje integraci s kompatibilními Smart Toilets a závěsnými sanitárními prvky Roca.

Odpadní koleno Ø90/110 mm

Sada obsahuje odpadní koleno kompatibilní s průměry DN90 a DN100:

• DN90: 90 mm.
• DN100: 110 mm.

Tato konfigurace umožňuje přizpůsobit odpadní připojení různým kanalizačním instalacím.

Horní připojení vody

Přívod vody je veden z horní části rámu. Toto uspořádání usnadňuje organizaci připojení v rámci vestavného systému a pomáhá udržet všechny technické prvky skryté za obkladem.

Rozsah dynamického tlaku uváděný výrobcem je 0,1 až 10 bar.

Čelní ovládání

Roca A890078020 je připraven pro použití ovládacího tlačítka umístěného v čelní poloze.

Tlačítko umožňuje přístup ke splachovacímu mechanismu a podle zvoleného modelu ovládat příslušné splachovací funkce.

Ovládací tlačítko není součástí balení a je nutné jej doplnit kompatibilním tlačítkem Roca.

Kompatibilní s různými tlačítky Roca

Systém Duplo One je kompatibilní s různými ovládacími tlačítky Roca, což umožňuje zvolit povrchovou úpravu a typ ovládání nejvhodnější pro design koupelny.

Mezi dokumentovaná kompatibilní řešení Roca patří různá tlačítka řad PL1, PL2, PL3, PL4 a PL10, včetně verzí s dvojitým splachováním a některých elektronických řešení.

Přesná kompatibilita musí být ověřena podle konkrétního zvoleného modelu tlačítka.

Připraveno pro závěsnou toaletu

Tento rám je určen pro instalaci závěsných toalet. Tím, že skryje nádržku, rám i připojení za obkladem, zůstává viditelná pouze toaleta a ovládací tlačítko.

Tento typ instalace poskytuje čistší estetiku a usnadňuje úklid podlahy kolem a pod toaletou.

Součásti instalace v balení

Roca dodává Duplo WC One Smart s různými komponenty potřebnými k dokončení vestavné instalace:

• Kovový rám.
• Kompaktní vestavná nádržka.
• Mechanismus dvojitého splachování.
• Přívodní flexibilní hadice pro Smart Toilets.
• Vlnitá trubka.
• Odpadní koleno Ø90/110 mm.
• Instalační příslušenství.

Ovládací tlačítko a toaleta nejsou součástí balení a je nutné je zakoupit samostatně.

Kompaktní rozměry

Rám má rozměry 475 mm na šířku, 107 mm minimální hloubky a 1 190 mm na výšku.

Jeho nádržka s hloubkou pouze 80 mm pomáhá snížit prostor potřebný ve stěně a činí systém obzvlášť zajímavým pro koupelny, kde je žádoucí instalovat závěsnou toaletu při zachování relativně kompaktní předstěny.

Technické vlastnosti Roca A890078020

• Značka: Roca.
• Kolekce: Duplo One.
• Model: Duplo WC One Smart.
• Reference: A890078020.
• Typ: vestavný instalační rám s nádržkou.
• Použití: závěsné toalety a kompatibilní Smart Toilets.
• Nádržka: kompaktní vestavná.
• Hloubka nádržky: 80 mm.
• Minimální montážní hloubka: 107 mm.
• Výška: 1 190 mm.
• Šířka: 475 mm.
• Rozměry: 475 x 107 x 1 190 mm.
• Maximální nosnost rámu: 400 kg.
• Nastavitelné nohy: 0-200 mm.
• Brzdný systém nohou: ano.
• Osová vzdálenost upevnění: 180 / 230 mm.
• Výchozí splachování: 3/6 litrů.
• Nastavitelné splachování: 2/4, 3/4,5 nebo 3/6 litrů.
• Poloha ovládacího tlačítka: čelní.
• Ovládací tlačítko v balení: ne.
• Poloha přívodu vody: horní.
• Rozsah dynamického tlaku: 0,1-10 bar.
• Odpadní připojení: DN90 / DN100.
• Průměry odpadu: Ø90 / Ø110 mm.
• Flexibilní hadice pro Smart Toilets: součástí.
• Vlnitá trubka: součástí.
• Instalační příslušenství: součástí.
• Vhodné pro: závěsnou toaletu.

Obzvlášť vhodné pro závěsný Roca In-Wash®

Roca doporučuje Duplo WC One Smart A890078020 pro instalaci vybraných závěsných modelů řad In-Wash® Inspira a Ona.

Speciální přívodní flexibilní hadice pro Smart Toilets usnadňuje integraci funkcí těchto chytrých toalet do vestavné instalace a zároveň udržuje připojení skrytá.

Vestavné řešení pro moderní koupelny

Roca Duplo WC One Smart kombinuje kompaktní nádržku, konstrukci s nosností až 400 kg, nastavitelné nohy, nastavitelné dvojité splachování a připojení připravená pro Smart Toilets v jednom vestavném systému.

Díky minimální hloubce pouze 107 mm a integraci připojení do rámu umožňuje vytvořit čistou a kompaktní instalaci se závěsnou toaletou, přičemž na očích zůstává pouze toaleta a zvolené ovládací tlačítko.
