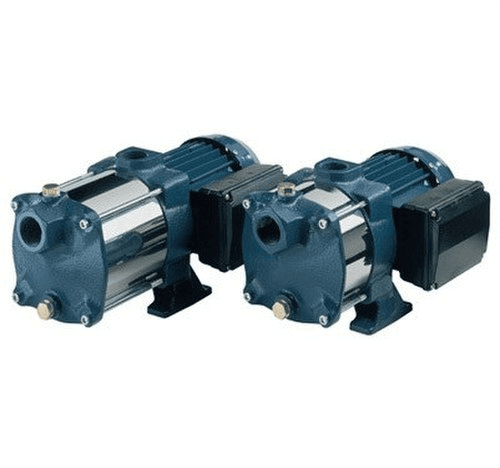

Tlaková skupina Ebara Compact BM/15G Watercontrol

Skupina tlaku Ebara COMPACT BM/15G WATERCONTROL, reference 623GP05110710, je automatické tlakové zařízení tvořené horizontálním vícestupňovým odstředivým elektrickým čerpadlem o výkonu 1,1 kW / 1,5 HP a elektronickým tlakovačem WATERCONTROL. Je speciálně navrženo pro zvýšení tlaku a automatické zásobování vodou v rodinných domech, zavlažovacích systémech, malých zahradách a dalších aplikacích, které vyžadují dopravu čisté vody kompaktním, tichým a automaticky fungujícím zařízením.

Čerpadlo COMPACT BM/15G nabízí výkon až 7,2 m³/h v rámci hydraulické křivky zveřejněné společností Ebara a při tomto průtoku dosahuje dopravní výšky 22 metrů. Je vybaveno tělesem a držákem z litiny, vnějším pláštěm z nerezové oceli AISI 304, oběžnými koly a difuzory z technopolymeru a hřídelí z nerezové oceli AISI 416. Regulátor WATERCONTROL automatizuje spuštění a zastavení při otevření nebo uzavření odběrných míst a chrání čerpadlo proti chodu nasucho.

Automatická tlaková skupina pro domácnosti a zavlažování

Ebara vyvíjí tlakové skupiny COMPACT pro aplikace, kde je nutné zajistit automatické zásobování vodou nebo zvýšit nedostatečný tlak v síti.

Mezi běžné aplikace patří:

• Tlakové zásobování rodinných domů.
• Zvýšení tlaku v sítích s nedostatečným tlakem.
• Rozvod vody z nádrží.
• Malé zavlažovací a postřikovací systémy.
• Mytí vozidel.
• Přečerpávání a doprava čisté vody.
• Integrace do určitých strojů a průmyslových zařízení.

Konečný výběr je nutné provést ověřením, že požadovaný průtok a dopravní výška instalace spadají do provozní křivky čerpadla.

Horizontální vícestupňové odstředivé čerpadlo COMPACT BM/15G

Skupina používá horizontální vícestupňové odstředivé elektrické čerpadlo. Použití několika hydraulických stupňů umožňuje dosahovat vysokých tlaků při zachování kompaktního provedení, což je obzvláště vhodné pro tlakové aplikace.

Ebara navíc zdůrazňuje řadu COMPACT pro její nízkou hlučnost, snadné použití, robustní konstrukci a snadnou přepravu.

Výkon 1,1 kW / 1,5 HP

COMPACT BM/15G je vybaven motorem s jmenovitým výkonem 1,1 kW, což odpovídá 1,5 HP.

Motor je asynchronní, 2pólový, s nuceným chlazením a v této verzi je určen pro jednofázové napájení.

Jednofázové napájení 230 V

Reference 623GP05110710 odpovídá provedení jednofázové 230 V ±10 %, 50 Hz.

Čerpadlo je vybaveno:

• Kondenzátor: 31,5 µF.
• Napětí kondenzátoru: 450 V.
• Odběr proudu: přibližně 7,3 A.
• Integrovaná tepelněproudová ochrana s automatickým resetem: ano.

Skupina je dodávána s napájecím kabelem a zástrčkou typu Schuko, což zjednodušuje uvedení do provozu, pokud elektrická instalace splňuje podmínky požadované výrobcem.

Hydraulické parametry COMPACT BM/15G

Oficiální tabulka Ebara ukazuje průběh dopravní výšky čerpadla v závislosti na průtoku.

• 1,2 m³/h: 59 m.
• 1,8 m³/h: 58 m.
• 2,4 m³/h: 56 m.
• 3,0 m³/h: 54 m.
• 3,6 m³/h: 51,5 m.
• 4,8 m³/h: 44,5 m.
• 6,0 m³/h: 34,5 m.
• 7,2 m³/h: 22 m.

Tyto údaje umožňují dimenzovat skupinu podle požadovaného současného průtoku a tlaku nebo výšky, kterou musí instalace překonat.

Až 7,2 m³/h v rámci zveřejněné křivky

Pro COMPACT BM/15G poskytuje technická tabulka Ebara výkon až do průtoku 7,2 m³/h, což odpovídá 120 l/min, přičemž dopravní výška je přibližně 22 metrů.

Maximální průtok nelze zaměňovat s doporučeným průtokem pro jakoukoli instalaci: vhodný pracovní bod je nutné zvolit s ohledem na tlakové ztráty, geometrickou výšku a zbytkový tlak požadovaný v odběrných místech.

Automatické řízení WATERCONTROL

Tato reference obsahuje elektronický tlakovač Ebara WATERCONTROL, který zajišťuje automatický provoz čerpadla.

Regulátor detekuje odběr vody a automaticky provede spuštění čerpadla při otevření kohoutku nebo ventilu. Když odběr ustane, elektrické čerpadlo opět zastaví.

Uživatel tak má k dispozici tlakové zásobování bez nutnosti ručního zapínání a vypínání čerpadla.

Ochrana proti chodu nasucho

Jednou z hlavních funkcí WATERCONTROL je ochrana čerpadla při nedostatku vody.

Pokud zařízení detekuje chod nasucho, zastaví elektrické čerpadlo, aby pomohlo zabránit poškození způsobenému provozem bez kapaliny potřebné k chlazení a mazání hydraulických komponentů.

Regulátor je navíc vybaven světelnými indikátory stavu a tlačítkem resetu.

Spínací tlak 1,5 bar

WATERCONTROL používaný společností Ebara má spínací tlak 1,5 bar.

Tento spínací tlak je u modelu WATERCONTROL pevně nastaven a nelze jej regulovat.

Tuto vlastnost je třeba zohlednit při návrhu instalace, zejména pokud je mezi čerpadlem a odběrnými místy značný výškový rozdíl.

WATERCONTROL pro čerpadla do 1,1 kW

Technické specifikace elektronického tlakovače WATERCONTROL jsou:

• Napájení: 230 V jednofázově ±10 %.
• Frekvence: 50/60 Hz.
• Maximální proud: 10 A.
• Maximální výkon čerpadla: 1,1 kW.
• Spínací tlak: 1,5 bar.
• Maximální tlak: 10 bar.
• Maximální teplota: 60 °C pro regulátor.
• Krytí: IP65.
• Manometr: součástí.
• Připojení: 1".

Maximální přípustný výkon WATERCONTROL odpovídá 1,1 kW čerpadla COMPACT BM/15G instalovaného v této skupině.

Systém s pevnými otáčkami

COMPACT BM/15G WATERCONTROL je tlaková skupina s pevnými otáčkami. WATERCONTROL automatizuje spuštění a zastavení elektrického čerpadla, ale nefunguje jako frekvenční měnič.

Dostupný tlak během provozu se proto mění v závislosti na průtoku podle hydraulické křivky čerpadla.

Maximální pracovní tlak 10 bar

Čerpadlo COMPACT umožňuje maximální pracovní tlak 10 bar.

Hydraulická instalace musí obsahovat potřebné prvky, aby bylo zajištěno, že nebudou překročeny limity stanovené pro čerpadlo, regulátor a ostatní připojené komponenty.

Čistá voda do 40 °C

Ebara uvádí pro řadu COMPACT maximální teplotu čerpané kapaliny 40 °C.

Skupina je určena především pro dopravu a tlakování čisté vody. Nesmí být používána pro chemicky agresivní kapaliny, vody s pevnými částicemi ani pro média, jejichž vlastnosti nejsou kompatibilní s materiály čerpadla.

Těleso čerpadla z litiny

Elektrické čerpadlo využívá robustní konstrukci s různými materiály zvolenými podle funkce jednotlivých komponentů:

• Těleso čerpadla: litina.
• Držák: litina.
• Vnější plášť: nerezová ocel AISI 304.
• Oběžná kola: technopolymer.
• Difuzory: technopolymer.
• Hřídel: nerezová ocel AISI 416.
• Mechanická ucpávka: uhlík / keramika / NBR.

Vnější plášť z nerezové oceli AISI 304

Vnější plášť z nerezové oceli AISI 304 poskytuje odolnost a ochranu hydraulické části a doplňuje litinové těleso a držák používané v řadě COMPACT.

Elektrické krytí IP44 čerpadla

Motor COMPACT BM/15G má stupeň krytí IP44 a elektrickou izolaci třídy F.

Regulátor WATERCONTROL má naopak vyšší krytí IP65.

Tato klasifikace neodstraňuje nutnost instalovat zařízení na vhodném místě, chráněném před zaplavením, mrazem a dalšími podmínkami prostředí, které mohou ovlivnit jeho provoz.

Sací připojení G 1¼"

Čerpadlo COMPACT BM/15 má sací připojení G 1¼".

Výtlak samotného elektrického čerpadla je G 1", což je rozměr kompatibilní s tlakovačem WATERCONTROL instalovaným na výstupu.

• Sání čerpadla: G 1¼".
• Výtlak čerpadla: G 1".
• Připojení WATERCONTROL: 1".

Správné dimenzování sacího potrubí je obzvláště důležité, aby se zabránilo nadměrným tlakovým ztrátám a problémům s provozem čerpadla.

Kompaktní a tiché čerpadlo

Ebara charakterizuje své skupiny COMPACT jako zařízení s nízkou hlučností, malými rozměry a odolnou konstrukcí.

Tyto vlastnosti usnadňují jejich použití v domácích instalacích, kde musí být skupina umístěna v technických místnostech, garážích nebo jiných prostorech v blízkosti domu.

Rozměry elektrického čerpadla BM/15

Jednofázové elektrické čerpadlo COMPACT BM/15 používané jako základ skupiny má délku přibližně 438 mm a hmotnost přibližně 15,9 kg bez zohlednění regulátoru WATERCONTROL a dalších prvků přidaných k sestavě.

Tyto údaje se vztahují výhradně k čerpadlu a nelze je považovat za celkové rozměry nebo hmotnost kompletně smontované skupiny.

Dodávka z nádrže nebo sítě s nedostatečným tlakem

Ebara navrhuje skupinu COMPACT pro rozvod tlakové vody z nádrže, a to jak v instalacích s určitými sacími podmínkami nebo na přítoku, tak pro posílení sítí, které neposkytují dostatečný tlak.

Sací instalace musí být pečlivě navržena, aby se zabránilo vnikání vzduchu, nadměrným tlakovým ztrátám nebo podmínkám, které mohou způsobit kavitaci.

Minimální akumulace

Toto provedení s WATERCONTROL používá elektronický regulátor místo velké tlakové nádoby. Ebara jej klasifikuje jako řešení s minimální akumulací.

To umožňuje kompaktní sestavu a zjednodušuje ji oproti verzím COMPACT vybaveným akumulačními nádobami o objemu 20, 24 nebo 50 litrů.

Technické vlastnosti Ebara 623GP05110710

• Značka: Ebara.
• Reference: 623GP05110710.
• Model: COMPACT BM/15G WATERCONTROL.
• Typ: automatická domácí tlaková skupina.
• Počet čerpadel: 1.
• Typ čerpadla: horizontální vícestupňové odstředivé.
• Regulace: elektronický tlakovač WATERCONTROL.
• Otáčky: pevné.
• Výkon: 1,1 kW.
• Ekvivalentní výkon: 1,5 HP.
• Napájení: jednofázové 230 V ±10 %.
• Frekvence: 50 Hz u čerpadla.
• Odběr proudu čerpadla: 7,3 A.
• Kondenzátor: 31,5 µF / 450 V.
• Maximální průtok v křivce: 7,2 m³/h.
• Dopravní výška při 7,2 m³/h: 22 m.
• Dopravní výška při 6 m³/h: 34,5 m.
• Dopravní výška při 4,8 m³/h: 44,5 m.
• Dopravní výška při 3 m³/h: 54 m.
• Dopravní výška při 1,2 m³/h: 59 m.
• Maximální pracovní tlak: 10 bar.
• Maximální teplota kapaliny: 40 °C.
• Těleso čerpadla: litina.
• Držák: litina.
• Vnější plášť: nerezová ocel AISI 304.
• Oběžná kola a difuzory: technopolymer.
• Hřídel: nerezová ocel AISI 416.
• Mechanická ucpávka: uhlík / keramika / NBR.
• Motor: asynchronní, 2pólový.
• Chlazení: nucené.
• Izolace: třída F.
• Krytí čerpadla: IP44.
• Integrovaná tepelněproudová ochrana: ano, s automatickým resetem.
• Sací připojení: G 1¼".
• Výtlak čerpadla: G 1".
• Hmotnost čerpadla: přibližně 15,9 kg.
• Délka čerpadla: přibližně 438 mm.

Vlastnosti tlakovače WATERCONTROL

• Funkce: automatické spuštění a zastavení podle odběru.
• Ochrana proti nedostatku vody: ano.
• Spínací tlak: 1,5 bar.
• Regulace spínacího tlaku: ne.
• Maximální tlak: 10 bar.
• Napájení: 230 V jednofázově ±10 %.
• Frekvence: 50/60 Hz.
• Maximální proud: 10 A.
• Maximální výkon čerpadla: 1,1 kW.
• Maximální teplota: 60 °C.
• Krytí: IP65.
• Manometr: ano.
• Připojení: 1".
• Světelné indikátory provozu: ano.
• Tlačítko resetu: ano.

Tlaková skupina Ebara pro automatické zásobování vodou

Ebara COMPACT BM/15G WATERCONTROL kombinuje vícestupňové čerpadlo o výkonu 1,5 HP s automatickou elektronickou regulací a nabízí kompaktní řešení pro instalace, které potřebují zvýšit tlak nebo rozvádět vodu z nádrže.

Jeho hydraulická křivka umožňuje dosáhnout až 7,2 m³/h, zatímco konstrukce s litinovým tělesem, pláštěm AISI 304 a nerezovou hřídelí je navržena tak, aby poskytovala robustnost v aplikacích s čistou vodou. WATERCONTROL automatizuje spuštění a zastavení, obsahuje manometr a chrání proti nedostatku vody, čímž zjednodušuje každodenní používání skupiny.

Díky svým parametrům je obzvláště vhodný pro domácí tlakování, rodinné domy, zavlažování zahrad a další aplikace pro zásobování čistou vodou, které spadají do jeho průtokové a tlakové křivky.
