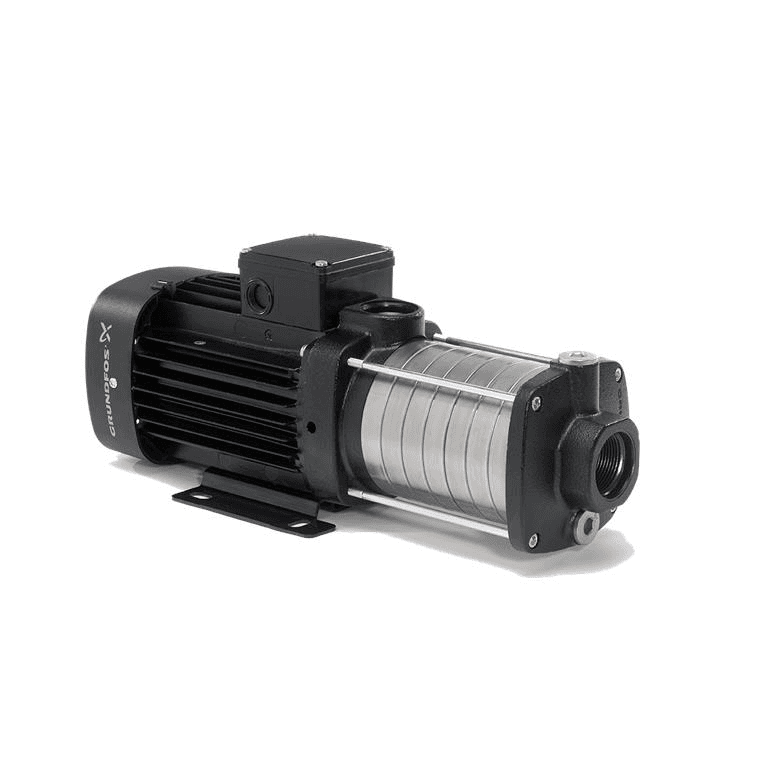

Víceetapové odstředivé čerpadlo Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N

Multistupňové odstředivé čerpadlo Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N, referenční číslo 92880795, je kompaktní horizontální čerpadlo určené pro čerpání vody v rozvodech, tlakových systémech, vytápění, úpravě vody, závlahách a dalších hydraulických aplikacích. Nabízí jmenovitý průtok 4,7 m³/h a jmenovitou dopravní výšku 30,69 m.

Tento model je vybaven 4 oběžnými koly a jednofázovým asynchronním motorem o výkonu 0,67 kW, napájeným napětím 220-230 V a frekvencí 50 Hz. Konstrukce kombinuje oběžná kola, komory a hřídel z nerezové oceli s hydraulickými částmi na vstupu a výstupu z litiny, což poskytuje robustní řešení pro profesionální hydraulické instalace.

Horizontální vícestupňové odstředivé čerpadlo Grundfos CM 5-4

Grundfos CM 5-4 patří do řady horizontálních vícestupňových odstředivých čerpadel CM. Jeho uspořádání využívá axiální sací vstup a radiální výtlačný výstup, přičemž hydraulická část je přímo spojena s motorem.

Použití více stupňů umožňuje dosáhnout vysoké dopravní výšky při zachování kompaktních rozměrů, takže je zvláště vhodné pro instalace, kde je nutné zvýšit tlak vody.

Jmenovitý průtok 4,7 m³/h

Jmenovitý pracovní bod uvedený pro referenci 92880795 je:

• Jmenovitý průtok: 4,7 m³/h.
• Jmenovitá dopravní výška: 30,69 m.
• Počet oběžných kol: 4.
• Otáčky použité pro hydraulické údaje: 2 900 ot/min.
• Tolerance křivky: ISO 9906:2012 třída 3B.

Skutečný průtok a tlak budou záviset na pracovním bodě instalace, tlakových ztrátách v potrubí a geometrické výšce, kterou musí čerpadlo překonat.

Jednofázový motor 0,67 kW

CM 5-4 92880795 je vybaven asynchronním jednofázovým motorem chlazeným ventilátorem a uloženým na ložiskách.

• Jmenovitý výkon P2: 0,67 kW.
• Napájení: 1 × 220-230 V.
• Frekvence: 50 Hz.
• Jmenovitý proud: přibližně 4,30-4,15 A.
• Jmenovité otáčky: 2 810-2 830 ot/min.
• Třída účinnosti motoru: IE2.
• Krytí: IP55.
• Třída izolace: F.
• Velikost motoru: 80B.
• Servisní faktor: 1,00.

Tato verze neobsahuje integrovaný frekvenční měnič a připojuje se přímo k odpovídajícímu elektrickému napájení.

Čtyři stupně pro vytváření tlaku

Označení CM 5-4 identifikuje vícestupňové čerpadlo se 4 oběžnými koly. Voda prochází postupně jednotlivými hydraulickými stupni, čímž se její tlak před výstupem z čerpadla přes výtlačné připojení postupně zvyšuje.

Tato konstrukce je zvláště vhodná pro systémy, které vyžadují kombinaci středního průtoku a vyššího výtlačného tlaku, než jaký obvykle poskytuje jednostupňové odstředivé čerpadlo.

Oběžná kola a vnitřní komponenty z nerezové oceli

Grundfos používá nerezovou ocel pro hlavní vnitřní hydraulické komponenty čerpadla. Oběžná kola jsou z nerezové oceli EN 1.4301 / AISI 304, zatímco hřídel a komory jsou rovněž vyrobeny z nerezové oceli.

• Oběžná kola: nerezová ocel.
• Jakost oběžných kol: EN 1.4301 / AISI 304.
• Komory: nerezová ocel.
• Hřídel: nerezová ocel.
• Hydraulické těleso: litina.
• Litina: EN-GJL-200 / ASTM A48-25A.

Tato kombinace zajišťuje odolnou konstrukci a zároveň zachovává nerezovou ocel vnitřních prvků přímo souvisejících s čerpacími stupni.

Mechanická ucpávka AVBE

Čerpadlo je vybaveno mechanickou ucpávkou Grundfos s kódem AVBE. Jedná se o ucpávku s O-kroužkem navrženou speciálně pro tuto řadu čerpadel.

• Primární ucpávka: AVBE.
• Kód ucpávky: AVBE.

Správná volba mechanické ucpávky je důležitá pro zajištění kompatibility s kapalinou a s teplotními a tlakovými podmínkami instalace.

Maximální provozní tlak 10 bar

CM 5-4 umožňuje maximální provozní tlak 10 bar, přičemž limity závisí na teplotě kapaliny.

• Maximální provozní tlak: 10 bar.
• Maximální tlak při 40 °C: 10 bar.
• Maximální tlak při 90 °C: 6 bar.

Celkový tlak v instalaci musí zohledňovat jak tlak na sání, tak tlak vytvářený samotným čerpadlem.

Teplota kapaliny od -20 do 90 °C

Čerpadlo je určeno pro práci s vodou v širokém rozsahu teplot:

• Uvedená čerpaná kapalina: voda.
• Minimální teplota kapaliny: -20 °C.
• Maximální teplota kapaliny: 90 °C.
• Teplota použitá pro hydraulické údaje: 20 °C.
• Referenční hustota: 998,2 kg/m³.

Pro kapaliny s odlišnými vlastnostmi než voda nebo s přísadami je nutné předem ověřit kompatibilitu materiálů a mechanické ucpávky.

Okolní teplota až 55 °C

Čerpadlo lze instalovat v prostředí s teplotou mezi -20 a 55 °C, přičemž je nutné dodržet podmínky větrání a montáže stanovené pro motor.

Závitové připojení Rp

Připojení k instalaci se provádí pomocí vnitřních Whitworthových závitů Rp podle ISO 7/1.

• Typ připojení: Rp.
• Sací připojení: Rp 1 1/4.
• Výtlačné připojení: Rp 1.
• Poloha výstupu: 12.
• Kód připojení: R.

Axiální sání a radiální výtlak umožňují snadnou integraci čerpadla do kompaktních instalací a zjednodušují obvyklé vedení potrubí.

Vhodné pro různé hydraulické aplikace

Díky svým hydraulickým a konstrukčním vlastnostem lze Grundfos CM 5-4 použít v různých typech instalací, kde je třeba dopravovat vodu nebo zvyšovat její tlak, mimo jiné:

• Systémy zásobování a distribuce vody.
• Tlakové systémy instalací.
• Systémy vytápění.
• Úprava vody.
• Závlahy.
• Aplikace fertirigace a dávkování spojené s hydraulickými systémy.
• Přenos vody v průmyslových instalacích.

Pracovní bod čerpadla musí být vždy zvolen podle potřebného průtoku a celkové vypočtené dopravní výšky instalace.

Schválení pro pitnou vodu

Technický list této reference uvádí schválení ACS a NSF61 pro pitnou vodu, kromě obecných schválení CE, EAC a UKCA.

• Schválení: CE, EAC a UKCA.
• Schválení pro pitnou vodu: ACS a NSF61.

Tato certifikace je zvláště důležitá, když je čerpadlo součástí instalací, v nichž musí čerpaná voda splňovat specifické hygienické požadavky.

Kompaktní konstrukce pro horizontální instalaci

CM 5-4 je navrženo pro horizontální montáž na stabilní základnu. Podle rozměrového výkresu odpovídajícího referenci 92880795 je celková délka sestavy přibližně 362 mm a maximální šířka přibližně 158 mm.

Při instalaci je nutné ponechat dostatečný prostor kolem motoru, aby bylo zajištěno jeho chlazení a usnadněny následné kontroly a údržba.

Technické vlastnosti Grundfos CM 5-4 92880795

• Značka: Grundfos.
• Řada: CM.
• Reference: 92880795.
• Model: CM 5-4 A-R-A-E-AVBE C1-A-A-N.
• Typ: horizontální vícestupňové odstředivé čerpadlo.
• Počet stupňů / oběžných kol: 4.
• Jmenovitý průtok: 4,7 m³/h.
• Jmenovitá dopravní výška: 30,69 m.
• Referenční hydraulické otáčky: 2 900 ot/min.
• Jmenovitý výkon P2: 0,67 kW.
• Motor: asynchronní jednofázový chlazený ventilátorem.
• Napětí: 1 × 220-230 V.
• Frekvence: 50 Hz.
• Jmenovitý proud: 4,30-4,15 A.
• Třída účinnosti motoru: IE2.
• Krytí: IP55.
• Třída izolace: F.
• Integrovaný frekvenční měnič: ne.
• Mechanická ucpávka: AVBE.
• Oběžná kola: nerezová ocel AISI 304.
• Hydraulické těleso: litina EN-GJL-200.
• Maximální provozní tlak: 10 bar.
• Maximální tlak při 90 °C: 6 bar.
• Rozsah teploty kapaliny: od -20 do 90 °C.
• Rozsah okolní teploty: od -20 do 55 °C.
• Sací připojení: Rp 1 1/4.
• Výtlačné připojení: Rp 1.
• Schválení pro pitnou vodu: ACS a NSF61.
• Obecná schválení: CE, EAC a UKCA.
• Tolerance křivky: ISO 9906:2012 třída 3B.
• Přibližná celková délka: 362 mm.
• Čistá hmotnost: 14,5 kg.
• Hrubá hmotnost: 17 kg.

Kompaktní vícestupňové čerpadlo pro tlakování a dopravu vody

Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N 92880795 kombinuje jmenovitý průtok 4,7 m³/h s jmenovitou dopravní výškou 30,69 m a jednofázovým motorem 0,67 kW, čímž nabízí kompaktní řešení pro instalace, které potřebují dopravovat vodu a zvyšovat její tlak.

Jeho čtyři stupně, oběžná kola z nerezové oceli, maximální tlak 10 bar, krytí IP55, závitová připojení Rp a schválení ACS a NSF61 umožňují použití v široké škále hydraulických instalací, a to jak v obytných, tak v profesionálních a průmyslových aplikacích, vždy v rámci provozních podmínek stanovených společností Grundfos.
