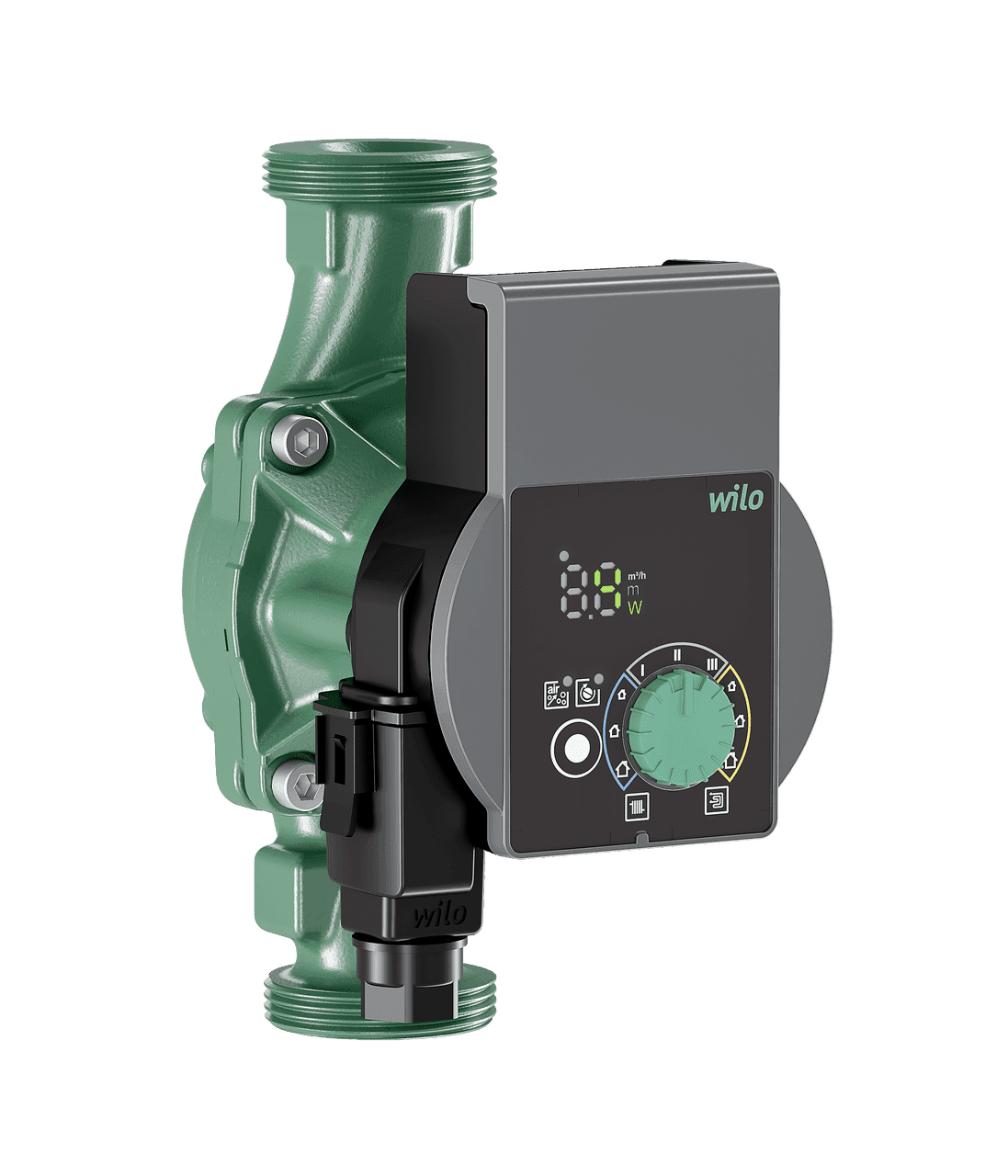

Oběhové čerpadlo Wilo Yonos PICO 25/1-8

Oběhové čerpadlo Wilo Yonos PICO 25/1-8, reference 4215517, je vysoce účinné čerpadlo s elektronickou regulací určené pro cirkulaci vody v topných a klimatizačních soustavách. Nabízí maximální průtok 4,4 m³/h a maximální dopravní výšku 7,6 m, s různými regulačními režimy, které umožňují přizpůsobit jeho provoz radiátorům, podlahovému vytápění a dalším hydraulickým instalacím.

Jeho synchronní motor s technologií ECM, integrovaná elektronická regulace a index energetické účinnosti roven nebo nižší než 0,23 umožňují přizpůsobit provoz čerpadla skutečným potřebám okruhu. Dále je vybaven LED displejem, odvzdušňovací funkcí, automatickým odblokováním, ochranou motoru a elektrickým konektorem Wilo pro zjednodušení instalace a uvedení do provozu.

Vysoce účinné oběhové čerpadlo pro vytápění a klimatizaci

Wilo Yonos PICO je koncipováno jako bezúdržbové oběhové čerpadlo s mokrým rotorem. U této konstrukce pracuje rotor v kontaktu s čerpaným médiem, což zajišťuje vhodný provoz pro nepřetržitou cirkulaci v hydraulických systémech budov.

Wilo tento model specifikuje pro aplikace vytápění a klimatizace a umožňuje zvolit různé regulační strategie podle vlastností okruhu.

Maximální průtok 4,4 m³/h

Yonos PICO 25/1-8 dosahuje maximálního průtoku 4,4 m³/h. Jeho skutečný provoz bude záviset na hydraulickém odporu okruhu a na požadovaném pracovním bodu instalace.

Integrovaná elektronická regulace umožňuje upravit chování čerpadla tak, aby se průtok a dostupný tlak přizpůsobily potřebám systému, a zabránit tak trvalému provozu na maximální otáčky, pokud to není nutné.

Maximální dopravní výška 7,6 m

Tento model poskytuje maximální dopravní výšku 7,6 m a řadí se do řady Yonos PICO určené pro instalace vyžadující vyšší dopravní schopnost.

Tato vlastnost umožňuje použití v topných nebo klimatizačních okruzích s různými tlakovými ztrátami, pokud požadovaný pracovní bod spadá do hydraulické křivky čerpadla.

Tři regulační režimy

Wilo Yonos PICO 25/1-8 obsahuje tři hlavní typy regulace, které umožňují přizpůsobit provoz různým hydraulickým systémům.

Režim proměnného diferenčního tlaku postupně snižuje tlak dodávaný čerpadlem, když klesá požadovaný průtok. Je obzvláště užitečný v instalacích, kde termostatické ventily nebo jiné prvky neustále mění odpor okruhu.

Režim konstantního diferenčního tlaku udržuje zvolenou hodnotu prakticky konstantní v rámci pracovního rozsahu, což je řešení zvláště vhodné pro určité okruhy, například podlahové vytápění.

Je také vybaven konstantní rychlostí se třemi volitelnými křivkami, což umožňuje pracovat podobně jako tradiční oběhové čerpadlo s několika rychlostmi, pokud to instalace vyžaduje.

Vhodné pro radiátory a podlahové vytápění

Díky různým regulačním režimům lze čerpadlo nastavit podle typu instalovaného otopného tělesa. Wilo výslovně uvádí volbu provozního režimu podle aplikací radiátorů a podlahového vytápění.

Tato všestrannost umožňuje použít jedno čerpadlo v mnoha topných a klimatizačních systémech a přizpůsobit hydraulické chování vlastnostem každého okruhu.

LED displej pro zobrazení hlavních parametrů

Čerpadlo je vybaveno segmentovým LED indikátorem, který usnadňuje nastavení a dohled přímo z čelní strany zařízení.

Displej umožňuje zobrazit nastavenou hodnotu, aktuální průtok, elektrickou spotřebu a případné chybové kódy. Instalatér tak může rychle zkontrolovat provozní stav bez použití externích přístrojů pro základní nastavení.

Ovládání pomocí zeleného tlačítka

Nastavení se provádí pomocí charakteristického zeleného tlačítka Wilo. Tento ovladač umožňuje snadno zvolit hlavní parametry během uvedení do provozu.

Systém kombinuje otočný ovladač s LED displejem pro usnadnění nastavení dopravní výšky, rychlosti nebo příslušného regulačního režimu.

Ruční odvzdušňovací funkce

Yonos PICO obsahuje ruční odvzdušňovací funkci určenou k usnadnění odstranění vzduchu nahromaděného v prostoru motoru.

Tato funkce je zvláště užitečná při uvedení do provozu po naplnění okruhu a pomáhá dosáhnout správného hydraulického provozu.

Automatické odblokování a ruční restart

Wilo vybavuje toto čerpadlo automatickou funkcí odblokování. Motor je odolný proti zablokování a elektronický systém obsahuje funkce určené k obnovení provozu v určitých situacích.

Je také vybaven ručním restartem, který umožňuje zasáhnout do zařízení, když je nutné obnovit jeho provoz po určitých závadách.

Synchronní motor s technologií ECM

Čerpadlo používá vysoce účinný synchronní motor s technologií ECM a integrovanou elektronickou regulací výkonu.

Motor pracuje s jednofázovým napájením 230 voltů, s tolerancí 10 procent, a frekvencí 50 nebo 60 Hz.

Provozní rychlost se může přibližně pohybovat mezi 500 a 4 800 otáčkami za minutu a elektronicky se přizpůsobuje zvolenému regulačnímu režimu a hydraulickým potřebám okruhu.

Elektrická spotřeba mezi 4 a 75 W

Elektrická spotřeba čerpadla se mění podle pracovního bodu. Wilo uvádí minimální spotřebu 4 W a maximální spotřebu 75 W.

Jmenovitý výkon motoru je 58 W. Díky elektronické regulaci může čerpadlo snížit spotřebu, když instalace vyžaduje menší průtok nebo tlak.

Index energetické účinnosti roven nebo nižší než 0,23

Yonos PICO 25/1-8 má index energetické účinnosti roven nebo nižší než 0,23, čímž se řadí do kategorie vysoce účinných elektronických oběhových čerpadel.

Tato vlastnost v kombinaci s automatickou regulací výkonu umožňuje snížit spotřebu ve srovnání s běžnými oběhovými čerpadly, která pracují trvale s pevnou rychlostí.

Teplota média mezi -10 a 95 °C

Čerpadlo umožňuje teplotu média v rozmezí -10 až 95 °C, takže může pracovat v různých aplikacích vytápění a klimatizace v tomto rozsahu.

Povolená okolní teplota je mezi -10 a 40 °C.

Maximální provozní tlak 10 bar

Maximální přípustný tlak čerpadla je 10 bar. Okruh musí být navržen tak, aby maximální tlak instalace vždy zůstal v tomto limitu.

Wilo dále uvádí minimální vstupní výšku 0,5 m při teplotě média 50 °C a 3 m při 95 °C; tyto hodnoty je třeba zohlednit, aby se předešlo nevhodným hydraulickým podmínkám na sání čerpadla.

Připojení DN 25 a montážní délka 180 mm

Čerpadlo má potrubní připojení G 1 1/2, což odpovídá připojení čerpadla RP 1 a jmenovitému průměru DN 25.

Montážní délka mezi závity je 180 mm, což je běžný rozměr u oběhových čerpadel této kapacity a usnadňuje výměnu i integraci do kompatibilních instalací.

Elektrický konektor Wilo pro snadnou montáž

Zařízení je vybaveno rychlospojkou Wilo pro elektrické připojení. Tento systém je navržen tak, aby usnadnil kabeláž během instalace a údržby.

Čerpadlo má navíc integrovanou ochranu motoru, takže v rámci podmínek stanovených výrobcem nevyžaduje samostatný konvenční systém ochrany proti zablokování motoru.

Odolná konstrukce pro nepřetržitý provoz

Hydraulické těleso je vyrobeno z šedé litiny, zatímco hřídel je z nerezové oceli. Oběžné kolo je vyrobeno z plastu vyztuženého skleněnými vlákny a ložiska jsou z kovem impregnovaného uhlíku.

Tato kombinace materiálů je speciálně navržena pro provoz oběhového čerpadla s mokrým rotorem v systémech vytápění a klimatizace.

Krytí IPX4D a izolace třídy F

Motor má stupeň krytí IPX4D a elektrickou izolaci třídy F.

Čerpadlo také splňuje příslušné požadavky na elektromagnetickou kompatibilitu a je opatřeno označeními a schváleními jako CE, VDE a EAC.

Kompaktní formát a nízká hmotnost

Wilo Yonos PICO 25/1-8 má kompaktní rozměry, které usnadňují montáž v technických místnostech, hydraulických skříních a dalších prostorech s omezeným místem.

Jeho délka je 180 mm, přibližná výška 102 mm a šířka 143 mm. Čistá hmotnost je přibližně 2 kg.

Technické vlastnosti Wilo Yonos PICO 25/1-8

• Značka: Wilo.
• Řada: Yonos PICO.
• Reference: 4215517.
• Model: Yonos PICO 25/1-8.
• EAN: 4048482758497.
• Typ produktu: elektronické oběhové čerpadlo s mokrým rotorem.
• Aplikace: vytápění a klimatizace.
• Maximální průtok: 4,4 m³/h.
• Maximální dopravní výška: 7,6 m.
• Maximální provozní tlak: 10 bar.
• Teplota média: mezi -10 a 95 °C.
• Okolní teplota: mezi -10 a 40 °C.
• Napájení: jednofázové 230 V, s tolerancí 10 %.
• Frekvence: 50 nebo 60 Hz.
• Jmenovitý výkon motoru: 58 W.
• Minimální spotřeba: 4 W.
• Maximální spotřeba: 75 W.
• Rychlost: mezi 500 a 4 800 ot/min.
• Index energetické účinnosti: roven nebo nižší než 0,23.
• Regulační režimy: proměnný diferenční tlak, konstantní diferenční tlak a konstantní rychlost se 3 křivkami.
• Displej: segmentový LED indikátor.
• Zobrazení: nastavená hodnota, aktuální průtok, příkon a chybové kódy.
• Odvzdušňovací funkce: ruční.
• Automatické odblokování: ano.
• Ruční restart: ano.
• Motor odolný proti zablokování: ano.
• Integrovaná ochrana motoru: ano.
• Elektrické připojení: rychlospojka Wilo.
• Hydraulické připojení: G 1 1/2.
• Alternativní připojení: RP 1.
• Jmenovitý průměr: DN 25.
• Montážní délka: 180 mm.
• Těleso čerpadla: šedá litina.
• Oběžné kolo: polypropylen vyztužený skleněnými vlákny.
• Hřídel: nerezová ocel.
• Ložiska: uhlík impregnovaný kovem.
• Krytí: IPX4D.
• Třída izolace: F.
• Délka: 180 mm.
• Výška: 102 mm.
• Šířka: 143 mm.
• Čistá hmotnost: přibližně 2 kg.

Účinná cirkulace pro radiátory a podlahové vytápění

Wilo Yonos PICO 25/1-8 kombinuje maximální průtok 4,4 m³/h a dopravní výšku až 7,6 m s vysoce účinnou elektronickou regulací. Její režimy konstantního diferenčního tlaku, proměnného diferenčního tlaku a konstantní rychlosti umožňují přizpůsobit provoz různým topným a klimatizačním instalacím.

LED displej, zelené tlačítko, zobrazení spotřeby a průtoku, odvzdušňovací funkce, automatické odblokování a rychlospojka Wilo zjednodušují jak uvedení do provozu, tak každodenní používání a nabízejí účinné a všestranné řešení pro cirkulaci vody v hydraulických systémech budov.
