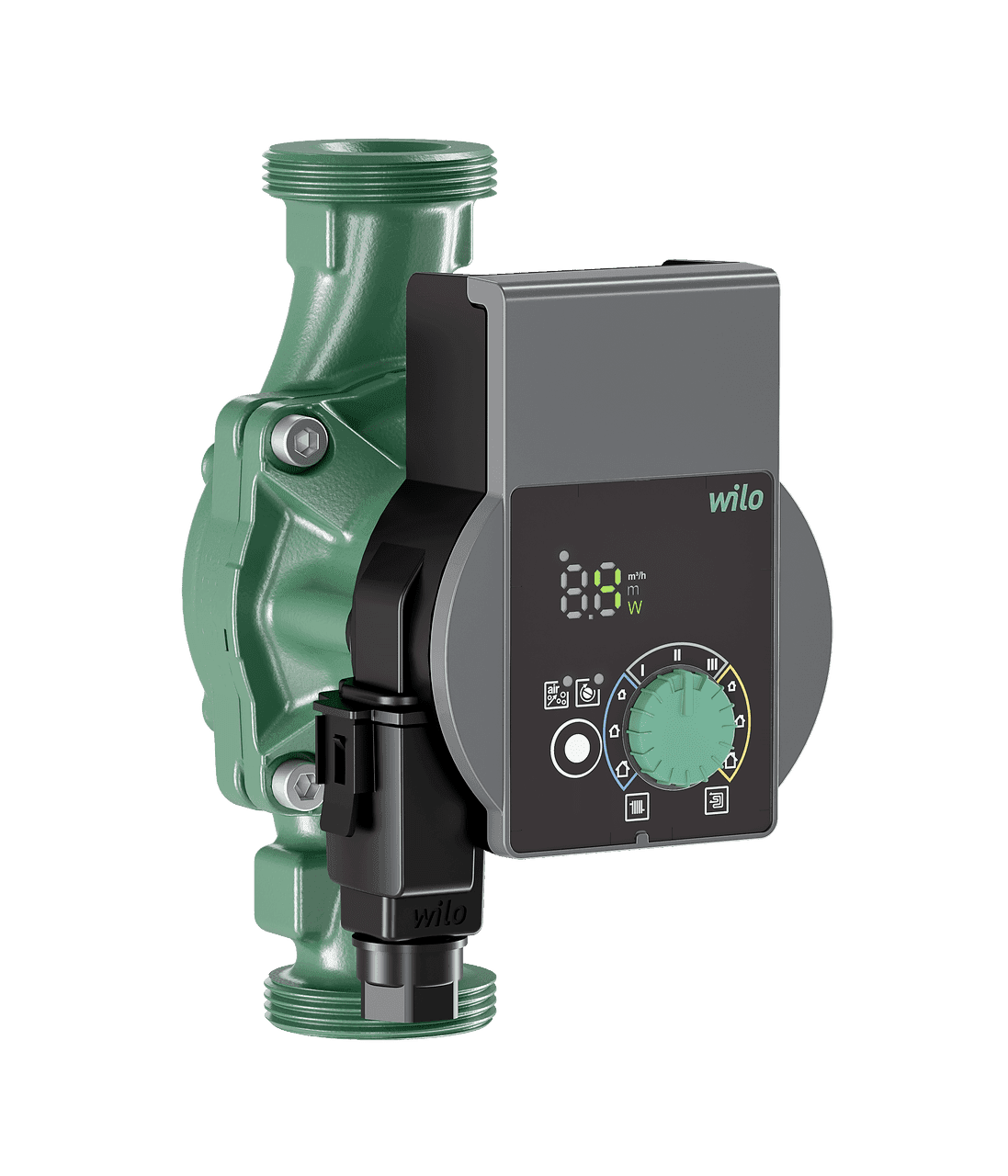

Oběhové čerpadlo Wilo Yonos PICO 25/1-6-130

Oběhové čerpadlo Wilo Yonos PICO 25/1-6-130, reference 4215516, je vysoce účinné elektronické čerpadlo s mokrým rotorem určené pro cirkulaci vody v topných a klimatizačních soustavách. Nabízí maximální průtok 3,6 m³/h, maximální dopravní výšku 6 metrů a mimořádně kompaktní montážní délku 130 milimetrů.

Je vybaveno synchronním motorem s technologií ECM a integrovanou elektronickou regulací, která přizpůsobuje provoz hydraulickým požadavkům instalace. Umožňuje volbu proměnného diferenčního tlaku, konstantního diferenčního tlaku nebo konstantní rychlosti se třemi křivkami, takže jej lze nastavit jak pro systémy radiátorů, tak podlahového vytápění.

Elektronické oběhové čerpadlo Wilo Yonos PICO 25/1-6-130

Yonos PICO je oběhové čerpadlo s bezúdržbovým mokrým rotorem a závitovým připojením. Je vyvinuto pro efektivní cirkulaci vody v hydraulických systémech budov a automaticky přizpůsobuje výkon motoru zvolenému regulačnímu režimu.

Jeho provedení s roztečí 130 milimetrů mezi připojeními je zvláště užitečné v instalacích s omezeným prostorem a zároveň usnadňuje výměnu stávajících čerpadel se stejnou montážní délkou.

Maximální průtok 3,6 m³/h

Wilo Yonos PICO 25/1-6-130 poskytuje maximální průtok 3,6 m³/h. Skutečný průtok závisí na tlakových ztrátách okruhu, zvolené výšce a nastaveném regulačním režimu.

Integrovaná elektronika umožňuje automaticky snižovat výkon, když instalace vyžaduje menší cirkulaci, čímž se zabrání tomu, aby čerpadlo pracovalo neustále na maximální výkon.

Maximální dopravní výška 6 metrů

Tento model dosahuje maximální dopravní výšky 6 metrů a nabízí schopnost pracovat v topných a klimatizačních okruzích s různou úrovní hydraulického odporu.

Pracovní bod je třeba vždy zvolit v rámci charakteristiky čerpadla a podle požadovaného průtoku a diferenčního tlaku v instalaci.

Tři regulační režimy

Čerpadlo umožňuje zvolit tři provozní strategie pro různé typy okruhů:

• Proměnný diferenční tlak: čerpadlo snižuje diferenční tlak při poklesu požadovaného průtoku, což je zvláště vhodné pro okruhy s termostatickými ventily.
• Konstantní diferenční tlak: udržuje prakticky konstantní zvolený diferenční tlak, což je vhodné pro mnoho instalací podlahového vytápění.
• Konstantní rychlost: umožňuje zvolit jednu ze tří pevných rychlostních křivek pro aplikace vyžadující stálé hydraulické chování.

Vhodné pro radiátory i podlahové vytápění

Wilo umožňuje zvolit regulační režim podle aplikace vytápění radiátory nebo podlahovým vytápěním. Tato flexibilita usnadňuje přizpůsobení čerpadla novým instalacím i výměnám nebo modernizacím stávajících systémů.

LED displej s provozními informacemi

Yonos PICO je vybaven segmentovým LED indikátorem, který umožňuje přímo z čelní strany zobrazit hlavní provozní parametry.

Displej může zobrazovat:

• zvolenou nastavenou hodnotu,
• aktuální průtok,
• okamžitou spotřebu elektrické energie,
• chybové kódy.

Tato informace usnadňuje uvedení do provozu, nastavení i základní diagnostiku čerpadla bez nutnosti použití externích přístrojů.

Nastavení pomocí zeleného tlačítka Wilo

Charakteristické zelené tlačítko Wilo umožňuje snadno zvolit hlavní provozní parametry. Instalatér může přímo z čelní strany čerpadla nastavit regulační režim i požadovanou hodnotu.

Ruční funkce odvzdušnění

Čerpadlo obsahuje ruční funkci odvzdušnění určenou k odstranění vzduchu nahromaděného v prostoru motoru během uvedení do provozu nebo po pracích provedených v hydraulickém okruhu.

Správné odstranění vzduchu podporuje stabilní provoz a pomáhá snižovat hluk spojený s přítomností vzduchu v systému.

Automatické odblokování a ruční restart

Motor je navržen jako odolný proti zablokování a je vybaven funkcí automatického odblokování. Elektronika také umožňuje ruční restart, pokud je to po určitých událostech nutné.

Ochrana motoru je integrována přímo v zařízení, což zjednodušuje elektrickou instalaci.

Synchronní motor s technologií ECM

Wilo Yonos PICO 25/1-6-130 používá vysoce účinný synchronní motor s technologií ECM a elektronickou regulací výkonu.

Rychlost se může přibližně měnit mezi 700 a 4 200 otáčkami za minutu podle zvoleného režimu a požadovaného pracovního bodu.

Elektrická spotřeba mezi 4 a 40 watty

Elektronická regulace umožňuje přizpůsobit spotřebu energie skutečným potřebám okruhu. Wilo uvádí minimální spotřebu 4 W a maximální 40 W.

Jmenovitý výkon motoru je 30 W. Když hydraulická poptávka klesá, čerpadlo může snížit jak rychlost, tak elektrickou spotřebu.

Index energetické účinnosti 0,20 nebo nižší

Čerpadlo má index energetické účinnosti 0,20 nebo nižší, což je hodnota, kterou Wilo uvádí jako referenci pro vysoce účinná oběhová čerpadla.

Kombinace motoru ECM a elektronické regulace umožňuje snížit spotřebu oproti běžným oběhovým čerpadlům pracujícím nepřetržitě s pevnou rychlostí.

Jednofázové napájení 230 V

Yonos PICO pracuje s jednofázovým napájením 230 V s tolerancí 10 % a je kompatibilní s frekvencí 50 nebo 60 Hz.

Elektrické připojení je zjednodušeno pomocí rychlospojky Wilo, navržené pro urychlení zapojení při instalaci i údržbě.

Teplota média od -10 do 95 °C

Povolený rozsah teploty média je od -10 do 95 °C, což umožňuje použití čerpadla v různých topných a klimatizačních aplikacích.

Přípustná provozní okolní teplota je od -10 do 40 °C.

Maximální provozní tlak 10 bar

Wilo Yonos PICO 25/1-6-130 je navrženo pro práci s maximálním tlakem 10 bar.

Wilo zároveň stanovuje minimální podmínky vstupního tlaku, aby se předešlo hydraulickým problémům: minimální vstupní výšku 0,5 metru při 50 °C a 3 metry při 95 °C.

Připojení DN 25 a montážní délka 130 milimetrů

Čerpadlo má závitové připojení G 1 1/2, odpovídající alternativnímu připojení RP 1 a jmenovitému průměru DN 25.

Vzdálenost mezi připojeními je pouze 130 milimetrů, což je jedna z hlavních vlastností této varianty oproti verzím Yonos PICO s délkou 180 milimetrů.

• Připojení potrubí: G 1 1/2.
• Alternativní připojení: RP 1.
• Jmenovitý průměr: DN 25.
• Délka mezi závity: 130 milimetrů.

Odolná konstrukce bez údržby

Těleso čerpadla je vyrobeno ze šedé litiny. Oběžné kolo je z polypropylenu vyztuženého 40 % skelných vláken, zatímco hřídel je vyrobena z nerezové oceli.

Ložiska jsou z kovem impregnovaného uhlíku a jsou navržena pro typický provoz oběhového čerpadla s mokrým rotorem.

Krytí IPX4D a izolace třídy F

Motor má stupeň krytí IPX4D a izolační třídu F.

Čerpadlo rovněž splňuje příslušné požadavky na elektromagnetickou kompatibilitu a má schválení a označení CE, VDE a EAC.

Integrovaný filtr částic

Technický list Wilo uvádí, že čerpadlo je vybaveno filtrem částic, který přispívá k ochraně vnitřních komponent před určitými částicemi přítomnými v okruhu.

Kompaktní rozměry a nízká hmotnost

Verze s délkou 130 milimetrů je speciálně navržena pro instalace, kde je třeba minimalizovat prostor zabraný čerpadlem.

• Celková délka: přibližně 138 milimetrů.
• Výška: přibližně 102 milimetrů.
• Šířka: přibližně 131 milimetrů.
• Montážní délka mezi závity: 130 milimetrů.
• Čistá hmotnost: přibližně 1,6 kilogramu.

Technické vlastnosti Wilo Yonos PICO 25/1-6-130

• Značka: Wilo.
• Řada: Yonos PICO.
• Reference: 4215516.
• Model: Yonos PICO 25/1-6-130.
• EAN: 4048482758480.
• Typ produktu: elektronické oběhové čerpadlo s mokrým rotorem.
• Použití: vytápění a klimatizace.
• Maximální průtok: 3,6 m³/h.
• Maximální dopravní výška: 6 metrů.
• Maximální provozní tlak: 10 bar.
• Teplota média: od -10 do 95 °C.
• Okolní teplota: od -10 do 40 °C.
• Napájení: jednofázové 230 V s tolerancí 10 %.
• Frekvence: 50 nebo 60 Hz.
• Jmenovitý výkon motoru: 30 W.
• Minimální spotřeba: 4 W.
• Maximální spotřeba: 40 W.
• Minimální rychlost: 700 ot/min.
• Maximální rychlost: 4 200 ot/min.
• Index energetické účinnosti: 0,20 nebo nižší.
• Regulační režimy: proměnný diferenční tlak, konstantní diferenční tlak a konstantní rychlost se třemi křivkami.
• Displej: segmentový LED indikátor.
• Zobrazení: nastavená hodnota, aktuální průtok, příkon a chybové kódy.
• Funkce odvzdušnění: ruční.
• Automatické odblokování: ano.
• Ruční restart: ano.
• Motor odolný proti zablokování: ano.
• Integrovaná ochrana motoru: ano.
• Filtr částic: ano.
• Elektrické připojení: rychlospojka Wilo.
• Hydraulické připojení: G 1 1/2.
• Alternativní připojení: RP 1.
• Jmenovitý průměr: DN 25.
• Montážní délka: 130 milimetrů.
• Těleso čerpadla: šedá litina.
• Oběžné kolo: polypropylen vyztužený skelnými vlákny.
• Hřídel: nerezová ocel.
• Ložiska: uhlík impregnovaný kovem.
• Stupeň krytí: IPX4D.
• Izolační třída: F.
• Celková délka: 138 milimetrů.
• Výška: 102 milimetrů.
• Šířka: 131 milimetrů.
• Čistá hmotnost: přibližně 1,6 kilogramu.
• Schválení a označení: CE, VDE a EAC.

Kompaktní čerpadlo 130 milimetrů pro radiátory a podlahové vytápění

Wilo Yonos PICO 25/1-6-130 kombinuje maximální průtok 3,6 m³/h, dopravní výšku až 6 metrů a montážní délku pouhých 130 milimetrů, takže je zvláště vhodné pro instalace s omezeným prostorem.

Jeho motor ECM, elektronická regulace, nízká spotřeba, LED displej, funkce odvzdušnění, automatické odblokování a různé provozní režimy usnadňují jak instalaci, tak nastavení okruhů radiátorů, podlahového vytápění a dalších aplikací vytápění a klimatizace.
