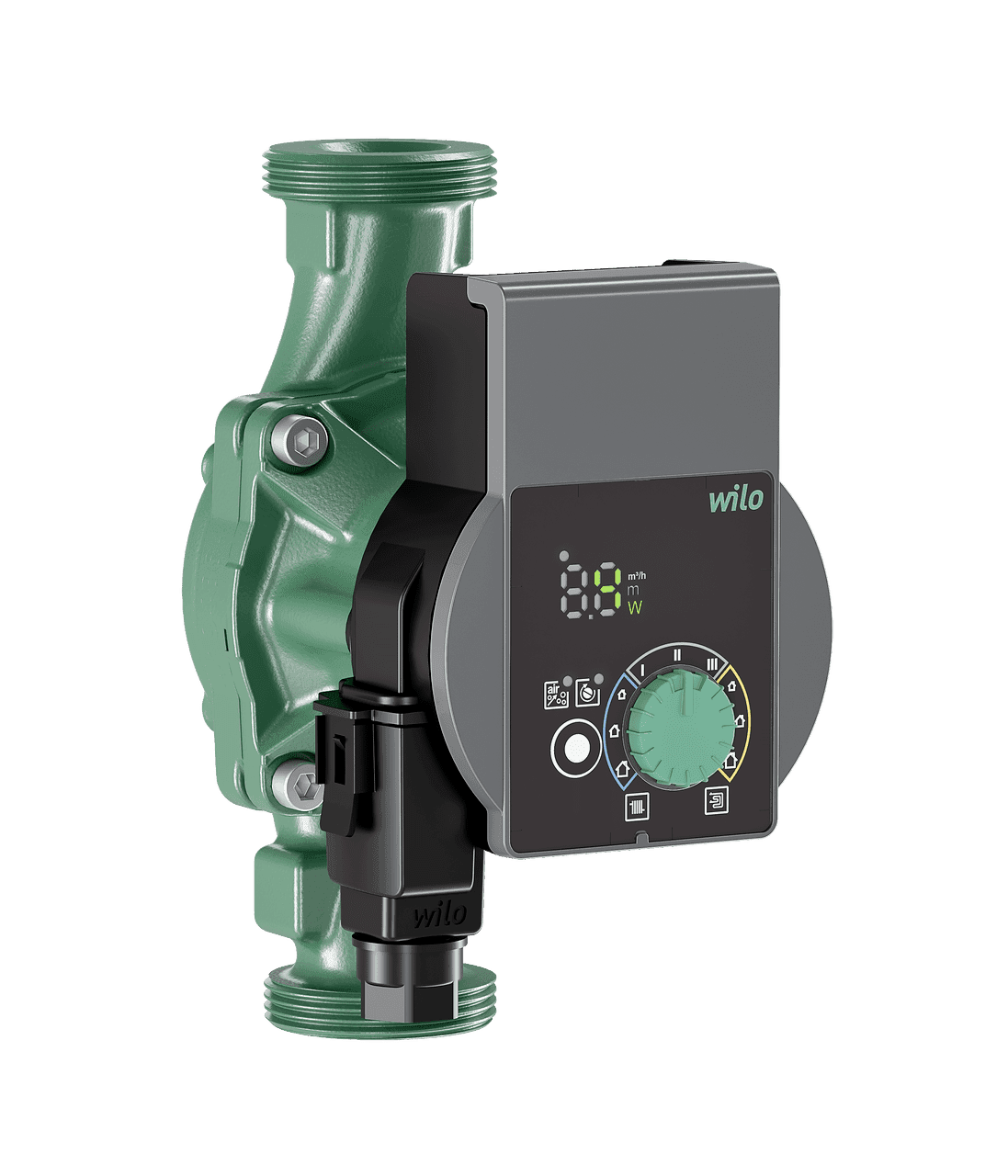

Oběhové čerpadlo Wilo Yonos PICO 25/1-4

Oběhové čerpadlo Wilo Yonos PICO 25/1-4, reference 4215513, je vysoce účinné mokroběžné čerpadlo s elektronickou regulací, určené pro topné a klimatizační instalace. Nabízí maximální průtok 2,7 m³/h a maximální dopravní výšku 4,3 m, přičemž kombinuje automatickou regulaci, nízkou spotřebu elektrické energie a kompaktní provedení.

Je vybaveno synchronním motorem s technologií ECM a integrovanou elektronikou, umožňuje volbu regulace s proměnným diferenčním tlakem, konstantním diferenčním tlakem nebo tří konstantních rychlostních křivek. Jeho LED displej zobrazuje nastavenou hodnotu, skutečný průtok, elektrickou spotřebu i chybové kódy, což usnadňuje jak počáteční nastavení, tak sledování provozu instalace.

Elektronické oběhové čerpadlo Wilo Yonos PICO 25/1-4

Wilo Yonos PICO je navrženo jako bezúdržbové mokroběžné oběhové čerpadlo. Celek zahrnuje motor odolný proti zablokování a plynulou elektronickou regulaci, která přizpůsobuje provoz čerpadla hydraulickým potřebám okruhu.

Tato technologie umožňuje použití v různých konfiguracích vytápění a klimatizace, včetně instalací s radiátory a systémů podlahového vytápění.

Maximální průtok 2,7 m³/h

Reference 4215513 poskytuje následující maximální hydraulické parametry:

• Maximální průtok: 2,7 m³/h.
• Maximální dopravní výška: 4,3 m.
• Maximální provozní tlak: 10 bar.

Skutečný pracovní bod bude záviset na tlakových ztrátách a požadovaném průtoku instalace.

Tři regulační režimy

Čerpadlo umožňuje volbu různých provozních režimů podle typu hydraulického okruhu:

• Δp-v: regulace pomocí proměnného diferenčního tlaku.
• Δp-c: regulace pomocí konstantního diferenčního tlaku.
• Konstantní rychlost: tři volitelné rychlosti nebo provozní křivky.

Regulace proměnného diferenčního tlaku je zvláště vhodná pro určité radiátorové soustavy s proměnným průtokem, zatímco konstantní diferenční tlak lze použít v aplikacích, kde je třeba udržovat stabilní tlak, například v některých okruzích podlahového vytápění.

LED displej s provozními informacemi

Yonos PICO 25/1-4 je vybaven segmentovým LED indikátorem, který usnadňuje nastavení a dohled nad čerpadlem.

Displej umožňuje zobrazit:

• Zvolenou nastavenou hodnotu.
• Skutečný průtok.
• Aktuální elektrickou spotřebu.
• Chybové kódy.
• Aktivaci ručního restartu nebo funkce odvzdušnění.

Nastavení se provádí pomocí charakteristického zeleného tlačítka Wilo, které zjednodušuje uvedení do provozu i volbu regulačního režimu.

Elektrická spotřeba pouze 4 až 20 wattů

Díky motoru s technologií ECM a integrované elektronické regulaci čerpadlo přizpůsobuje svou spotřebu požadovanému pracovnímu bodu.

• Minimální spotřeba P1: 4 W.
• Maximální spotřeba P1: 20 W.
• Jmenovitý výkon P2: 15 W.
• Index energetické účinnosti IEE: roven nebo nižší než 0,18.

Nízký index energetické účinnosti řadí toto čerpadlo mezi vysoce účinná oběhová čerpadla.

Synchronní motor s technologií ECM

Wilo Yonos PICO používá synchronní motor odolný proti zablokování s technologií ECM a integrovanou elektronickou regulací výkonu.

• Napájení: jednofázové 230 V, s tolerancí ±10 %.
• Frekvence: 50/60 Hz.
• Minimální otáčky: 700 ot/min.
• Maximální otáčky: 3 400 ot/min.
• Třída izolace: F.
• Krytí: IPX4D.

Čerpadlo je vybaveno ochranou motoru a konstrukcí odolnou proti zablokování pro vyšší spolehlivost během provozu.

Funkce automatického odblokování

Yonos PICO disponuje automatickou funkcí odblokování. Tato funkce pomáhá obnovit provoz, když se rotor zablokuje po delší době odstávky nebo v důsledku určitých podmínek v okruhu.

Ruční funkce odvzdušnění

Čerpadlo je vybaveno ruční funkcí odvzdušnění, která usnadňuje odstranění vzduchu nahromaděného v motorové části během uvedení do provozu nebo po zásahu do instalace.

Disponuje také funkcí ručního restartu, přístupnou z ovládacích prvků samotného čerpadla.

Integrovaný filtr částic

Wilo pro tuto referenci uvádí filtr částic jako součást výbavy čerpadla.

Tento prvek je součástí konstrukce určené k ochraně vnitřního provozu oběhového čerpadla před určitými částicemi přítomnými v médiu.

Teplota média od -10 do 95 °C

Čerpadlo umožňuje široký rozsah teplot média:

• Minimální teplota média: -10 °C.
• Maximální teplota média: 95 °C.
• Minimální okolní teplota: -10 °C.
• Maximální okolní teplota: 40 °C.

Tyto vlastnosti umožňují použití oběhového čerpadla jak v topných systémech, tak v některých klimatizačních instalacích, pokud jsou vlastnosti média kompatibilní s materiály čerpadla.

Maximální provozní tlak 10 bar

Yonos PICO 25/1-4 je navrženo pro provoz s maximálním provozním tlakem 10 bar.

Wilo dále uvádí následující minimální vstupní výšky, aby se předešlo nepříznivým hydraulickým podmínkám:

• Při 50 °C: 0,5 m.
• Při 95 °C: 3 m.

Připojení DN 25 a montážní délka 180 mm

Čerpadlo používá standardní závitová připojení pro snadnou integraci do hydraulických okruhů:

• Jmenovitá světlost: DN 25.
• Připojení čerpadla: G 1½.
• Alternativní označení připojení: Rp 1.
• Vzdálenost mezi připojeními: 180 mm.

Tyto rozměry činí referenci 4215513 vhodnou pro výměny i nové instalace, které vyžadují oběhové čerpadlo DN 25 s montážní délkou 180 mm.

Elektrický konektor Wilo

Elektrické připojení se provádí pomocí rychlospojky Wilo, která je navržena tak, aby usnadnila zapojení při montáži a zkrátila dobu potřebnou pro elektrickou instalaci čerpadla.

Konstrukční materiály

Čerpadlo kombinuje odolné materiály přizpůsobené nepřetržitému provozu v topných a klimatizačních okruzích:

• Těleso čerpadla: šedá litina.
• Oběžné kolo: polypropylen vyztužený 40 % skelných vláken, PP-GF40.
• Hřídel: nerezová ocel.
• Ložiska: kovem impregnovaný uhlík.

Kompaktní rozměry

Wilo Yonos PICO 25/1-4 má kompaktní konstrukci, která usnadňuje integraci do instalací s omezeným prostorem.

• Délka: 180 mm.
• Výška: 102 mm.
• Šířka: 131 mm.
• Přibližná čistá hmotnost: 1,8 kg.

Aplikace v topení a klimatizaci

Čerpadlo je určeno pro cirkulaci vody v topných a klimatizačních systémech. Jeho různé regulační režimy umožňují přizpůsobení různým hydraulickým konfiguracím.

Mezi jeho běžné aplikace patří:

• Topné systémy s radiátory.
• Instalace podlahového vytápění.
• Uzavřené topné okruhy.
• Klimatizační systémy kompatibilní s provozními podmínkami čerpadla.
• Obnova starších oběhových čerpadel za elektronické modely s vysokou účinností.

Technické vlastnosti Wilo Yonos PICO 25/1-4 4215513

• Značka: Wilo.
• Řada: Yonos PICO.
• Reference: 4215513.
• Model: Yonos PICO 25/1-4.
• Typ: mokroběžné oběhové čerpadlo.
• Regulace: elektronická.
• Technologie motoru: ECM.
• Maximální průtok: 2,7 m³/h.
• Maximální výška: 4,3 m.
• Maximální provozní tlak: 10 bar.
• Regulační režim Δp-v: ano.
• Regulační režim Δp-c: ano.
• Konstantní rychlost: 3 úrovně.
• Zobrazení průtoku: ano.
• Zobrazení spotřeby: ano.
• Zobrazení chybových kódů: ano.
• Funkce odvzdušnění: ano, ruční.
• Automatické odblokování: ano.
• Ruční restart: ano.
• Filtr částic: ano.
• Ochrana motoru: integrovaná.
• Index energetické účinnosti: roven nebo nižší než 0,18.
• Minimální spotřeba: 4 W.
• Maximální spotřeba: 20 W.
• Jmenovitý výkon P2: 15 W.
• Otáčky: 700 až 3 400 ot/min.
• Napájení: 230 V jednofázově ±10 %.
• Frekvence: 50/60 Hz.
• Krytí: IPX4D.
• Třída izolace: F.
• Teplota média: od -10 do 95 °C.
• Okolní teplota: od -10 do 40 °C.
• Jmenovitá světlost: DN 25.
• Připojení: G 1½.
• Montážní délka: 180 mm.
• Těleso: šedá litina.
• Oběžné kolo: PP-GF40.
• Hřídel: nerezová ocel.
• Ložiska: kovem impregnovaný uhlík.
• Rozměry: 180 × 102 × 131 mm.
• Přibližná čistá hmotnost: 1,8 kg.
• Schválení: CE, VDE a EAC.
• EAN: 4048482758459.

Vysoce účinné oběhové čerpadlo pro topení a klimatizaci

Wilo Yonos PICO 25/1-4 4215513 kombinuje maximální průtok 2,7 m³/h a maximální dopravní výšku 4,3 m s elektronickou regulací, motorem ECM a spotřebou pouze 4 až 20 W.
