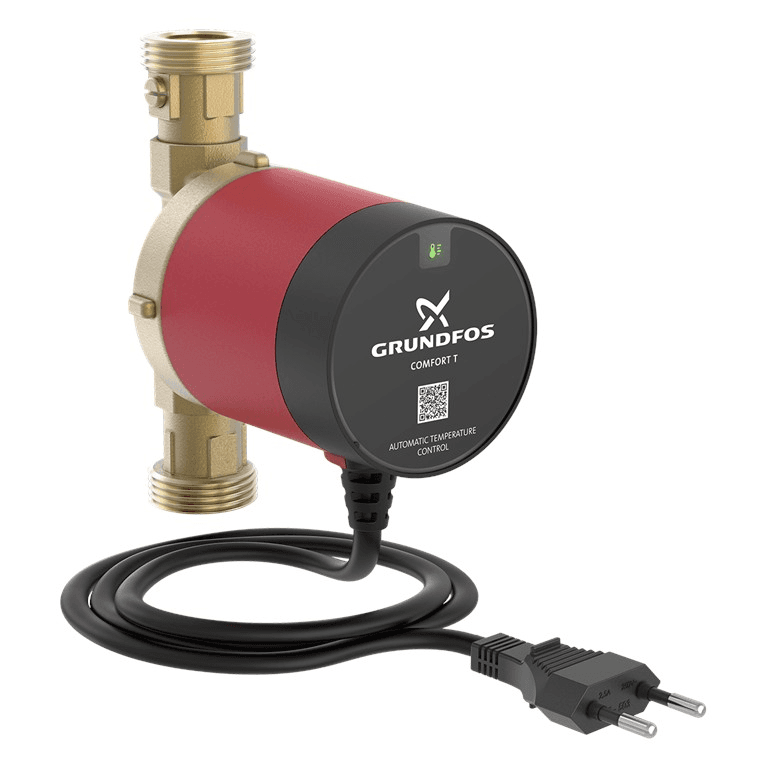

Oběhové čerpadlo Grundfos COMFORT 15-14 BX T

Oběhové čerpadlo Grundfos COMFORT 15-14 BX T, reference 93094846, je určeno pro recirkulaci teplé užitkové vody v rezidenčních instalacích. Jeho provoz udržuje teplou vodu v cirkulačním potrubí zpátečky, aby se zkrátila doba čekání na TUV v odběrných místech a omezilo se množství vody, které se zbytečně vypouští, než dosáhne požadované teploty.

Tato verze BX T kombinuje těleso čerpadla z mosazi vhodné pro pitnou vodu s integrovaným uzavíracím ventilem a integrovanou zpětnou klapkou, vnější připojení G 1 a automatické řízení podle teploty. Dále obsahuje motor s permanentními magnety s nízkou spotřebou, integrované teplotní čidlo, ochranu proti chodu nasucho a tepelnou izolaci tělesa čerpadla.

Speciální cirkulační čerpadlo pro recirkulaci teplé užitkové vody

Grundfos COMFORT 15-14 BX T je navrženo speciálně pro okruhy recirkulace teplé užitkové vody. Čerpadlo cirkuluje vodu mezi zdrojem nebo zásobníkem a odběrnými místy přes zpáteční potrubí, čímž pomáhá udržovat v instalaci dostupnou teplou vodu.

Grundfos uvádí, že čerpadla COMFORT jsou určena pro obytné budovy a v závislosti na uspořádání potrubí je lze použít i v některých větších rezidenčních instalacích.

Automatické řízení podle teploty

Písmeno T označuje tuto verzi jako čerpadlo vybavené teplotním řízením. COMFORT průběžně měří teplotu vody pomocí integrovaného čidla a automaticky přizpůsobuje své spínací a vypínací body.

Nevyžaduje, aby uživatel ručně nastavoval spínací nebo vypínací teplotu. Elektronika určuje provozní limity na základě maximální zjištěné teploty v okruhu.

Jako příklad provozu Grundfos uvádí, že pokud je maximální zjištěná teplota v systému 45 stupňů Celsia, čerpadlo se může zastavit, když voda překročí přibližně 41 stupňů Celsia, a znovu se spustit, když klesne pod zhruba 38 stupňů Celsia.

Maximální teplota systému se pravidelně znovu vyhodnocuje, takže řízení se přizpůsobuje skutečným podmínkám instalace.

Verze T bez časovače a bez AUTOADAPT

COMFORT 15-14 BX T je třeba odlišit od variant TDT a TA stejné řady. Tento model má konkrétně automatické řízení podle teploty.

• COMFORT T: řízení pomocí teploty.
• COMFORT TDT: řízení pomocí časovače a teploty.
• COMFORT TA: řízení AUTOADAPT založené na zvyklostech odběru a teplotě.

Reference 93094846 odpovídá verzi BX T, a proto neobsahuje digitální časovač varianty TDT ani učení zvyklostí verze TA.

Maximální průtok 0,5 metru krychlového za hodinu

Řada COMFORT 15-14 nabízí hydraulické parametry dimenzované specificky pro cirkulační okruhy TUV:

• Maximální průtok: 0,5 metru krychlového za hodinu.
• Maximální dopravní výška: 1,2 metru.
• Maximální výstupní tlak: 10 bar.
• Minimální vstupní tlak: 0,05 bar.

Tyto parametry umožňují udržovat potřebnou cirkulaci v domácích okruzích zpátečky teplé vody bez použití předimenzovaného čerpadla pro danou aplikaci.

Elektrická spotřeba pouze 5 až 7 wattů

Grundfos COMFORT je vybaven motorem s permanentními magnety, navrženým pro nízkou spotřebu elektrické energie.

• Elektrická spotřeba: 5 až 7 wattů.
• Napájení: 1 × 230 voltů.
• Frekvence: 50/60 hertzů.
• Třída přístroje: dvojitá izolace.
• Krytí: IP44.

Čerpadlo je dodáváno s napájecím kabelem o délce přibližně 1,5 metru a zástrčkou, což usnadňuje elektrické připojení při instalaci.

Motor s kulovým rotorem

COMFORT používá konstrukci kulového rotoru. Grundfos tuto konstrukci využívá ke snížení rizika zablokování způsobeného usazeninami vodního kamene a k usnadnění provozu s vodou různé tvrdosti.

Výrobce uvádí, že čerpadlo může pracovat s vodou bez stanoveného limitu tvrdosti, což je zvláště důležité v instalacích TUV v oblastech s tvrdou vodou.

Ochrana proti chodu nasucho

Čerpadlo je vybaveno elektronickou ochranou proti chodu nasucho. Pokud zařízení pracuje převážně na vzduch, elektronika opakovaně zastavuje rotor, aby chránila ložisko.

Jakmile je okruh správně naplněn a odvzdušněn, čerpadlo může obnovit normální provoz.

Mosazné těleso pro pitnou vodu

Hydraulické těleso je vyrobeno z mosazi, materiálu používaného společností Grundfos v této řadě pro kontakt s pitnou vodou.

Čerpadlo má také schválení pro aplikace s pitnou vodou, jako jsou UBA, WRAS a ACS, spolu se schváleními bezpečnosti CE a VDE.

Integrovaný uzavírací a zpětný ventil

Označení BX identifikuje verzi z výroby vybavenou:

• integrovaným uzavíracím ventilem.
• integrovanou zpětnou klapkou.

Tyto ventily usnadňují instalaci i údržbu. Zpětná klapka zabraňuje proudění opačným směrem, zatímco uzavírací ventil umožňuje čerpadlo při určitých zásazích odpojit.

Vnější připojení G 1

Reference 93094846 má vnější připojení G 1 a montážní délku 140 milimetrů.

• Připojení: vnější závit G 1.
• Montážní délka mezi připojeními: 140 milimetrů.
• Přibližná čistá hmotnost: 1,14 kilogramu.
• Přibližná hrubá hmotnost: 1,24 kilogramu.

Tyto vlastnosti je třeba ověřit vůči dostupnému prostoru a stávajícím připojením, pokud je čerpadlo použito jako náhrada jiného cirkulačního čerpadla.

Teplota vody až 95 stupňů Celsia

Grundfos uvádí široký teplotní rozsah pro čerpanou kapalinu:

• Minimální teplota kapaliny: 2 stupně Celsia.
• Maximální teplota kapaliny: 95 stupňů Celsia.

Čerpadlo je určeno výhradně pro cirkulaci pitné vody v podmínkách stanovených výrobcem.

Snížená hlučnost

Motor s permanentními magnety a konstrukce rotoru umožňují tichý provoz. Grundfos uvádí hladinu hluku rovnou nebo nižší než 22 dB(A).

Tato nízká hlučnost je zvláště vhodná pro rezidenční instalace, kde může být čerpadlo umístěno v blízkosti obytných prostor.

Součástí je tepelná izolace

Čerpadlo je dodáváno s izolačním pláštěm pro těleso čerpadla. Tento prvek pomáhá snižovat tepelné ztráty z mosazného tělesa do okolí.

Teplotní řízení tuto vlastnost doplňuje tím, že čerpadlo nemusí běžet nepřetržitě, když voda v okruhu udržuje dostatečnou teplotu.

Snížení tepelných ztrát pomocí teplotního řízení

Oproti cirkulačnímu čerpadlu běžícímu nepřetržitě 24 hodin denně může podle Grundfos režim teplotního řízení pomoci snížit tepelné ztráty spojené s recirkulací.

Podle srovnávacích údajů zveřejněných výrobcem pro řadu COMFORT může řízení T snížit tepelné ztráty recirkulace přibližně o 25 % oproti nepřetržitému provozu, skutečná úspora však závisí na instalaci, izolaci, teplotách a zvyklostech odběru.

Kompaktní instalace

Kompaktní konstrukce usnadňuje montáž v omezených prostorech. Grundfos umožňuje různé orientace hlavy čerpadla, vždy však při dodržení poloh a požadavků uvedených v montážním návodu.

U verzí s teplotním řízením Grundfos doporučuje, aby čidlo nebylo vystaveno přímému teplu zdroje TUV. Mimo jiné stanovuje minimální vzdálenost přibližně 50 centimetrů od ohřívače vody.

Instalace a uvedení do provozu

Před uvedením čerpadla do provozu musí být okruh správně naplněn, propláchnut a odvzdušněn, aby se odstranil vzduch.

COMFORT je vybaven ochranou proti chodu nasucho, výrobce však uvádí, že tato funkce nesmí nahrazovat správné uvedení okruhu do provozu.

Během instalace je také nutné dodržet směr průtoku vyznačený na tělese čerpadla.

Jednoduchá údržba

Rozebíratelná konstrukce umožňuje oddělit hlavu od skříně pro čištění. Rotor lze vyjmout a odstranit případné usazeniny vodního kamene podle pokynů údržby Grundfos.

Integrovaný uzavírací ventil ve verzi BX usnadňuje určité servisní úkony na motoru bez nutnosti úplného vypuštění okruhu.

Použití Grundfos COMFORT 15-14 BX T

Čerpadlo je určeno především pro cirkulační okruhy TUV v rezidenčních instalacích se zpátečním potrubím.

Může být součástí instalací s různými systémy přípravy teplé vody, pokud je hydraulická konfigurace kompatibilní a jsou dodrženy provozní podmínky stanovené společností Grundfos.

Obsah dodávky

Podle dokumentace Grundfos obsahuje dodávka:

• cirkulační čerpadlo COMFORT 15-14 BX T.
• integrovaný elektrický kabel se zástrčkou.
• izolační plášť pro těleso čerpadla.
• integrovaný uzavírací ventil ve verzi BX.
• integrovanou zpětnou klapku ve verzi BX.
• stručný návod k instalaci a provozu.

Technické vlastnosti Grundfos COMFORT 15-14 BX T

• Značka: Grundfos.
• Řada: COMFORT.
• Model: COMFORT 15-14 BX T.
• Reference: 93094846.
• Určení: recirkulace teplé užitkové vody.
• Médium: pitná voda.
• Režim řízení: automatické řízení podle teploty.
• Teplotní čidlo: integrované.
• Maximální průtok: 0,5 metru krychlového za hodinu.
• Maximální dopravní výška: 1,2 metru.
• Teplota kapaliny: od 2 do 95 stupňů Celsia.
• Maximální výstupní tlak: 10 bar.
• Minimální vstupní tlak: 0,05 bar.
• Materiál tělesa: mosaz.
• Připojení: vnější G 1.
• Montážní délka: 140 milimetrů.
• Zpětná klapka: integrovaná.
• Uzavírací ventil: integrovaný.
• Motor: permanentní magnety.
• Konstrukce rotoru: kulová.
• Elektrická spotřeba: 5 až 7 wattů.
• Napětí: 230 voltů.
• Frekvence: 50/60 hertzů.
• Elektrická třída: dvojitá izolace.
• Krytí: IP44.
• Hladina hluku: rovná nebo nižší než 22 dB(A).
• Ochrana proti chodu nasucho: ano.
• Přípustná tvrdost vody: bez limitu stanoveného Grundfos.
• Napájecí kabel: přibližně 1,5 metru se zástrčkou.
• Izolace tělesa: součástí.
• Přibližná čistá hmotnost: 1,14 kilogramu.
• Schválení pro pitnou vodu: UBA, WRAS a ACS.
• Bezpečnostní schválení: CE a VDE.

Recirkulace TUV s automatickým řízením a nízkou spotřebou

Grundfos COMFORT 15-14 BX T spojuje v kompaktním provedení hlavní funkce potřebné pro domácí instalaci recirkulace teplé vody: mosazné těleso pro pitnou vodu, automatické řízení podle teploty, zpětnou klapku, uzavírací ventil, ochranu proti chodu nasucho a motor s permanentními magnety s příkonem pouze 5 až 7 wattů.

Jeho připojení G 1, montážní délka 140 milimetrů, tichý provoz a automatická teplotní regulace činí z reference 93094846 praktické řešení pro instalace TUV, které potřebují rychlý přístup k teplé vodě a zároveň chtějí zabránit zbytečnému nepřetržitému provozu čerpadla.
