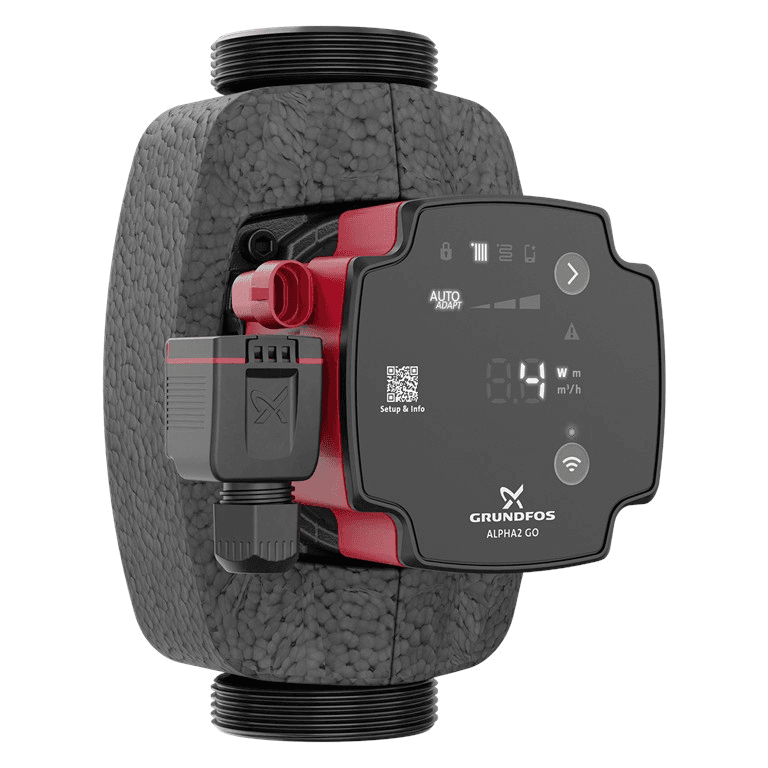

Oběhové čerpadlo Grundfos ALPHA2 GO 32-60 180

Oběhové čerpadlo Grundfos ALPHA2 GO 32-60 180, referenční číslo 93074214, je vysoce účinné elektronické oběhové čerpadlo určené k přečerpávání vody v topných a klimatizačních soustavách. Nabízí maximální dopravní výšku 6 metrů, jmenovitý průtok 1,9 m³/h, modulovaný elektrický příkon pouze 3 až 37 W, závitové připojení G 2" a montážní délku 180 mm.

ALPHA2 GO obsahuje pokročilé regulační a zprovozňovací funkce, včetně AUTOADAPT, proporcionálního tlaku, konstantního tlaku, konstantního průtoku, konstantní křivky a vstupu PWM. Navíc se může přímo připojit k aplikaci Grundfos GO, což usnadňuje řízené nastavení, hydraulické vyvážení, výměnu stávajících oběhových čerpadel, detekci vzduchu a diagnostiku instalace.

Oběhové čerpadlo s maximální dopravní výškou 6 metrů

Grundfos ALPHA2 GO 32-60 180 poskytuje maximální dopravní výšku 6 m. Pro referenci 93074214 stanovuje Grundfos jmenovitý bod 1,9 m³/h průtoku a 3,26 m dopravní výšky.

Skutečný pracovní bod bude záviset na hydraulickém odporu okruhu, požadovaném průtoku a zvoleném regulačním režimu.

Díky elektronicky komutovanému motoru a integrovanému frekvenčnímu měniči může oběhové čerpadlo průběžně přizpůsobovat své otáčky a spotřebu skutečným potřebám instalace.

Inteligentní řízení AUTOADAPT

ALPHA2 GO obsahuje funkci AUTOADAPT, navrženou pro automatickou optimalizaci pracovního bodu čerpadla podle tepelné poptávky systému.

AUTOADAPT je k dispozici jak pro proporcionální tlak, tak pro konstantní tlak, takže instalatér nemusí ručně volit jediný nastavovací bod.

Grundfos uvádí AUTOADAPT pro běžné aplikace, jako jsou topné systémy s radiátory a okruhy podlahového vytápění.

Různé regulační režimy

Grundfos ALPHA2 GO umožňuje přizpůsobit své hydraulické chování různým typům okruhů pomocí několika řídicích režimů:

• Proporcionální tlak: přizpůsobuje diferenční tlak podle změn požadovaného průtoku, zejména vhodné pro radiátorové soustavy s termostatickými ventily.
• Konstantní tlak: udržuje stálý diferenční tlak i při změnách průtoku, což je zvláště užitečné v podlahovém vytápění a systémech s rozdělovači.
• Konstantní průtok: reguluje provoz tak, aby udržoval nastavený průtok.
• Konstantní křivka: umožňuje provoz podle zvolené pevné křivky.
• AUTOADAPT: automaticky optimalizuje nastavený bod čerpadla.
• Řízení PWM: umožňuje řídit otáčky z kompatibilního externího regulátoru.

Vstup PWM pro externí řízení

ALPHA2 GO je vybaveno vstupem PWM, který umožňuje externímu systému přesně řídit rychlost oběhového čerpadla pomocí kompatibilního signálu.

Tato vlastnost je obzvláště zajímavá při integraci čerpadla s kotli, tepelnými čerpadly nebo jinými zdroji schopnými přímo řídit elektronické oběhové čerpadlo.

Přímé připojení k Grundfos GO

ALPHA2 GO lze přímo připojit k aplikaci Grundfos GO, která poskytuje odborníkovi další nástroje pro instalaci, zprovoznění a údržbu.

Přímá komunikace umožňuje z mobilního zařízení s kompatibilitou přístup k různým funkcím, mimo jiné:

• Řízené nastavení.
• Volba řídicího režimu.
• Výpočet a nastavení nastavovacího bodu.
• AUTOADAPT.
• Hydraulické vyvážení.
• Detekce a odvzdušnění vzduchu.
• Zobrazení provozních údajů.
• Záznam událostí, upozornění a alarmů.
• Historická provozní data.
• Pomoc při výměně jiných oběhových čerpadel.

Řízené nastavení pro přesné zprovoznění

Grundfos GO obsahuje pro ALPHA2 GO funkci řízeného nastavení. Instalatér zadá základní informace o okruhu a aplikace pomůže určit nejvhodnější řídicí režim a nastavovací bod.

V mnoha aplikacích může být doporučeným nastavením AUTOADAPT. Pokud tento režim není nejvhodnější, aplikace pomůže vypočítat konkrétní nastavovací bod podle hydraulických podmínek systému.

Obzvlášť vhodné pro výměnu oběhových čerpadel

Řada ALPHA2 GO je vyvinuta také pro usnadnění výměny stávajících oběhových čerpadel.

Pomocí Grundfos GO lze identifikovat starší oběhové čerpadlo a ověřit, který model ALPHA GO je vhodný jako náhrada. ALPHA2 GO je zvláště připravena k nahrazení jak samostatných čerpadel, tak některých integrovaných modelů řad UPM3 a UPM4.

U kompatibilních náhrad aplikace umožňuje reprodukovat provozní křivky nahrazovaného čerpadla, což usnadňuje přizpůsobení nového zařízení stávajícímu systému.

Detekce a odvzdušnění vzduchu

ALPHA2 GO obsahuje funkci detekce vzduchu, kterou lze aktivovat pomocí Grundfos GO.

Jakmile čerpadlo rozpozná vzduch kolem oběžného kola, dočasně změní svůj provoz pomocí impulzů, aby pomohlo vzduch přesunout k odvzdušňovacím prvkům instalace.

Tato funkce usnadňuje zprovoznění a pomáhá odhalit hydraulické problémy související s přítomností vzduchu. Nenahrazuje však správný návrh a odvzdušnění celé instalace.

Ochrana proti chodu nasucho

Oběhové čerpadlo je vybaveno ochranou proti chodu nasucho. Pokud zjistí nedostatečné množství kapaliny kolem rotoru, elektronika může čerpadlo zastavit, aby jej ochránila.

Událost lze zobrazit prostřednictvím alarmových indikací a je zaznamenána v systému událostí ALPHA2 GO pro snazší diagnostiku.

Robustní start proti zablokování

Funkce Robust Startup je navržena tak, aby omezila problémy se startem způsobené nečistotami, magnetitem nebo usazeninami vodního kamene.

Pokud rotor narazí na odpor, motor provádí další pokusy s využitím maximálního dostupného točivého momentu, aby se pokusil obnovit pohyb.

Tato funkce je zvláště užitečná po dlouhých obdobích nečinnosti topné soustavy.

Keramická hřídel a ložiska

ALPHA2 GO používá keramickou hřídel a ložiska, komponenty navržené pro snížené opotřebení během provozu.

Menší změna vnitřních vůlí v průběhu času přispívá ke stabilnímu provozu a snižuje výskyt hluku spojeného s mechanickým opotřebením.

Záznam událostí a diagnostika

Připojení k Grundfos GO umožňuje zobrazit historické informace pro usnadnění údržby a diagnostiky.

Mezi dostupné údaje patří trendy související s:

• Průtokem.
• Dopravní výškou.
• Odhadovanou teplotou kapaliny.
• Délkou provozních cyklů.
• Upozorněními a alarmy.

Tyto údaje pomáhají instalatérovi analyzovat hydraulické chování systému a lokalizovat možné anomálie.

Hydraulické vyvážení s Grundfos GO

ALPHA2 GO umožňuje provádět hydraulické vyvážení s podporou aplikace Grundfos GO.

Správně vyvážený systém rozděluje potřebný průtok mezi jednotlivé otopné prvky nebo okruhy a pomáhá tak zabránit místům s nadměrnou nebo nedostatečnou cirkulací.

Tato funkce je obzvlášť praktická v instalacích s více radiátory nebo okruhy podlahového vytápění.

Vysoká energetická účinnost s EEI 0,18

Reference 93074214 má index energetické účinnosti EEI 0,18.

Elektrický příkon se reguluje v rozmezí:

• Minimální příkon: 3 W.
• Maximální příkon: 37 W.

Díky automatickému přizpůsobení provozu hydraulickým potřebám okruhu čerpadlo nepracuje trvale na maximální výkon, když je poptávka nižší.

Jednofázové napájení 220-240 V

Grundfos ALPHA2 GO 32-60 180 pracuje s elektrickým napájením jednofázově 220-240 V a 50/60 Hz.

Odběr proudu se pohybuje přibližně mezi 0,04 a 0,40 A.

Čerpadlo je vybaveno elektronickou tepelnou ochranou a má izolační třídu F.

Rychlé elektrické připojení

Grundfos vybavuje ALPHA2 GO instalačním konektorem bez nářadí, vyvinutým pro zjednodušení a urychlení zapojení při nové instalaci nebo výměně.

Tato vlastnost je obzvlášť užitečná pro profesionální instalatéry, kteří často provádějí výměny oběhových čerpadel.

Hydraulické připojení G 2"

Reference 93074214 používá závitové připojení G 2" v souladu s normou ISO 228-1.

To je důležitý rozdíl oproti verzím ALPHA2 GO 25-60, které používají připojení G 1½". Před výměnou je nutné zkontrolovat jak velikost připojení, tak montážní délku.

Montážní délka 180 mm

Označení 180 u modelu odpovídá vzdálenosti mezi připojeními 180 mm.

Tento rozměr usnadňuje integraci do mnoha topných a klimatizačních systémů a je třeba jej zvlášť ověřit, pokud čerpadlo nahrazuje již instalované oběhové čerpadlo.

Maximální pracovní tlak 10 bar

Čerpadlo je navrženo pro maximální provozní tlak 10 bar.

Hydraulické přípojky mají klasifikaci PN 10, takže instalace musí být navržena tak, aby tento limit nebyl během provozu překročen.

Teplota kapaliny 2 až 110 °C

Grundfos pro referenci 93074214 uvádí rozsah teploty kapaliny 2 až 110 °C.

Přípustná okolní teplota kolem čerpadla je mezi 0 a 55 °C.

Tyto podmínky umožňují použití v různých uzavřených topných a klimatizačních okruzích, pokud jsou kapalina a ostatní součásti systému kompatibilní.

Těleso čerpadla z litiny

Hydraulické těleso je vyrobeno z litiny EN-GJL-150, materiálu běžně používaného u oběhových čerpadel určených pro uzavřené okruhy.

Oběžné kolo je vyrobeno z vyztuženého kompozitního materiálu s PES a skleněnými vlákny.

Krytí IP44

Grundfos ALPHA2 GO 32-60 180 má stupeň krytí IP44.

Instalace musí být provedena s ohledem na povolené polohy, okolní podmínky a elektrické pokyny specifikované společností Grundfos.

Technické vlastnosti Grundfos 93074214

• Značka: Grundfos.
• Řada: ALPHA2 GO.
• Model: ALPHA2 GO 32-60 180.
• Reference: 93074214.
• Typ: vysoce účinné elektronické oběhové čerpadlo.
• Aplikace: vytápění a klimatizace.
• Jmenovitý průtok: 1,9 m³/h.
• Jmenovitá výška: 3,26 m.
• Maximální výška: 6 m.
• Montážní délka: 180 mm.
• Typ připojení: závitové G.
• Velikost připojení: G 2".
• Norma připojení: ISO 228-1.
• Jmenovitý tlak: PN 10.
• Maximální provozní tlak: 10 bar.
• Teplota kapaliny: 2-110 °C.
• Okolní teplota: 0-55 °C.
• Napájení: 1 x 220-240 V.
• Frekvence: 50/60 Hz.
• Minimální příkon: 3 W.
• Maximální příkon: 37 W.
• Minimální proud: 0,04 A.
• Maximální proud: 0,40 A.
• Index energetické účinnosti EEI: 0,18.
• Frekvenční měnič: integrovaný.
• Tepelná ochrana: elektronická.
• Stupeň krytí: IP44.
• Izolační třída: F.
• Materiál tělesa: litina EN-GJL-150.
• Materiál oběžného kola: vyztužený kompozit.
• Proporcionální tlak: ano.
• Konstantní tlak: ano.
• Konstantní průtok: ano.
• Konstantní křivka: ano.
• AUTOADAPT: ano.
• Vstup PWM: ano.
• Kompatibilní s Grundfos GO: ano.
• Řízené nastavení: ano.
• Detekce a odvzdušnění vzduchu: ano.
• Ochrana proti chodu nasucho: ano.
• Robustní start: ano.
• Hydraulické vyvážení: ano, pomocí Grundfos GO.
• Záznam událostí a trendů: ano.
• Orientace hlavy: 9H.
• Schválení: CE a VDE.
• Čistá hmotnost: 2,09 kg.
• Hrubá hmotnost: 2,27 kg.
• EAN: 5715467404418.

Inteligentní oběhové čerpadlo pro vytápění a klimatizaci

Grundfos ALPHA2 GO 32-60 180 kombinuje maximální výšku 6 metrů, připojení G 2", montážní délku 180 mm a nízkou spotřebu 3 až 37 W s inteligentními funkcemi řady ALPHA2 GO.

Jeho regulace pomocí proporcionálního tlaku, konstantního tlaku, konstantního průtoku, konstantní křivky a AUTOADAPT umožňuje přizpůsobení různým hydraulickým okruhům, zatímco vstup PWM usnadňuje integraci s externím řízením.

Řízené nastavení, detekce vzduchu, ochrana proti chodu nasucho, hydraulické vyvážení a diagnostika pomocí Grundfos GO poskytují instalatérovi další nástroje, díky nimž jde o mimořádně kompletní řešení jak pro nové instalace, tak pro výměnu a modernizaci stávajících oběhových čerpadel.
