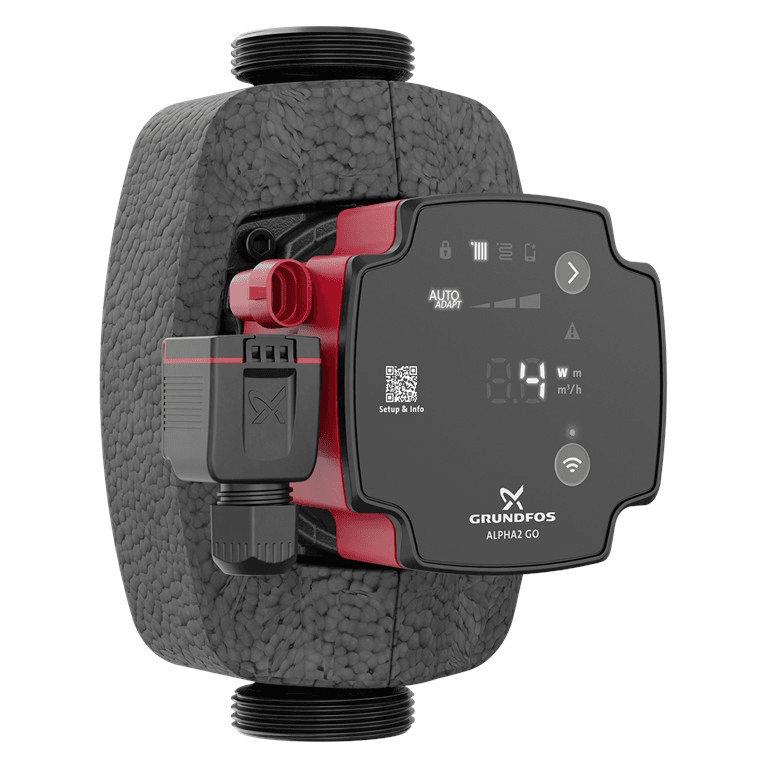

Oběhové čerpadlo Grundfos ALPHA2 GO 25-90 180

Oběhové čerpadlo Grundfos ALPHA2 GO 25-90 180, reference 93074208, je vysoce účinné elektronické oběhové čerpadlo určené pro topné a klimatizační instalace. Nabízí maximální dopravní výšku 9 metrů, jmenovitý průtok 2,7 m³/h a modulovaný elektrický příkon pouze 3 až 90 W. Jeho závitové připojení G 1½", montážní délka 180 mm a pokročilé regulační funkce z něj činí mimořádně všestranné řešení jak pro nové instalace, tak pro výměnu stávajících oběhových čerpadel.

ALPHA2 GO navíc vyniká konektivitou s aplikací Grundfos GO prostřednictvím Bluetooth. Z aplikace může instalatér provést řízené uvedení do provozu, zvolit regulační režim a nastavený bod, zobrazit provozní data, přistupovat k historii událostí, provádět hydraulické vyvážení a využívat diagnostické nástroje čerpadla.

Elektronické oběhové čerpadlo s maximální dopravní výškou 9 metrů

Grundfos ALPHA2 GO 25-90 je navrženo pro instalace, které vyžadují vyšší hydraulický výkon v rámci řady domácích a lehkých komerčních oběhových čerpadel.

Reference 93074208 nabízí maximální dopravní výšku 9 m. Její jmenovitý bod se pohybuje přibližně na 2,7 m³/h průtoku a 6,14 m výšky, přičemž skutečný provozní bod bude záviset na hydraulickém odporu a zvoleném řízení v konkrétní instalaci.

Integrovaná elektronika přizpůsobuje provoz motoru tak, aby poskytovala potřebný průtok a tlak, aniž by čerpadlo muselo trvale běžet na maximální rychlost.

Inteligentní řízení AUTOADAPT

ALPHA2 GO obsahuje funkci AUTOADAPT, vyvinutou společností Grundfos pro automatické přizpůsobení provozu oběhového čerpadla skutečné tepelné poptávce instalace.

AUTOADAPT může pracovat jak s regulací pomocí proporcionálního tlaku, tak pomocí konstantního tlaku. Čerpadlo analyzuje provozní podmínky a postupně volí nejvhodnější křivku v rámci svého dostupného rozsahu.

Grundfos doporučuje AUTOADAPT pro běžné aplikace, jako jsou:

• Instalace s radiátory.
• Podlahové vytápění.

Pokročilé nastavení AUTOADAPT se provádí prostřednictvím aplikace Grundfos GO.

Různé regulační režimy

ALPHA2 GO umožňuje přizpůsobit své hydraulické chování různým typům instalací pomocí několika řídicích režimů.

• Proporcionální tlak: tlak klesá při snížení požadavku na průtok a roste při zvýšení poptávky. Je obzvlášť vhodný pro okruhy radiátorů s termostatickými ventily.
• Konstantní tlak: udržuje stabilní diferenční tlak bez ohledu na počet otevřených okruhů, a je proto vhodný zejména pro podlahové vytápění a rozdělovače s více zónami.
• Konstantní křivka: čerpadlo pracuje podle zvolené pevné rychlosti nebo křivky.
• Konstantní průtok: udržuje nastavený průtok bez ohledu na změny tlaku v okruhu.
• AUTOADAPT: automaticky optimalizuje pracovní bod podle potřeb systému.
• Externí řízení PWM: umožňuje, aby externí regulátor moduloval čerpadlo pomocí kompatibilního signálu PWM.

Pokročilé režimy a jejich nastavené body lze konfigurovat pomocí Grundfos GO.

Bluetooth konektivita s Grundfos GO

ALPHA2 GO má integrované Bluetooth pro přímou komunikaci s aplikací Grundfos GO z kompatibilního mobilního zařízení.

Tato konektivita poskytuje instalatérovi další nástroje pro konfiguraci, diagnostiku a dokumentaci instalace bez nutnosti externí komunikační příslušenství.

Mezi dostupné funkce patří:

• Řízená konfigurace.
• Výběr řídicího režimu.
• Výpočet nastaveného bodu.
• Nastavení AUTOADAPT.
• Zobrazení provozních dat.
• Záznam událostí a chyb.
• Hydraulické vyvážení.
• Aktualizace softwaru čerpadla.
• Generování dokumentace o uvedení do provozu.

Řízená konfigurace pro snadné uvedení do provozu

Funkce řízené konfigurace v Grundfos GO pomáhá instalatérovi zvolit vhodný regulační režim a nastavený bod podle konkrétních vlastností okruhu.

Aplikace klade několik otázek týkajících se typu instalace a na základě těchto informací navrhne vhodné nastavení. Pokud AUTOADAPT není nejvhodnější volbou, Grundfos GO může také pomoci určit odpovídající nastavený bod.

Tato funkce je obzvlášť užitečná při uvádění nových instalací do provozu a při výměně starších oběhových čerpadel.

Navrženo pro výměnu oběhových čerpadel

Společnost Grundfos vyvinula řadu ALPHA GO také s ohledem na výměnu stávajících oběhových čerpadel.

Aplikace Grundfos GO obsahuje funkci vyhledání náhrady, která umožňuje identifikovat tisíce stávajících modelů oběhových čerpadel a zobrazit kompatibilní alternativu a doporučenou konfiguraci.

ALPHA2 GO je zvláště určeno pro náhradu samostatných oběhových čerpadel a různých integrovaných čerpadel Grundfos kompatibilních řad UPM3 a UPM4.

Detekce vzduchu a funkce odvzdušnění

ALPHA2 GO disponuje funkcí detekce vzduchu. Je-li aktivována prostřednictvím Grundfos GO, může čerpadlo rozpoznat přítomnost vzduchu kolem oběžného kola.

Jakmile vzduch detekuje, může aktivovat specifický pulzní provoz, který pomáhá odvést vzduch k odvzdušňovacím místům instalace.

Tato funkce usnadňuje uvedení do provozu a může pomoci diagnostikovat problémy s cirkulací související s přítomností vzduchu v okruhu.

Ochrana proti chodu nasucho

Čerpadlo je vybaveno ochranou proti chodu nasucho. Pokud zjistí, že pracuje bez dostatečného množství kapaliny, může se zastavit, aby chránilo zařízení, a zobrazit příslušný alarm.

Grundfos GO umožňuje zobrazit chybové kódy a historii událostí, což usnadňuje identifikaci a řešení závady.

Robustní start

Řada ALPHA GO obsahuje funkci robustního startu. Pokud rotor narazí na odpor nebo se čerpadlo zablokuje, motor provede nové pokusy o spuštění s vysokým točivým momentem, aby se pokusil obnovit provoz.

Tato vlastnost je obzvlášť užitečná po dlouhých obdobích nečinnosti instalace.

Data a diagnostika prostřednictvím aplikace

ALPHA2 GO může prostřednictvím Grundfos GO poskytovat různá data související s provozem, což usnadňuje diagnostiku instalace.

Mezi parametry, které lze analyzovat, patří:

• Odhadovaný průtok.
• Dopravní výška nebo tlak.
• Elektrická spotřeba.
• Teplota vody.
• Doba provozu.
• Události, upozornění a alarmy.

Historický záznam pomáhá instalatérovi identifikovat neobvyklé chování a sledovat vývoj systému.

Hydraulické vyvážení s Grundfos GO

ALPHA2 GO nabízí funkce hydraulického vyvážení prostřednictvím aplikace Grundfos GO.

Správné vyvážení instalace pomáhá rovnoměrně rozdělit průtok mezi otopná tělesa a okruhy, čímž se zabrání tomu, aby některé zóny dostávaly nadbytek vody, zatímco jiné trpěly nedostatečným průtokem.

Tato vlastnost je obzvlášť užitečná v topných instalacích s více radiátory nebo okruhy podlahového vytápění.

Vysoká energetická účinnost

Čerpadlo je vybaveno vysoce účinným elektronickým motorem a integrovaným frekvenčním měničem. Reference 93074208 má index energetické účinnosti EEI 0,20.

Elektrický příkon se mění pouze mezi 3 a 90 W podle zvoleného pracovního bodu a hydraulické poptávky.

Tato modulace umožňuje snížit spotřebu oproti tradičním oběhovým čerpadlům, která udržují pevné otáčky bez ohledu na poptávku.

Jednofázové napájení 220-240 V

Grundfos ALPHA2 GO 25-90 180 pracuje s elektrickým napájením jednofázově 220-240 V a 50/60 Hz.

Proudový odběr se pohybuje přibližně mezi 0,04 a 0,78 A v závislosti na provozních podmínkách.

Tepelná ochrana je řízena elektronicky a motor má izolační třídu F.

Montážní délka 180 mm

Označení 180 u modelu odpovídá jeho vzdálenosti mezi připojeními 180 mm, což je běžný rozměr u oběhových čerpadel instalovaných v topných systémech.

Tuto vlastnost je třeba ověřit spolu s průměrem připojení před výměnou stávajícího čerpadla.

Připojení G 1½"

Čerpadlo má závitová hydraulická připojení G 1½" v souladu s ISO 228-1.

Jmenovitý tlak připojení je PN 10, což odpovídá maximálnímu přípustnému provoznímu tlaku čerpadla.

Maximální provozní tlak 10 bar

ALPHA2 GO 25-90 180 je připraveno pracovat při maximálním tlaku systému 10 bar.

Musí být instalováno v hydraulických okruzích, jejichž konstrukční podmínky a bezpečnostní prvky zaručují, že tento limit nebude překročen.

Teplota kapaliny od -10 do 95 °C

Pro referenci 93074208 stanovuje Grundfos rozsah teploty čerpané kapaliny -10 až 95 °C.

To umožňuje použití v různých uzavřených topných a klimatizačních okruzích, pokud jsou kapalina, teplota a ostatní součásti instalace kompatibilní.

Povolená provozní okolní teplota je mezi 0 a 55 °C.

Těleso čerpadla z litiny

Hydraulické těleso je vyrobeno z litiny EN-GJL-150, což je běžný materiál u oběhových čerpadel určených pro uzavřené topné okruhy.

Oběžné kolo je vyrobeno z vyztuženého kompozitního materiálu, který pomáhá kombinovat nízkou hmotnost a odolnost v rámci hydraulického celku.

Tato verze není určena pro cirkulaci užitkové pitné vody.

Technické údaje Grundfos 93074208

• Značka: Grundfos.
• Řada: ALPHA2 GO.
• Model: ALPHA2 GO 25-90 180.
• Reference: 93074208.
• Typ: elektronické oběhové čerpadlo.
• Použití: vytápění a klimatizace.
• Jmenovitý průtok: 2,7 m³/h.
• Jmenovitá výška: 6,14 m.
• Maximální výška: 9 m.
• Instalační délka: 180 mm.
• Připojení: G 1½".
• Jmenovitý tlak připojení: PN 10.
• Maximální provozní tlak: 10 bar.
• Teplota kapaliny: -10 až 95 °C.
• Okolní teplota: 0 až 55 °C.
• Napájení: 1 x 220-240 V.
• Frekvence: 50/60 Hz.
• Minimální příkon: 3 W.
• Maximální příkon: 90 W.
• Proudový odběr: 0,04-0,78 A.
• Index energetické účinnosti EEI: 0,20.
• Frekvenční měnič: integrovaný.
• Tepelná ochrana: elektronická.
• Krytí: IP44.
• Izolační třída: F.
• Materiál tělesa: litina EN-GJL-150.
• Materiál oběžného kola: vyztužený kompozitní materiál.
• AUTOADAPT: ano.
• Proporcionální tlak: ano.
• Konstantní tlak: ano.
• Konstantní křivka: ano.
• Konstantní průtok: ano.
• Externí řízení PWM: ano.
• Bluetooth: integrované.
• Kompatibilní s Grundfos GO: ano.
• Řízená konfigurace: ano.
• Detekce a odvzdušnění vzduchu: ano.
• Ochrana proti chodu nasucho: ano.
• Záznam upozornění a alarmů: ano.
• Hydraulické vyvážení: ano, prostřednictvím Grundfos GO.
• Čistá hmotnost: přibližně 1,93 kg.
• Hrubá hmotnost: přibližně 2,14 kg.
• EAN: 5715467404357.

Inteligentní oběhové čerpadlo pro vytápění a klimatizaci

Grundfos ALPHA2 GO 25-90 180 kombinuje vysoký hydraulický výkon s pokročilou elektronickou regulací a mobilní konektivitou. Jeho maximální výška 9 metrů, modulovaný příkon 3 až 90 W a různé regulační režimy umožňují přizpůsobení instalacím s radiátory, podlahovým vytápěním i dalším uzavřeným topným a klimatizačním okruhům.

Integrace s Grundfos GO přidává řízenou konfiguraci, AUTOADAPT, hydraulické vyvážení, detekci vzduchu, diagnostiku a záznam dat, čímž poskytuje instalatérovi nástroje jak pro uvedení do provozu, tak pro údržbu a výměnu stávajících oběhových čerpadel.
