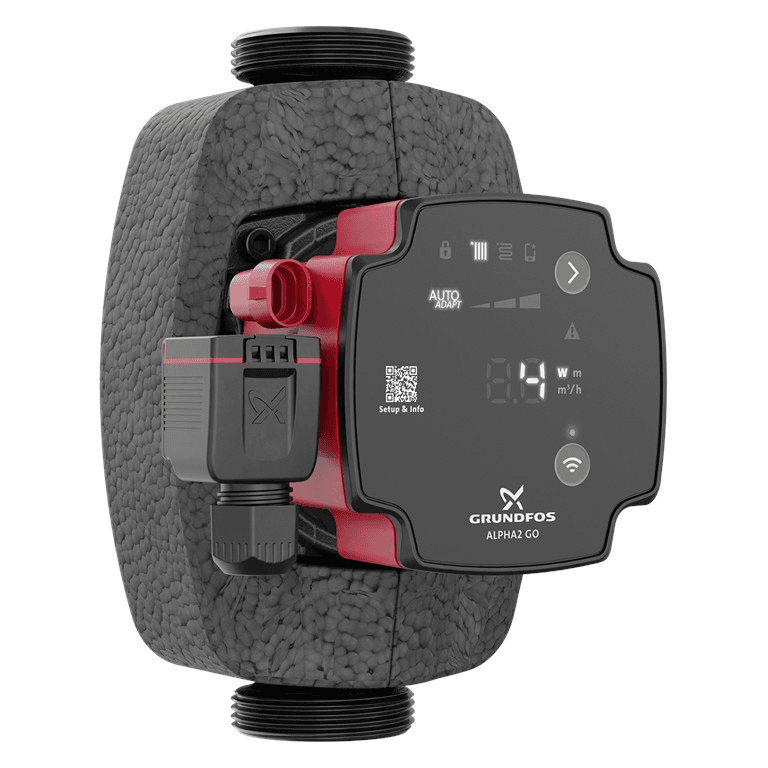

Oběhové čerpadlo Grundfos ALPHA2 GO 25-60 180

Oběhové čerpadlo Grundfos ALPHA2 GO 25-60 180, reference 93074216, je vysoce účinné elektronické oběhové čerpadlo určené pro pohyb vody v topných a klimatizačních systémech. Nabízí maximální dopravní výšku 6 metrů, jmenovitý průtok 1,9 m³/h, modulovaný elektrický příkon pouhých 3 až 37 W, připojení G 1½" a instalační délku 180 mm.

ALPHA2 GO kombinuje pokročilou hydraulickou regulaci s přímým připojením přes Grundfos GO, což umožňuje nastavení čerpadla, použití AUTOADAPT, hydraulické vyvážení, kontrolu historických dat, diagnostiku závad a usnadňuje výměnu stávajících oběhových čerpadel. Je zvláště vhodné pro systémy s radiátory, podlahovým vytápěním a další uzavřené topné a klimatizační okruhy.

Oběhové čerpadlo s maximální výškou 6 metrů

Grundfos ALPHA2 GO 25-60 180 poskytuje maximální výšku 6 m. Pro referenci 93074216 stanovuje Grundfos jmenovitý bod 1,9 m³/h průtoku a 3,26 m výšky.

Skutečný provozní bod bude záviset na tlakových ztrátách instalace, požadovaném průtoku a zvoleném regulačním režimu.

Díky elektronicky komutovanému motoru a integrovanému frekvenčnímu měniči může čerpadlo přizpůsobit svůj provoz namísto udržování pevné rychlosti bez ohledu na potřebu okruhu.

Inteligentní řízení AUTOADAPT

ALPHA2 GO obsahuje technologii AUTOADAPT, která umožňuje, aby čerpadlo samo automaticky optimalizovalo nastavený bod podle potřeb instalace.

AUTOADAPT je k dispozici s regulací proporcionálního tlaku a konstantního tlaku a snižuje potřebu ručního výběru konkrétního provozního bodu.

Grundfos počítá s jeho použitím jak v systémech s radiátory, tak v instalacích podlahového vytápění.

Různé regulační režimy

Čerpadlo umožňuje zvolit různé strategie řízení podle hydraulického chování každého systému:

• Proporcionální tlak: přizpůsobuje diferenční tlak podle požadovaného průtoku, zejména užitečné v radiátorových soustavách s termostatickými ventily.
• Konstantní tlak: udržuje stabilní diferenční tlak i při změnách průtoku, běžné řešení v podlahovém vytápění.
• Konstantní průtok: reguluje čerpadlo tak, aby udržovalo nastavený průtok.
• Konstantní křivka: umožňuje provoz podle pevné provozní křivky.
• AUTOADAPT: automaticky nastavuje provozní bod podle potřeby.

Nastavené hodnoty lze přizpůsobit konkrétním vlastnostem instalace pomocí Grundfos GO.

Vstup PWM pro externí řízení

ALPHA2 GO je vybaveno vstupem PWM, který umožňuje přesné řízení otáček oběhového čerpadla pomocí kompatibilního externího signálu.

Tato možnost je zvláště užitečná, když má být čerpadlo integrováno do systémů, kde kotel, tepelné čerpadlo nebo jiný externí regulátor přímo řídí provoz oběhového čerpadla.

Přímé připojení s Grundfos GO

ALPHA2 GO obsahuje Bluetooth pro přímé připojení k aplikaci Grundfos GO z kompatibilního mobilního zařízení.

Tato konektivita umožňuje přístup k pokročilým digitálním funkcím pro instalaci, konfiguraci a diagnostiku bez nutnosti použití dalších komunikačních rozhraní.

Mezi dostupné možnosti prostřednictvím Grundfos GO patří:

• Průvodce nastavením.
• Volba regulačního režimu.
• Výpočet nastaveného bodu.
• Nastavení AUTOADAPT.
• Hydraulické vyvážení.
• Zobrazení provozních dat.
• Záznam událostí, upozornění a alarmů.
• Zobrazení historických dat.
• Asistence při výměně oběhových čerpadel.

Průvodce nastavením instalace

Funkce průvodce nastavením v Grundfos GO usnadňuje uvedení čerpadla do provozu v nových instalacích.

Aplikace vyžaduje informace o systému a pomáhá zvolit vhodný regulační režim i správný nastavený bod. Pokud je to vhodné, doporučená konfigurace může využít AUTOADAPT, aby čerpadlo automaticky optimalizovalo svůj provoz.

Navrženo také pro výměnu stávajících oběhových čerpadel

Řada ALPHA2 GO je speciálně připravena pro usnadnění výměny starších nebo integrovaných oběhových čerpadel.

Pomocí Grundfos GO může instalatér vyhledat stávající model a ověřit vhodnou alternativu. ALPHA2 GO lze dokonce nakonfigurovat tak, aby napodobovalo kompatibilní křivky nahrazovaných čerpadel.

Grundfos zvláště zdůrazňuje schopnost nahradit různé samostatné oběhové čerpadla a integrované modely řad UPM3 a UPM4.

Detekce vzduchu a funkce odvzdušnění

ALPHA2 GO obsahuje detekci vzduchu. Když systém identifikuje vzduch kolem oběžného kola, může oběhové čerpadlo vytvářet pulzní provoz, aby pomohlo posunout vzduch k nejbližšímu odvzdušňovacímu prvku.

Tato funkce usnadňuje uvedení do provozu a může pomoci identifikovat problémy s cirkulací související s přítomností vzduchu.

Funkce nenahrazuje potřebu vhodných prvků pro správné odvzdušnění hydraulického okruhu.

Ochrana proti chodu nasucho

Čerpadlo je vybaveno ochranou proti chodu nasucho, navrženou tak, aby chránila zařízení, pokud kolem rotoru není dostatek kapaliny.

V případě zjištění abnormálního stavu může elektronika provoz zastavit nebo omezit a zobrazit příslušnou indikaci pro usnadnění diagnostiky.

Robustní start proti zablokování

Funkce Robust Startup je navržena tak, aby omezila problémy se zablokováním způsobené nečistotami, magnetitem nebo usazeninami vodního kamene.

Pokud rotor narazí na odpor, motor provádí opakované pokusy o start s vysokým točivým momentem, aby se pokusil obnovit pohyb.

Tato vlastnost je zvláště užitečná po delších obdobích nečinnosti instalace.

Keramická hřídel a ložiska

Grundfos používá v ALPHA2 GO keramickou hřídel a ložiska. Tyto komponenty vykazují během provozu nižší opotřebení a přispívají k omezení zvětšování vůlí, které by mohlo časem způsobovat hluk.

Historická data a diagnostika

Pomocí Grundfos GO lze zobrazit provozní informace pro usnadnění analýzy a diagnostiky systému.

Aplikace umožňuje přístup k historii událostí a trendům souvisejícím s parametry, jako jsou:

• Průtok.
• Dopravní výška.
• Odhadovaná teplota kapaliny.
• Doba provozních cyklů.

Tyto údaje pomáhají odborníkovi analyzovat chování instalace a lokalizovat možné anomálie.

Hydraulické vyvážení pomocí Grundfos GO

ALPHA2 GO obsahuje nástroje pro hydraulické vyvážení prostřednictvím aplikace Grundfos GO.

Správné vyvážení pomáhá vhodně rozdělit průtok mezi jednotlivé spotřebiče a okruhy a zabraňuje nerovnováze, která může způsobovat rozdílné teploty v místnostech nebo zbytečnou spotřebu.

Vysoká energetická účinnost s EEI 0,18

Reference 93074216 má index energetické účinnosti EEI 0,18.

Její elektrický příkon se pohybuje pouze mezi 3 a 37 W v závislosti na hydraulické potřebě a provozním bodu.

Elektronická regulace umožňuje přizpůsobit spotřebu instalaci a zabraňuje trvalému provozu na maximální výkon, když jej okruh nepotřebuje.

Jednofázové napájení 220-240 V

Grundfos ALPHA2 GO 25-60 180 pracuje s jednofázovým napájením 220-240 V a 50/60 Hz.

Spotřeba proudu se pohybuje přibližně mezi 0,04 a 0,40 A.

Tepelná ochrana je řízena elektronicky a motor má izolační třídu F.

Elektrický konektor bez nářadí

Čerpadlo je vybaveno instalačním konektorem navrženým pro elektrické připojení bez nářadí, což usnadňuje montáž a zkracuje čas potřebný při uvedení do provozu nebo výměně.

Instalační délka 180 mm

Označení 180 u tohoto oběhového čerpadla udává vzdálenost mezi připojeními 180 mm.

Tento rozměr je běžný u oběhových čerpadel pro vytápění a je zvláště důležitý při výměně stávajícího čerpadla, protože je nutné jej zkontrolovat spolu s připojovacím závitem.

Připojení G 1½"

Grundfos 93074216 je vybaven závitovými připojeními G 1½" podle normy ISO 228-1.

Tlaková třída připojení je PN 10.

Maximální provozní tlak 10 bar

Čerpadlo je připraveno na maximální provozní tlak 10 bar.

Instalace musí být navržena a chráněna tak, aby tato hodnota nebyla během normálního provozu systému překročena.

Teplota vody od 2 do 110 °C

Specifická dokumentace k referenci 93074216 stanovuje rozsah teploty kapaliny 2 až 110 °C.

Přípustná okolní teplota kolem čerpadla je mezi 0 a 55 °C.

Tyto podmínky umožňují použití v různých uzavřených topných a klimatizačních systémech, pokud jsou kapalina a ostatní komponenty kompatibilní.

Těleso čerpadla z litiny

Hydraulické těleso je vyrobeno z litiny EN-GJL-150.

Oběžné kolo používá zesílené kompozitní materiály, konkrétně PES se skleněnými vlákny a zesílený PESU, vhodné pro vnitřní provoz oběhového čerpadla.

Tato varianta je určena především pro uzavřené topné a klimatizační okruhy.

Krytí IP44

ALPHA2 GO 25-60 180 má stupeň krytí IP44.

Při instalaci je nutné dodržet správnou montážní polohu, povolené okolní teploty a elektrické podmínky stanovené společností Grundfos.

Technické vlastnosti Grundfos 93074216

• Značka: Grundfos.
• Řada: ALPHA2 GO.
• Model: ALPHA2 GO 25-60 180.
• Reference: 93074216.
• Typ: vysoce účinné elektronické oběhové čerpadlo.
• Použití: vytápění a klimatizace.
• Jmenovitý průtok: 1,9 m³/h.
• Jmenovitá výška: 3,26 m.
• Maximální výška: 6 m.
• Instalační délka: 180 mm.
• Typ připojení: G.
• Velikost připojení: G 1½".
• Norma připojení: ISO 228-1.
• Jmenovitý tlak: PN 10.
• Maximální provozní tlak: 10 bar.
• Teplota kapaliny: 2-110 °C.
• Okolní teplota: 0-55 °C.
• Napájení: 1 x 220-240 V.
• Frekvence: 50/60 Hz.
• Minimální příkon: 3 W.
• Maximální příkon: 37 W.
• Spotřeba proudu: 0,04-0,40 A.
• Index energetické účinnosti EEI: 0,18.
• Frekvenční měnič: integrovaný.
• Tepelná ochrana: elektronická.
• Stupeň krytí: IP44.
• Izolační třída: F.
• Materiál tělesa: litina EN-GJL-150.
• Materiál oběžného kola: zesílený kompozit.
• Proporcionální tlak: ano.
• Konstantní tlak: ano.
• Konstantní průtok: ano.
• Konstantní křivka: ano.
• AUTOADAPT: ano.
• Vstup PWM: ano.
• Bluetooth: integrovaný.
• Kompatibilní s Grundfos GO: ano.
• Průvodce nastavením: ano.
• Detekce a odvzdušnění vzduchu: ano.
• Ochrana proti chodu nasucho: ano.
• Robustní start: ano.
• Hydraulické vyvážení: ano, prostřednictvím Grundfos GO.
• Záznam událostí a trendů: ano.
• Schválení: CE a VDE.
• Čistá hmotnost: 1,94 kg.
• Hrubá hmotnost: 2,16 kg.
• EAN: 5715467404432.

Inteligentní oběhové čerpadlo pro radiátory a podlahové vytápění

Grundfos ALPHA2 GO 25-60 180 kombinuje maximální výšku 6 metrů s nízkou spotřebou 3 až 37 W, pokročilou elektronickou regulací a přímou konektivitou s Grundfos GO.

Jeho režimy proporcionálního tlaku, konstantního tlaku, konstantního průtoku a konstantní křivky umožňují přizpůsobení různým okruhům, zatímco AUTOADAPT zjednodušuje optimalizaci provozu v instalacích s radiátory a podlahovým vytápěním.

Funkce jako detekce vzduchu, ochrana proti chodu nasucho, robustní start, hydraulické vyvážení a diagnostika prostřednictvím aplikace poskytují další nástroje jak pro nové instalace, tak pro výměnu a modernizaci stávajících oběhových čerpadel.
