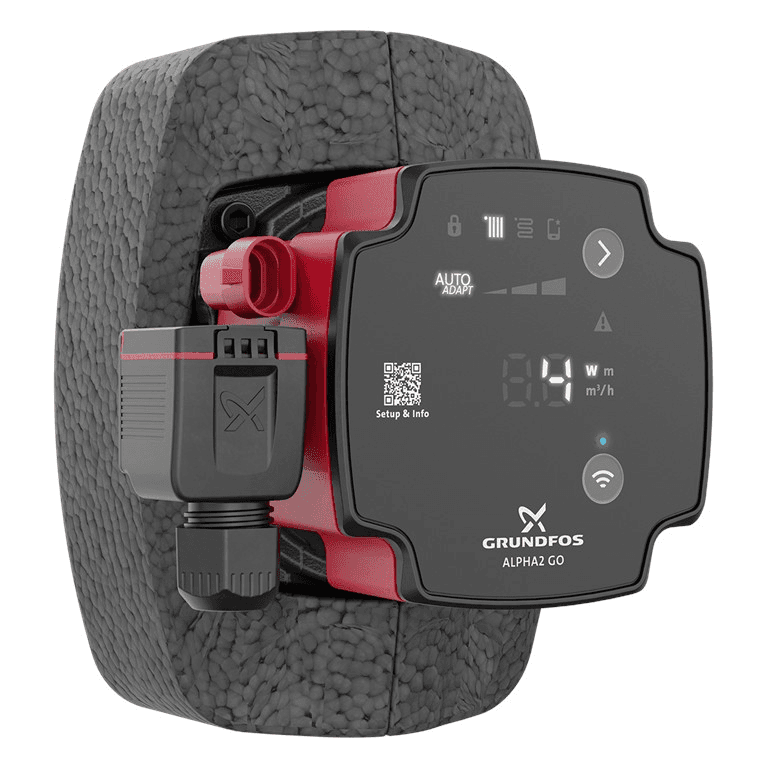

Oběhové čerpadlo Grundfos ALPHA2 GO 25-60 130

Oběhové čerpadlo Grundfos ALPHA2 GO 25-60 130, reference 93074218, je vysoce účinné elektronické oběhové čerpadlo určené pro cirkulaci vody v topných a klimatizačních soustavách. Nabízí maximální dopravní výšku 6 metrů, jmenovitý průtok 1,9 m³/h, modulovaný elektrický příkon pouze 3 až 37 W, závitové připojení G 1½" a kompaktní instalační délku 130 mm.

ALPHA2 GO kombinuje pokročilou hydraulickou regulaci s přímým připojením přes Bluetooth a aplikaci Grundfos GO. Zahrnuje AUTOADAPT, proporcionální tlak, konstantní tlak, konstantní průtok, konstantní křivku a vstup PWM, stejně jako funkce zaměřené na zjednodušení uvedení do provozu, hydraulického vyvážení, diagnostiky a výměny stávajících oběhových čerpadel.

Oběhové čerpadlo s maximální dopravní výškou 6 metrů

Grundfos ALPHA2 GO 25-60 130 dosahuje maximální dopravní výšky 6 m. Jeho jmenovitý bod se nachází při průtoku 1,9 m³/h a dopravní výšce 3,26 m.

Skutečný provozní bod bude záviset na tlakových ztrátách okruhu, požadovaném průtoku a zvoleném regulačním režimu.

Díky elektronicky komutovanému motoru a integrovanému frekvenčnímu měniči může čerpadlo automaticky měnit svůj provozní režim a zabránit tomu, aby trvale pracovalo na maximální výkon, když to instalace nevyžaduje.

AUTOADAPT pro automatické nastavení provozu

ALPHA2 GO obsahuje funkci AUTOADAPT, vyvinutou společností Grundfos pro automatickou optimalizaci nastaveného bodu oběhového čerpadla podle skutečných potřeb systému.

AUTOADAPT je k dispozici jak v režimu proporcionálního tlaku, tak konstantního tlaku. Díky tomu jej lze použít v radiátorových soustavách i v podlahovém vytápění bez nutnosti ručně volit jediný pevný provozní bod.

Funkce analyzuje požadavky okruhu a postupně přizpůsobuje provoz s cílem zajistit potřebný průtok a tlak.

Různé regulační režimy

Grundfos ALPHA2 GO umožňuje přizpůsobit hydraulické chování různým typům instalací pomocí několika řídicích režimů:

• Proporcionální tlak: mění diferenční tlak podle požadovaného průtoku, což je obzvláště užitečné v radiátorových systémech s termostatickými ventily.
• Konstantní tlak: udržuje stabilní diferenční tlak i při změně průtoku, což je konfigurace zvláště vhodná pro okruhy podlahového vytápění.
• Konstantní průtok: reguluje čerpadlo tak, aby udržovalo nastavený průtok.
• Konstantní křivka: umožňuje provoz podle zvolené pevné křivky.
• AUTOADAPT: automaticky optimalizuje nastavený bod.
• Řízení PWM: umožňuje kompatibilnímu externímu regulátoru modulovat provoz oběhového čerpadla.

Připojení Bluetooth s Grundfos GO

ALPHA2 GO je vybaveno Bluetooth pro přímé spojení s aplikací Grundfos GO z kompatibilního mobilního zařízení.

Tato komunikace umožňuje instalatérovi přístup k pokročilým funkcím bez potřeby dalších komunikačních rozhraní.

Pomocí Grundfos GO lze provádět například:

• Průvodce nastavením.
• Volbu regulačního režimu.
• Výpočet nastaveného bodu.
• Nastavení AUTOADAPT.
• Hydraulické vyvážení.
• Zobrazení provozních údajů.
• Zobrazení trendů.
• Kontrolu záznamu událostí.
• Diagnostiku upozornění a alarmů.
• Aktualizaci softwaru čerpadla.
• Pomoc při výměně stávajících oběhových čerpadel.

Průvodce nastavením pro nové instalace

Aplikace Grundfos GO obsahuje funkci průvodce nastavením určenou speciálně pro ALPHA2 GO.

Při uvádění do provozu aplikace vyžaduje informace o instalaci a pomáhá určit vhodný řídicí režim a nastavený bod.

Pokud je AUTOADAPT vhodný, aplikace může tento režim doporučit, aby čerpadlo automaticky optimalizovalo svůj provoz. Když je potřeba jiné nastavení, Grundfos GO pomůže vypočítat potřebný nastavený bod.

Vhodné pro radiátory i podlahové vytápění

Různé regulační režimy umožňují použít ALPHA2 GO 25-60 130 v mnoha topných a klimatizačních instalacích.

Mezi běžné aplikace patří:

• Topné soustavy s radiátory.
• Podlahové vytápění.
• Uzavřené topné okruhy.
• Hydraulické klimatizační systémy.
• Okruhy připojené ke kotlům.
• Systémy kompatibilní s tepelnými čerpadly.
• Náhrada samostatných oběhových čerpadel.
• Náhrada určitých kompatibilních integrovaných čerpadel UPM3 a UPM4.

Speciálně navrženo pro výměnu oběhových čerpadel

Grundfos vyvinul řadu ALPHA GO se zvláštním důrazem na výměnu stávajících oběhových čerpadel.

Integrovaná funkce výměny v Grundfos GO umožňuje vyhledat staré čerpadlo a ověřit, který model ALPHA GO je vhodný jako náhrada.

V případě ALPHA2 GO umožňuje přímé připojení k aplikaci nakonfigurovat nové oběhové čerpadlo tak, aby replikovalo určité provozní křivky kompatibilních čerpadel, což je obzvláště užitečné při výměně integrovaných oběhových čerpadel.

Výměna čerpadel UPM3 a UPM4

Grundfos výslovně uvádí, že ALPHA2 GO je připraveno usnadnit výměnu různých integrovaných čerpadel UPM3 a UPM4, kromě samostatných oběhových čerpadel.

Aplikace pomáhá identifikovat nahrazovaný typ a přenést do nového čerpadla vhodné provozní nastavení.

Detekce a odvzdušnění vzduchu

ALPHA2 GO disponuje funkcí detekce vzduchu, kterou lze aktivovat prostřednictvím Grundfos GO.

Když čerpadlo detekuje vzduch kolem oběžného kola, může dočasně pracovat v pulzech, aby pomohlo přesunout vzduch k nejbližšímu odvzdušňovacímu zařízení v instalaci.

Tato funkce usnadňuje uvedení do provozu a diagnostiku, avšak nenahrazuje správné celkové odvzdušnění okruhu.

Ochrana proti chodu nasucho

Oběhové čerpadlo je vybaveno ochranou proti chodu nasucho.

Pokud je zjištěno, že čerpadlo pracuje bez potřebného množství kapaliny, může se zařízení zastavit a vyvolat alarm, aby se zabránilo provozu v nevhodných podmínkách.

U ALPHA2 GO lze tento typ události zaznamenat a zobrazit prostřednictvím Grundfos GO pro snazší diagnostiku.

Robustní start proti zablokování

Funkce Robust Startup je navržena tak, aby pomohla čerpadlu nastartovat i tehdy, když rotor naráží na odpor kvůli nečistotám, magnetitu nebo usazeninám.

V případě zablokování motor opakovaně zkouší start s vysokým točivým momentem, aby se pokusil obnovit pohyb.

Tato vlastnost je zvláště užitečná po dlouhých obdobích nečinnosti topné soustavy.

Keramická hřídel a ložiska

ALPHA2 GO používá keramickou hřídel a ložiska, vyvinuté pro snížení opotřebení během provozu.

Tato konstrukce přispívá k udržení stabilních vnitřních vůlí a pomáhá omezit vznik mechanického hluku souvisejícího s opotřebením.

Hydraulické vyvážení pomocí Grundfos GO

Připojení k Grundfos GO umožňuje provádět hydraulické vyvážení instalace.

Správně vyvážený systém rozděluje potřebný průtok mezi jednotlivé otopné prvky a okruhy a zabraňuje místům s nadměrnou nebo nedostatečnou cirkulací.

Tato funkce je zvláště užitečná v instalacích s více radiátory nebo více okruhy podlahového vytápění.

Záznam událostí a trendová data

Grundfos GO umožňuje zobrazit historické informace související s provozem ALPHA2 GO.

Mezi parametry, které lze analyzovat, patří trendy:

• Průtoku.
• Dopravní výšky nebo poskytovaného tlaku.
• Spotřeby energie.
• Odhadované teploty kapaliny.
• Délky provozních cyklů.

Aplikace také uchovává záznam událostí, který usnadňuje identifikaci upozornění, alarmů a možných provozních problémů.

Vstup PWM pro externí řízení

ALPHA2 GO je vybaveno vstupem PWM, který umožňuje přesně řídit rychlost čerpadla z kompatibilního externího regulátoru.

Tato možnost usnadňuje integraci se systémy, kde samotný zdroj tepla, například kotel nebo kompatibilní tepelné čerpadlo, potřebuje přímo řídit oběhové čerpadlo.

Vysoká energetická účinnost s EEI 0,18

Reference 93074218 má index energetické účinnosti EEI 0,18.

Elektrický příkon je regulován pouze v rozsahu:

• Minimální příkon P1: 3 W.
• Maximální příkon P1: 37 W.

Tato modulace umožňuje přizpůsobit spotřebu potřebám okruhu a představuje významný rozdíl oproti starším oběhovým čerpadlům s pevnými otáčkami.

Jednofázové napájení 220-240 V

Grundfos ALPHA2 GO 25-60 130 pracuje s jednofázovým napájením 220-240 V a 50/60 Hz.

Proudový odběr se pohybuje mezi:

• Minimální proud: 0,04 A.
• Maximální proud: 0,40 A.

Čerpadlo je vybaveno elektronickou tepelnou ochranou a má izolační třídu F.

Elektrický konektor pro rychlou instalaci

Grundfos vybavuje ALPHA2 GO instalačním konektorem navrženým pro elektrické připojení bez nářadí.

Tento systém usnadňuje montáž jak v nových instalacích, tak při výměně stávajícího oběhového čerpadla.

Kompaktní instalační délka 130 mm

Označení 130 u modelu odpovídá vzdálenosti mezi připojeními 130 mm.

Tento formát je zvláště užitečný v instalacích s omezeným prostorem nebo když je třeba nahradit stávající čerpadlo se stejnou stavební délkou.

Před výměnou je nutné zkontrolovat jak délku 130 mm, tak průměr hydraulických připojení.

Hydraulické připojení G 1½"

Reference 93074218 je vybavena závitovými připojeními G 1½" podle ISO 228-1.

Jmenovitý tlak připojení je PN 10.

Kombinace připojení G 1½" a délky 130 mm odlišuje tuto verzi od jiných ALPHA2 GO 25-60, které používají instalační délku 180 mm.

Maximální provozní tlak 10 bar

Čerpadlo umožňuje maximální provozní tlak 10 bar.

Hydraulický okruh a jeho bezpečnostní prvky musí být dimenzovány tak, aby tlak zůstal v mezích povolených oběhovým čerpadlem i ostatními součástmi instalace.

Teplota kapaliny 2 až 110 °C

Grundfos pro referenci 93074218 uvádí rozsah teploty čerpané kapaliny 2 až 110 °C.

Povolená okolní teplota během provozu je mezi 0 a 55 °C.

Tento široký rozsah umožňuje použití v různých uzavřených topných a klimatizačních okruzích, pokud jsou kapalina a ostatní komponenty kompatibilní.

Těleso čerpadla z litiny

Hydraulické těleso je vyrobeno z litiny EN-GJL-150.

Oběžné kolo používá vyztužený kompozitní materiál tvořený PES s 30 % skelných vláken a PESU-GF20%.

Tato verze je určena především pro uzavřené topné a klimatizační okruhy.

Krytí IP44

Grundfos ALPHA2 GO 25-60 130 má stupeň krytí IP44.

Instalace musí respektovat montážní polohy, okolní podmínky a elektrické požadavky stanovené výrobcem.

Technické vlastnosti Grundfos 93074218

• Značka: Grundfos.
• Řada: ALPHA2 GO.
• Model: ALPHA2 GO 25-60 130.
• Reference: 93074218.
• Typ: vysoce účinné elektronické oběhové čerpadlo.
• Aplikace: vytápění a klimatizace.
• Médium uvedené v katalogu: voda.
• Jmenovitý průtok: 1,9 m³/h.
• Jmenovitá dopravní výška: 3,26 m.
• Maximální dopravní výška: 6 m.
• Instalační délka: 130 mm.
• Typ připojení: závitové G.
• Velikost připojení: G 1½".
• Norma připojení: ISO 228-1.
• Jmenovitý tlak: PN 10.
• Maximální provozní tlak: 10 bar.
• Teplota kapaliny: 2-110 °C.
• Okolní teplota: 0-55 °C.
• Napájení: 1 x 220-240 V.
• Frekvence: 50/60 Hz.
• Minimální příkon: 3 W.
• Maximální příkon: 37 W.
• Minimální proud: 0,04 A.
• Maximální proud: 0,40 A.
• Index energetické účinnosti EEI: 0,18.
• Frekvenční měnič: integrovaný.
• Tepelná ochrana: elektronická.
• Stupeň krytí: IP44.
• Izolační třída: F.
• Materiál tělesa: litina EN-GJL-150.
• Materiál oběžného kola: kompozit PES 30 % GF + PESU-GF20%.
• Proporcionální tlak: ano.
• Konstantní tlak: ano.
• Konstantní průtok: ano.
• Konstantní křivka: ano.
• AUTOADAPT: ano.
• Vstup PWM: ano.
• Bluetooth: integrované.
• Kompatibilní s Grundfos GO: ano.
• Průvodce nastavením: ano.
• Detekce a odvzdušnění vzduchu: ano.
• Ochrana proti chodu nasucho: ano.
• Robustní start: ano.
• Hydraulické vyvážení: ano, prostřednictvím Grundfos GO.
• Záznam událostí a trendů: ano.
• Orientace hlavy: 9H.
• Schválení: CE a VDE.
• Čistá hmotnost: 1,76 kg.
• Hrubá hmotnost: 1,98 kg.
• EAN: 5715467404456.

Kompaktní a inteligentní oběhové čerpadlo pro vytápění

Grundfos ALPHA2 GO 25-60 130 kombinuje maximální dopravní výšku 6 metrů a připojení G 1½" s kompaktní délkou pouhých 130 mm, což usnadňuje jeho integraci do instalací s omezeným prostorem.

Jeho spotřeba 3 až 37 W, index EEI 0,18, AUTOADAPT a různé regulační režimy umožňují přizpůsobit provoz radiátorovým systémům, podlahovému vytápění a dalším uzavřeným topným a klimatizačním okruhům.

Přímé připojení k Grundfos GO přidává průvodce nastavením, hydraulické vyvážení, detekci vzduchu, diagnostiku, historický záznam a nástroje specifické pro výměnu oběhových čerpadel, což z něj činí mimořádně kompletní řešení pro nové instalace i modernizace.
