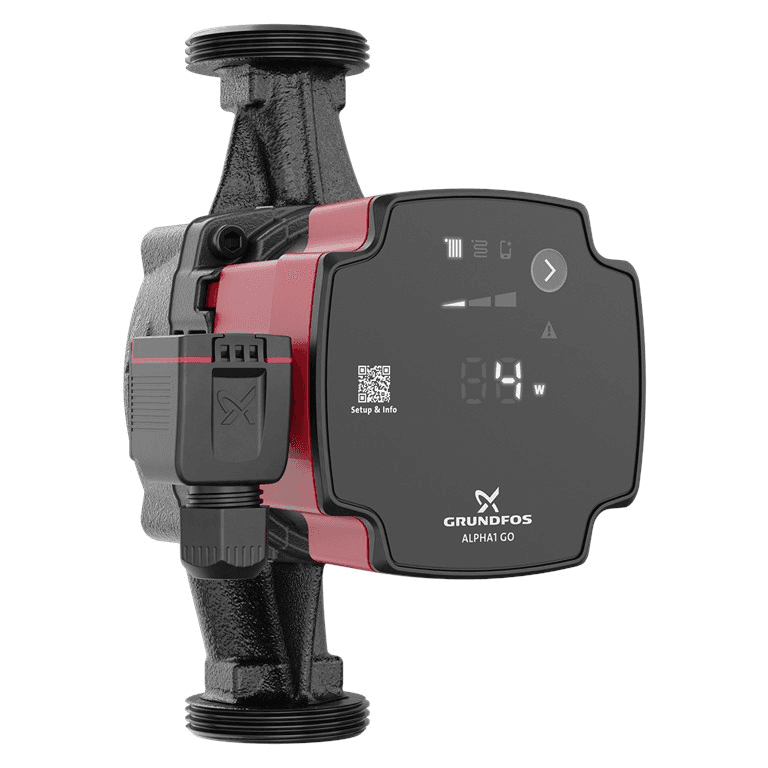

Oběhové čerpadlo Grundfos ALPHA1 GO 25-80 180

Oběhové čerpadlo Grundfos ALPHA1 GO 25-80 180, reference 93074179, je vysoce účinné elektronické oběhové čerpadlo určené pro topné a klimatizační instalace. Nabízí maximální dopravní výšku 8 metrů, jmenovitý průtok 2,43 m³/h, modulovaný elektrický příkon 4 až 60 W, závitové připojení G 1½" a montážní délku 180 mm.

ALPHA1 GO je zvláště určeno jak pro nové instalace, tak pro náhradu samostatných oběhových čerpadel a integrovaných čerpadel UPS. Disponuje režimy proporcionálního tlaku, konstantního tlaku a konstantní křivky, dále funkcí automatického odvzdušnění, ochranou proti chodu nasucho a robustním startem pro spolehlivé uvedení do provozu.

Oběhové čerpadlo s maximální dopravní výškou 8 metrů

Grundfos ALPHA1 GO 25-80 180 dosahuje maximální výšky 8 m, což poskytuje vhodné parametry pro instalace vyžadující vyšší dostupný tlak než verze 25-40 nebo 25-60.

Jmenovitý bod uvedený v technickém listu pro tuto referenci je:

• Jmenovitý průtok: 2,43 m³/h.
• Jmenovitá výška: 3,76 m.
• Maximální výška: 8 m.

Skutečný pracovní bod bude záviset na požadovaném průtoku, tlakových ztrátách okruhu a zvoleném regulačním režimu.

Tři hlavní regulační režimy

ALPHA1 GO umožňuje přizpůsobit provoz různým typům hydraulických systémů pomocí několika řídicích režimů:

• Proporcionální tlak: doporučen zejména pro radiátorové systémy s termostatickými ventily.
• Konstantní tlak: vhodný pro instalace, jako jsou okruhy podlahového vytápění.
• Konstantní křivka: udržuje provoz podle pevné křivky bez ohledu na změny poptávky.

Každý z těchto režimů nabízí různé úrovně nastavení, což umožňuje přizpůsobit oběhové čerpadlo konkrétním požadavkům instalace.

Proporcionální tlak pro radiátorové systémy

V režimu proporcionálního tlaku čerpadlo snižuje nebo zvyšuje diferenční tlak podle toho, jak se mění průtok požadovaný systémem.

Toto chování je zvláště vhodné pro radiátorové instalace s termostatickými ventily, kde zavírání některých ventilů průběžně mění hydraulický odpor okruhu.

Konstantní tlak pro podlahové vytápění

V režimu konstantního tlaku se ALPHA1 GO snaží udržovat stabilní diferenční tlak, i když se průtok mění.

Grundfos doporučuje tento typ regulace zejména pro instalace podlahového vytápění a další okruhy, kde je žádoucí udržovat relativně stálý tlak.

Konstantní křivka

Režim konstantní křivky umožňuje používat čerpadlo s chováním podobným tradičnímu oběhovému čerpadlu s pevnými otáčkami, přičemž se volí jedna z dostupných úrovní.

Tato možnost je zvláště užitečná při určitých výměnách, kdy je potřeba napodobit chování stávajícího čerpadla.

Speciálně navrženo pro výměnu oběhových čerpadel

Jedním z hlavních cílů řady ALPHA GO je zjednodušit výměnu dříve instalovaných čerpadel.

Grundfos výslovně uvádí ALPHA1 GO 25-80 180 jako řešení pro náhradu většiny samostatných oběhových čerpadel a mnoha integrovaných čerpadel UPS v kotlích a dalších zařízeních.

Aplikace Grundfos GO obsahuje nástroj pro výměnu, který umožňuje vyhledat mezi tisíci modely oběhových čerpadel a získat doporučení nastavení pro nové čerpadlo.

Pokročilý režim pro replikaci nastavení

ALPHA1 GO disponuje pokročilým režimem výměny, který umožňuje zvolit konkrétní křivky podle pokynů poskytnutých aplikací Grundfos GO.

Instalatér tak může přibližně reprodukovat hydraulickou konfiguraci kompatibilního předchozího oběhového čerpadla.

Na rozdíl od ALPHA2 GO se ALPHA1 GO nepřipojuje k aplikaci přímo přes Bluetooth. Aplikace pomáhá s výběrem a zobrazuje nastavení, které je třeba ručně zadat na ovládacím panelu čerpadla.

Funkce automatického odvzdušnění

ALPHA1 GO obsahuje funkci automatického odvzdušnění, která pomáhá odvádět vzduch přítomný uvnitř samotného čerpadla během provozu.

Tato funkce usnadňuje uvedení do provozu a snižuje potřebu ručního zásahu do oběhového čerpadla, i když celý okruh musí být samozřejmě vybaven odpovídajícími odvzdušňovacími prvky.

Ochrana proti chodu nasucho

Čerpadlo je vybaveno ochranou proti chodu nasucho.

Pokud zjistí, že je k bezpečnému provozu k dispozici nedostatečné množství kapaliny, elektronika chrání oběhové čerpadlo před možným poškozením způsobeným provozem bez vody.

Robustní start

Funkce Robust Start-Up využívá vysoký rozběhový moment, aby pomohla roztočit rotor i v náročných podmínkách.

Tato vlastnost je zvláště užitečná po delších obdobích nečinnosti nebo při drobných usazeninách, které zpočátku ztěžují pohyb.

Hřídel a ložiska navržené pro omezení blokování

Řada ALPHA GO používá sestavu hřídele a ložisek vyvinutou tak, aby snížila riziko zablokování a usazování nečistot.

Pokud čerpadlo narazí při startu na odpor, motor provede další pokusy s využitím maximálního dostupného momentu, aby obnovil provoz.

Vysoká energetická účinnost s EEI 0,20

Reference 93074179 má index energetické účinnosti EEI 0,20.

Jeho vysoce účinný motor obsahuje integrovaný frekvenční měnič a přizpůsobuje elektrickou spotřebu provozním potřebám.

• Minimální příkon P1: 4 W.
• Maximální příkon P1: 60 W.

Tato modulace umožňuje snížit spotřebu oproti starším čerpadlům s pevnými otáčkami, když instalace nevyžaduje provoz na maximální výkon.

Jednofázové napájení 220-240 V

Grundfos ALPHA1 GO 25-80 180 pracuje s napájením:

• Jmenovité napětí: 1 x 220-240 V.
• Frekvence: 50/60 Hz.
• Minimální proud: 0,06 A.
• Maximální proud: 0,60 A.

Tepelná ochrana je řízena elektronicky a motor má izolační třídu F.

Montážní délka 180 mm

Označení 180 odpovídá vzdálenosti mezi připojeními 180 mm, což je běžný rozměr u oběhových čerpadel používaných v domácích instalacích a menších topných systémech.

Tuto délku je nutné vždy zkontrolovat před výměnou stávajícího čerpadla.

Hydraulické připojení G 1½"

Reference 93074179 má závitové připojení G 1½" podle ISO 228-1.

• Typ připojení: G.
• Velikost: G 1½".
• Montážní délka: 180 mm.
• Jmenovitý tlak připojení: PN 10.

Maximální provozní tlak 10 bar

ALPHA1 GO 25-80 180 umožňuje maximální provozní tlak 10 bar.

Skutečný tlak v systému musí zůstat v mezích povolených všemi komponenty instalovanými v okruhu.

Teplota kapaliny od -10 do 110 °C

Technický list pro referenci 93074179 uvádí rozsah teploty čerpané kapaliny od -10 do +110 °C.

Povolená okolní teplota během provozu je mezi 0 a 55 °C.

Tato specifikace umožňuje použití v různých uzavřených topných a klimatizačních okruzích, pokud je kapalina kompatibilní s materiály čerpadla.

Těleso čerpadla z litiny

Hydraulické těleso je vyrobeno z litiny EN-GJL-150, což je běžný materiál u oběhových čerpadel určených pro uzavřené topné okruhy.

Oběžné kolo je vyrobeno z kompozitního materiálu PES vyztuženého 30 % skelných vláken.

Krytí IP44

Grundfos ALPHA1 GO 25-80 180 má stupeň krytí IP44.

Instalace musí respektovat montážní polohy, elektrické požadavky a podmínky prostředí stanovené společností Grundfos.

Indikátory a ovládání z čelní strany

Čelní panel umožňuje přímo zvolit regulační režim a úroveň provozu.

Rozhraní je navrženo tak, aby usnadnilo uvedení do provozu bez potřeby externího vybavení, zejména v běžných konfiguracích proporcionálního tlaku, konstantního tlaku a konstantní křivky.

Běžné aplikace

ALPHA1 GO 25-80 180 je zvláště vhodné pro cirkulaci vody v:

• topných systémech s radiátory.
• instalacích podlahového vytápění.
• uzavřených topných okruzích.
• hydraulických systémech klimatizace.
• okruzích připojených ke kotlům.
• instalacích s kompatibilními tepelnými čerpadly.
• náhradě samostatných oběhových čerpadel.
• náhradě mnoha integrovaných čerpadel UPS.

Tato verze s litinovým tělesem je určena pro uzavřené okruhy a nesmí být zaměňována s čerpadlem určeným pro recirkulaci pitné teplé vody.

Technické vlastnosti Grundfos 93074179

• Značka: Grundfos.
• Řada: ALPHA1 GO.
• Model: ALPHA1 GO 25-80 180.
• Reference: 93074179.
• EAN: 5715467404050.
• Typ: vysoce účinné elektronické oběhové čerpadlo.
• Aplikace: vytápění a klimatizace.
• Médium uvedené v listu: voda.
• Jmenovitý průtok: 2,43 m³/h.
• Jmenovitá výška: 3,76 m.
• Maximální výška: 8 m.
• Montážní délka: 180 mm.
• Typ připojení: G.
• Velikost připojení: G 1½".
• Norma připojení: ISO 228-1.
• Jmenovitý tlak: PN 10.
• Maximální provozní tlak: 10 bar.
• Teplota kapaliny: -10 až +110 °C.
• Okolní teplota: 0 až 55 °C.
• Napájení: 1 x 220-240 V.
• Frekvence: 50/60 Hz.
• Minimální příkon P1: 4 W.
• Maximální příkon P1: 60 W.
• Minimální proud: 0,06 A.
• Maximální proud: 0,60 A.
• Index energetické účinnosti EEI: 0,20.
• Frekvenční měnič: integrovaný.
• Tepelná ochrana: elektronická.
• Stupeň krytí: IP44.
• Izolační třída: F.
• Materiál tělesa: litina EN-GJL-150.
• Materiál oběžného kola: kompozit PES + 30 % GF.
• Proporcionální tlak: ano.
• Konstantní tlak: ano.
• Konstantní křivka: ano.
• AUTOADAPT: ne; funkce vyhrazena pro ALPHA2 GO.
• Funkce automatického odvzdušnění: ano.
• Ochrana proti chodu nasucho: ano.
• Robustní start: ano.
• Asistence Grundfos GO pro výměnu: ano.
• Přímé Bluetooth připojení s Grundfos GO: ne.
• Orientace hlavy: 9H.
• Schválení: CE a VDE.
• Čistá hmotnost: 1,97 kg.
• Hrubá hmotnost: 2,17 kg.

Oběhové čerpadlo 8 metrů určené pro instalaci a výměnu

Grundfos ALPHA1 GO 25-80 180 kombinuje maximální dopravní výšku 8 metrů, připojení G 1½" a standardní montážní délku 180 mm s elektronickou regulací a spotřebou pouze 4 až 60 W.

Jeho režimy proporcionálního tlaku, konstantního tlaku a konstantní křivky umožňují přizpůsobení radiátorům, podlahovému vytápění i dalším uzavřeným okruhům, zatímco funkce automatického odvzdušnění, ochrana proti chodu nasucho a robustní start pomáhají zvyšovat spolehlivost při provozu.

Jeho specifické zaměření na náhradu samostatných oběhových čerpadel a integrovaných čerpadel UPS spolu s nástrojem pro výběr v Grundfos GO činí z ALPHA1 GO 25-80 180 obzvláště praktickou volbu pro instalační a servisní profesionály.
