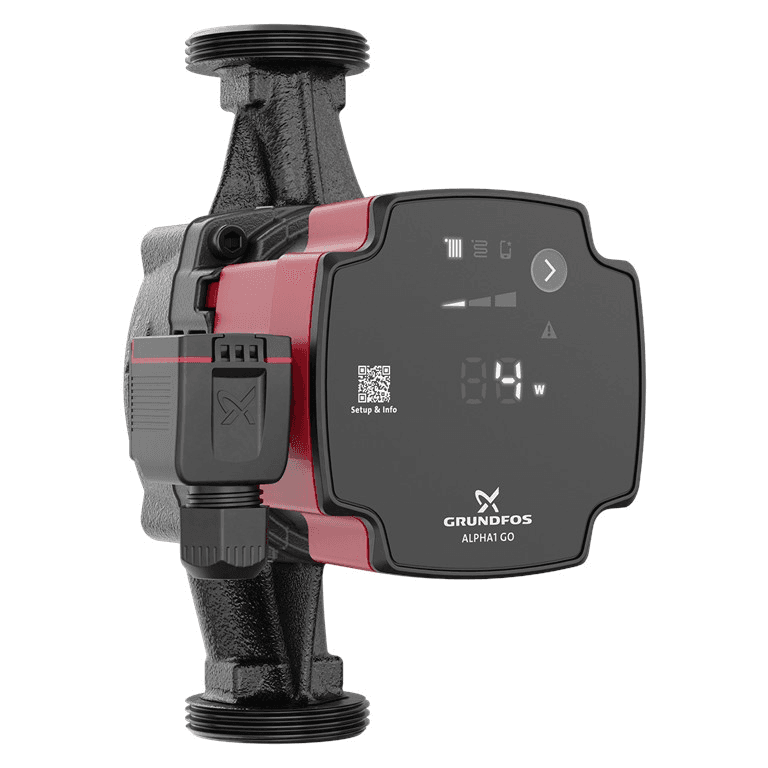

Oběhové čerpadlo Grundfos ALPHA1 GO 25-40 180

Oběhové čerpadlo Grundfos ALPHA1 GO 25-40 180, referenční číslo 93074185, je vysoce účinné elektronické oběhové čerpadlo určené k přečerpávání vody v topných a klimatizačních soustavách. Nabízí maximální dopravní výšku 4 metry, jmenovitý průtok 1,65 m³/h, modulovaný elektrický příkon 4 až 27 W, závitové připojení G 1½" a montážní délku 180 mm.

Řada ALPHA1 GO je určena jak pro nové instalace, tak pro náhradu stávajících oběhových čerpadel. Disponuje elektronickou regulací pomocí proporcionálního tlaku, konstantního tlaku nebo konstantní křivky, ochranou proti chodu nasucho, funkcí automatického odvzdušnění a robustním rozběhem. Nástroj Grundfos GO navíc pomáhá instalatérovi určit vhodné nastavení při výměně starších čerpadel.

Oběhové čerpadlo s maximální výškou 4 metry

Grundfos ALPHA1 GO 25-40 180 poskytuje maximální výšku 4 m, což odpovídá označení 25-40 modelu.

Pro referenci 93074185 uvádí Grundfos jmenovitý průtok 1,65 m³/h a jmenovitou výšku přibližně 1,89 m. Skutečný pracovní bod bude záviset na tlakových ztrátách okruhu a zvoleném regulačním režimu.

Integrovaná elektronika umožňuje přizpůsobit provoz čerpadla hydraulickým požadavkům instalace a zabraňuje tomu, aby pracovalo trvale s pevnými otáčkami, když to není nutné.

Tři regulační režimy

ALPHA1 GO umožňuje zvolit různé strategie řízení podle typu topného systému.

• Proporcionální tlak: přizpůsobuje diferenční tlak změnám průtoku. Grundfos jej doporučuje zejména pro radiátorové systémy s termostatickými ventily.
• Konstantní tlak: udržuje stálý diferenční tlak bez ohledu na změny průtoku. Je zvláště vhodný pro podlahové vytápění a systémy s rozdělovači.
• Konstantní křivka: udržuje provoz podle pevné křivky, což je užitečné tam, kde je požadováno chování odpovídající konstantním otáčkám.

Každý z těchto režimů má tři úrovně nastavení I, II a III, které lze volit přímo z čelního panelu čerpadla.

Pokročilý režim pro výměnu oběhových čerpadel

Jednou z hlavních výhod řady ALPHA1 GO je její zaměření na náhradu starších oběhových čerpadel, a to jak samostatných, tak i některých integrovaných modelů.

Pokročilý režim umožňuje nastavit čerpadlo tak, aby reprodukovalo provozní křivky odpovídající nahrazovaným oběhovým čerpadlům.

Pomocí nástroje pro výměnu v Grundfos GO může instalatér zadat nebo naskenovat údaje starého čerpadla. Aplikace identifikuje kompatibilní náhradu a poskytne konfiguraci, kterou je následně třeba zvolit na panelu ALPHA1 GO.

Použití s Grundfos GO při výměnách

Aplikace Grundfos GO usnadňuje vyhledání vhodného oběhového čerpadla při výměně. Instalatér může vyhledat stávající model nebo zadat jeho referenci a získat informace o doporučené alternativě a potřebných nastaveních.

U ALPHA1 GO slouží aplikace jako pomocný nástroj pro výměnu: poskytuje parametry, které je třeba ručně zadat z panelu čerpadla.

Je důležité odlišit tuto vlastnost od ALPHA2 GO: ALPHA1 GO se nepřipojuje přímo přes Bluetooth k aplikaci. Přímé připojení a pokročilé digitální funkce náleží modelu ALPHA2 GO.

Vhodné pro radiátory i podlahové vytápění

Díky různým regulačním režimům lze ALPHA1 GO přizpůsobit různým uzavřeným klimatizačním okruhům.

Mezi běžné aplikace patří:

• Topné systémy s radiátory.
• Instalace podlahového vytápění.
• Uzavřené topné okruhy.
• Kompatibilní klimatizační systémy.
• Náhrada samostatných oběhových čerpadel.
• Náhrada některých kompatibilních integrovaných oběhových čerpadel UPS.

Ochrana proti chodu nasucho

Grundfos ALPHA1 GO je vybaven ochranou proti chodu nasucho, která chrání čerpadlo v případě, že nemá dostatek kapaliny pro správný provoz.

Tato funkce zvyšuje ochranu hydraulického systému proti nestandardním situacím během uvádění do provozu nebo provozu instalace.

Funkce automatického odvzdušnění

Řada obsahuje funkci automatického odvzdušnění, která pomáhá odvádět vzduch z vnitřního prostoru čerpadla během provozu.

Přítomnost vzduchu může způsobovat hluk a snižovat hydraulický výkon, proto tato vlastnost usnadňuje uvedení do provozu a přispívá ke stabilnějšímu chodu.

Funkce čerpadla nenahrazuje správné odvzdušnění zbytku hydraulické instalace.

Robustní rozběh proti zablokování

ALPHA1 GO disponuje funkcí Robust Startup. Když rotor narazí na odpor, elektronika se jej pokusí roztočit pomocí vysokého rozběhového momentu.

Tato vlastnost pomáhá snížit riziko zablokování způsobeného usazeninami nečistot, magnetitu nebo vodního kamene, zejména po delších obdobích, kdy byla instalace mimo provoz.

Vysoce účinný elektronický motor

Čerpadlo používá elektronicky komutovaný motor a je vybaveno integrovaným frekvenčním měničem, který umožňuje regulovat elektrickou spotřebu podle potřeb okruhu.

Pro referenci 93074185 se příkon pohybuje v rozmezí:

• Minimální příkon: 4 W.
• Maximální příkon: 27 W.

Index energetické účinnosti EEI je 0,20, což řadí čerpadlo mezi vysoce účinná elektronická oběhová čerpadla.

Tichý provoz

Grundfos navrhl řadu ALPHA GO tak, aby poskytovala nízkou hlučnost, vhodnou pro domácí instalace, kde může být čerpadlo umístěno v blízkosti obytných prostor.

Elektronická regulace navíc pomáhá zabránit vyšším otáčkám a tlakům, než je nutné, což může způsobovat hydraulický hluk ve ventilech a okruzích.

Připojení G 1½" a montážní délka 180 mm

Grundfos ALPHA1 GO 25-40 180 je vybaven závitovými připojeními G 1½" podle normy ISO 228-1.

Vzdálenost mezi připojeními je 180 mm, což je velmi běžný rozměr u oběhových čerpadel pro topné soustavy.

Tyto vlastnosti jsou zvláště důležité při náhradě stávajícího zařízení, protože je nutné zkontrolovat jak montážní délku, tak velikost připojení.

Maximální provozní tlak 10 bar

Čerpadlo umožňuje maximální provozní tlak 10 bar a jeho připojení mají klasifikaci PN 10.

Hydraulický okruh musí být navržen tak, aby provozní tlak zůstal v mezích povolených čerpadlem i ostatními součástmi instalace.

Teplota kapaliny 2 až 110 °C

Pro konkrétní referenci 93074185 uvádí dokumentace Grundfos Product Center rozsah teploty kapaliny 2 až 110 °C.

Tento široký interval umožňuje použití oběhového čerpadla v různých uzavřených topných a klimatizačních systémech, pokud jsou vlastnosti kapaliny a ostatních komponent kompatibilní.

Povolená okolní teplota během provozu je 0 až 55 °C.

Hydraulické těleso z litiny

Těleso čerpadla je vyrobeno z litiny EN-GJL-150, materiálu běžně používaného u oběhových čerpadel určených pro uzavřené topné okruhy.

Oběžné kolo je vyrobeno z kompozitního materiálu PES vyztuženého 30 % skelných vláken.

Tato standardní litinová verze je určena pro uzavřené topné a klimatizační systémy a nesmí být zaměňována se speciálními verzemi z nerezové oceli určenými pro jiné aplikace.

Jednofázové napájení 220-240 V

ALPHA1 GO 25-40 180 pracuje s jednofázovým napájením 220-240 V a 50/60 Hz.

Jeho proudový odběr se pohybuje přibližně v rozmezí:

• Minimální proud: 0,06 A.
• Maximální proud: 0,30 A.

Ochrana motoru je elektronická a Grundfos uvádí izolační třídu F.

Krytí IP44

Čerpadlo má stupeň krytí IP44, který poskytuje ochranu proti vniknutí pevných částic a stříkající vodě podle podmínek definovaných klasifikací.

Instalace musí vždy respektovat montážní polohy, okolní podmínky a elektrické požadavky stanovené společností Grundfos.

Technické vlastnosti Grundfos 93074185

• Značka: Grundfos.
• Řada: ALPHA1 GO.
• Model: ALPHA1 GO 25-40 180.
• Reference: 93074185.
• Typ: elektronické oběhové čerpadlo.
• Použití: vytápění a klimatizace.
• Jmenovitý průtok: 1,65 m³/h.
• Jmenovitá výška: 1,89 m.
• Maximální výška: 4 m.
• Montážní délka: 180 mm.
• Typ připojení: závitové G.
• Velikost připojení: G 1½".
• Norma připojení: ISO 228-1.
• Jmenovitý tlak: PN 10.
• Maximální provozní tlak: 10 bar.
• Teplota kapaliny: 2 až 110 °C.
• Okolní teplota: 0 až 55 °C.
• Napájení: 1 x 220-240 V.
• Frekvence: 50/60 Hz.
• Minimální příkon: 4 W.
• Maximální příkon: 27 W.
• Minimální proud: 0,06 A.
• Maximální proud: 0,30 A.
• Index energetické účinnosti EEI: 0,20.
• Frekvenční měnič: integrovaný.
• Tepelná ochrana: elektronická.
• Stupeň krytí: IP44.
• Izolační třída: F.
• Materiál tělesa: litina EN-GJL-150.
• Materiál oběžného kola: PES + 30 % skelných vláken.
• Proporcionální tlak: ano.
• Konstantní tlak: ano.
• Konstantní křivka: ano.
• Regulační úrovně: I, II a III.
• Pokročilý režim náhrady: ano.
• Ochrana proti chodu nasucho: ano.
• Funkce automatického odvzdušnění: ano.
• Robustní rozběh: ano.
• Asistence pro výměnu pomocí Grundfos GO: ano.
• Přímé Bluetooth připojení s Grundfos GO: ne.
• Čistá hmotnost: 1,92 kg.
• Hrubá hmotnost: 2,11 kg.
• EAN: 5715467404128.

ALPHA1 GO pro náhrady i nové instalace

Grundfos ALPHA1 GO 25-40 180 kombinuje elektronickou regulaci, nízkou spotřebu a standardní délku 180 mm, aby usnadnil jak nové instalace, tak výměnu stávajících oběhových čerpadel.

Jeho tři regulační režimy, maximální výška 4 metry, připojení G 1½", ochrana proti chodu nasucho, automatické odvzdušnění a robustní rozběh poskytují hlavní funkce potřebné pro domácí topné a klimatizační okruhy.

Navíc asistence Grundfos GO při identifikaci náhradních čerpadel a reprodukci nastavení zjednodušuje práci instalatéra při modernizaci stávajících systémů, přičemž u tohoto modelu ALPHA1 GO zůstává konfigurace jednoduchá přímo z jeho ovládacího panelu.
