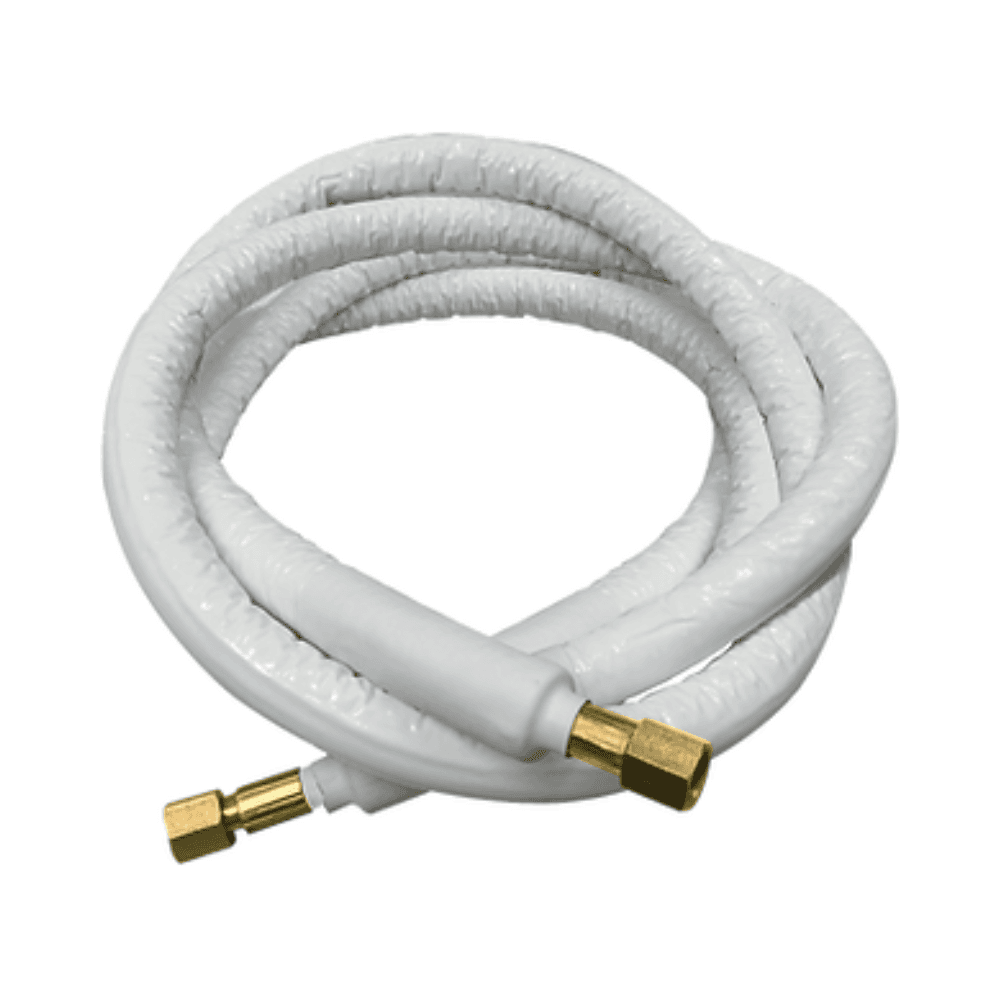

Sada flexibilního chladírenského potrubí Kronos Pipe Ø 1/4" 3/8" – 6metrová role

Chladicí potrubní sada Zimaklima Kronos Pipe 6002-6000 je určena pro propojení vnitřních a venkovních jednotek klimatizačních zařízení a systémů s přímou expanzí. Obsahuje 2 role potrubí po 6 metrech, jednu s jmenovitým průměrem 1/4 palce a druhou s 3/8 palce.

Systém Kronos Pipe představuje flexibilní alternativu pro vedení chladiva a vyniká snadnou manipulací. Potrubí lze při instalaci přizpůsobit různým obloukům a úhlům, čímž se snižuje potřeba tvarovacích prací, které jsou běžné u pevných trubek.

Flexibilní potrubí pro instalace klimatizace

Hlavní vlastností systému Kronos Pipe je jeho flexibilita. Jeho vícevrstvá konstrukce umožňuje potrubí při montáži vést a ohýbat, což usnadňuje trasu mezi vnitřní a venkovní jednotkou klimatizačního zařízení.

Tato flexibilita je obzvlášť užitečná v instalacích s změnami směru, úzkými průchody nebo trasami, kde je nutné přizpůsobit chladicí vedení dostupnému prostoru.

Navíc jde o lehké a snadno manipulovatelné potrubí, což pomáhá zjednodušit jak přepravu, tak montážní práce na stavbě.

Sada s potrubím 1/4 a 3/8 palce

Označení 6002-6000 tvoří dvě chladicí trubky o délce 6 metrů každá:

• 1 role 6 metrů s jmenovitým průměrem 1/4 palce.
• 1 role 6 metrů s jmenovitým průměrem 3/8 palce.

Tato kombinace průměrů je běžná v mnoha systémech klimatizace s přímou expanzí a umožňuje mít v jedné sadě obě potřebné linky pro cirkulaci chladiva mezi jednotkami zařízení, pokud rozměry odpovídají specifikacím výrobce klimatizačního systému.

Kompatibilní s chladivy R32, R410A, R134a, R404a a R407c

Potrubí Kronos Pipe je určeno pro připojení systémů s přímou expanzí, které pracují s různými chladivy. Podle technického listu systému je kompatibilní s:

• R32.
• R410A.
• R134a.
• R404a.
• R407c.

Lze jej také použít pro dopravu chladiva v kapalném i plynném stavu v rámci tlakových a teplotních podmínek stanovených pro daný systém.

Kronos Pipe není kompatibilní s chladivem R22.

7vrstvá vícevrstvá konstrukce

Potrubí Kronos Pipe využívá 7vrstvou strukturu navrženou tak, aby poskytovala mechanickou odolnost, těsnost, izolaci a ochranu proti podmínkám běžným v chladicích instalacích.

Jeho složení zahrnuje:

• Vnitřní vrstvu z polyamidu s dlouhým řetězcem.
• Ochrannou čtyřvrstvou hliníkovou fólii.
• Výplet z vysoce pevného syntetického vlákna.
• Mezivrstvu polymeru s vysokým bariérovým účinkem.
• Vnější vrstvu odolnou proti opotřebení, UV záření a oděru.
• Izolaci z uzavřenopórové expandované polyetylenové pěny.
• Vnější ochrannou fólii z polyetylenu odolnou proti UV záření.

Tato konstrukce umožňuje použít stejné potrubí jak pro vedení chladiva, tak pro zajištění potřebné izolace kolem chladicího vedení.

Integrovaná izolace

Potrubí obsažené v této sadě má izolační vrstvu z uzavřenopórové expandované polyetylenové pěny. Tato vrstva pomáhá omezovat tepelné výměny s okolím a přispívá ke kontrole tvorby kondenzace v instalaci.

Vnější vrstva navíc poskytuje ochranu proti UV záření, opotřebení a oděru, čímž napomáhá ochraně potrubí během instalace i provozu.

Provozní teplota a tlak

Systém Kronos Pipe je připraven pro práci v širokém rozsahu podmínek v chladicích okruzích. Jeho provozní teplotní rozsah je od -30 do 110 stupňů Celsia, s krátkodobými špičkami až do 130 stupňů Celsia.

Technická dokumentace uvádí podmínky použití až do 80 bar a uvádí, že systém byl testován na 100 bar.

Technické údaje potrubí 1/4 palce

• Jmenovitý průměr: 1/4 palce.
• Jmenovitý vnitřní průměr: 5,2 milimetru.
• Jmenovitý vnější průměr: 9,5 milimetru.
• Minimální poloměr ohybu: 65 milimetrů.
• Přibližná hmotnost: 80 gramů na metr.
• Změna délky při pracovním tlaku: přibližně 1 procento.

Technické údaje potrubí 3/8 palce

• Jmenovitý průměr: 3/8 palce.
• Jmenovitý vnitřní průměr: 8,4 milimetru.
• Jmenovitý vnější průměr: 13 milimetrů.
• Minimální poloměr ohybu: 95 milimetrů.
• Přibližná hmotnost: 125 gramů na metr.
• Změna délky při pracovním tlaku: přibližně 1 procento.

Testováno pro chladicí aplikace

Kronos Pipe byl vyvinut speciálně pro chladicí a klimatizační aplikace a prošel laboratorními zkouškami zaměřenými na ověření jeho chování při podmínkách tlaku, teploty, propustnosti a provozu typických pro tento typ instalací.

Technická dokumentace produktu uvádí jako referenční normu EN 1736:2008, která se vztahuje na flexibilní potrubní komponenty používané v chladicích systémech a tepelných čerpadlech.

Hlavní vlastnosti Zimaklima Kronos Pipe 6002-6000

• Značka: Zimaklima.
• Řada: Kronos Pipe.
• Označení: 6002-6000.
• Typ produktu: izolovaná flexibilní chladicí potrubní sada.
• Obsah: 2 role potrubí.
• Délka každé role: 6 metrů.
• Obsažené průměry: 1/4 a 3/8 palce.
• Použití: chladicí propojení mezi jednotkami systémů s přímou expanzí.
• Kompatibilní chladiva: R32, R410A, R134a, R404a a R407c.
• Kompatibilita s R22: nekompatibilní.
• Teplotní rozsah: od -30 do 110 stupňů Celsia.
• Maximální krátkodobá teplota: 130 stupňů Celsia.
• Provozní tlak: až 80 bar.
• Uvedený zkušební tlak: 100 bar.
• Konstrukce: 7vrstvé vícevrstvé potrubí.
• Izolace: uzavřenopórová expandovaná polyetylenová pěna.
• Vnější ochrana: odolná proti opotřebení, oděru a UV záření.
• Referenční norma: EN 1736:2008.

Flexibilní řešení pro chladicí propojení

Sada Zimaklima Kronos Pipe 1/4 a 3/8 palce spojuje v jednom celku dvě potřebné velikosti potrubí pro mnoho klimatizačních instalací, s 6 metry délky pro každý průměr.

Její vícevrstvá konstrukce, integrovaná izolace a vysoká flexibilita umožňují snadněji vést chladicí trasy a přizpůsobit je obloukům a změnám směru během montáže. Jde o řešení určené zejména pro klimatizační instalace s moderními chladivy, jako jsou R32 a R410A, vždy při dodržení průměrů, tlaků a podmínek stanovených výrobcem zařízení.
