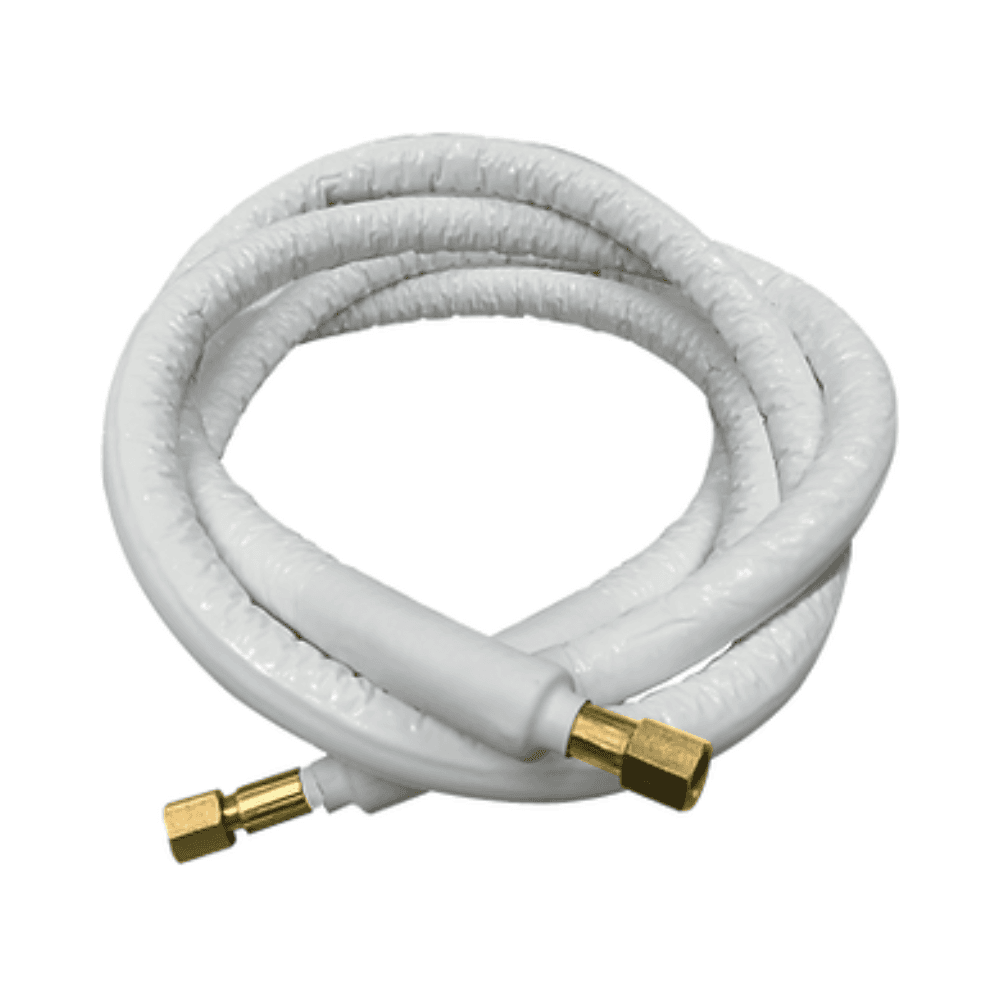

Sada flexibilního chladírenského potrubí Kronos Pipe Ø 1/4" 1/2" – 6metrová role

Flexibilní chladírenská trubka Zimaklima Kronos Pipe 6003-6000 je určena pro chladírenské propojení mezi vnitřními a venkovními jednotkami systémů klimatizace s přímou expanzí. Sada kombinuje potrubí o rozměrech 1/4 a 1/2 palce s délkou 6 metrů, a poskytuje tak dvě potřebné velikosti pro řadu klimatizačních zařízení.

Kronos Pipe vyniká svou vysokou flexibilitou a snadnou manipulací. Potrubí lze přizpůsobit obloukům a změnám směru bez nutnosti použití nástrojů k jeho tvarování, což usnadňuje montáž zejména v komplikovaných trasách, stísněných prostorech nebo instalacích s více změnami směru.

Sada Kronos Pipe 1/4 a 1/2 palce pro klimatizaci

Označení 6003-6000 patří do systému Kronos Pipe vyvinutého společností Zimaklima pro chladírenské a klimatizační instalace. Celek je tvořen rozměry 1/4 a 1/2 palce s délkou 6 metrů pro vedení chladiva mezi jednotkami zařízení.

Před zahájením instalace je nutné ověřit, že průměry 1/4 a 1/2 palce odpovídají připojením a specifikacím uvedeným výrobcem klimatizačního zařízení.

Flexibilní potrubí pro snadnější instalaci

Jednou z hlavních výhod systému Kronos Pipe je jeho schopnost přizpůsobit se různým obloukům a úhlům. Jeho flexibilní konstrukce umožňuje směrování potrubí během montáže bez nutnosti používat speciální nástroje pro vytvoření každého ohybu.

Tato vlastnost zjednodušuje vedení chladírenských tras a je obzvláště užitečná tam, kde je nutné překonat překážky, projít úzkými prostory nebo se přizpůsobit geometrii budovy.

Kromě flexibility má Kronos Pipe také nízkou hmotnost, která usnadňuje manipulaci a přepravu během instalačních prací.

Kompatibilní s chladivy R32 a R410A

Podle technického listu společnosti Zimaklima je Kronos Pipe připraven pro použití v systémech s přímou expanzí, které využívají různá běžná chladiva v klimatizačních a chladicích instalacích.

Systém je kompatibilní s:

• R32.
• R410A.
• R134a.
• R404a.
• R407c.

Technická dokumentace výslovně uvádí, že Kronos Pipe není kompatibilní s chladivem R22.

Vícevrstvá konstrukce ze 7 vrstev

Kronos Pipe využívá vícevrstvou strukturu tvořenou 7 vrstvami, navrženou tak, aby poskytovala těsnost, mechanickou odolnost, vnější ochranu a tepelnou izolaci v chladírenských aplikacích.

Struktura uvedená společností Zimaklima je tvořena:

• Dlouhořetězcovým polyamidem na vnitřní straně.
• Ochrannou hliníkovou fólií o čtyřech vrstvách.
• Výpletem ze syntetických vláken s vysokou pevností v tahu.
• Mezivrstvou polymeru s vysokým bariérovým účinkem.
• Vnější vrstvou odolnou proti opotřebení, ultrafialovému záření, abrazi a chemickým látkám.
• Izolací z uzavřenobuněčné expandované polyetylenové pěny.
• Vnější polyetylenovou fólií s ochranou proti ultrafialovému záření.

Tato konstrukce umožňuje spojit v jednom produktu vedení chladiva, potřebnou odolnost okruhu i vnější izolaci potrubí.

Integrovaná tepelná izolace

Potrubí Kronos Pipe je vybaveno izolačním pláštěm z uzavřenobuněčné expandované polyetylenové pěny. Tato izolace omezuje tepelnou výměnu mezi chladivem a okolím a přispívá ke kontrole vzniku kondenzace na povrchu chladírenského vedení.

Vnější ochrana navíc vykazuje odolnost vůči ultrafialovému záření, opotřebení a abrazi, čímž pomáhá chránit potrubí během manipulace, instalace i provozu.

Rozsah provozu od -30 do 110 stupňů Celsia

Systém je navržen pro provoz při teplotách v rozmezí -30 až 110 stupňů Celsia. Technický list dále uvádí odolnost vůči krátkodobým špičkám až 130 stupňů Celsia.

Co se týče tlaku, Zimaklima stanovuje podmínky použití v rozmezí 0 až 80 bar. Potrubí bylo navíc testováno na tlak 100 bar.

Vlastnosti potrubí 1/4 palce

Menší průměr zahrnutý v sadě má následující specifikace:

• Jmenovitý průměr: 1/4 palce.
• Jmenovitý vnitřní průměr: 5,2 milimetru.
• Tolerance vnitřního průměru: 0,1 milimetru.
• Jmenovitý vnější průměr: 9,5 milimetru.
• Tolerance vnějšího průměru: 0,15 milimetru.
• Minimální tlak při porušení: 500 bar.
• Zkušební tlak: 100 bar.
• Změna délky při pracovním tlaku: plus minus 1 procento.
• Minimální poloměr ohybu: 65 milimetrů.
• Přibližná hmotnost: 80 gramů na metr.

Vlastnosti potrubí 1/2 palce

Potrubí většího průměru zahrnuté v této sadě má následující technické vlastnosti:

• Jmenovitý průměr: 1/2 palce.
• Jmenovitý vnitřní průměr: 12,6 milimetru.
• Tolerance vnitřního průměru: 0,1 milimetru.
• Jmenovitý vnější průměr: 15,5 milimetru.
• Tolerance vnějšího průměru: 0,15 milimetru.
• Minimální tlak při porušení: 250 bar.
• Zkušební tlak: 100 bar.
• Změna délky při pracovním tlaku: plus minus 1 procento.
• Minimální poloměr ohybu: 130 milimetrů.
• Přibližná hmotnost: 147 gramů na metr.

Testováno pro chladírenské okruhy

Systém Kronos Pipe je speciálně vyvinut pro vedení chladiva a byl podroben různým laboratorním zkouškám. Technický list uvádí jako referenční normu EN 1736:2008, která se vztahuje na flexibilní potrubní komponenty používané v chladicích systémech a tepelných čerpadlech.

Je určen jak pro propojení vnitřních a venkovních jednotek zařízení s přímou expanzí, tak pro dopravu chladiva v kapalném nebo plynném stavu v rámci stanovených provozních podmínek.

Hlavní vlastnosti Zimaklima Kronos Pipe 6003-6000

• Značka: Zimaklima.
• Řada: Kronos Pipe.
• Reference: 6003-6000.
• Typ produktu: izolovaná flexibilní chladírenská trubka v sadě.
• Délka: 6 metrů.
• Obsažené průměry: 1/4 a 1/2 palce.
• Použití: chladírenské propojení systémů s přímou expanzí.
• Kompatibilní chladiva: R32, R410A, R134a, R404a a R407c.
• Kompatibilní s R22: ne.
• Provozní teplota: mezi -30 a 110 stupni Celsia.
• Maximální krátkodobá teplota: 130 stupňů Celsia.
• Provozní tlak: až 80 bar.
• Zkušební tlak: 100 bar.
• Konstrukce: vícevrstvé potrubí ze 7 vrstev.
• Izolace: uzavřenobuněčná expandovaná polyetylenová pěna.
• Vnější ochrana: odolná vůči ultrafialovému záření, opotřebení a abrazi.
• Referenční norma: EN 1736:2008.

Flexibilní alternativa pro vedení chladírenských tras

Sada Zimaklima Kronos Pipe 6003-6000 spojuje potrubí o rozměrech 1/4 a 1/2 palce v délce 6 metrů, což je kombinace používaná mnoha klimatizačními zařízeními.

Její flexibilita, vícevrstvá konstrukce, integrovaná izolace a kompatibilita s moderními chladivy, jako jsou R32 a R410A, usnadňují realizaci chladírenských tras v nových instalacích i při renovacích, vždy při dodržení rozměrů a podmínek stanovených výrobcem klimatizačního zařízení.
