Sada tří řezných nástrojů pro panely Climaver

Souprava nářadí CLIMAVER Saint-Gobain ISOVER KD25706 je profesionální kufřík navržený speciálně pro řezání a opracování panelů a potrubí systému CLIMAVER. Sada obsahuje tři nástroje MM pro provádění polodrážkových řezů a dva nástroje MTR pro provedení kolmého řezu a řezu pod úhlem 22,5°, což umožňuje provádět hlavní operace potřebné při výrobě a montáži klimatizačního potrubí CLIMAVER.

Nástroje byly vyvinuty společností ISOVER pro práci podle konstrukčních metod systému CLIMAVER, což usnadňuje přesné a opakovatelné řezy přímo na panelech. Dodávka je umístěna v přepravním kufříku o rozměrech 485 x 375 x 130 mm, který udržuje nářadí uspořádané a chráněné během přepravy i práce na stavbě.

Hlavní vlastnosti soupravy nářadí CLIMAVER KD25706

• Značka: Saint-Gobain ISOVER.
• Řada: CLIMAVER.
• Reference: KD25706.
• Typ: profesionální sada řezného nářadí pro panely a potrubí CLIMAVER.
• Provedení: kufřík na nářadí.
• Dodané nástroje MM: 3 ks.
• Dodané nástroje MTR: 2 ks.
• Celkový počet řezných nástrojů: 5 ks.
• Aplikace MM: polodrážkové řezy.
• Aplikace MTR: kolmý řez a řez pod úhlem 22,5°.
• Použití: výroba a opracování potrubí CLIMAVER.
• Rozměry balení: 485 x 375 x 130 mm.
• Hmotnost soupravy: přibližně 4,30 kg.

Speciální nástroje pro potrubí CLIMAVER

Souprava KD25706 byla vyvinuta speciálně pro práci se systémem potrubí CLIMAVER od Saint-Gobain ISOVER. Na rozdíl od univerzálních řezných nástrojů jsou nástroje CLIMAVER navrženy tak, aby prováděly potřebné opracování panelů způsobem odpovídajícím montážní metodě výrobce.

To umožňuje montérovi provádět ohyby, spoje a přechody požadované při konstrukci klimatizačního potrubí při zachování vhodné geometrie řezu pro následné sestavení.

Tři nástroje MM pro polodrážkové řezy

Kufřík obsahuje tři nástroje CLIMAVER MM. Zkratka MM znamená Media Madera, tedy polodrážku, což je řezný systém používaný pro opracování panelu a následné umožnění jeho ohybu při tvarování potrubí.

Tyto nástroje jsou navrženy pro provádění řezů potřebných při výrobě přímých úseků a při dalších operacích, kde je nutné panel opracovat bez úplného proříznutí všech jeho vrstev.

Podle technické dokumentace ISOVER se nástroje MM používají zejména společně s pravítkem CLIMAVER MM, které umožňuje přehledně provádět měření a řezání potřebné pro konstrukci potrubí.

Dva nástroje MTR pro výrobu tvarovek

Kromě nástrojů MM obsahuje sada KD25706 také dva nástroje určené pro Metodu přímého úseku, neboli MTR. Tento postup umožňuje vyrábět různé tvary a přechody z předem zhotoveného přímého úseku.

Dva dodané nástroje MTR umožňují provádět:

• Kolmý řez neboli řez pod úhlem 90°.
• Řez pod úhlem 22,5°.

Tyto úhly se používají při výrobě dílů a změn směru pomocí metody MTR definované společností ISOVER pro potrubí CLIMAVER.

Metoda přímého úseku CLIMAVER

Metoda přímého úseku (MTR) je výrobní postup vyvinutý pro získávání tvarovek potrubí z přímých úseků. Speciální nástroje v kufříku pomáhají provádět potřebné úhlové řezy podle odpovídajících značkovacích linií.

Montér tak může vytvářet různé konfigurace při zachování systematického postupu řezání přizpůsobeného konstrukci potrubí CLIMAVER.

Polodrážkové řezy pro ohýbání panelu

Polodrážkový řez umožňuje odstranit nebo částečně opracovat určité oblasti panelu, aby se usnadnilo ohýbání jeho stran o 90° při tvarování potrubí.

Nástroje MM jsou navrženy právě pro tento typ práce a umožňují opracovat panel podle geometrie požadované systémem CLIMAVER, čímž usnadňují následnou montáž a uzavření potrubí.

Kufřík pro přepravu a organizaci

Nářadí je dodáváno v speciálním kufříku, který usnadňuje přepravu mezi dílnou a stavbou a pomáhá udržet každý nástroj správně uspořádaný.

Oficiální ceník Saint-Gobain ISOVER uvádí pro referenci KD25706 rozměry balení 485 x 375 x 130 mm a přibližnou hmotnost 4,30 kg.

Použití kufříku je obzvláště praktické pro profesionální montéry, kteří pravidelně pracují s panely CLIMAVER a potřebují mít opracovací nástroje k dispozici na různých místech.

Použití soupravy nářadí CLIMAVER

Sada je určena pro profesionály zabývající se výrobou a instalací klimatizačního potrubí z panelů CLIMAVER. Mezi její hlavní použití patří:

• Výroba potrubí CLIMAVER.
• Řezání a opracování panelů pro klimatizaci.
• Provádění polodrážkových řezů.
• Ohýbání a tvarování přímých úseků.
• Výroba tvarovek metodou přímého úseku.
• Kolmé řezy pro přechody MTR.
• Úhlové řezy pod 22,5°.
• Profesionální práce při instalaci potrubí pro klimatizaci a větrání.

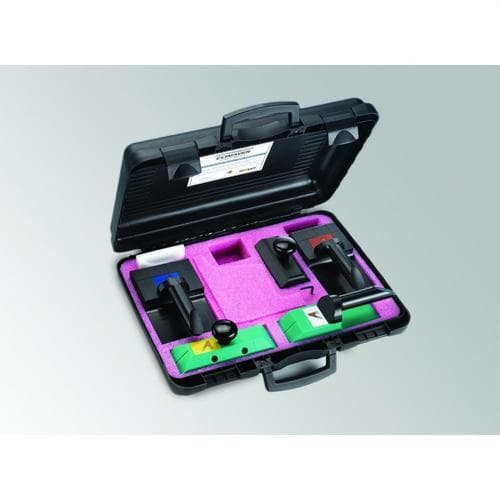

Obsah kufříku KD25706

Podle oficiální dokumentace Saint-Gobain ISOVER je reference KD25706 dodávána jako kompletní sada tvořená:

• 3 nástroji CLIMAVER MM pro řezání panelů do polodrážky.
• 2 nástroji CLIMAVER MTR pro řezy potrubí podle Metody přímého úseku.
• 1 kufříkem pro skladování a přepravu soupravy.

Proto, i když některé obchodní názvy mohou odkazovat na sadu tří nástrojů, oficiální konfigurace reference KD25706 obsahuje pět řezných nástrojů: tři MM a dva MTR.

Technické údaje soupravy nářadí Saint-Gobain ISOVER KD25706

• Výrobce: Saint-Gobain ISOVER Ibérica.
• Značka: ISOVER.
• Systém: CLIMAVER.
• Reference: KD25706.
• Oficiální název: Souprava nářadí CLIMAVER.
• Forma dodání: kufr / kufřík na nářadí.
• Nástroje MM: 3.
• Nástroje MTR: 2.
• Celkový počet nástrojů: 5.
• Typ řezu MM: polodrážka.
• Typy řezu MTR: kolmý a 22,5°.
• Rozměry balení: 485 x 375 x 130 mm.
• Přibližná hmotnost: 4,30 kg.
• Dodací jednotka: 1 kufřík na nářadí.

Profesionální nářadí pro instalaci CLIMAVER

Souprava nářadí CLIMAVER KD25706 spojuje v jednom kufříku nástroje potřebné jak pro polodrážkové řezy, tak pro hlavní řezy používané v Metodě přímého úseku. To umožňuje montérovi pracovat se sadou speciálně vyvinutou pro výrobní postupy potrubí definované společností Saint-Gobain ISOVER.

Kombinace tří nástrojů MM a dvou nástrojů MTR činí z tohoto kufříku specializovaný doplněk pro profesionály, kteří vyrábějí a instalují potrubí CLIMAVER a potřebují provádět opakované řezy přizpůsobené konstrukčnímu systému výrobce.
