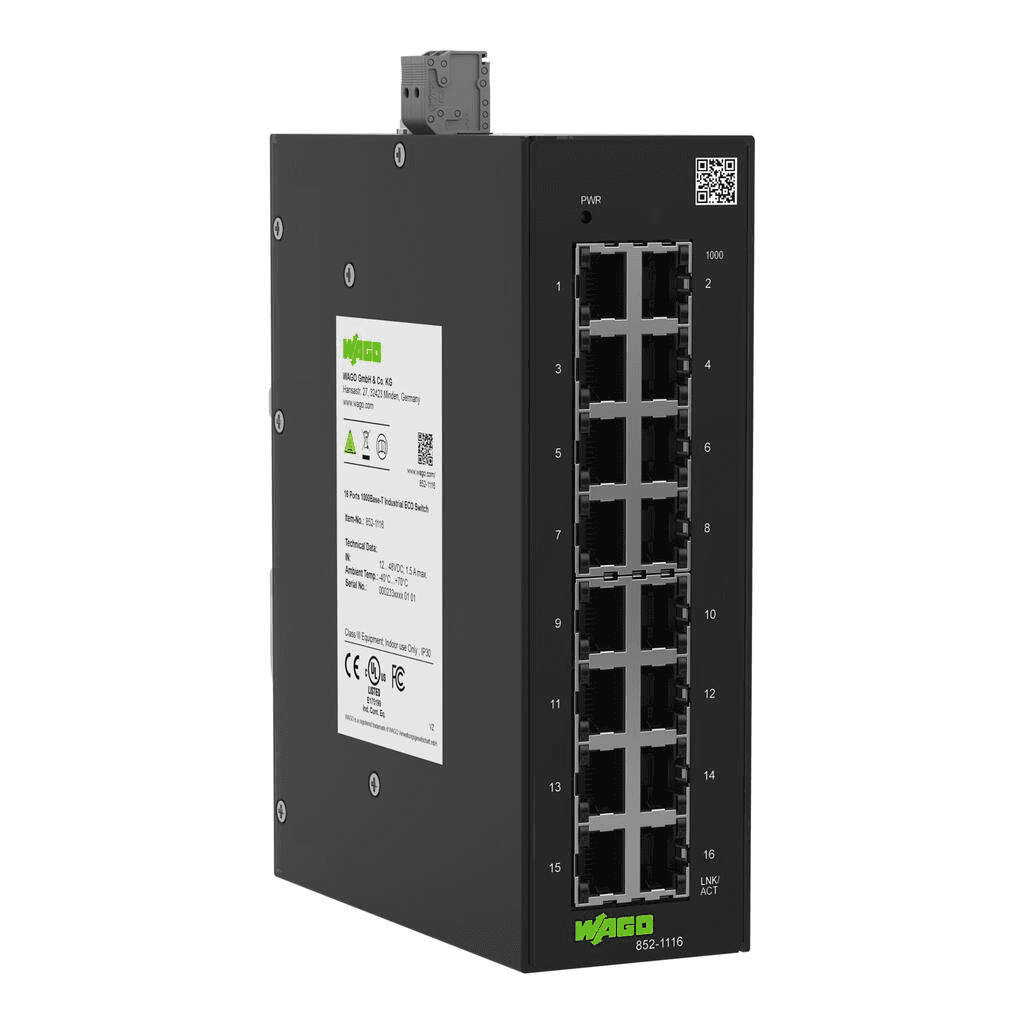

Průmyslový ECO switch s 16 porty

WAGO Industrial-ECO-Switch 852-1116 je neřízený průmyslový Ethernet switch s 16 porty RJ45 Gigabit Ethernet, navržený pro vytváření spolehlivých komunikačních sítí ve strojích, rozvaděčích a automatizačních systémech. Jeho porty podporují 10/100/1000BASE-T s autonegociací a Auto-MDI/MDIX, což umožňuje snadné uvedení do provozu bez nutnosti předchozí konfigurace.

Zařízení je vybaveno redundantním napájením 12 až 48 VDC, konfigurovatelným alarmovým kontaktem pomocí DIP přepínače, stavovými LED indikátory a kovovým hliníkovým krytem připraveným pro montáž na 35mm DIN lištu. Jeho rozšířený provozní rozsah -40 až +70 °C a odolnost vůči vibracím a rázům z něj činí řešení zvláště vhodné pro Ethernetové sítě v průmyslovém prostředí.

Neřízený průmyslový Ethernet switch se 16 porty

Model WAGO 852-1116 disponuje 16 rozhraními Ethernet RJ45, čímž nabízí vysokou hustotu připojení v jediném zařízení.

Jako neřízený switch nevyžaduje žádné programování ani síťovou konfiguraci, aby mohl začít pracovat. Stačí jej napájet a připojit kompatibilní Ethernetová zařízení, což usnadňuje vytváření malých a středně velkých průmyslových sítí.

16 portů Gigabit Ethernet

Všech 16 měděných portů je kompatibilních s hlavními rychlostmi Ethernet používanými v automatizaci:

• 10BASE-T.
• 100BASE-TX.
• 1000BASE-T Gigabit Ethernet.

Všechny porty podporují autonegociaci, takže switch automaticky rozpozná přenosovou rychlost kompatibilní s připojeným zařízením.

Auto-MDI/MDIX na všech portech

Funkce Auto-MDI/MDIX automaticky identifikuje vysílací a přijímací vodiče Ethernetového kabelu.

Tato vlastnost zjednodušuje kabeláž tím, že eliminuje potřebu rozlišovat mezi přímým a kříženým zapojením u kompatibilních zařízení, a podporuje prakticky plug-and-play provoz.

Store-and-Forward přepínání bez blokování

WAGO 852-1116 využívá technologii přepínání Store-and-Forward a architekturu non-blocking.

Switch přijímá a kontroluje rámce před jejich přeposláním na cílový port, zatímco jeho architektura umožňuje zpracovávat komunikaci mezi porty bez omezení typických pro blokující přepínací matici.

Tabulka až pro 8 000 MAC adres

Zařízení obsahuje interní tabulku schopnou spravovat až 8 000 MAC adres.

Tato kapacita umožňuje naučit se, která zařízení jsou připojena ke kterému portu, a směrovat Ethernetové rámce na odpovídající cíl v síti.

Kompatibilní s Jumbo Frames až do 10 000 bajtů

Switch podporuje Jumbo Frames až do 10 000 bajtů, což usnadňuje přenos větších Ethernetových rámců, pokud jsou připojená zařízení i aplikace s touto funkcí také kompatibilní.

Energy Efficient Ethernet

WAGO 852-1116 splňuje standard IEEE 802.3az Energy Efficient Ethernet.

Tato technologie umožňuje snížit spotřebu energie spojenou s Ethernetovými spoji v době nízké přenosové aktivity tím, že přizpůsobuje činnost rozhraní skutečné zátěži sítě.

Prioritizace Ethernetového provozu

Zařízení je kompatibilní s IEEE 802.1p pro prioritizaci Ethernetových paketů.

WAGO navíc specifikuje prioritizaci paketů odpovídajících protokolu PROFINET, EtherType 0x8892, což je zvláště užitečné v automatizačních sítích, kde určité údaje musí mít přednostní zpracování.

Řízení toku IEEE 802.3x

Kompatibilita s IEEE 802.3x Flow Control umožňuje řídit situace přetížení v plně duplexní Ethernetové komunikaci pomocí mechanismů řízení toku mezi kompatibilními zařízeními.

Napájení 12 až 48 VDC

Industrial-ECO-Switch nabízí široký rozsah napájení 12 až 48 VDC, s tolerancí ±15 %.

Tato flexibilita usnadňuje integraci do automatizačních rozvaděčů pracujících s různými průmyslovými stejnosměrnými napětími.

Maximální spotřeba specifikovaná společností WAGO je:

• Maximální výkon: 14 W.
• Maximální proud: 1 500 mA.

Redundantní napájení

WAGO 852-1116 obsahuje redundantní napájecí vstup, který zvyšuje dostupnost sítě, pokud instalace využívá dva vhodně nakonfigurované zdroje napájení.

V systémech, kde je kontinuita komunikace důležitá, tato možnost umožňuje navrhnout napájení s vyšší odolností vůči poruchám.

Ochrana proti přepětí a obrácené polaritě

Elektronika integruje ochranu proti přepětí a obrácené polaritě, která pomáhá chránit switch před určitými nesprávnými elektrickými podmínkami na napájecím vstupu.

Konfigurovatelný alarmový kontakt

Zařízení je vybaveno alarmovým kontaktem konfigurovatelným pomocí DIP přepínače, který poskytuje dodatečný signál pro dohled nad vybranými událostmi.

Spolu s redundantním napájením a LED indikátory tento kontakt rozšiřuje možnosti diagnostiky switche v automatizačním rozvaděči.

LED indikátory stavu

Čelní panel obsahuje LED indikátory pro rychlou kontrolu stavu zařízení a jeho připojení.

• PWR zelená: indikuje přítomnost napájení.
• 1000 zelená na port: indikuje provoz rychlostí 1 000 Mbps.
• LNK/ACT zelená na port: indikuje spojení a aktivitu přenosu dat.

Tyto indikátory usnadňují uvedení do provozu a vizuální lokalizaci případných problémů s připojením.

Ethernetový kabel Cat. 5e nebo vyšší

Pro Ethernetovou komunikaci po mědi WAGO specifikuje kabel kategorie Cat. 5e nebo vyšší.

Maximální délka vedení na jeden spoj je 100 metrů, v souladu s běžnými podmínkami Ethernetových sítí po mědi.

Montáž na 35mm DIN lištu

Switch je připraven pro montáž na 35mm DIN lištu, což usnadňuje jeho přímou integraci do elektrických rozvaděčů a automatizačních skříní.

Jeho průmyslové provedení soustřeďuje 16 Gigabit portů do zařízení o šířce pouze 50 mm, čímž optimalizuje dostupný prostor na liště.

Průmyslový hliníkový kryt

Kryt je vyroben z hliníku s černým metalickým povrchem.

Zařízení má rozměry:

• Šířka: 50 mm.
• Výška: 160 mm.
• Hloubka: 120 mm.
• Hmotnost: přibližně 934 g.

Rozšířený teplotní rozsah -40 až +70 °C

Jednou z hlavních vlastností modelu 852-1116 je jeho rozšířený provozní teplotní rozsah.

• Provozní teplota: -40 až +70 °C.
• Skladovací teplota: -40 až +80 °C.
• Maximální relativní vlhkost: 95 %, bez kondenzace.

Tento široký rozsah umožňuje použití v rozvaděčích a průmyslových aplikacích vystavených náročnějším podmínkám prostředí než běžná síťová zařízení.

Krytí IP30

Switch má stupeň krytí IP30.

Z tohoto důvodu je určen především pro instalaci v interiéru a uvnitř vhodných rozvaděčů nebo skříní, pokud prostředí vyžaduje vyšší ochranu proti prachu, vlhkosti nebo vodě.

Odolnost vůči vibracím a rázům

WAGO specifikuje mechanickou odolnost podle následujících norem:

• Vibrace: IEC 60068-2-6.
• Rázy: IEC 60068-2-27.

Tyto vlastnosti umožňují použití zařízení v průmyslovém prostředí, kde mohou být instalovaná zařízení v elektrických rozvaděčích vystavena vibracím nebo mechanickým nárazům.

Průmyslová elektromagnetická kompatibilita

Zařízení splňuje požadavky na elektromagnetickou kompatibilitu specifické pro průmyslové prostředí:

• EMC odolnost: EN 61000-6-2.
• EMC emise: EN 61000-6-4.

Kompatibilní Ethernetové standardy

Technická dokumentace WAGO 852-1116 uvádí kompatibilitu s:

• IEEE 802.3i: 10BASE-T.
• IEEE 802.3u: 100BASE-TX.
• IEEE 802.3ab: 1000BASE-T.
• IEEE 802.3x: Flow Control.
• IEEE 802.3az: Energy Efficient Ethernet.
• IEEE 802.1p: prioritizace.

Technické vlastnosti WAGO 852-1116

• Značka: WAGO.
• Označení: 852-1116.
• Řada: Industrial-ECO-Switch.
• Typ: neřízený průmyslový Ethernet switch.
• Počet portů: 16.
• Ethernetové konektory: 16 x RJ45.
• Rychlosti: 10/100/1000 Mbps.
• Gigabitové rozhraní: 1000BASE-T.
• Autonegociace: ano, na všech portech.
• Auto-MDI/MDIX: ano, na všech portech.
• Režim přepínání: Store-and-Forward.
• Architektura: non-blocking.
• MAC tabulka: 8 000 adres.
• Jumbo Frames: až 10 000 bajtů.
• Flow Control: IEEE 802.3x.
• Energy Efficient Ethernet: IEEE 802.3az.
• Prioritizace: IEEE 802.1p.
• Přenosové médium: měděný kabel Cat. 5e nebo vyšší.
• Maximální délka kabelu na spoj: 100 m.
• Napájecí napětí: 12-48 VDC ±15 %.
• Redundantní napájení: ano.
• Maximální spotřeba: 14 W.
• Maximální proud: 1 500 mA.
• Ochrana proti přepětí: ano.
• Ochrana proti obrácené polaritě: ano.
• Alarmový kontakt: ano, konfigurovatelný pomocí DIP přepínače.
• LED indikátory: napájení, Gigabit rychlost a spojení/aktivita.
• Montáž: 35mm DIN lišta.
• Materiál krytu: hliník.
• Barva: černá metalická.
• Stupeň krytí: IP30.
• Provozní teplota: -40 až +70 °C.
• Skladovací teplota: -40 až +80 °C.
• Relativní vlhkost: až 95 %, bez kondenzace.
• Odolnost vůči vibracím: IEC 60068-2-6.
• Odolnost vůči rázům: IEC 60068-2-27.
• Šířka: 50 mm.
• Výška: 160 mm.
• Hloubka: 120 mm.
• Hmotnost: 934 g.
• Označení: CE.
• Schválení UL: UL 61010-2-201.
• GTIN: 4066966625127.

Průmyslový Gigabit switch pro automatizační rozvaděče

WAGO Industrial-ECO-Switch 852-1116 umožňuje soustředit až 16 Gigabit Ethernet připojení v kompaktním zařízení pro montáž na DIN lištu bez nutnosti konfigurace, což je zvláště vhodné pro stroje, automatizační systémy a malé až středně velké průmyslové sítě.

Jeho 16 portů 10/100/1000BASE-T, redundantní napájení, alarmový kontakt, Energy Efficient Ethernet, prioritizace IEEE 802.1p a provozní rozsah -40 až +70 °C spojují snadnou instalaci s vlastnostmi cílenými přímo na průmyslové prostředí.
