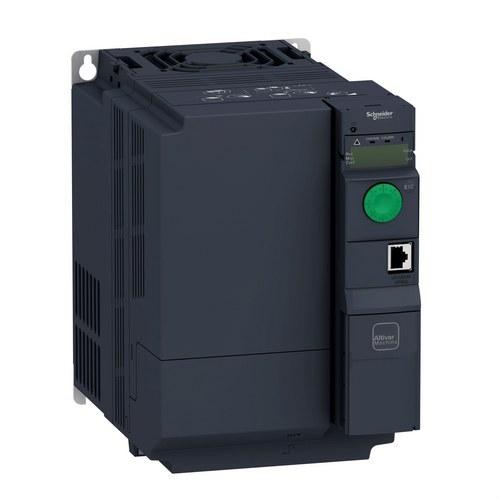

Měnič rychlosti ATV320 5,5kW 3 fáze typ kniha

Variátor rychlosti Altivar 320 od Schneider Electric (referenční číslo ATV320U55N4B) je pokročilé a efektivní řešení pro řízení třífázových synchronních a asynchronních motorů v širokém spektru průmyslových aplikací. Navržen ve formátu knihy, tento variátor je ideální pro optimalizaci prostoru v řídicích skříních a zjednodušení instalace, poskytující kompaktní a flexibilní řešení, které maximalizuje energetickou účinnost.

S jmenovitým výkonem 5,5 kW (7,5 HP) a provozním napětím 380 až 500 V AC je Altivar 320 navržen tak, aby poskytoval vysoký výkon v aplikacích, které vyžadují přesné řízení rychlosti a točivého momentu motoru, i při velmi nízkých rychlostech. Je obzvláště vhodný pro odvětví, jako je stavebnictví, potravinářství a chemický průmysl, kde je nutné spolehlivé a efektivní řízení odstředivých strojů, čerpadel, ventilátorů, kompresorů a dopravníků.

Klíčové vlastnosti:

• Jmenovitý výkon: 5,5 kW / 7,5 HP
• Vstupní napětí: 380-500 V AC (-15 % až +10 %)
• Jmenovitý výstupní proud: 14,3 A
• Stupeň ochrany: IP20
• Komunikační protokol: Modbus, CANopen

Tento variátor rychlosti nabízí úsporu energie až 30 %, což významně přispívá ke snížení provozních nákladů v aplikacích jako ventilace, čerpání a dalších složitých strojích. Jeho kompaktní a efektivní design umožňuje snížit prostoje a náklady na údržbu, zlepšuje celkovou produktivitu instalace.

Bezčidlové vektorové řízení toku Altivar 320 poskytuje pokročilý dynamický výkon, umožňující přesné řízení rychlosti motoru, dokonce i za nízkých rychlostí. Navíc variátor podporuje paralelní připojení motorů a speciálních variátorů, což rozšiřuje jeho flexibilitu v různých průmyslových aplikacích.

Klíčové výhody:

• Úspora energie: Ideální pro aplikace ventilace a čerpání, s úsporou energie až 30 %.
• Kompaktní design: Formát knihy umožňuje jednoduchou instalaci v skříních, šetří prostor a usnadňuje integraci do automatizačních systémů.
• Pokročilé řízení: Kompatibilní s motory IE2, IE3 a PM, nabízí přesné a efektivní řízení jak pro synchronní, tak asynchronní motory.

Tento variátor také vyniká svou pokročilou konektivitou, nabízí kompatibilitu s více komunikačními protokoly jako Modbus, CANopen, EtherCAT, Profibus DP, Profinet, Ethernet Powerlink a DeviceNet. To umožňuje snadnou integraci do průmyslových sítí a řídicích systémů, aniž by se zvyšovaly počáteční náklady.

Bezpečnost a ochrana:

Altivar 320 zahrnuje pokročilé bezpečnostní funkce, jako je pět integrovaných bezpečnostních funkcí, které umožňují strojům splňovat nejpřísnější bezpečnostní požadavky, bez ohledu na to, zda jsou používány s bezpečnostním modulem Preventa. To zajišťuje, že systém nejen funguje efektivně, ale také bezpečně a v souladu s mezinárodními normami. Splňuje normy IEC/EN 60947-4-2 a má certifikace CE, UL, CSA, DNV, C-Tick, GOST, CCC, NOM, SEPRO a TCF.

Integrace a software:

Variátor rychlosti Altivar 320 je plně integrován do architektury EcoStruxure Machine od Schneider Electric, což umožňuje jeho konfiguraci, řízení a diagnostiku prostřednictvím softwaru SoMove nebo SoMachine. Díky této integraci mohou uživatelé monitorovat a optimalizovat výkon variátoru, čímž zajišťují úplnou kontrolu nad automatizačním systémem.

Technické údaje:

• Integrovaný EMC filtr: Třída C2, v souladu s normami elektromagnetické kompatibility (EMC)
• Výstupní frekvence: Až 599 Hz pro vysokorychlostní motory
• Rozsah provozní teploty: -10 °C až +50 °C
• Rozměry: 108 mm (šířka) x 144 mm (výška) x 80 mm (hloubka)

Altivar 320 je navržen pro montáž ve svislé poloze (+/-10°) na panelu, pomocí svých 4 upevňovacích otvorů. Tento robustní a flexibilní design usnadňuje jeho integraci do automatizačních a řídicích prostředí, zároveň minimalizuje dopad na dostupný prostor v řídicích skříních.

Doporučené aplikace:

• Odstředivé stroje
• Čerpadla a ventilátory
• Kompresory a dopravníky
• Průmyslové aplikace v sektorech stavebnictví, potravinářství a chemického průmyslu
