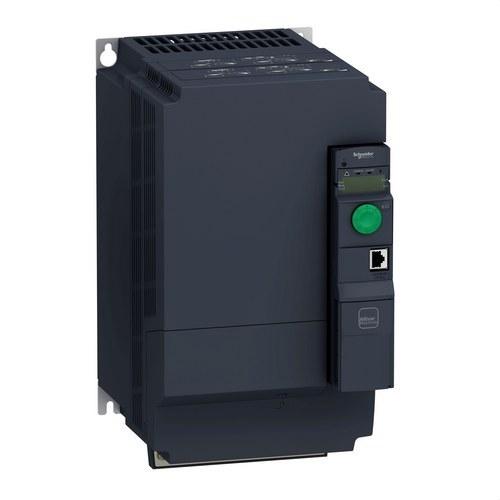

Měnič rychlosti ATV320-11kW-380...500V-3 fáze-typ kniha

Frekvenční měnič Schneider Electric Altivar Machine ATV320-11kW-380...500V-3 fáze knižního typu je efektivní a spolehlivé řešení řízení, navržené pro optimalizaci výkonu synchronních a asynchronních motorů v komplexních průmyslových aplikacích. S jmenovitým výkonem až 11 kW (15 HP) a napájecím napětím 380 až 500 V AC je tento měnič ideální pro náročná prostředí, poskytuje přesné řízení rychlosti a momentu pro maximalizaci energetické účinnosti a snížení prostojů.

Jednou z hlavních vlastností ATV320 je jeho knižní formát, který umožňuje kompaktní a snadnou instalaci v automatizačních skříních. Jeho optimalizovaný design šetří místo v průmyslových instalacích a usnadňuje montáž na vertikální panely díky čtyřem upevňovacím otvorům. Navíc je tento měnič připraven pracovat v náročných podmínkách prostředí, vydrží teploty až 60°C bez potřeby dodatečného chlazení, což z něj činí ideální volbu pro náročná průmyslová prostředí.

Tento model byl optimalizován speciálně pro aplikace ventilace a čerpání, kde může generovat až 30% úspory energie ve srovnání s konvenčními řešeními. Navíc má pokročilou konektivitu, včetně kompatibility s komunikačními protokoly Modbus a CANopen, což usnadňuje integraci do širších automatizačních systémů. Také je kompatibilní s volitelnými kartami pro síťové protokoly jako EtherCAT, Profibus DP V1, Profinet a Ethernet/IP, což umožňuje jeho použití v široké škále konfigurací a průmyslových aplikací.

Klíčové technické vlastnosti:

• Jmenovitý výkon motoru: 11 kW (těžká zátěž), ideální pro aplikace vyžadující robustní a efektivní řízení rychlosti.
• Jmenovitý výstupní proud: 27,7 A, což zajišťuje stálý výkon i v nejnáročnějších aplikacích.
• Rozsah napájecího napětí: 380-500 V AC, s rozsahem odchylky -15% až +10%, což zaručuje stabilní provoz při kolísání napětí.
• Ochrana prostředí: Stupeň ochrany IP20, vhodný pro instalace v interiérech a řízených průmyslových prostředích.
• Kompatibilita s motory IE2, IE3 a PM (synchronní motory s permanentními magnety): To zajišťuje efektivní výkon s nejpokročilejšími motory na trhu.

Měnič Altivar 320 je vybaven integrovaným EMC filtrem třídy C3, což zajišťuje splnění přísných požadavků na imunitu a emise elektromagnetické kompatibility podle norem IEC/EN 61800-3. To znamená, že měnič může pracovat v prostředích, kde by elektromagnetické rušení mohlo být problémem, aniž by ovlivnil výkon jiných citlivých zařízení.

Navíc ATV320 obsahuje pokročilé bezpečnostní funkce, které umožňují strojům splnit průmyslové bezpečnostní požadavky. Tento měnič zahrnuje pět konfigurovatelných bezpečnostních funkcí prostřednictvím softwaru SoMove od Schneider Electric, což usnadňuje splnění bezpečnostních standardů bez potřeby dodatečného hardwaru. Bezpečnostní funkce činí měnič ideálním pro aplikace v sektorech jako balení, manipulace s materiály, textil a další.

Běžné aplikace:

• Ventilace a čerpání: Ušetří až 30% energie.
• Průmyslová automatizace: Ideální pro výrobce originálních zařízení (OEM), kteří navrhují řešení pro komplexní stroje.
• Manipulace s materiály a práce s textilem: Přesná kontrola rychlosti a momentu pro maximalizaci výkonu a minimalizaci provozních nákladů.
• Potravinářský a nápojový průmysl, textil a těžba: Přizpůsobitelné náročným prostředím a aplikacím vyžadujícím vysokou přesnost.

Certifikace a normy:

Frekvenční měnič Altivar 320 splňuje mezinárodní normy IEC/EN 60947-4-2, IEC/EN 61800-5-1 a IEC/EN 61800-3 (elektromagnetická kompatibilita) a má certifikace CE, UL, CSA, DNV, C-Tick, GOST, CCC, NOM, SEPRO a TCF. To zajišťuje, že měnič splňuje nejvyšší standardy kvality a bezpečnosti na globální úrovni, což umožňuje jeho použití v široké škále aplikací a trhů.

Konektivita a pokročilá správa:

Altivar 320 se snadno integruje do platformy EcoStruxure Machine od Schneider Electric pomocí technologie DTM, což umožňuje efektivně konfigurovat, řídit a diagnostikovat měnič pomocí softwaru SoMove a SoMachine. To usnadňuje vzdálenou správu a prediktivní údržbu měniče, zlepšuje provozní efektivitu a snižuje prostoje.

Klíčové výhody:

• Úspora energie a nákladů: Až 30% úspora energie v aplikacích ventilace a čerpání, což snižuje provozní náklady z dlouhodobého hlediska.
• Snadná instalace a údržba: Kompaktní knižní design, který usnadňuje montáž v automatizačních skříních a zkracuje čas instalace.
• Pokročilá konektivita: Podporuje více komunikačních protokolů, což usnadňuje integraci do moderních automatizačních systémů.

Frekvenční měnič Schneider Electric Altivar Machine ATV320-11kW-380...500V-3 fáze knižního typu je pokročilé a efektivní řešení pro řízení motorů v komplexních průmyslových aplikacích. Jeho schopnost úspory energie, kompaktní design a integrované bezpečnostní funkce z něj činí ideální volbu pro maximalizaci efektivity a výkonu v široké škále průmyslových prostředí.
