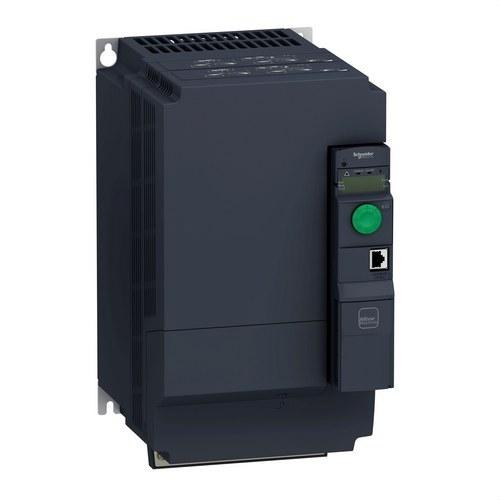

Měnič frekvence ATV320-15kW-380...500V-3 fáze-kniha typu

Frekvenční měnič Schneider Electric Altivar 320, model ATV320-15kW-380...500V, knižního typu, je robustní a efektivní řešení navržené pro řízení synchronních a asynchronních třífázových motorů v široké škále průmyslových aplikací. S jmenovitým výkonem až 15 kW (20 HP) a napájecím napětím 380 až 500 V AC je tento měnič speciálně optimalizován pro aplikace jako ventilace, čerpání a další složité stroje, které vyžadují přesné řízení motoru a úsporu energie.

Tento frekvenční měnič vyniká svým knižním formátem, což usnadňuje kompaktní a efektivní instalaci do automatizačních rozvaděčů, čímž optimalizuje dostupný prostor. Tato vlastnost je ideální pro aplikace, kde je prostor omezený a je požadována snadná integrace do stávajících řídicích systémů. Navíc kompaktní design umožňuje snížit obsazený prostor až o 40 % ve srovnání s konvenčními řešeními, což činí ATV320 vynikající volbou pro moderní automatizační projekty.

Jednou z nejvýznamnějších vlastností Altivar 320 je jeho schopnost poskytovat až 30% úsporu energie v aplikacích ventilace a čerpání. Tato úspora je dosažena díky bezsenzorovému vektorovému řízení toku, které umožňuje dynamické přizpůsobení rychlosti motoru podle poptávky, čímž optimalizuje spotřebu energie a snižuje provozní náklady z dlouhodobého hlediska. Měnič také disponuje pokročilými funkcemi řízení točivého momentu a rychlosti, nabízejícími výjimečný dynamický výkon při velmi nízkých rychlostech a lepší přesnost v aplikacích s vysokorychlostními motory.

Altivar 320 zahrnuje pokročilou konektivitu, což usnadňuje integraci měniče do automatizačních architektur prostřednictvím komunikačních protokolů jako Modbus a CANopen. Je také kompatibilní s širokou škálou volitelných přepínacích modulů, jako EtherCAT, Profibus DP, Profinet a Ethernet/IP, což umožňuje kompletní přizpůsobení řídicí sítě, přizpůsobující se specifickým potřebám instalace. To snižuje počáteční investici, aniž by byla obětována flexibilita designu nebo budoucí rozšiřitelnost.

Klíčové technické specifikace:

• Jmenovitý výkon: 15 kW (20 HP) pro aplikace s těžkým zatížením, což z něj činí robustní volbu pro řízení průmyslových motorů.
• Napájecí napětí: 380-500 V AC s tolerancí od -15 % do +10 %, zajišťující jeho přizpůsobivost různým napájecím sítím.
• Jmenovitý výstupní proud: 33 A, poskytující potřebné řízení pro aplikace vyžadující vysoký výkon v řízení motoru.
• Kompaktní formát: Knižního typu, optimalizující prostor v elektrických skříních a usnadňující integraci do automatizačních systémů.
• Montáž: Na stěnu, s možností instalace ve vertikální poloze s rozsahem náklonu +/-10°.
• Stupeň ochrany: IP20, vhodný pro instalace v chráněných vnitřních prostorech.

Altivar 320 nejenže nabízí vysokou úroveň výkonu v oblasti řízení motoru, ale také zahrnuje několik bezpečnostních funkcí, které umožňují splnit požadavky mezinárodních bezpečnostních norem, jako IEC/EN 61800-5-1 a IEC/EN 60947-4-2. Tyto funkce umožňují bezpečnou integraci měniče do strojů, které vyžadují nouzové zastavení a bezpečné řízení rychlosti.

Další vlastnosti:

• EMC filtr třídy C3: Integrovaný filtr zajišťuje, že měnič splňuje standardy pro odolnost a emise elektromagnetických rušení, což zlepšuje kvalitu elektromagnetického prostředí.
• Pokročilé možnosti konektivity: Kompatibilní s více komunikačními protokoly (Ethernet, Profibus DP, DeviceNet, atd.) pro usnadnění integrace do moderních průmyslových sítí.
• Snížení doby údržby: Měnič je navržen tak, aby minimalizoval prostoje a náklady na údržbu, zajišťující efektivní a nepřetržitý provoz.
• Úspora energie: Optimalizován pro aplikace jako ventilace a čerpání, nabízí až 30% úsporu energie, což přispívá ke snížení provozních nákladů a zlepšení udržitelnosti.

Software Altivar 320 obsahuje pět pokročilých bezpečnostních funkcí, které umožňují zlepšit bezpečnost strojů bez potřeby externích modulů. Tyto funkce spolu s kompatibilitou s průmyslovými komunikačními sítěmi umožňují snadnou integraci měniče do řídicích a automatizačních systémů, snižující čas instalace a uvedení do provozu.

Na závěr, frekvenční měnič Schneider Electric Altivar 320 ATV320-15kW je kompletní a všestranné řešení pro optimalizaci řízení motorů v průmyslových aplikacích. Jeho kompaktní design, energetická účinnost a pokročilá konektivita z něj činí vynikající volbu pro firmy, které chtějí zlepšit výkon svých strojů, snížit obsazený prostor v elektrických skříních a maximalizovat úsporu energie.
